Descripción

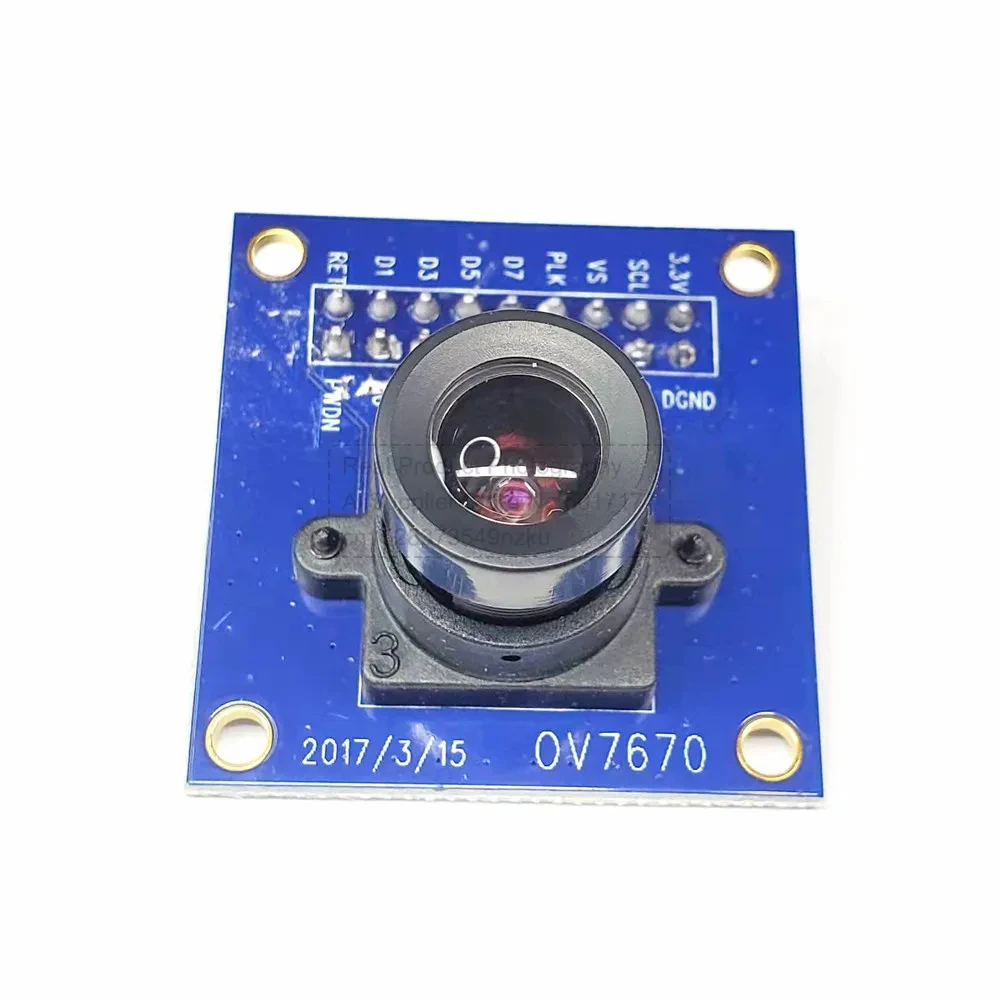

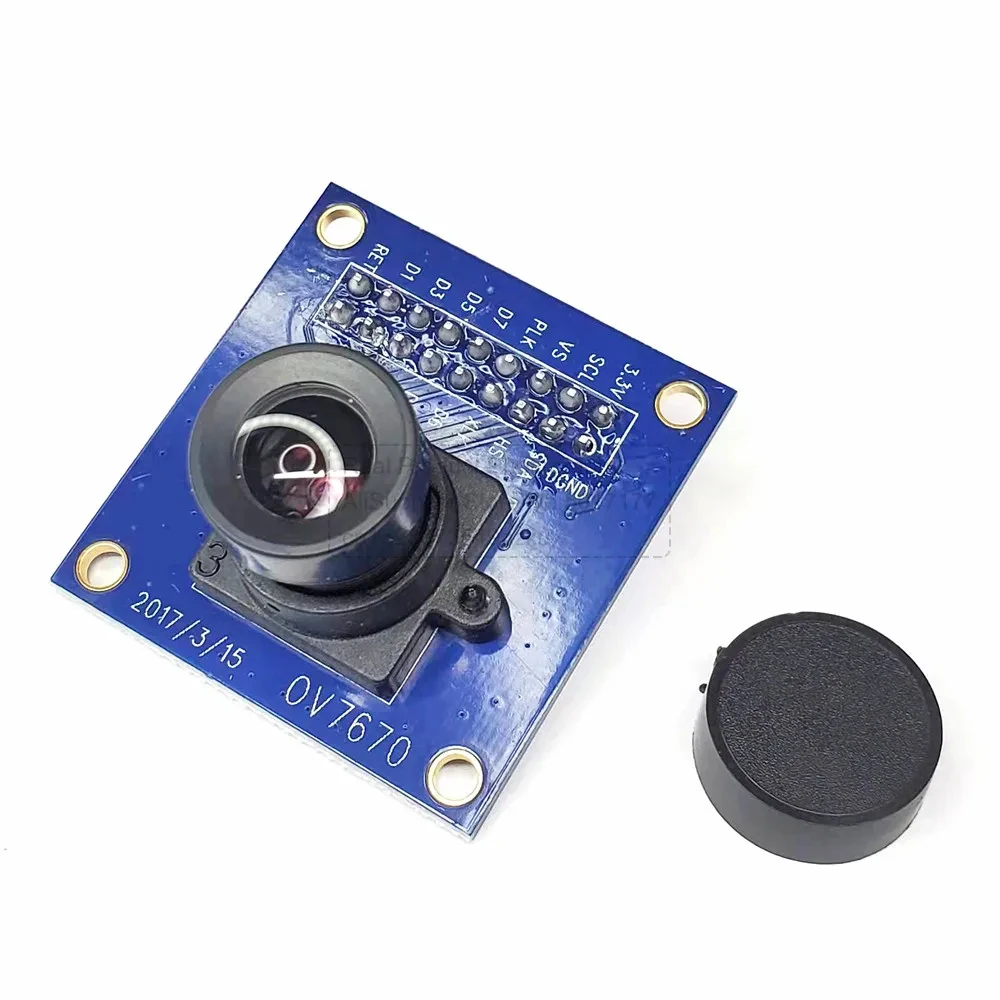

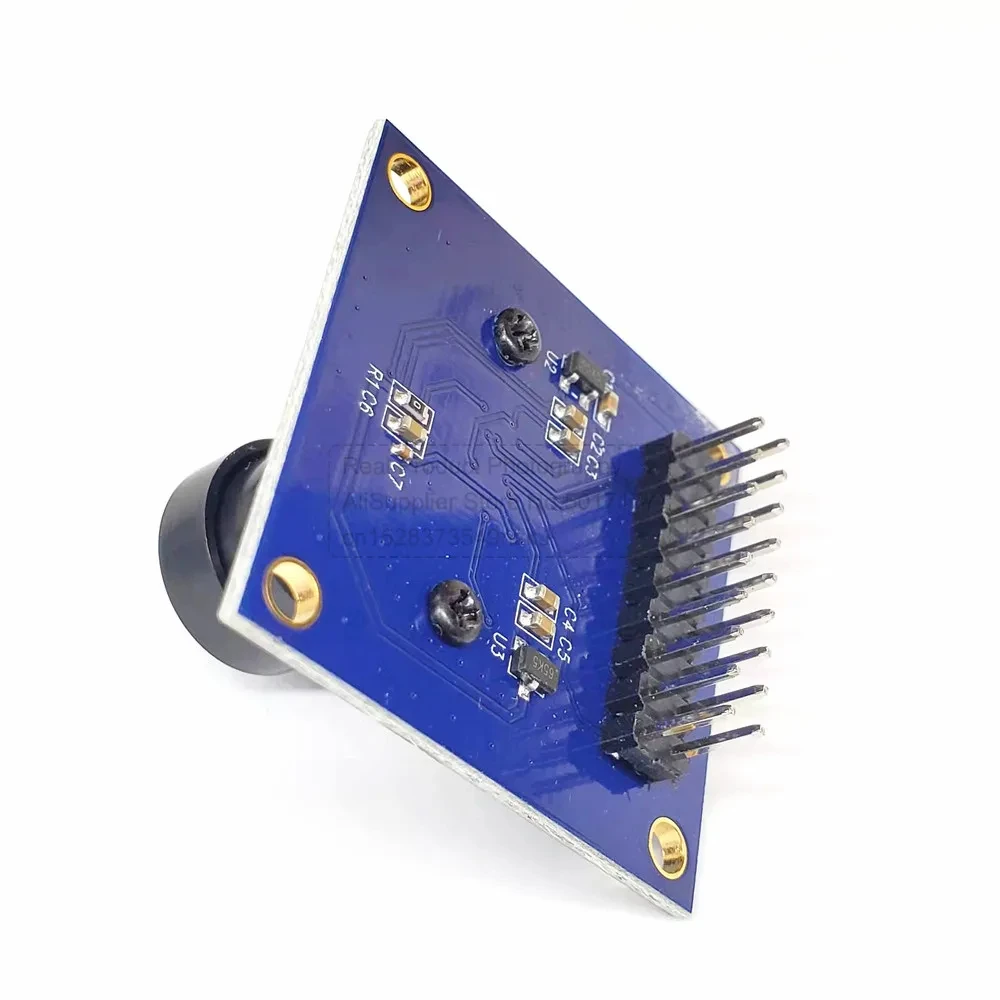

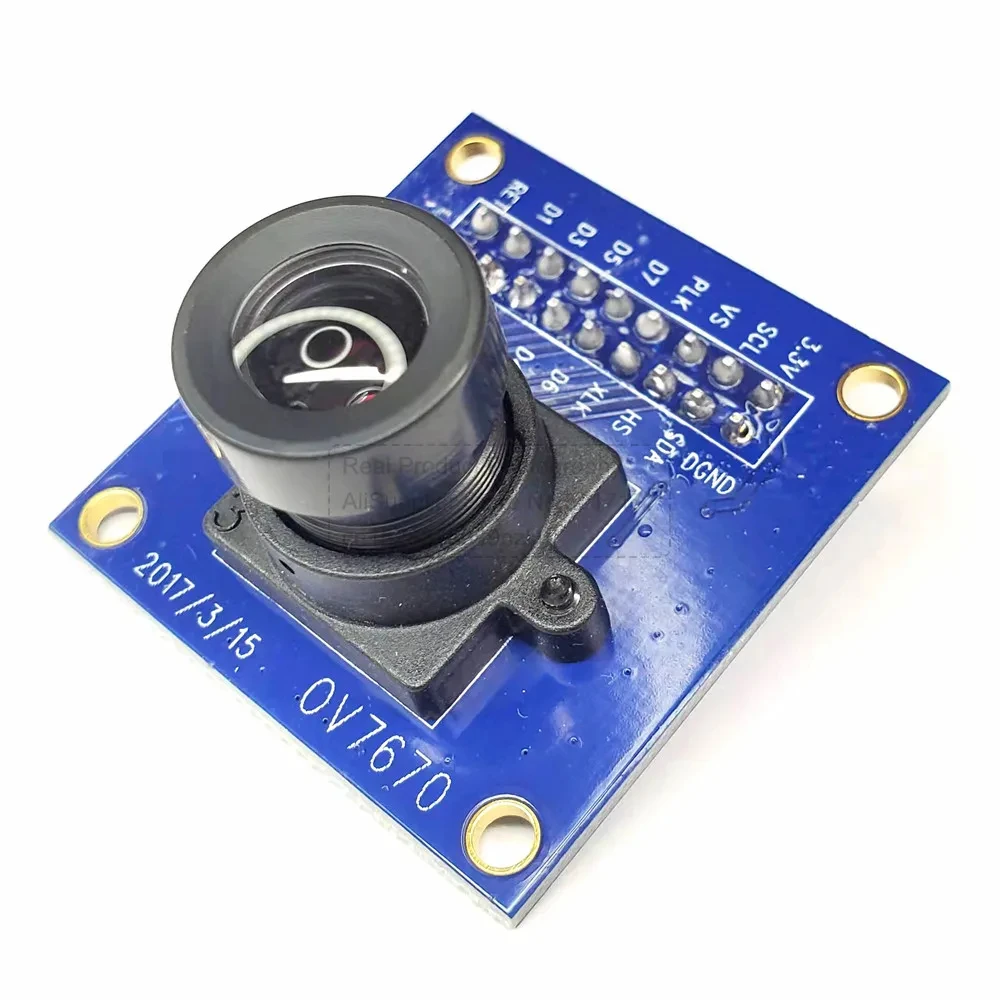

Módulo de cámara OV7670 para placa de desarrollo de microordenador STM32 25 grados 640*480 0.3MP lente ajustable sin distorsión 18 pines
El sensor de imagen OV7670 ofrece todas las características de una sola cámara VGA y un procesador de imagen en una operación pequeña y de bajo voltaje. A través del control del bus SCCB, puede generar una variedad de datos de influencia de Resolución de 8 bits, como Rectificación, submuestreo, ventanas, etc. La imagen VGA del producto hasta 30/ SEC. El usuario tiene control completo sobre la calidad de la imagen, el formato de datos y el modo de transmisión. Todas las funciones de procesamiento de imágenes, incluidas las curvas gamma, el balance de blancos, la saturación, el croma, etc., se pueden programar a través de la interfaz SCCB.

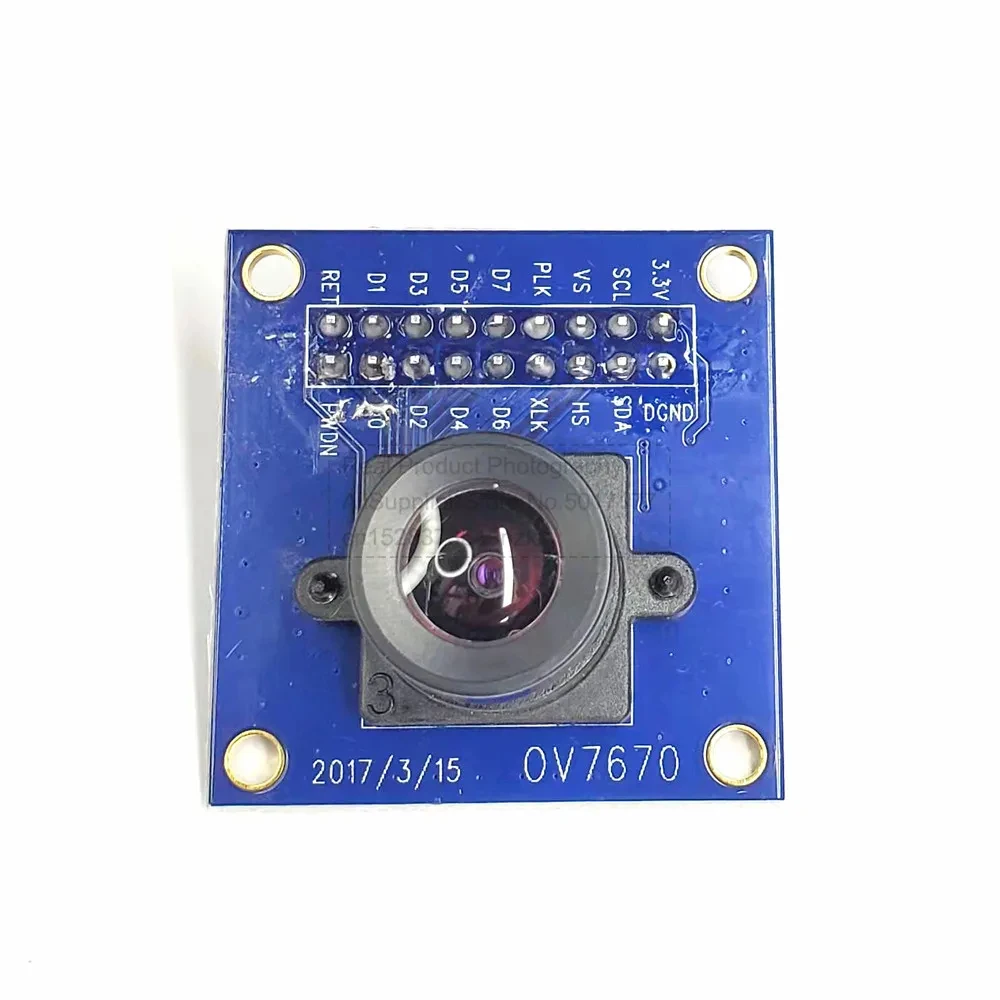

3V3: Voltaje de la fuente de alimentación de entrada (se recomienda 3,3 V, también se puede usar 5V, pero no se recomienda)
GDN: Punto de tierra
SIO C: Reloj de control de interfaz SCCB (Nota: Algunos microcontroladores de bajo nivel necesitan control de extracción, similar a la interfaz I2C)
SIO D: entrada de datos serie de la interfaz SCCB (Nota: Algunos microcontroladores de bajo nivel necesitan control de extracción, similar a la interfaz 12C)
VSYNC: señal síncrona (señal de salida).
HREF: señal de salida de señal de sincronización de línea).
PCLK: Reloj de píxeles (señal de salida).
D0-D7: puerto de datos (señal de salida).
RESTE: Restablece el puerto (tira hacia arriba en uso normal)
PWDN: modo de selección de potencia (desplegable durante el uso normal)
Características del producto
1, alta sensibilidad para aplicaciones de baja iluminación.
2. El bajo voltaje es adecuado para aplicaciones integradas.
3. Interfaz SCCB estándar, compatible con la interfaz 12C.
4, formatos de salida RawRGBRGB(GRB4:2:2RGB565/555/444),YUV(4:2:2) y YCbCr(4:2:2).
5. Admite VGA, CIF y varios tamaños desde CIF hasta 40x30
6. Modo de submuestreo VarioPixel.
7. Las funciones de control automático de influencia incluyen: control de exposición automático, control de ganancia automático, balance de blancos automático, eliminación automática de rayas de luz, calibración automática de nivel de negro, control de calidad de imagen que incluye saturación de color, tono, gamma, nitidez ANTI_BLOOM.
8. El ISP tiene la función de eliminación de ruido y compensación de puntos negativos.
9. Admite escalado de imagen.
10, compensación de pérdida de lente
Detección automática 11, 50/60H.
12. Ajuste automático de saturación (ajuste UV), ajuste automático de la mejora de bordes, ajuste automático de la reducción de ruido
