Descripción

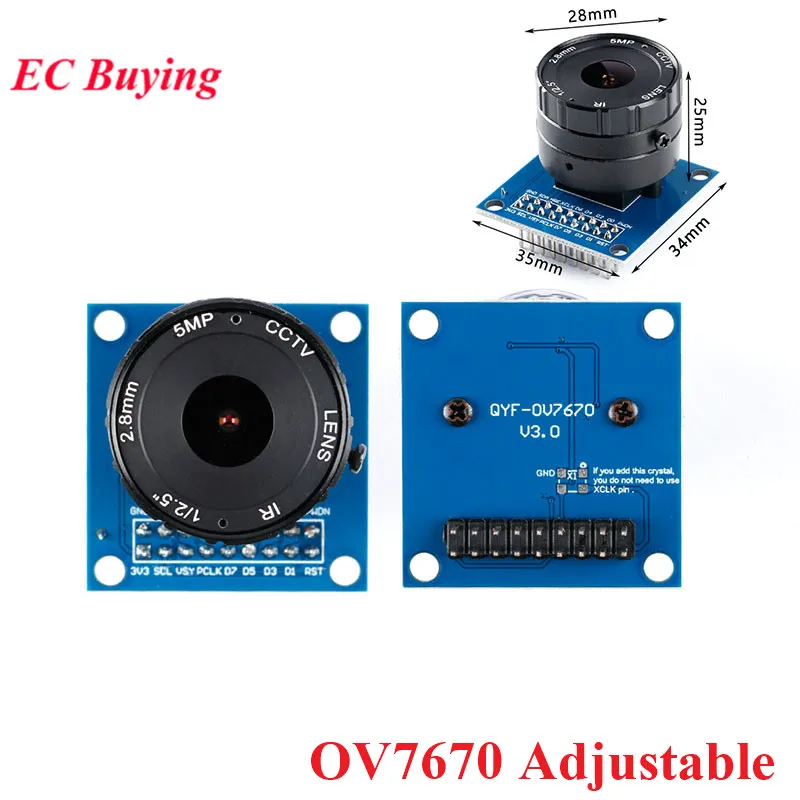

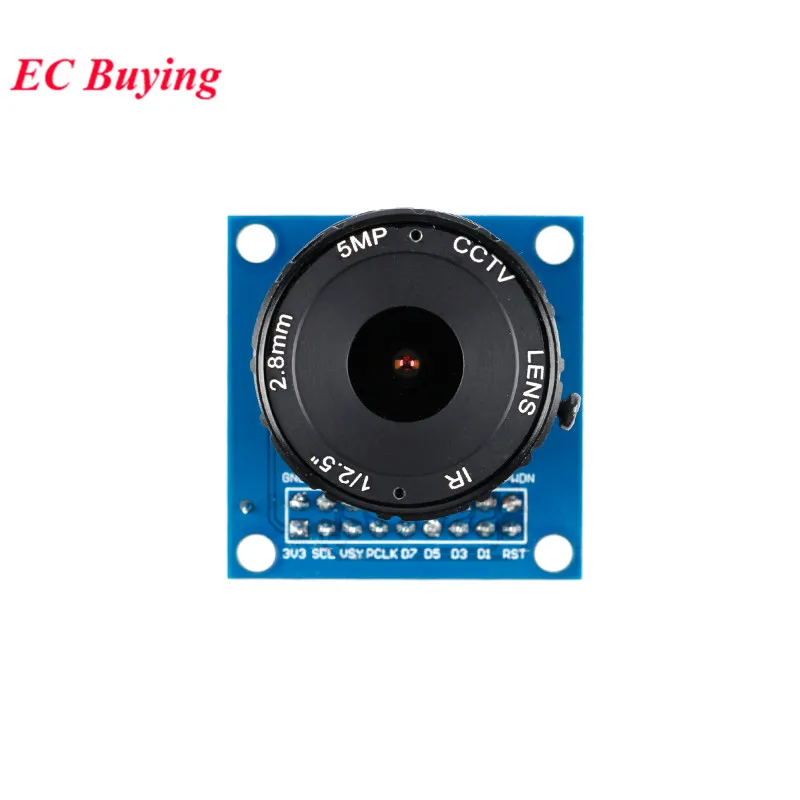

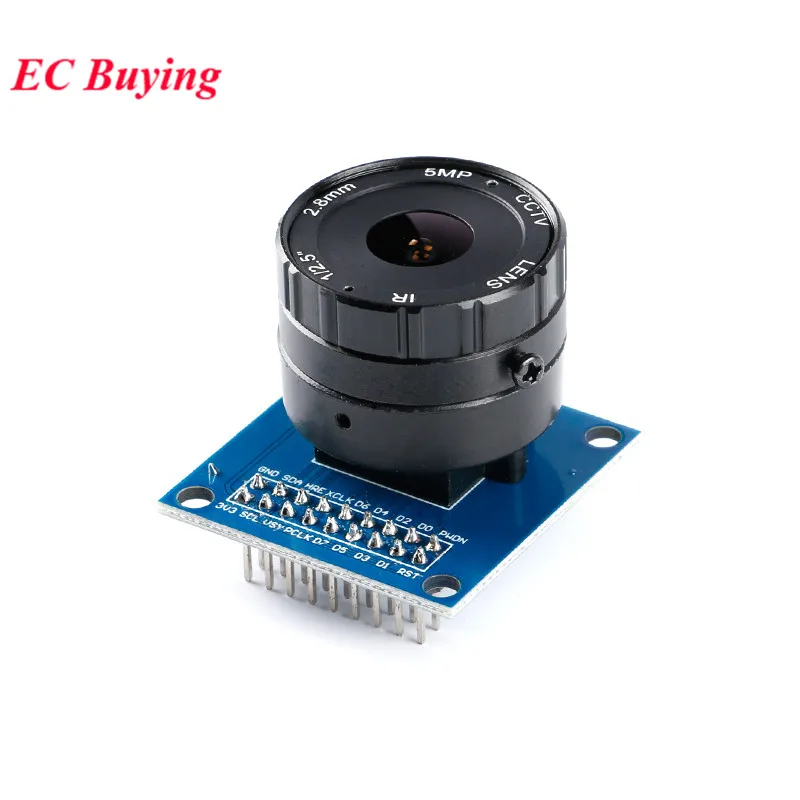

Módulo de cámara macro ajustable OV7670 lente CS, la distancia focal está más cerca, la distancia de imagen es de aproximadamente 1cm. Sensor de imagen OV7670, tamaño pequeño, bajo voltaje de trabajo, proporciona todas las funciones de una cámara VGA de un solo chip y procesador de imagen. A través del control del bus SCCB, puede generar datos de impacto de 8 bits con varias resoluciones en forma de marco completo, submuestreo, ventanas, etc. La imagen VGA de este producto puede alcanzar hasta 30 fotogramas por segundo. Los usuarios pueden controlar completamente la calidad de la imagen, el formato de datos y el método de transmisión. Todas las funciones de procesamiento de imágenes, incluyendo curva gamma, balance de blancos, saturación, croma, etc., se pueden programar a través de la interfaz SCCB.

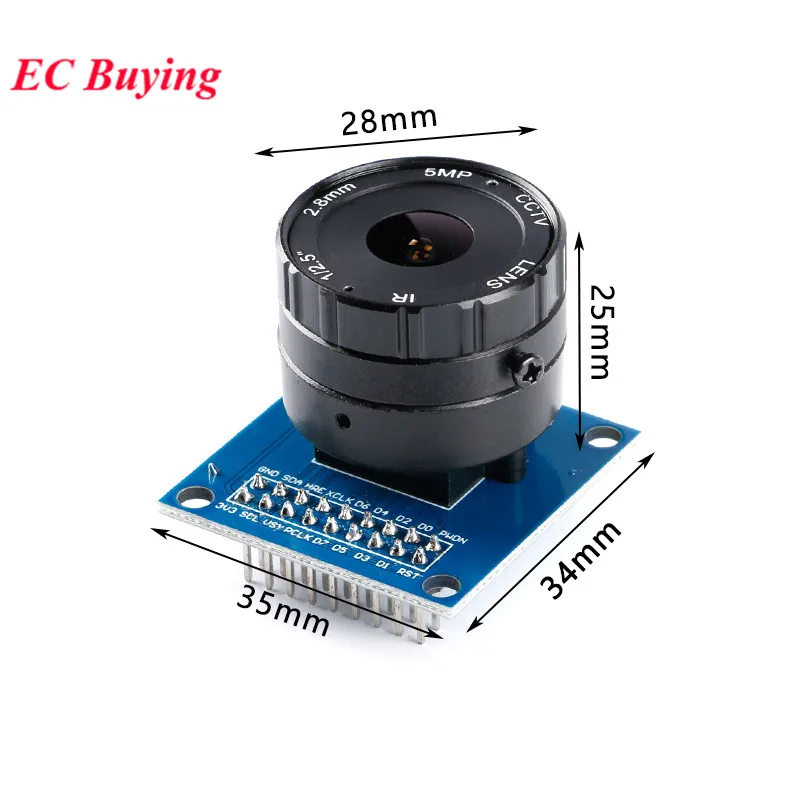

Características:Alta sensibilidad adecuada para aplicaciones de iluminación bajaBajo voltaje adecuado para aplicaciones integradasInterfaz SCCB estándar, compatible con la interfaz I2CFormatos de salida RawRGB, RGB (GRB4:2:2, RGB565/555/444), YUV (4:2:2) y YCbCr (4:2:2)Admite VGA, CIF y varios tamaños desde CIF hasta 40x30Método de submuestreo VarioPixelLas funciones de control automático de influencia incluyen: control automático de exposición, control automático de ganancia, balance automático de blancos, eliminación automática de rayas de luz, calibración automática del nivel de negro. El control de calidad de imagen incluye saturación de color, tono, gamma, nitidez ANTI_BLOOMEl ISP tiene la función de eliminación de ruido y compensación de píxeles muertos.Admite zoom de imagenCompensación de pérdida de lenteDetección automática 50/60HZAjuste automático de saturación (ajuste UV)Ajuste automático de mejora de bordesAjuste automático de reducción de ruidoParámetros de la lente:Especificación: 1/3''Interfaz: CSDistancia focal: 12mmApertura: 1,6Ángulo de visión: 25Enfoque: ManualApertura: fijaPin Definición:3V3 -- voltaje de la fuente de alimentación de entrada (se recomienda 3,3 V, también es posible 5V, pero no se recomienda)GDN -- SueloSIO _ C -- Reloj de control de la interfaz SCCB (Nota: Algunos MCU de bajo nivel necesitan control pull-up, similar a la interfaz I2C)SIO _ D -- El extremo de entrada de datos en serie (salida) de la interfaz SCCB (Nota: Algunos microcontroladores de bajo nivel requieren control pull-up, similar a la interfaz I2C)VSYNC -- señal de sincronización de cuadro (señal de salida)Señal de sincronización de línea HREF (señal de salida)PCLK -- reloj de píxeles (señal de salida)-- Puerto de datos (señal de salida)RESTE -- puerto de reinicio (Tire alto para uso normal)
