Descripción
Enlace:https://pan.baidu.com/s/1JNWMGAn1yuP3-micKahzqQ?pwd=cj6c Código de extracción: cj6c Después de copiar este contenido para abrir la aplicación móvil de disco Baidu.com, ¡la operación es más conveniente Oh!

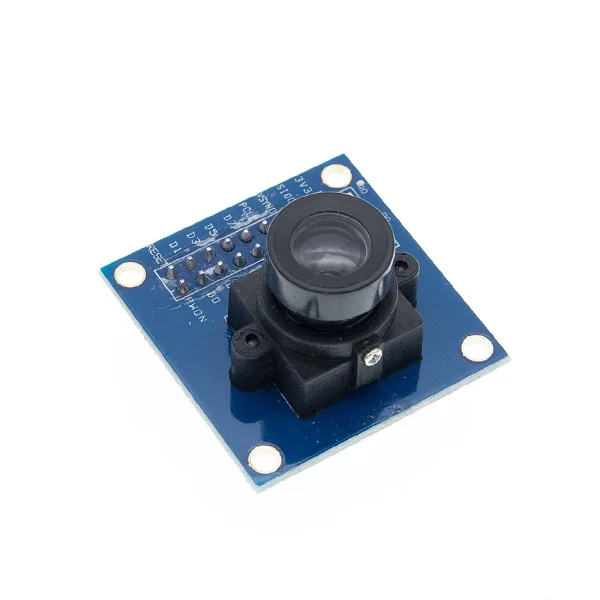

El sensor de imagen OV7670, con su tamaño pequeño y bajo voltaje de funcionamiento, proporciona todas las funciones de una cámara VGA de un solo chip y un procesador de imágenes.Controlado por el bus SCCB, puede generar datos de impacto de 8 bits de varias resoluciones en fotogramas completos, submuestreo y toma de ventanas.La imagen VGA del producto es de hasta 30 fotogramas por segundo.El usuario tiene control total sobre la calidad de la imagen, el formato de los datos y el método de transmisión.Todos los procesos de función de procesamiento de imágenes, incluida la curva gamma, el balance de blancos, la saturación, la croma, etc.Se puede programar a través de la interfaz SCCB.El sensor de imagen OmmiVision aplica una tecnología de sensor única para mejorar la calidad de la imagen al reducir o eliminar defectos ópticos o electrónicos como ruido de patrón fijo, soporte y dispersión voladora, para obtener imágenes en color claras y estables.
● Alta sensibilidad para aplicaciones con poca luz
Bajo voltaje para aplicaciones integradas
Interfaz SCCB estándar, compatible con interfaz I2C.
● Formatos de salida RawRGB, RGB (GRB4:2:2, RGB565/555/444), YUV (4:2) y YCbCr (4:2).
Admite VGA, CIF y varios tamaños desde CIF hasta 40x30.
● Método de submuestreo VarioPixel
● Las funciones de control de impacto automático incluyen: control automático de exposición, control automático de ganancia, balance de blancos automático, eliminación automática de rayas de luz y calibración automática del nivel de negro.Control de calidad de imagen que incluye saturación de color, tono, gamma y nitidez ANTI_BLOOM
● ISP con eliminación de ruido y función de compensación de puntos defectuosos
● Soporte para escala de imágenes
● Compensación por pérdida de lente
● Detección automática de 50/60 Hz
● Ajuste automático de saturación (ajuste UV)
● Ajuste automático de mejora de bordes
● Ajuste automático de reducción de ruido.
Parámetros clave
Conjunto de sensores 640X480
Voltaje IO de 2,5 V a 3,0 V (el LDO interno suministra 1,8 V al núcleo)
Funcionamiento con consumo de energía 60mW/15fpsVGAYUV
Sueño 20μA
Funcionamiento a temperatura -30°C a 70°C
Operación estable 0°C a 50°C
¿Formato de salida (8 bits)?YUV/YCbCr4:2-2 RGB565/555/444 GRB4:2:2 Datos RGB crudos
Tamaño óptico 1/6"
Campo de visión 25°
Velocidad máxima 30 fps VGA
Sensibilidad 1,3 V/(Lux-sec)
Relación señal-ruido 46 dB
Rango dinámico 52 dB
Modo de visualización Línea por Línea
Exposición electrónica 1 línea a 510 líneas
Área de píxeles 3,6 μm x 3,6 μm
Corriente oscura 12 mV/s a 60 ° C
