No invierta los terminales positivo y negativo de la entrada.Si necesita una ondulación de salida más baja, conecte un condensador electrolítico en paralelo con la entrada y la salida.
Características del producto:

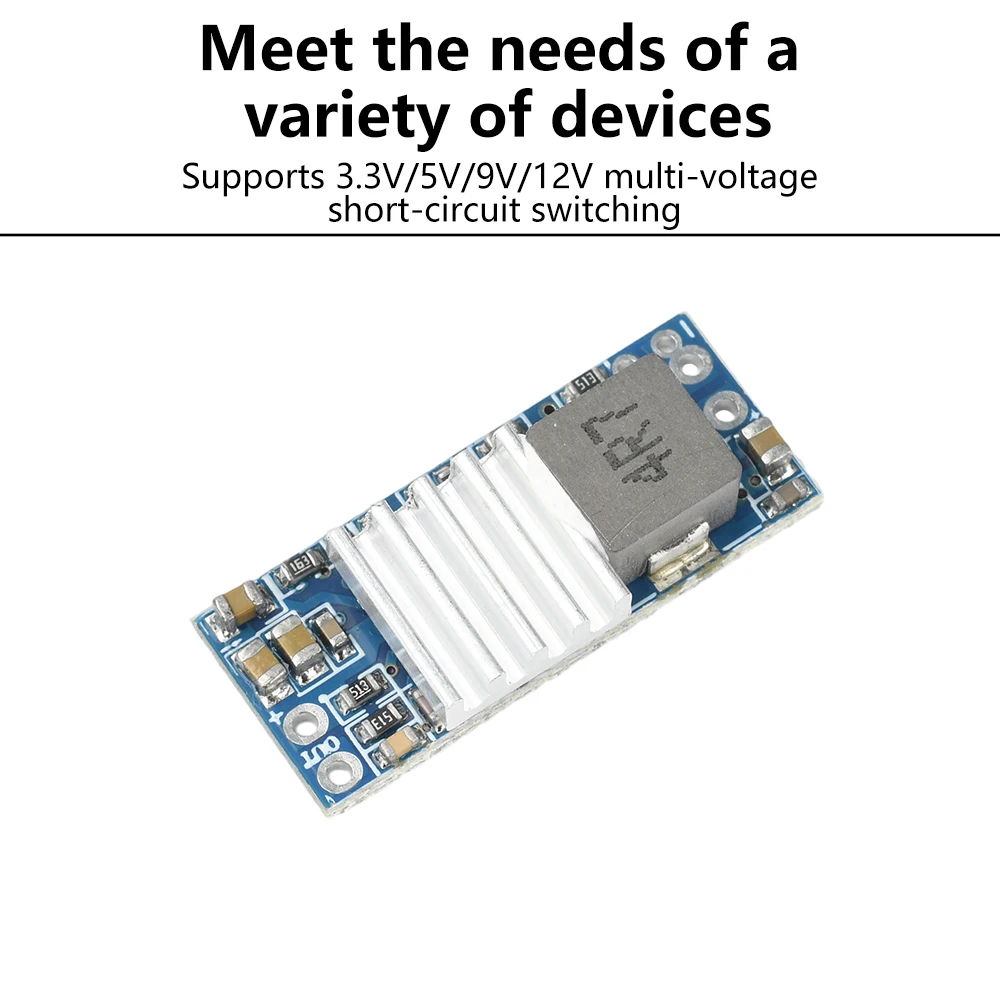

1.Admite conmutación de cortocircuito multitensión de 3,3 V/5 V/9 V/12 V para satisfacer las necesidades de varios dispositivos.

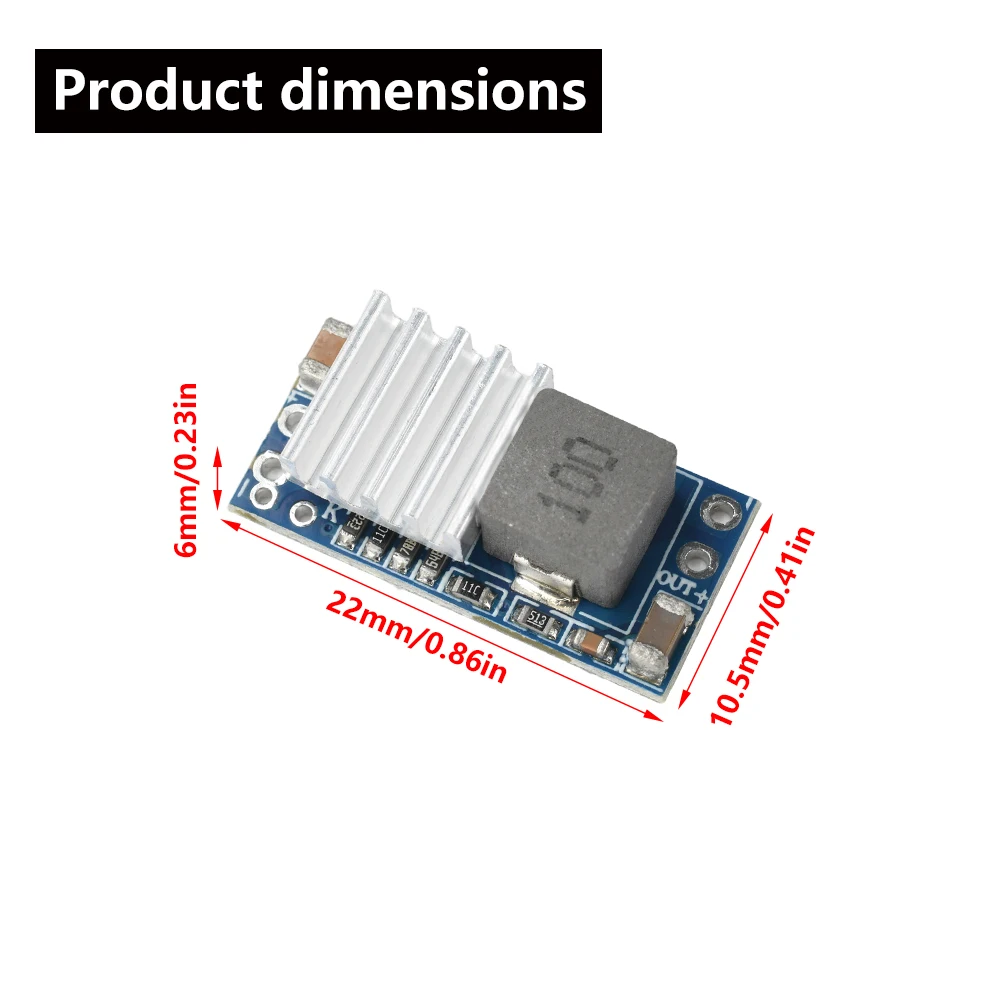

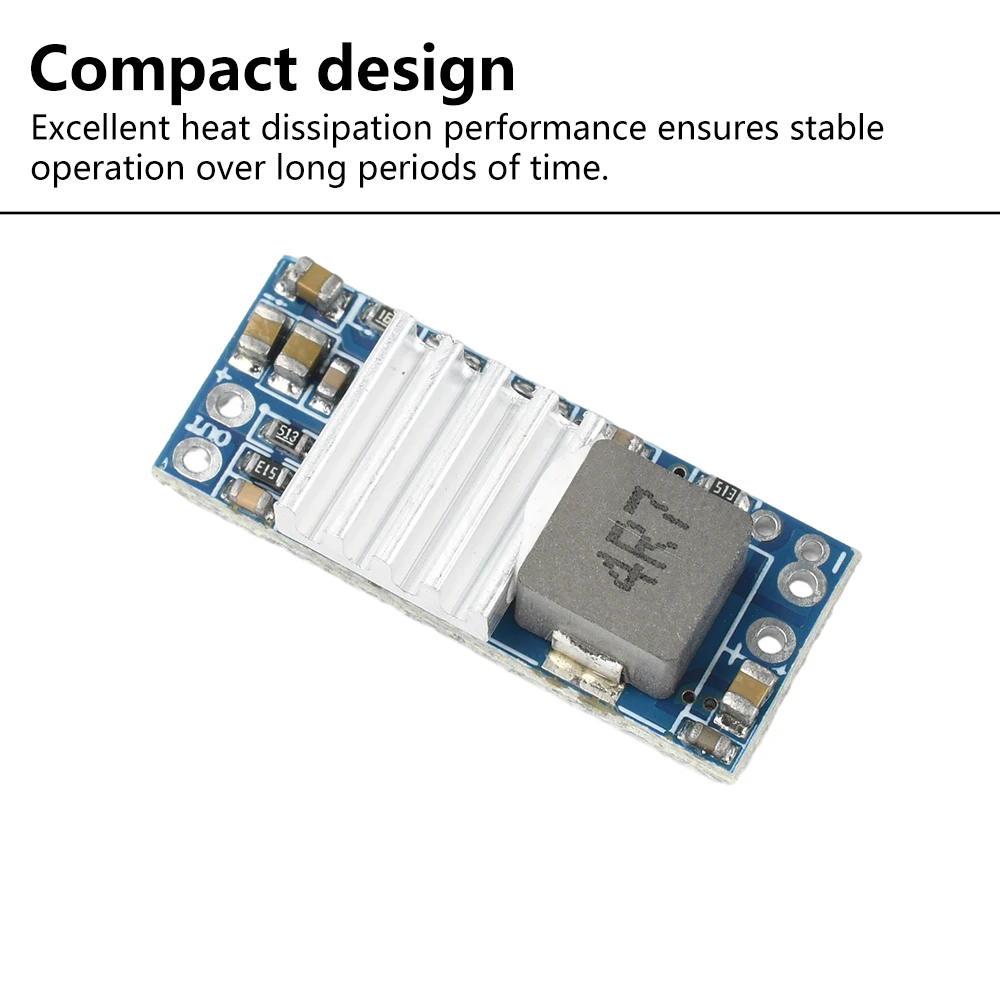

2.Diseño compacto con excelente rendimiento de disipación de calor para garantizar un funcionamiento estable durante períodos prolongados.

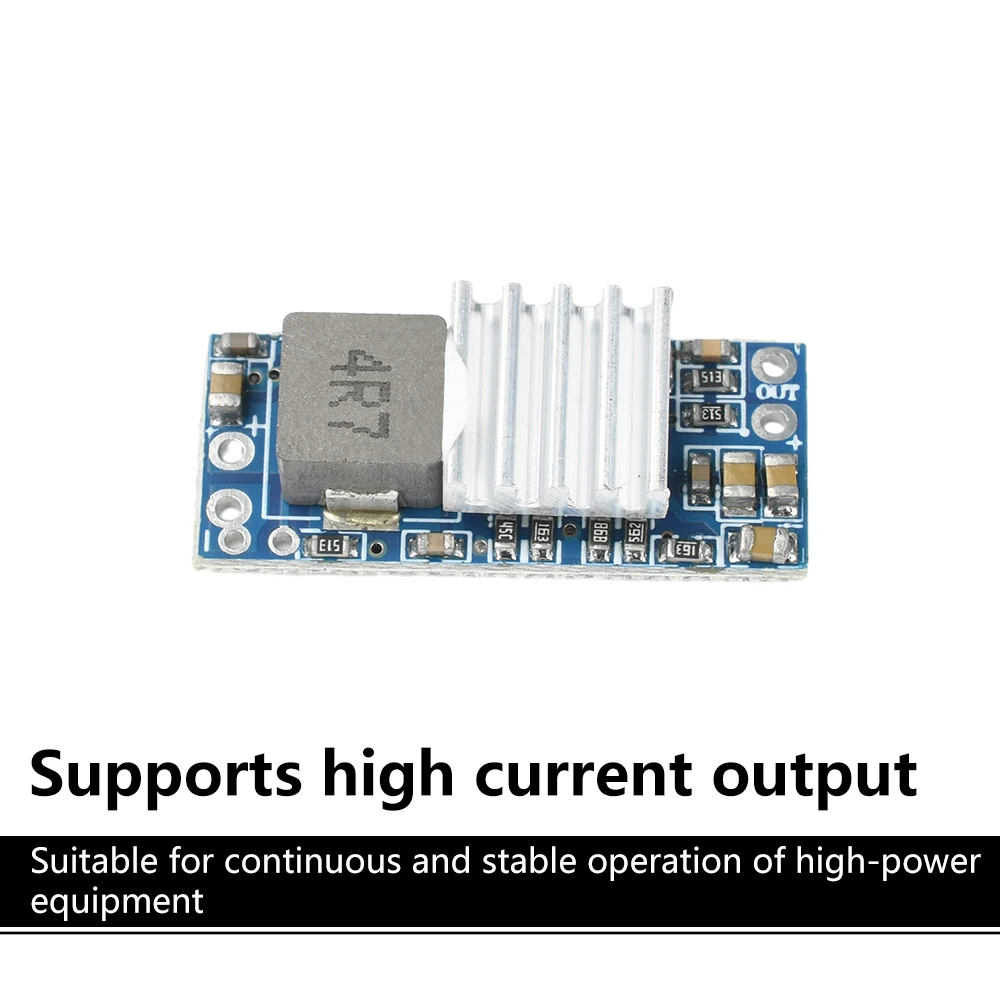

3.Admite salida de alta corriente, adecuada para el funcionamiento continuo y estable de dispositivos de alta potencia.

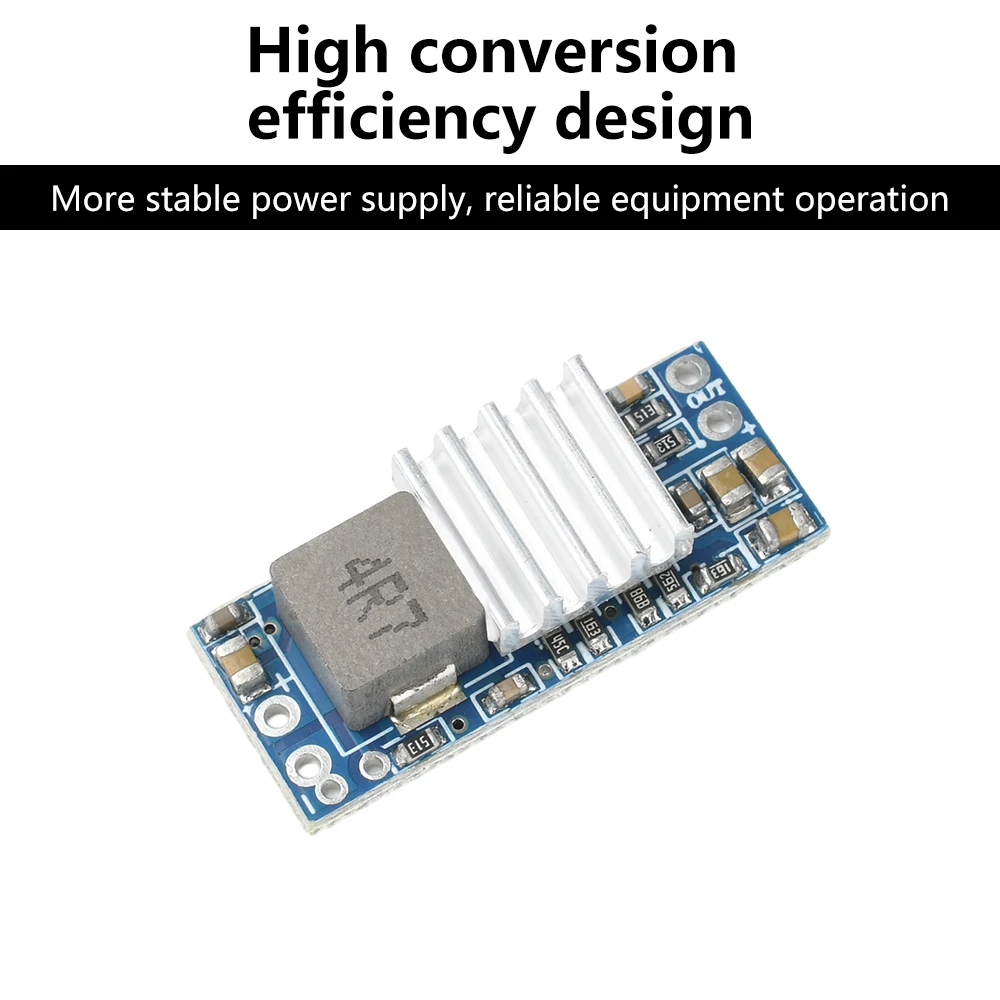

4.Diseño de alta eficiencia de conversión para un suministro de energía más fluido y un funcionamiento confiable del dispositivo.

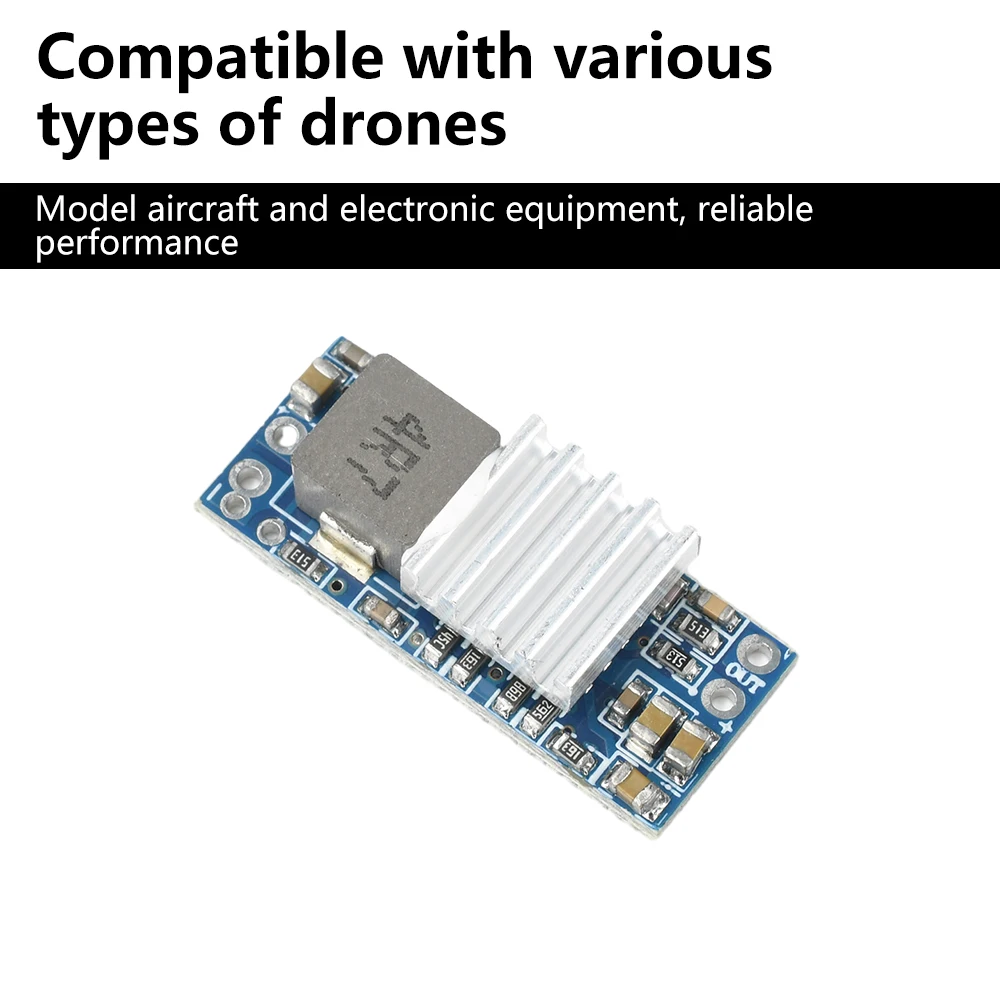

5.Compatible con varios drones, modelos de aviones y dispositivos electrónicos, lo que garantiza un rendimiento confiable.
Parámetros del producto:

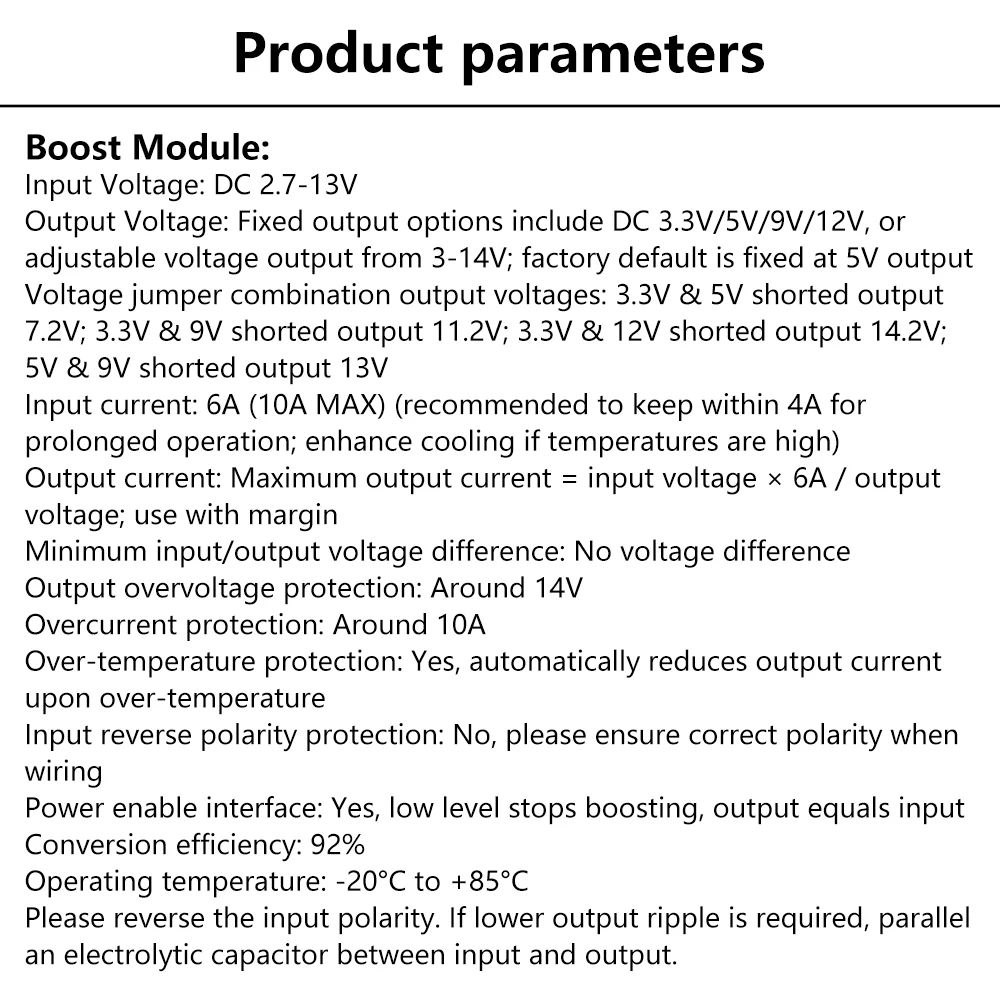

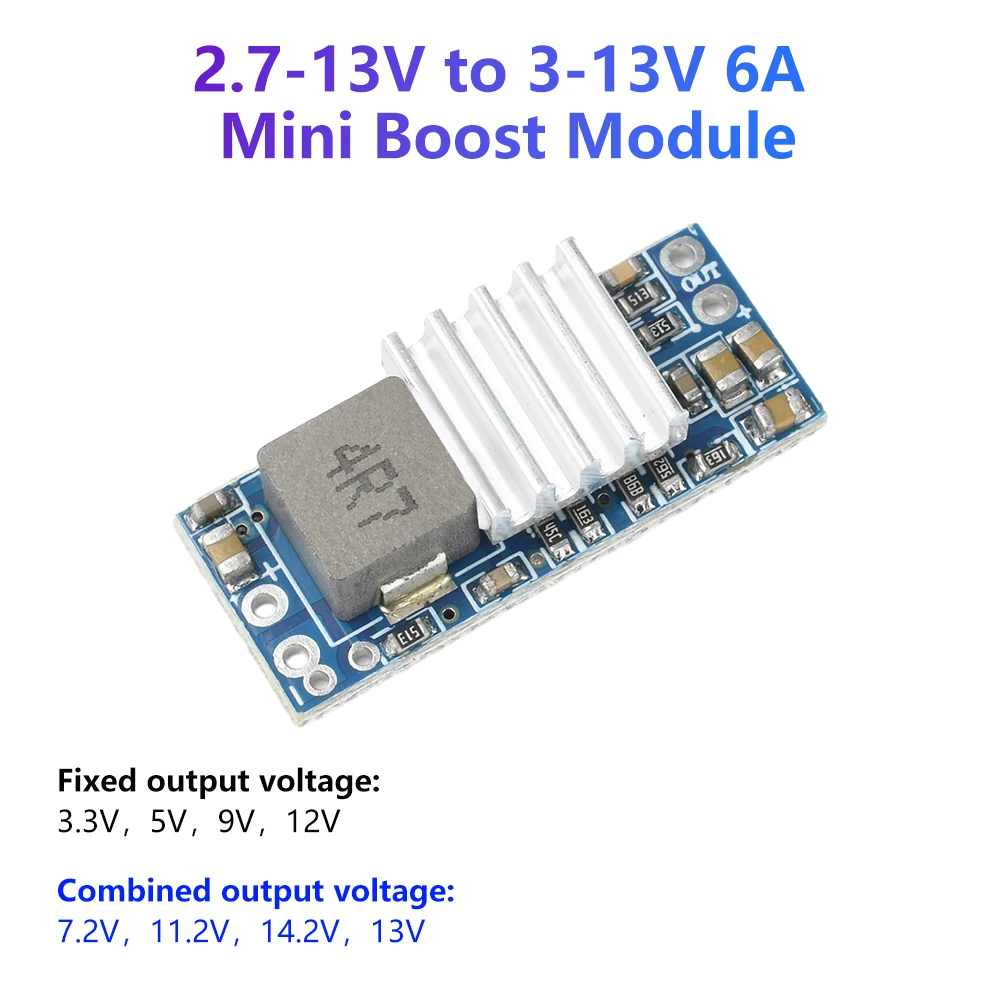

Módulo de refuerzo:
Voltaje de entrada: CC 2,7-13 V

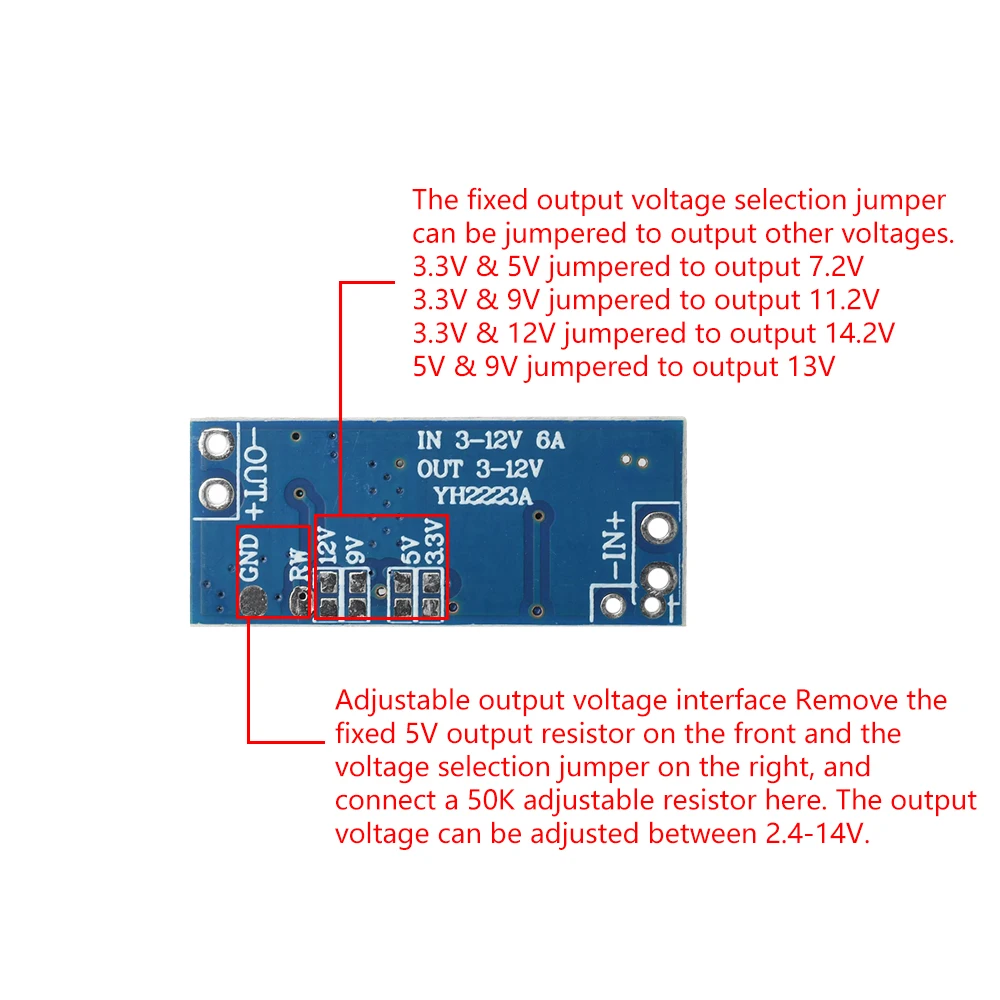

Voltaje de salida: se puede configurar una salida fija de CC 3,3 V/5 V/9 V/12 V, o se puede modificar una salida de voltaje ajustable de 3 a 14 V; El valor predeterminado de fábrica es una salida fija de 5 V
Tensión de salida combinada de puente de voltaje: salida en cortocircuito de 3,3 V y 5 V 7,2 V; Salida en cortocircuito de 3,3 V y 9 V 11,2 V; Salida en corto de 3,3 V y 12 V 14,2 V; Salida en cortocircuito de 5 V y 9 V 13 V
Corriente de entrada: 6A (10A MAX) (se recomienda mantenerlo dentro de 4A para un funcionamiento prolongado; mejorar la refrigeración si las temperaturas son altas)
Corriente de salida: Corriente de salida máxima=voltaje de entrada × 6A / voltaje de salida; usar con margen
Diferencia mínima de voltaje de entrada/salida: sin diferencia de voltaje
Protección contra sobretensión de salida: aproximadamente 14 V
Protección contra sobrecorriente: aproximadamente 10A
Protección contra sobretemperatura: Sí, reduce automáticamente la corriente de salida en caso de sobretemperatura
Protección de polaridad inversa de entrada: No, tenga en cuenta los terminales positivo y negativo al realizar el cableado

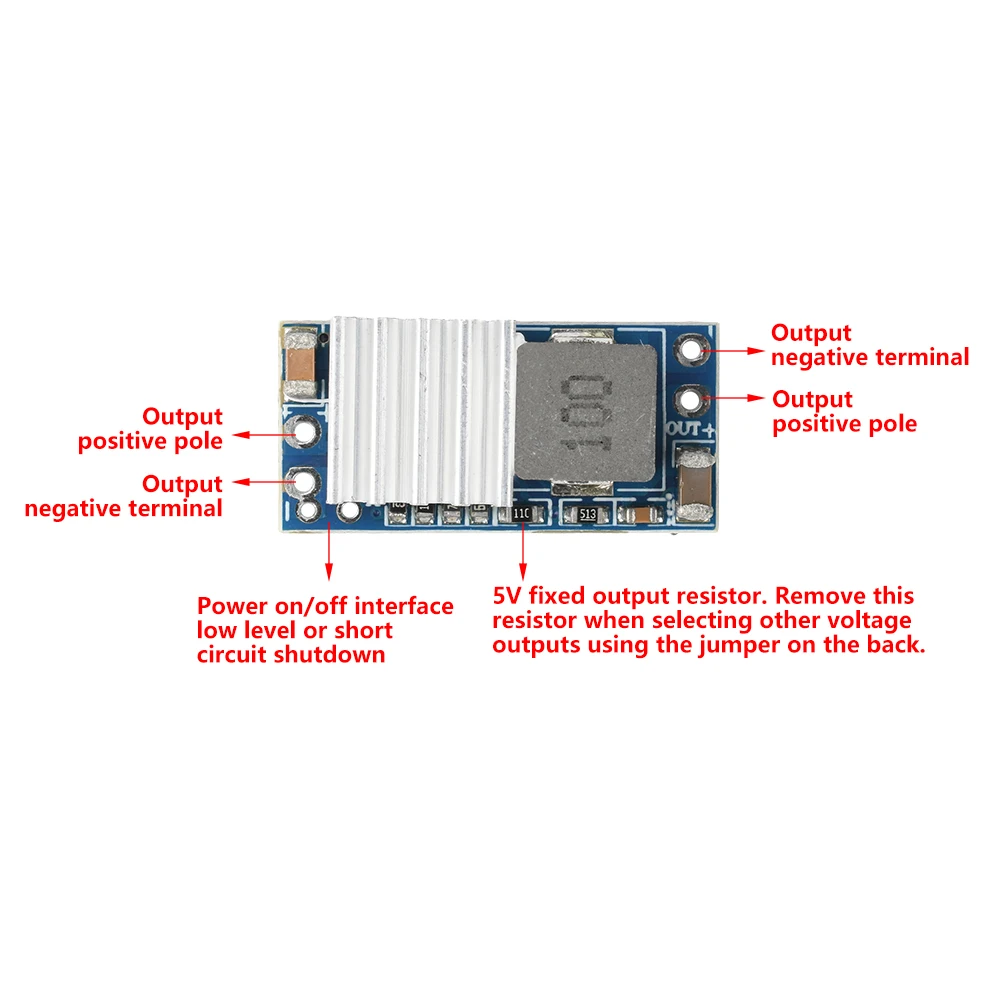

Interfaz de habilitación de encendido/apagado: Sí, el nivel bajo deja de aumentar, la salida equivale a la entrada
Eficiencia de conversión: 92%
Temperatura de funcionamiento: -20°C a +85°C

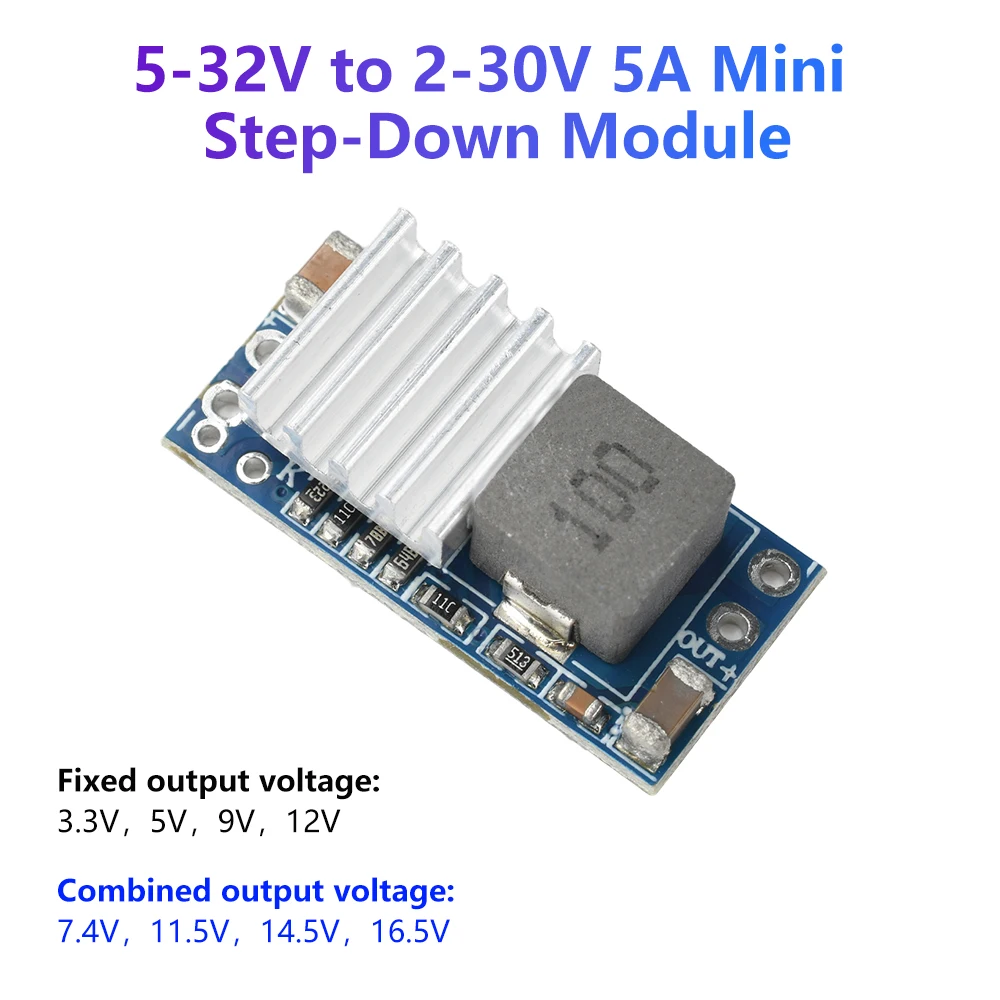

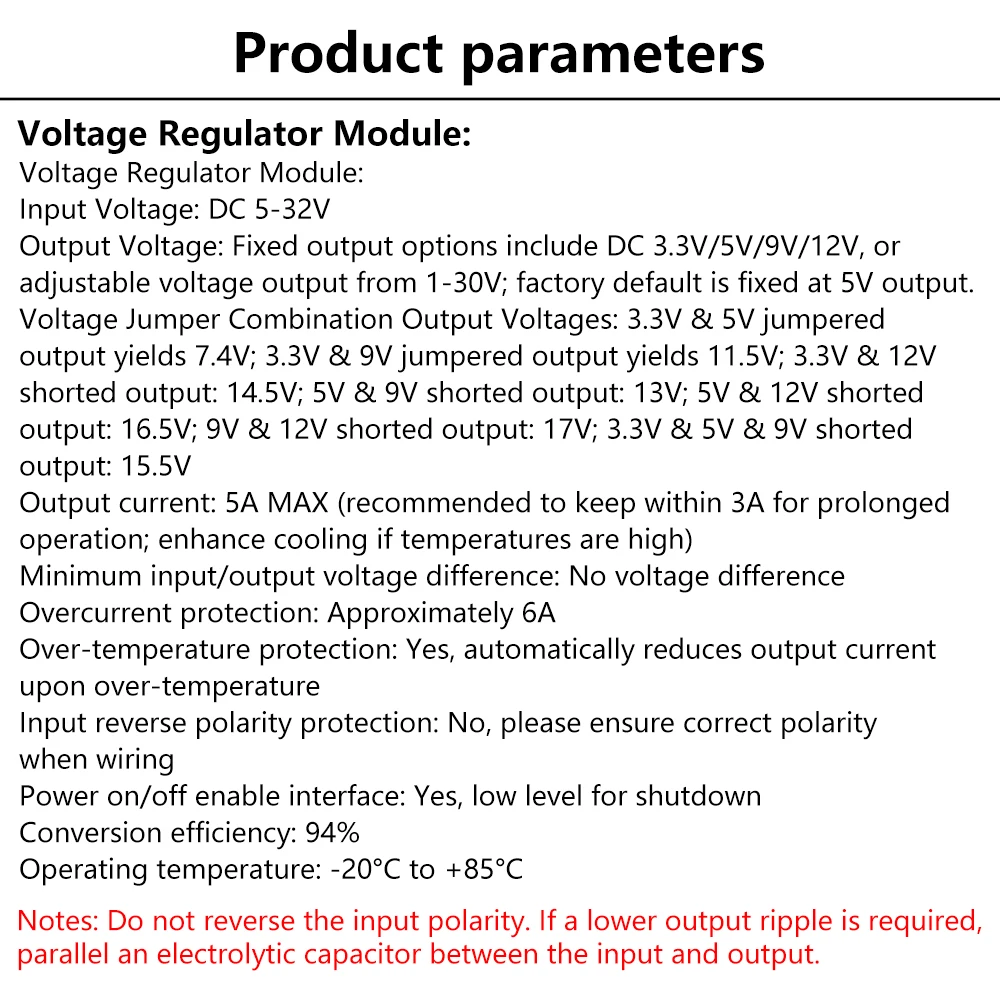

Módulo Buck:
Voltaje de entrada: CC 5–32 V

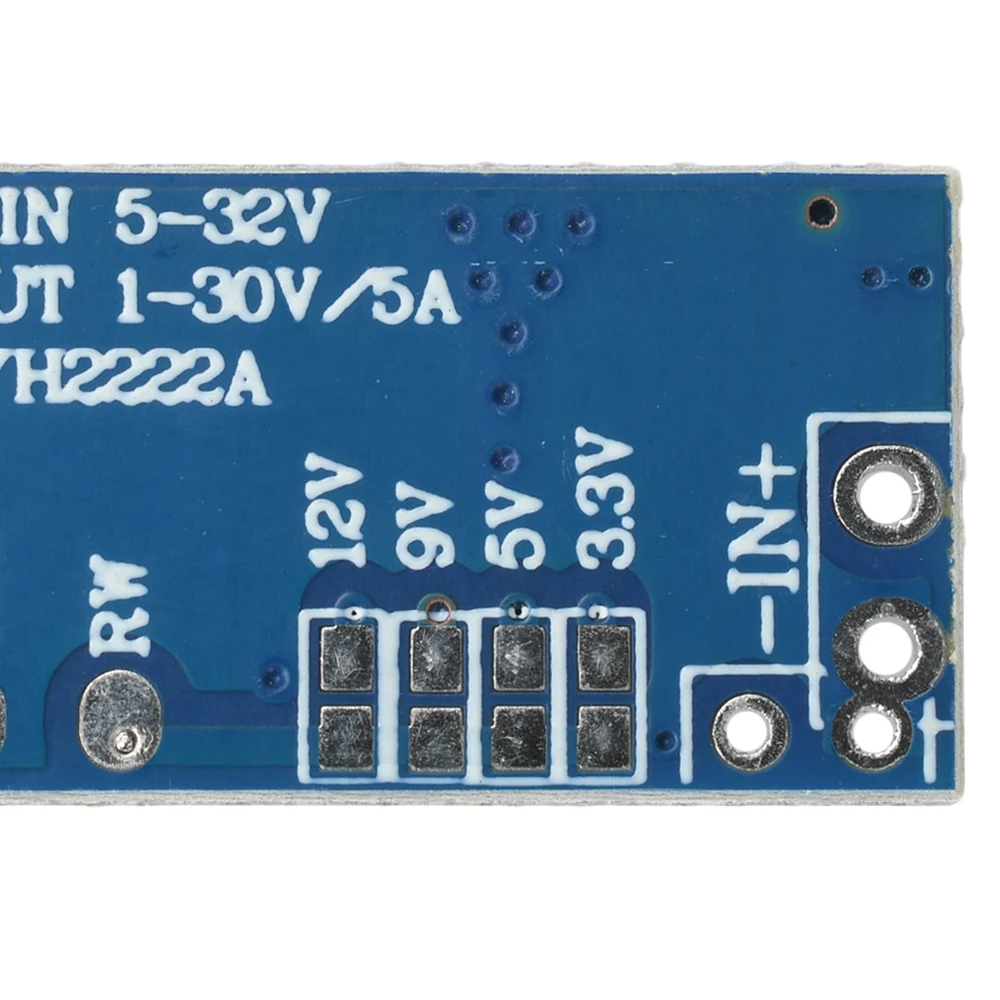

Voltaje de salida: Se puede configurar una salida fija de CC 3,3 V/5 V/9 V/12 V; Se puede modificar la salida de voltaje ajustable de 1 a 30 V; El valor predeterminado de fábrica es una salida fija de 5 V

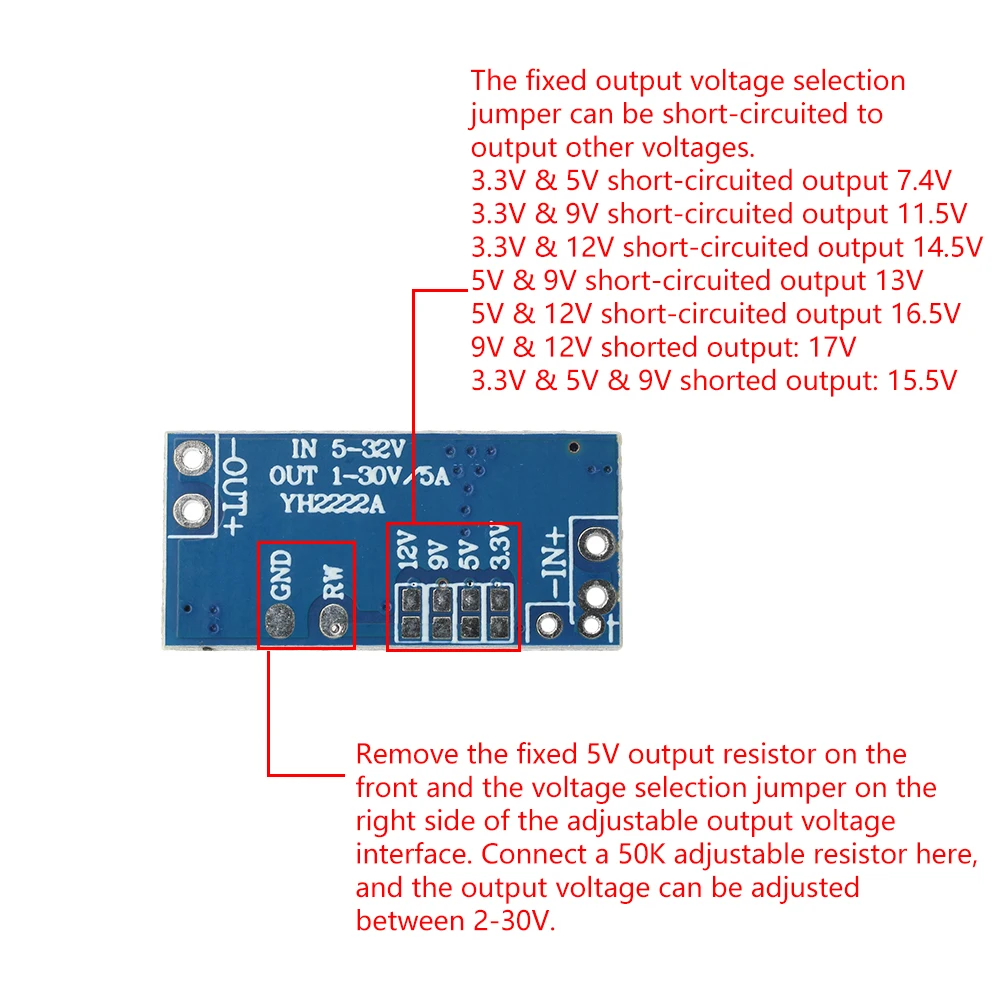

Combinaciones de puentes de voltaje para voltaje de salida: 3.Salida en cortocircuito de 3V y 5V 7.4V;3.Salida en cortocircuito de 3V y 9V 11.5V;3.Salida en cortocircuito de 3V y 12V 14.5V;Salida en cortocircuito de 5 V y 9 V 13 V;Salida en cortocircuito de 5V y 12V 16.5V;Salida en cortocircuito de 9 V y 12 V 17 V;3.Salida en cortocircuito de 3V, 5V y 9V: 15.5V
Corriente de salida: 5A MAX (se recomienda permanecer dentro de 3A para uso prolongado; mejorar la refrigeración si las temperaturas aumentan)
Diferencia mínima de voltaje de entrada/salida: sin diferencia de voltaje
Protección contra sobrecorriente: aproximadamente 6A
Protección contra sobretemperatura: Sí, reduce automáticamente la corriente de salida en caso de sobretemperatura
Protección de polaridad inversa de entrada: No, tenga en cuenta los terminales positivo y negativo al realizar el cableado

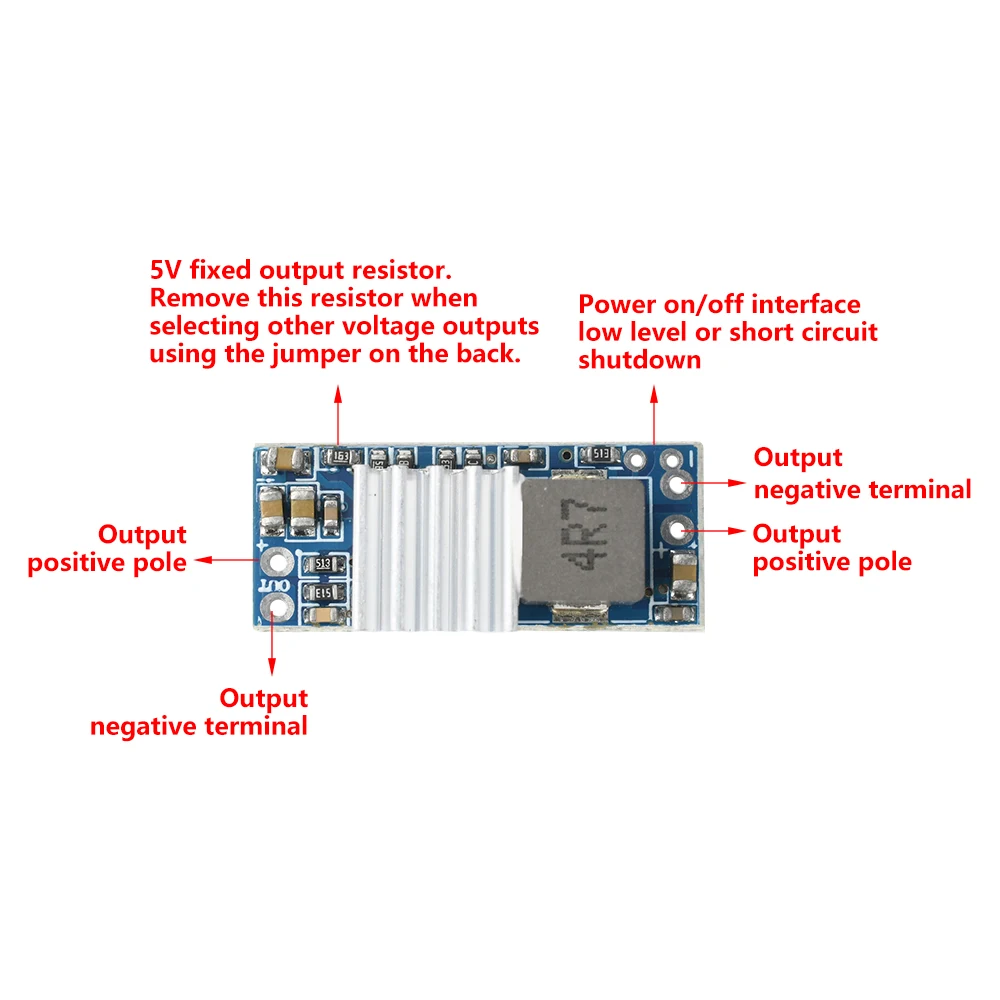

Interfaz de habilitación de encendido/apagado: Sí, nivel bajo para apagado
Eficiencia de conversión: 94%
Temperatura de funcionamiento: -20°C a +85°C
Lista de paquetes:
Módulo regulador de voltaje * 1
