Descripción

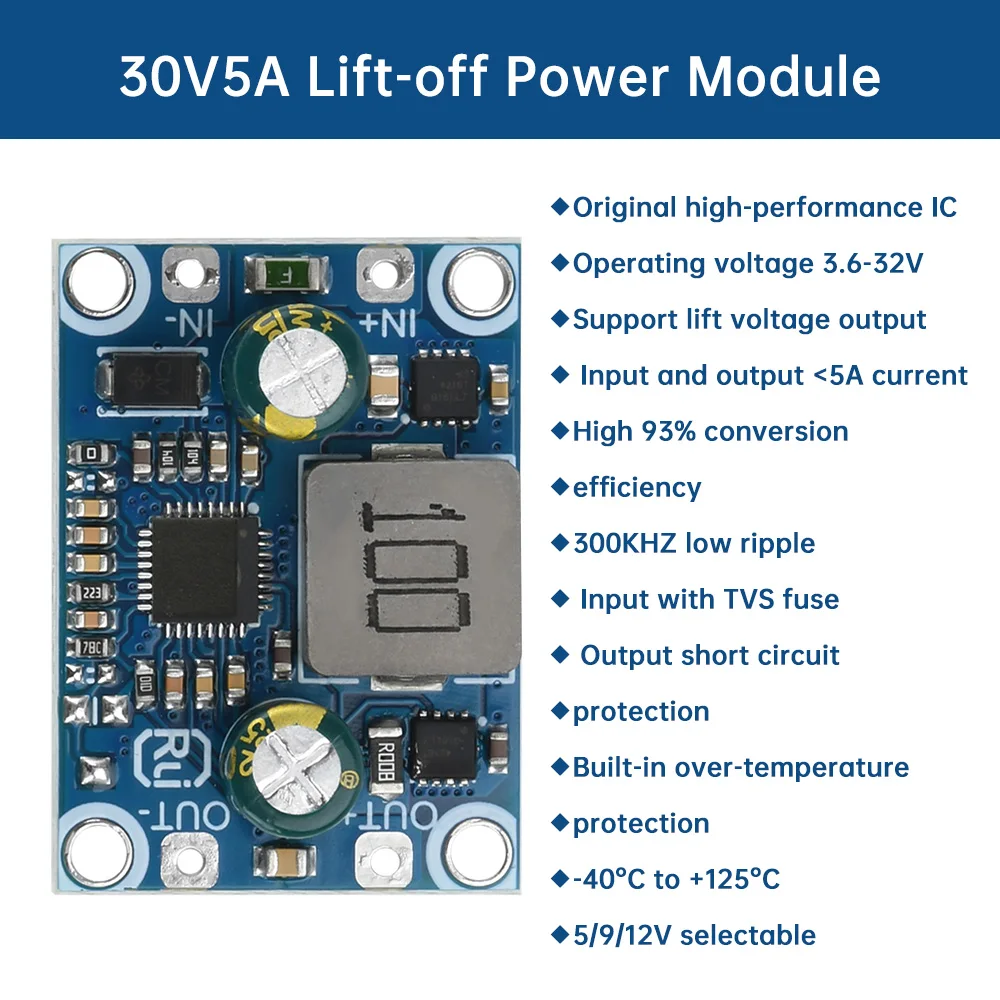

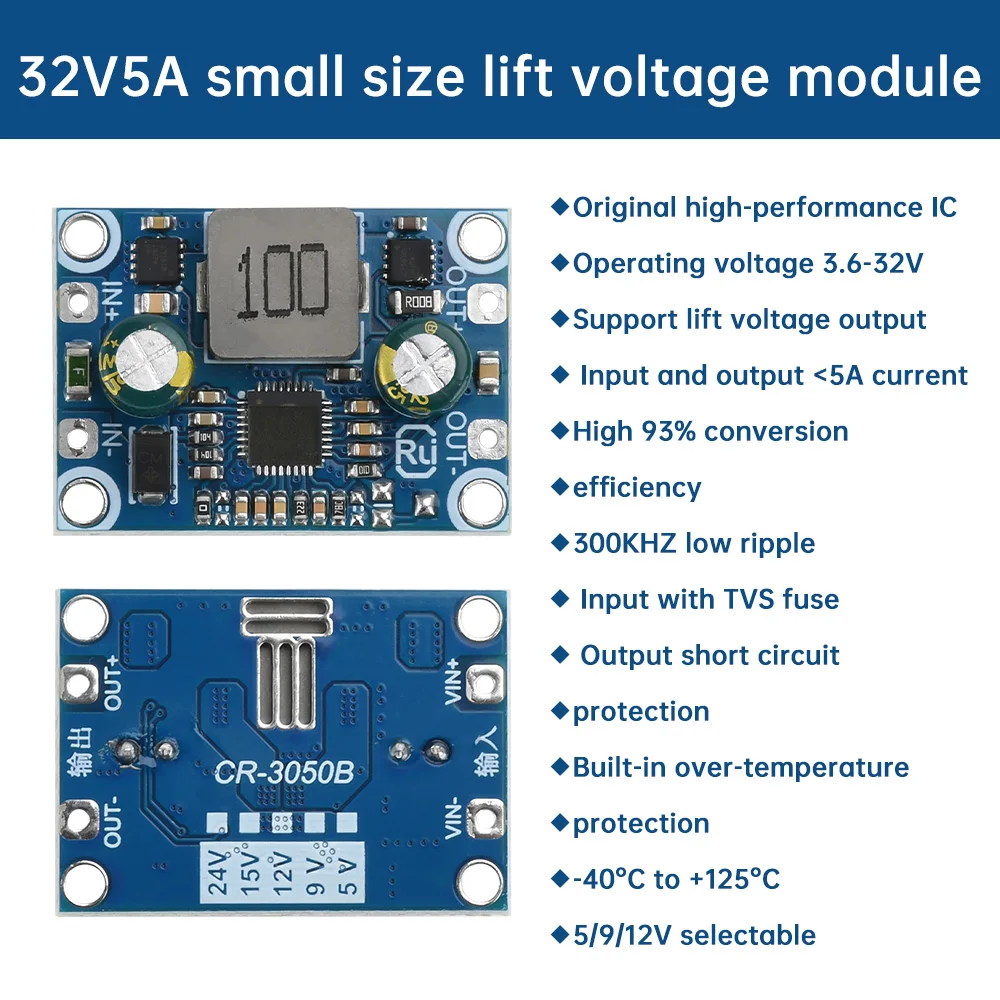

Características:
1. Admite entrada de 3,6 V a 32 V, aplicable a una variedad de entornos de suministro de energía, alta flexibilidad
2. Salida estable 5 V, 9 V, corriente de salida máxima de 12 V de hasta 5 A, para satisfacer las necesidades de diferentes equipos

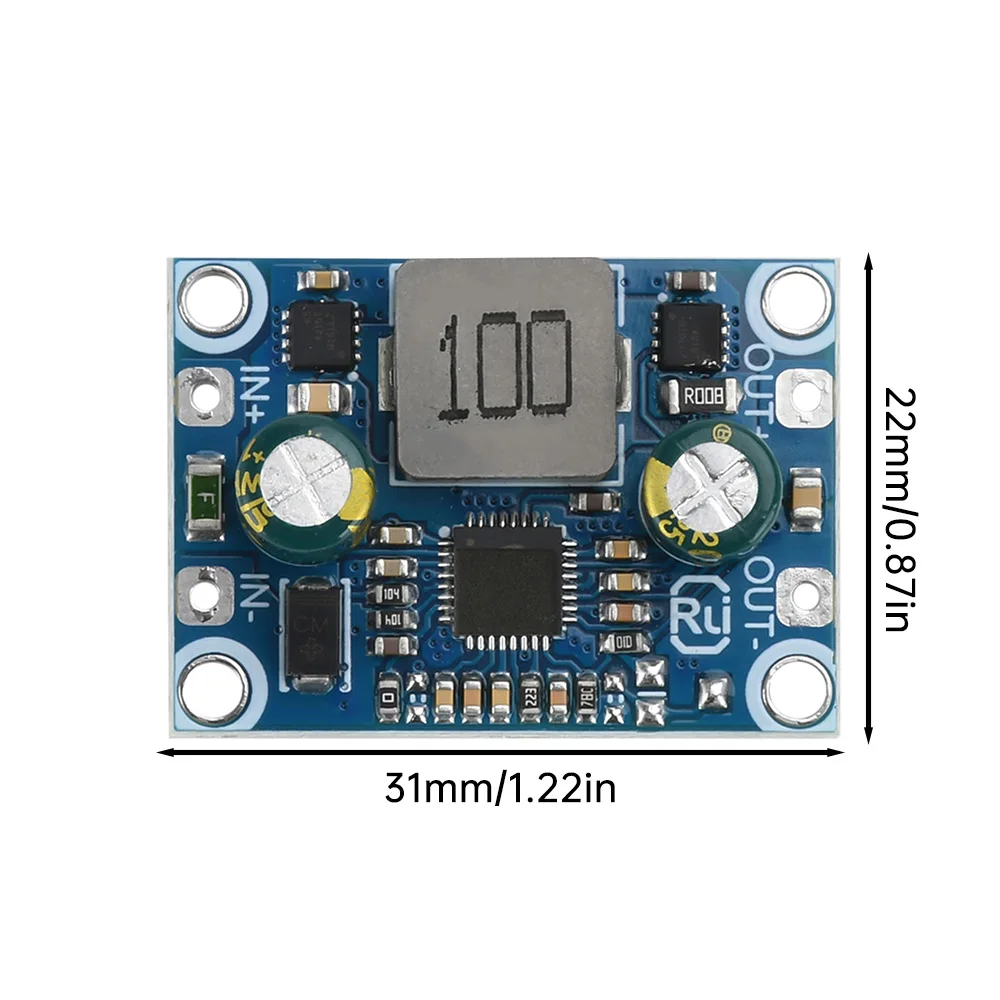

3.Tamaño pequeño y peso ligero, fácil de integrar en diversos equipos o proyectos de bricolaje.
4.Múltiples mecanismos de protección integrados para garantizar el funcionamiento seguro del módulo y del equipo conectado.
5.Adaptarse a diversos entornos hostiles, trabajo estable a largo plazo, rendimiento confiable
Parámetro:
Voltaje de entrada: DC3.6V-32V
Voltaje de salida: 5V/9V/12V (opcional)
Corriente máxima de trabajo: 5A
Rango de temperatura: -40°C+125°C
Protección contra cortocircuitos de salida
Protección integrada contra sobretemperatura
Entrada con fusible TVS
Descripción del producto:

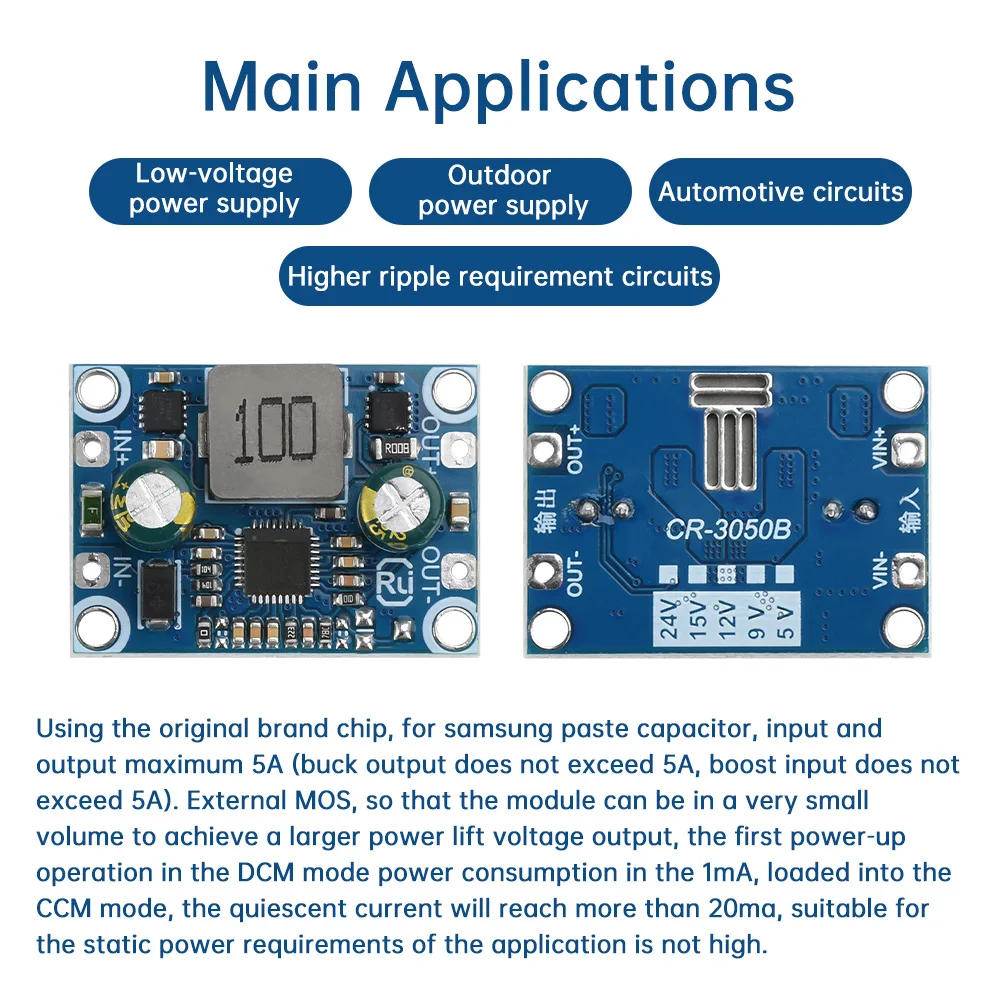

Adopte un chip original, un condensador de pasta Samsung, entrada y salida máximo 5A (salida no superior a 5A cuando buck, entrada no superior a 5A cuando aumente).MOS externo, de modo que el módulo pueda estar en un volumen muy pequeño para lograr una salida de voltaje de elevación de potencia más grande, la primera operación de encendido en modo DCM, consumo de energía inferior a 1 mA, después de la carga en el modo CCM, la corriente de reposo alcanzará más de 20 mA, adecuado para los requisitos de energía estática de la aplicación no es alto.

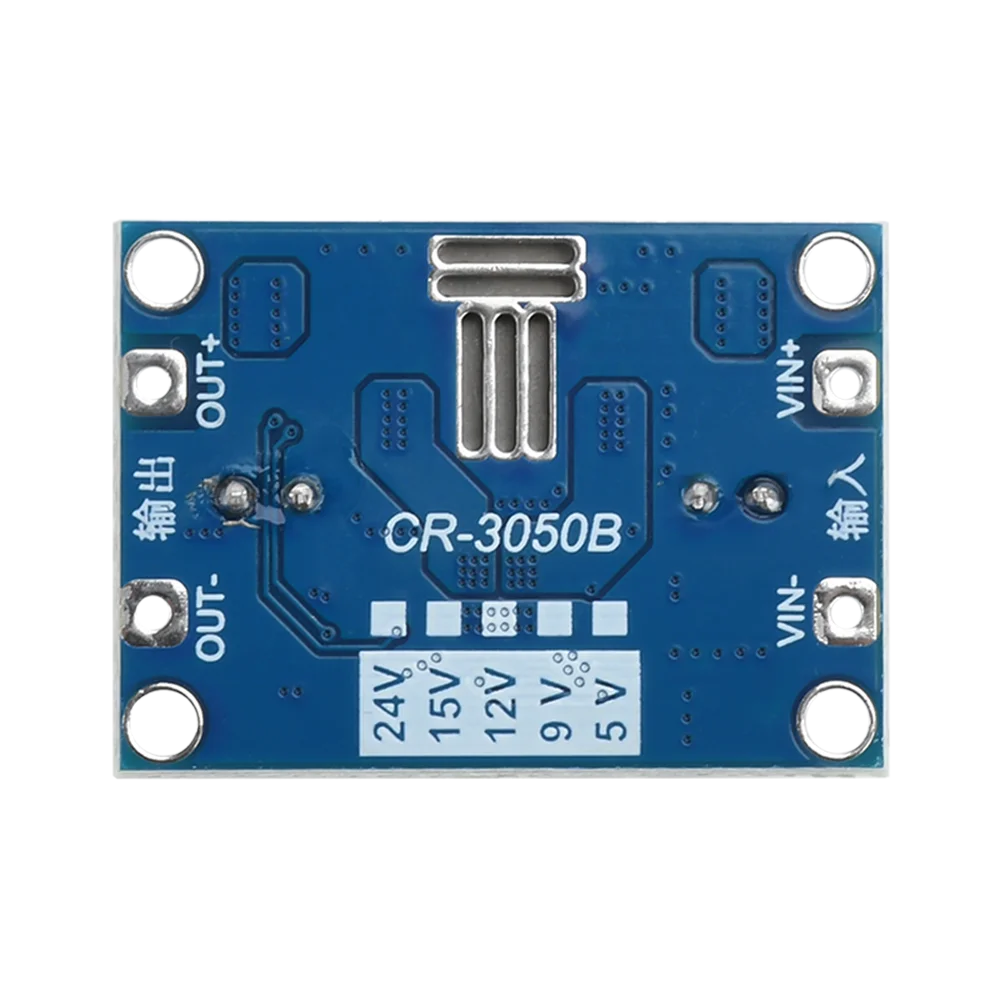

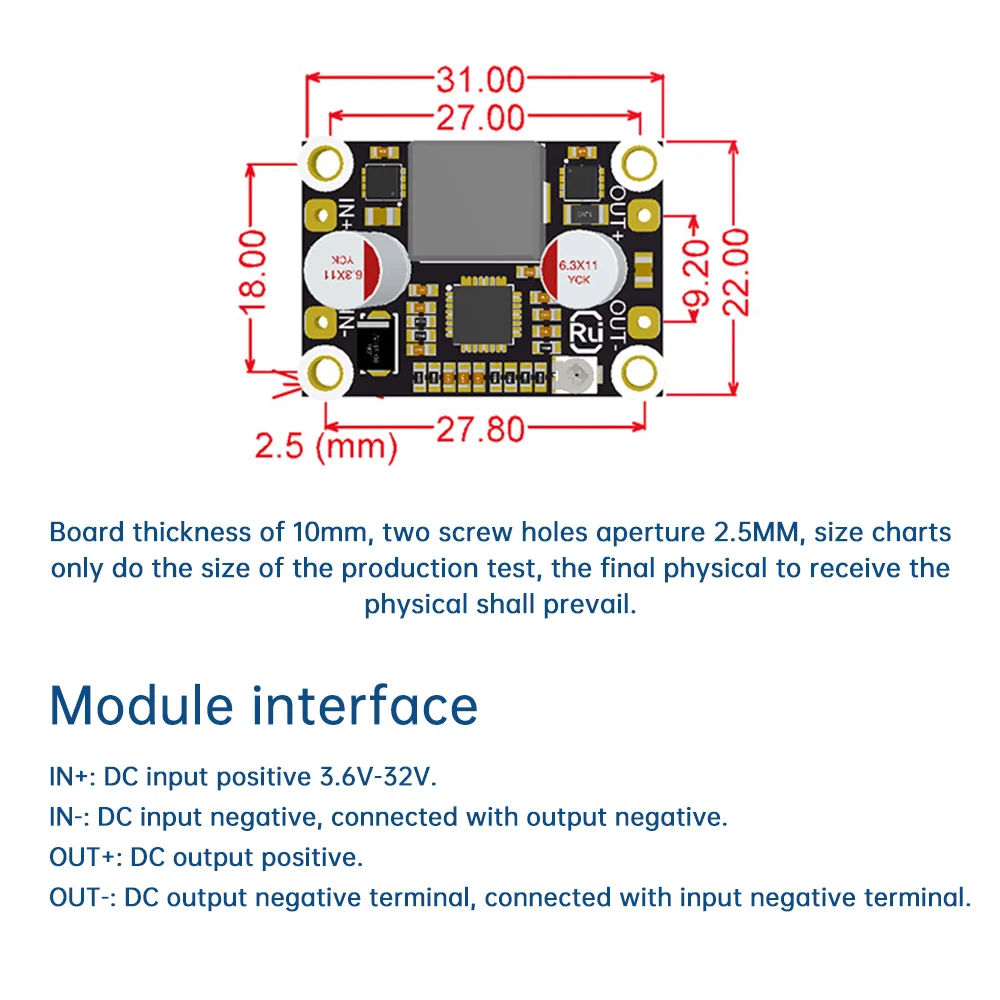

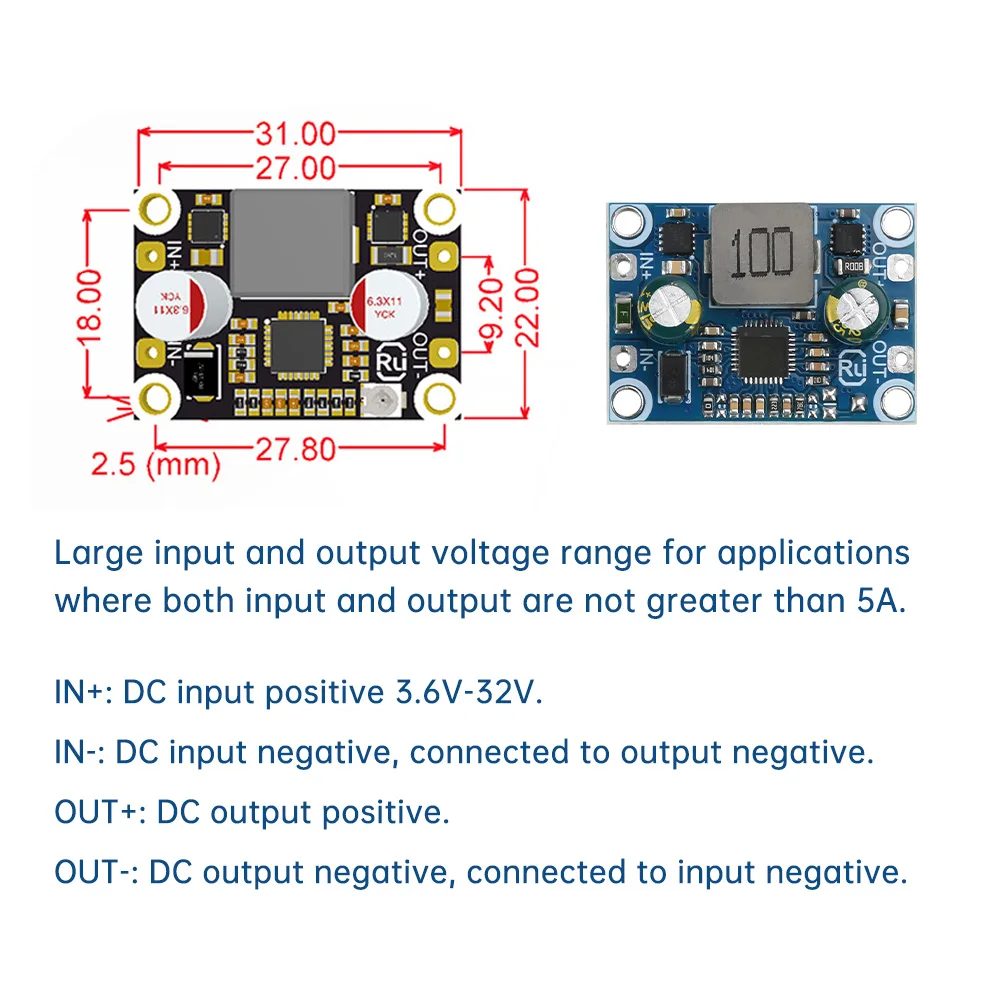

Instrucciones de cableado:
IN+: entrada CC positiva 3,6 V-32
VIN-: terminal negativo de entrada de CC, conectado al terminal negativo de salida.
OUT+: salida CC positiva
OUT-: salida CC positiva, conectada al terminal negativo de entrada.

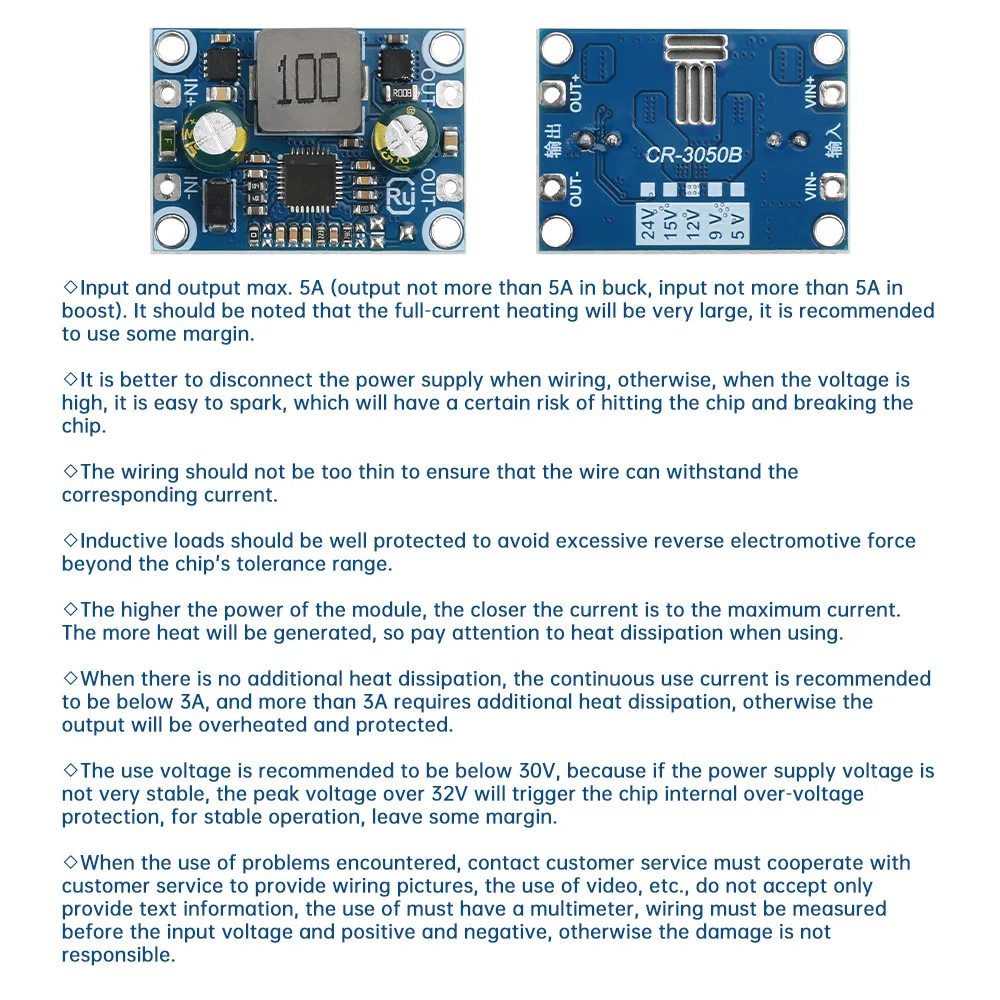

Atención:
1.Entrada y salida máxima 5A (la salida reductora no supera los 5A, la entrada de refuerzo no supera los 5A) debe prestar atención a que la corriente total sea muy caliente.Se recomienda utilizar algún margen.
2.El cableado no debe ser demasiado delgado para garantizar que el cable pueda soportar la corriente correspondiente.
3.Las cargas inductivas hacen un buen trabajo de protección, para evitar una fuerza electromotriz inversa excesiva más allá del chip para soportar el alcance.
4.Cuanto mayor sea la potencia del módulo, más cercana será la corriente máxima.Cuanto más calor se generará, preste atención al uso de la disipación de calor.
5.En ausencia de disipación de calor externa, se recomienda el uso continuo de corriente por debajo de 3 A, más de 3 A requiere disipación de calor adicional; de lo contrario, se sobrecalentará para proteger la salida.
6.Se recomienda el uso de voltaje por debajo de 30 V, porque si el voltaje de suministro no es muy estable, el voltaje máximo excede los 32 V activará la protección interna contra sobretensión del chip. Para estabilizar la operación, deje algún margen apropiado.
El paquete incluye:
Módulo de voltaje de elevación *1
Opiniones de clientes
20 opinionesAmbos módulos funcionan, a 12v sale 11.97v, a 5v sale 5.2v, las marcas en el microchip están borradas.
Entrada 8V, salida 12V, corriente de carga 2A - calentamiento notorio. Con una carga de 2.5A, el acelerador quemó el dedo después de solo un minuto de operación.
Excelente módulo. Cumple completamente con la descripción y funciona de maravilla. Recomiendo al vendedor.
Buen módulo. Tiene una alta eficiencia y un calentamiento mínimo con corrientes razonables. Alta potencia para sus dimensiones. La ondulación está dentro de los límites normales, pero a bajas voltajes de entrada (3.6-6V) alcanza hasta 500mV.
Buen módulo. Tiene una alta eficiencia y un calentamiento mínimo con corrientes razonables. Alta potencia para sus dimensiones. La ondulación está dentro de los límites normales, pero a bajas voltajes de entrada (3.6-6V) alcanza hasta 500mV. Pedí un par más.
Funciona perfectamente bien.
