Descripción
1. Parámetros:
No.
Parámetro
Valor
1
Nombre

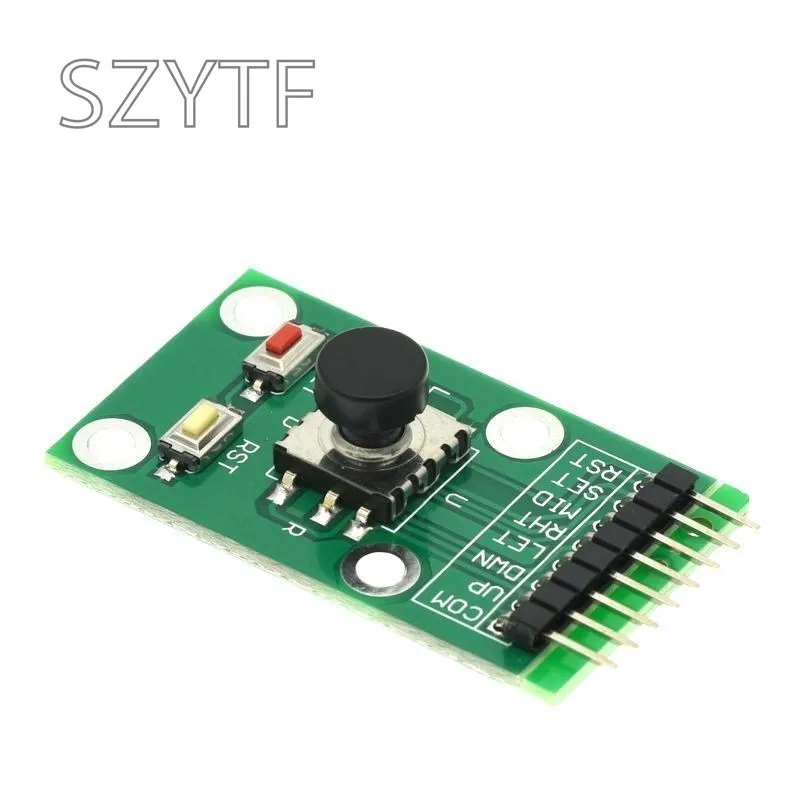

Módulo de botón de navegación de cinco direcciones
2
El Número de IO
7
3
Voltaje de funcionamiento
2,0 V-9,0 V
4

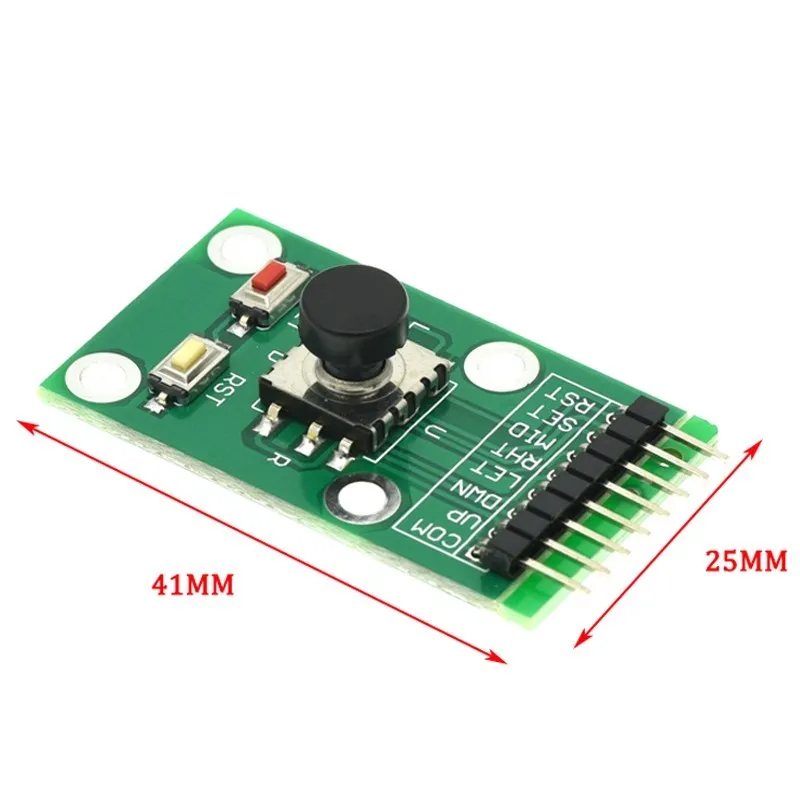

Tamaño
25mm x 41mm
5
Temperatura de funcionamiento
-40 Celsius -85 Celsius

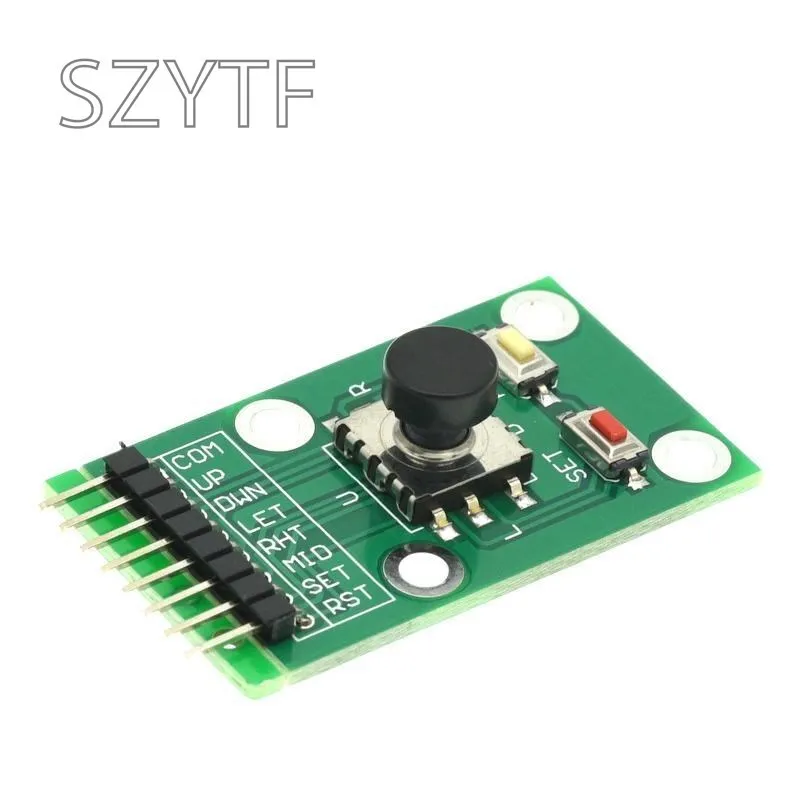

2. Descripción del PIN:
No.
Pin
Función
Observación
1
COM
Fin común
VCC o GND conectado a la placa de desarrollo MCU
2
ARRIBA
Botón de dirección hacia arriba
Conectar al pin IO DE LA MCU
3
DWN
Botón de dirección hacia abajo
Conectar al pin IO DE LA MCU
4
LFT
Botón de dirección izquierda
Conectar al pin IO DE LA MCU
5
RHT
Botón de dirección derecha
Conectar al pin IO DE LA MCU
6
MID
Botón de dirección media
Conectar al pin IO DE LA MCU
7
SET
Establecer botón
Conectar al pin IO DE LA MCU
8
RST
Botón de reinicio
Conectar al pin IO DE LA MCU
3. Lista de paquetes:
No.
Componente
Cantidad
Unidad
1
Módulo de botón de navegación de cinco direcciones
1
Pieza
