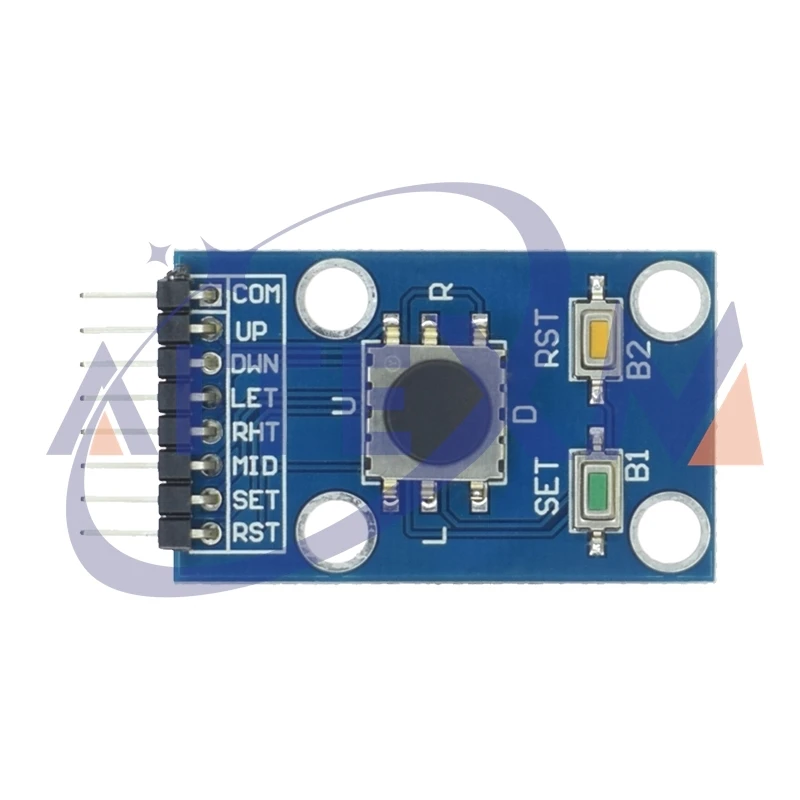

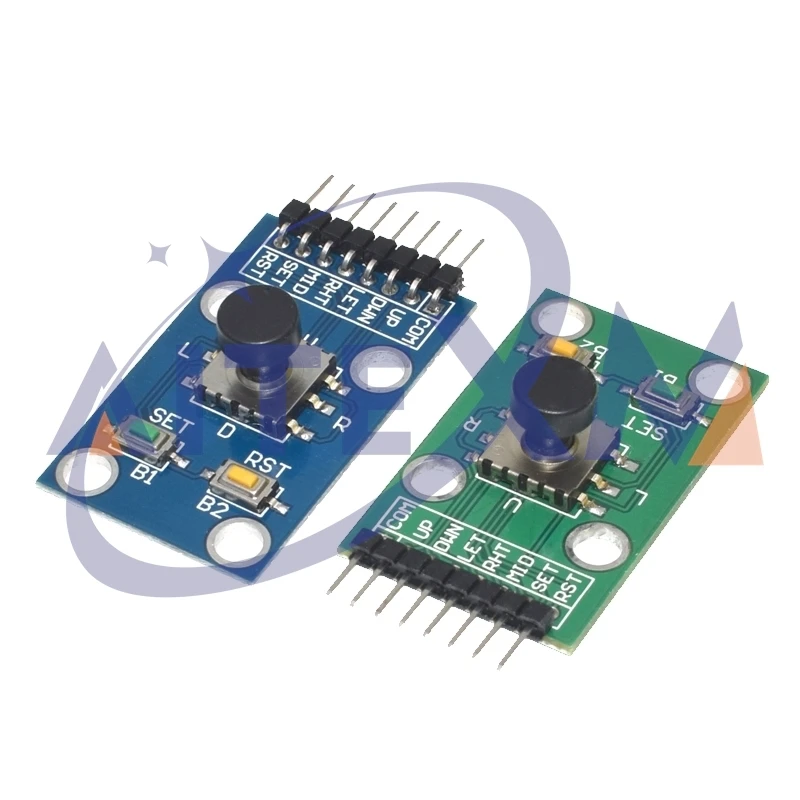

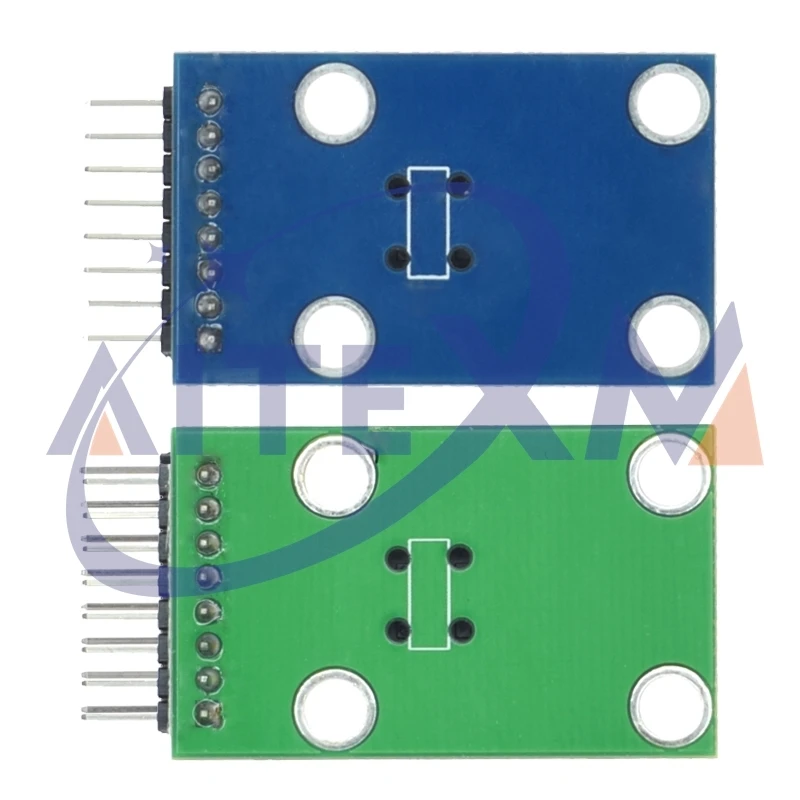

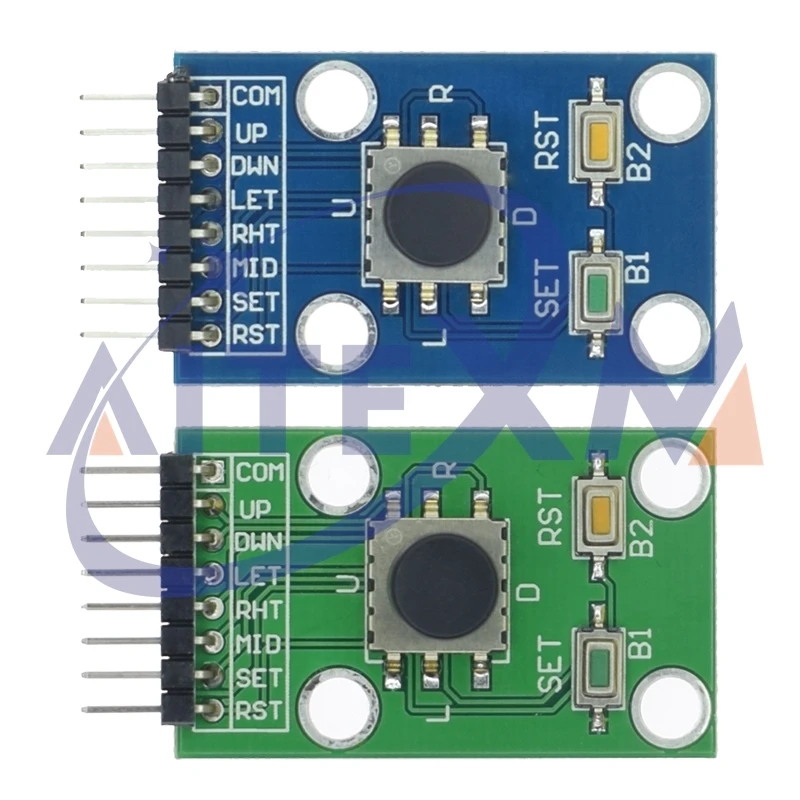

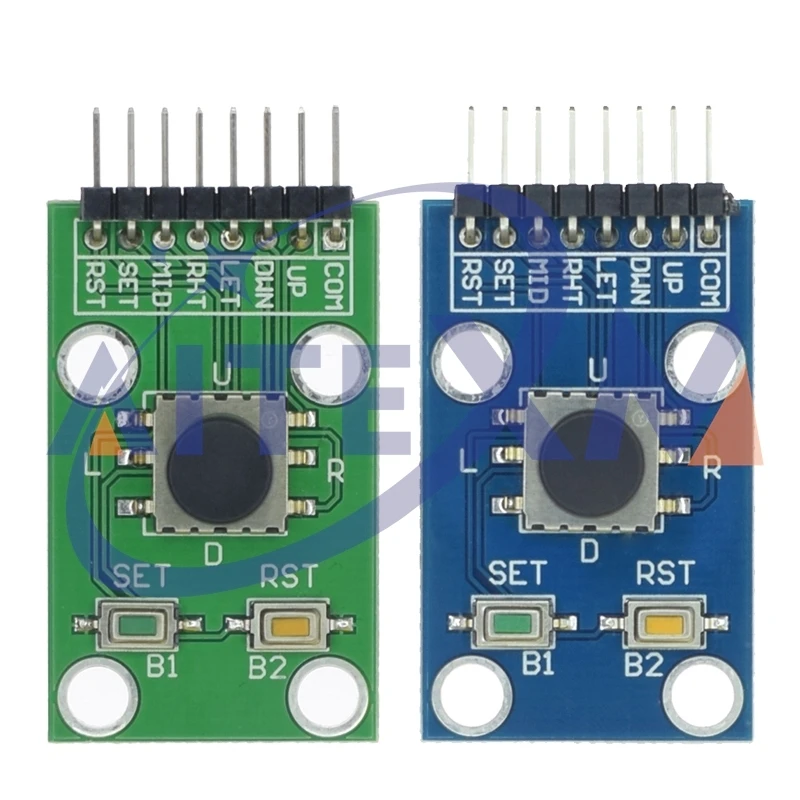

Módulo de botón de navegación de cinco direcciones para juego MCU AVR, Joystick basculante 5D, teclado independiente para módulo de Joystick Arduino G/B

1.Parámetros:

No.

Parámetro

Valor

1

Nombre

Módulo de botón de navegación de cinco direcciones

2

El número de IO

7

3

Tensión de funcionamiento

2,0 V-9,0 V

4

Tamaño

25 mm x 41 mm

5

Temperatura de funcionamiento

-40 Celsius -85 Celsius

2.Descripción del pin:

No.

Pasador

Función

Observación

1

COM

Extremo común

VCC o GND conectado a la placa de desarrollo MCU

2

ARRIBA

Botón de dirección hacia arriba

Conexión al pin IO de la MCU

3

DWN

Botón de dirección hacia abajo

Conexión al pin IO de la MCU

4

LFT

Botón de dirección izquierda

Conexión al pin IO de la MCU

5

DERECHO

Botón de dirección derecha

Conexión al pin IO de la MCU

6

MEDIO

Botón de dirección media

Conexión al pin IO de la MCU

7

CONJUNTO

Botón de configuración

Conexión al pin IO de la MCU

8

RST

Botón de reinicio

Conexión al pin IO de la MCU
