Módulo de Botón MCU Externo para Amplificador Bluetooth

Análisis general del producto

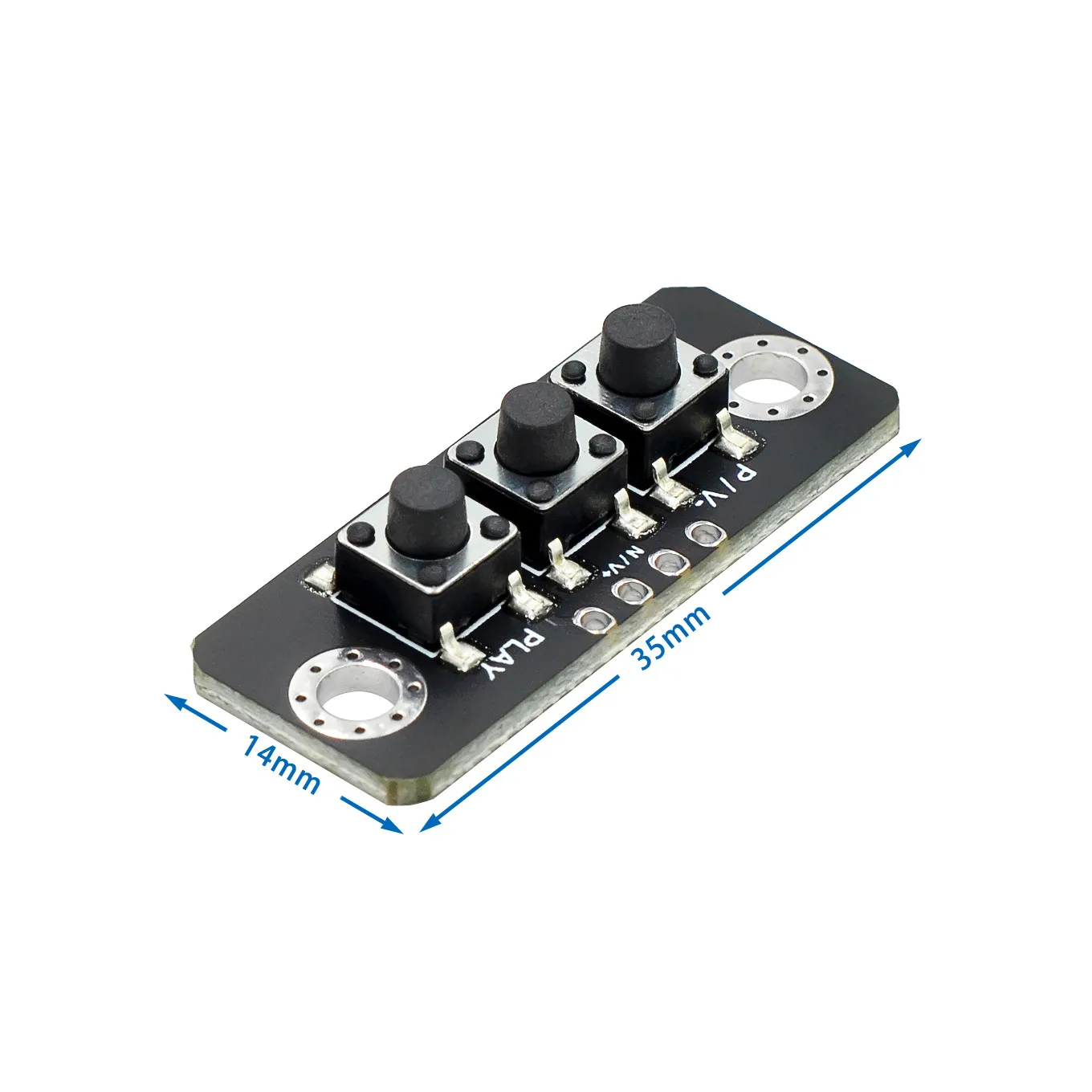

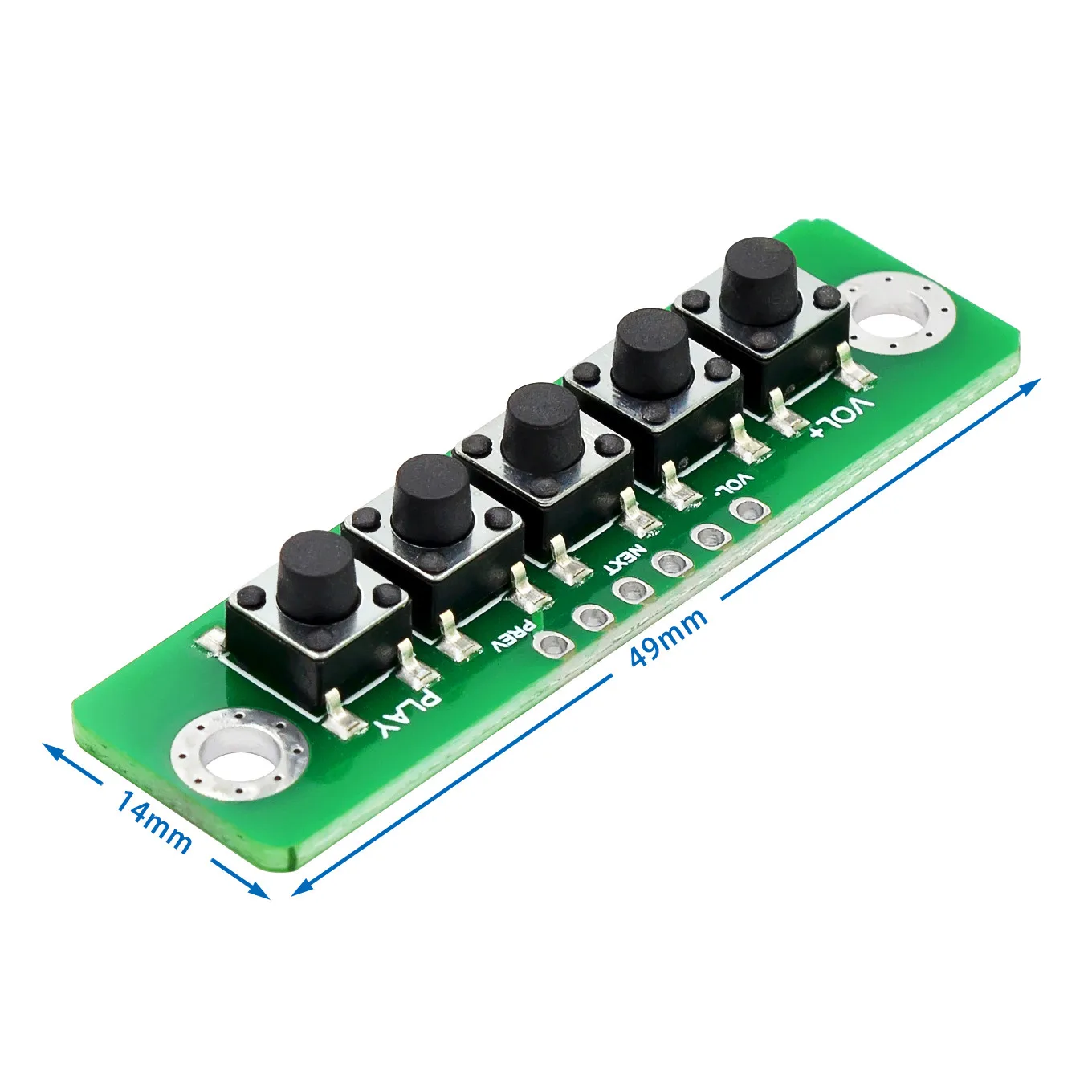

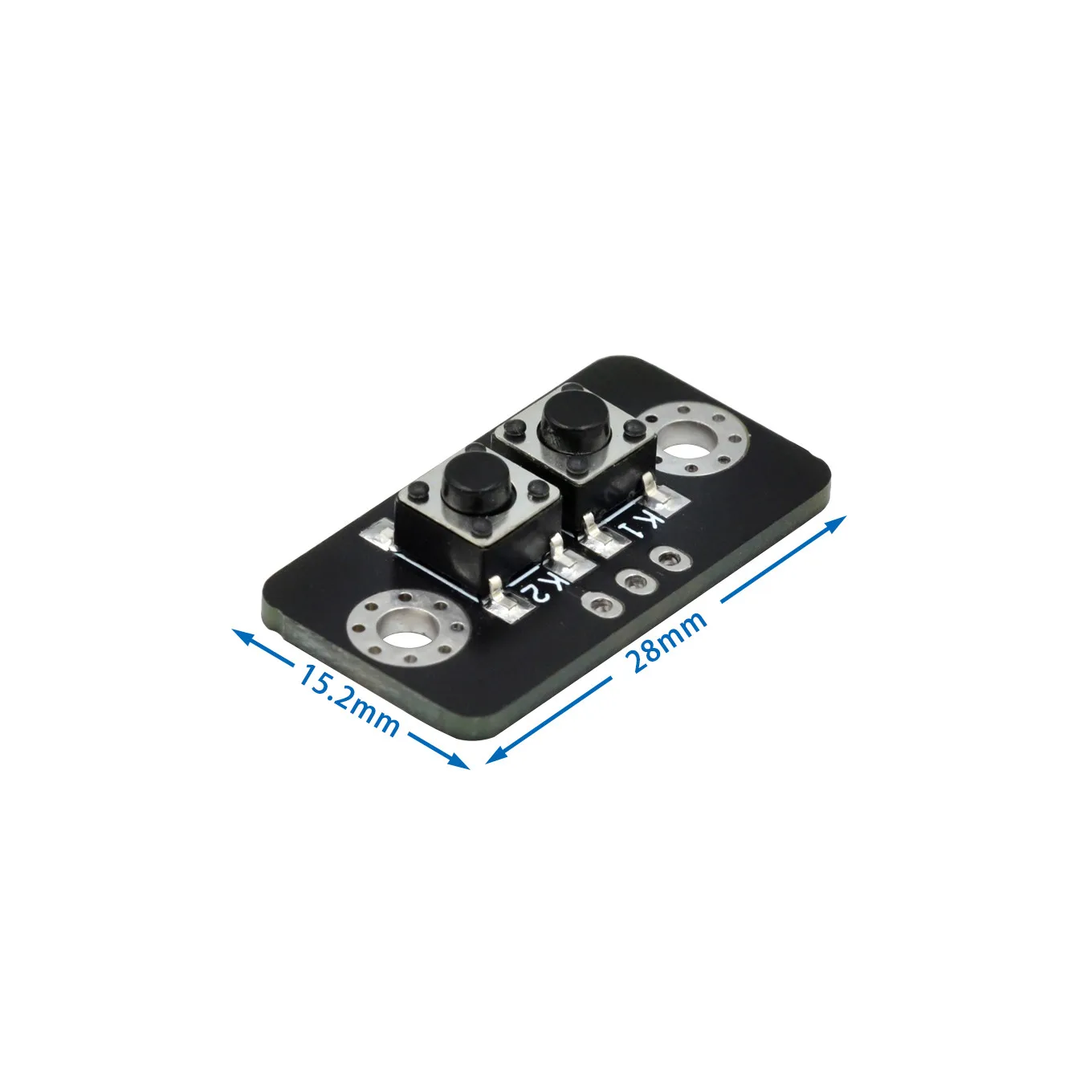

Llevo varias semanas probando este módulo de botones independientes para amplificadores Bluetooth en distintos montajes, desde un preamplificador de sobremesa con ESP32 hasta un sistema de audio para el coche basado en STM32. La premisa es sencilla: ofrecer entre 1 y 6 entradas de microinterruptor que se conecten directamente a los pines GPIO de cualquier microcontrolador, liberando espacio en la placa principal y evitando la soldadura directa de pulsadores sobre el circuito definitivo. En la práctica, cumple exactamente con lo que promete, y lo hace con una ejecución que resulta más cuidada de lo que sugiere su precio.

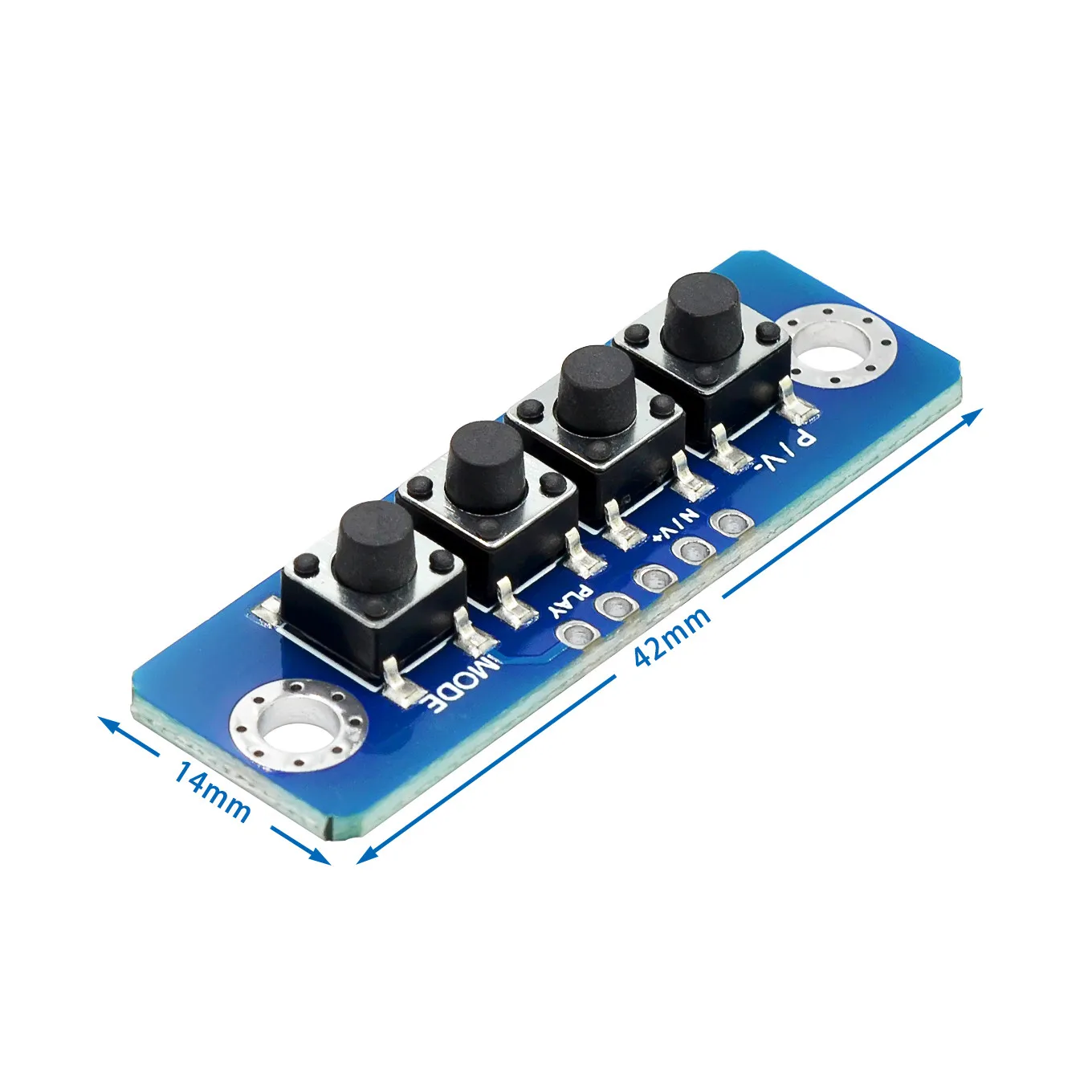

He utilizado la versión de 4 bits para montar controles de volumen, pausa, pista siguiente y cambio de modo de ecualización en un amplificador DIY con chip Bluetooth integrado. Cada bit responde de forma independiente, sin interferencias cruzadas entre canales, algo que no siempre se da en módulos de este segmento.

Calidad de construcción y materiales

La base del módulo es PCB FR-4 de 1,6 mm, el estándar de la industria para prototipos y productos finales de gama media. Se nota rigidez al manipularlo: no se flexiona con los dedos y los pads de soldadura tienen un acabado HASL que facilita tanto la soldadura directa como el uso de conectores hembra. Los contactos internos del microinterruptor están fabricados en acero fosforado, un material que ofrece buena conductividad y resistencia a la corrosión en entornos no industriales.

La vida útil declarada de 100.000 ciclos es coherente con microinterruptores táctiles de 6×6 mm de calidad media. En mis pruebas, he sometido los botones a sesiones intensas de pulsación continua y la respuesta táctil se mantiene firme. La fuerza de accionamiento ronda los 150 gf, lo que se traduce en un clic perceptible pero no excesivamente duro. Para paneles frontales de amplificadores es una cifra adecuada: ni tan blanda que provoque activaciones accidentales, ni tan firme que canse el dedo tras un uso prolongado.

El rango de temperatura declarado (-20 °C a +70 °C) cubre con holgura el uso doméstico y también instalaciones en vehículos, donde las temperaturas en el habitáculo pueden ser exigentes en verano. No lo he probado en cámara climática, pero tras dejar el módulo montado junto a un disipador que alcanzaba unos 55 °C de forma sostenida, no observé falsos contactos ni degradación del tacto.

Compatibilidad y rendimiento

El módulo opera con niveles lógicos TTL y CMOS de 3,3 V y 5 V, lo que lo hace directamente compatible con la inmensa mayoría de placas de desarrollo actuales. Lo he probado con Arduino Uno (5 V), ESP32 DevKit (3,3 V) y una Blue Pill STM32F103 (3,3 V), y en los tres casos la lectura de los pines ha sido limpia desde el primer momento.

El protocolo de uso es elemental: se configuran los GPIO como entradas con pull-up interno (o externo si se prefiere) y se lee el estado lógico. Cuando se presiona un botón, el pin pasa a nivel bajo. No se requiere librería específica ni firmware propietario, lo cual es una ventaja para desarrolladores que quieren mantener el código ligero. En mi caso, con el ESP32 añadí un debounce por software de 50 ms para evitar rebotes, aunque el hardware del microinterruptor ya es bastante estable y con 30 ms también funcionaba sin falsos positivos.

El conector de pines macho de paso 2,54 mm es un acierto. Permite conectar cables Dupont directamente para prototipado rápido y también soldar un conector hembra de forma permanente si el módulo va a quedar instalado dentro de una caja. Las dimensiones de 18×12×4 mm facilitan la integración en espacios reducidos; de hecho, pude alojar los cuatro botones dentro de un carril de ventilación de una caja Hammond sin necesidad de modificar la estructura.

Un aspecto que merece mención: al tratarse de un módulo puramente mecánico sin LED de retroiluminación, el usuario no tiene indicación visual del estado de cada función. Esto no es un defecto en sí, sino una decisión de diseño que obliga a gestionar la señalización por separado, ya sea con LEDs externos controlados por el MCU o mediante una pantalla. Para proyectos donde el panel frontal ya incluye su propia iluminación, resulta irrelevante.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Simplicidad de integración: sin drivers, sin configuración adicional. Se conecta y se lee el estado del pin. Ideal para prototipos rápidos y también para producciones pequeñas.
• Formato modular: poder elegir entre 1 y 6 bits permite ajustar el módulo al número exacto de funciones necesarias, sin desperdiciar espacio ni pines del microcontrolador.
• Construcción sólida: PCB FR-4 de 1,6 mm y contactos de acero fosforado que ofrecen una sensación de calidad superior a la de los módulos genéricos de pulsadores sueltos.
• Compatibilidad universal: funciona con cualquier MCU que opere a 3,3 V o 5 V, desde los clásicos AVR hasta los modernos RP2040.

Aspectos mejorables:

• Ausencia de indicador luminoso: en aplicaciones donde el usuario necesita saber qué modo está activo (ecualización, fuente de entrada), habría sido útil incluir al menos un LED por botón o un pin de salida para pilotar un indicador.
• Sin opción de conector pre-montado: aunque el paso 2,54 mm es estándar, recibir el módulo con un conector hembra ya soldado habría acelerado aún más la integración en proyectos definitivos.
• Limitación a funciones digitales simples: cada bit solo ofrece un contacto momentáneo. Para funciones que requieran codificación rotativa (como un selector de volumen con encoder) este módulo no aplica, y habría que complementarlo con componentes adicionales.

En comparación con alternativas del mercado que integran matrices de botones con controlador I2C, este módulo pierde en sofisticación pero gana en fiabilidad y consumo de recursos del MCU. No ningún canal de comunicación ni requiere interrupciones dedicadas, lo que resulta ventajoso en sistemas ya saturados de tareas.

Veredicto del experto

Este módulo de botones independientes es una solución honesta y bien ejecutada para quienes necesitan ampliar la interfaz física de sus amplificadores Bluetooth o cualquier proyecto basado en microcontrolador sin complicarse con protocolos adicionales. Lo recomiendo especialmente para montajes DIY de audio, sistemas empotrados con ESP32 y prototipos de control industrial sencillo. Si tu proyecto requiere indicadores LED integrados o comunicación por bus, tendrás que buscar alternativas o complementar este módulo con componentes externos. Para el resto de casos, ofrece una relación calidad-funcionalidad difícil de superar en su categoría.

Consejo práctico: utiliza siempre resistencias pull-up externas de 10 kΩ si el MCU no las integra de forma fiable, y añade un condensador de 100 nF en paralelo con cada botón si observas rebotes en entornos con ruido electromagnético elevado.
