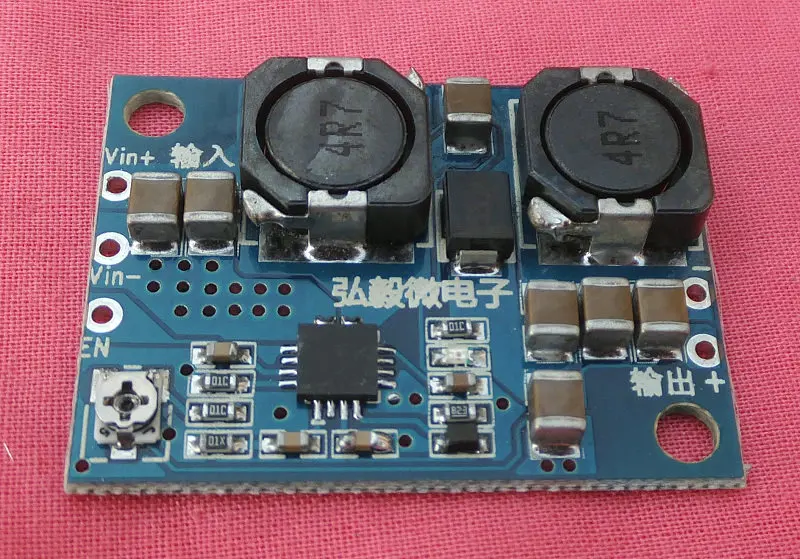

Descripción
La característica más importante del módulo elevador y reductor de este DC-DC es que el voltaje de entrada puede ser más alto que el voltaje de salida o más bajo que el voltaje de salida, al realizar la conmutación automática de aumento y reducción, ¡el voltaje de salida no tiene nada que ver con el voltaje de entrada!
Por ejemplo, quiero obtener un 12V estable en el rango de voltaje de entrada de 9V ~ 16,8 V, y luego puedo usar este módulo de aumento y reducción. Cuando el voltaje de entrada es inferior a 12V, el módulo funciona en el estado de aumento; Cuando el voltaje de entrada es superior a 12V, El módulo funciona en el estado de reducción, Y los dos estados de subir y bajar cambian automáticamente. Es decir Cuando el voltaje de entrada cambia entre 9 ~ 16,8 V, el voltaje de salida es estable a 12V.
El voltaje de salida de este módulo es ajustable, y el voltaje de salida se puede ajustar arbitrariamente entre 2,5 y 16V solo girando el potenciómetro en la placa.
Especificaciones:
- El voltaje de entrada es de 3 ~ 18V, y la salida se puede ajustar arbitrariamente entre 2,5 ~ 16V.
- Función de arranque suave, después de encender la fuente de alimentación, el voltaje de salida aumenta lentamente sin voltaje de impulso.
- Función de protección contra sobrecalentamiento.
- Función de protección contra cortocircuitos de salida, incluso si la salida es un cortocircuito, no se quemará.
- No tiene función de protección de conexión inversa de entrada, la conexión inversa debe quemarse.
- Volumen ultrapequeño: 33.3X25X5mm (largo X ancho X alto)
- El terminal habilitado (En) puede encender y apagar el voltaje de salida, que es equivalente a la función de interruptor suave. La conexión a tierra directa puede apagar el voltaje de salida y el módulo no funcionará. En este momento, todo el módulo está en modo de suspensión con bajo consumo de energía, y el consumo de energía es solo inferior a 10UA. Abra la salida si no está conectada (suspendida). Hay un tirón en el tablero, predeterminado (Suspendido)Abra la salida.
- Corriente de salida máxima: 1,5 A, que varía según el voltaje de entrada y el voltaje de salida. Los valores típicos son los siguientes:
Entrada 3,7 V, salida 5V: corriente de salida máxima 1A
Entrada 5V, salida 5V: la corriente de salida máxima es de 1,2 A.
Entrada 12V, salida 5V, corriente de salida máxima 1.5a
Entrada 9V, salida 12V: corriente de salida máxima 1A.
Entrada 12V, salida 12V: corriente de salida máxima 1A.
Entrada 16V, salida 12V: corriente de salida máxima 1,2 A.
Los valores típicos anteriores se miden en condiciones de temperatura ambiente de 25 grados, entorno de trabajo abierto y 24 horas de trabajo continuo.

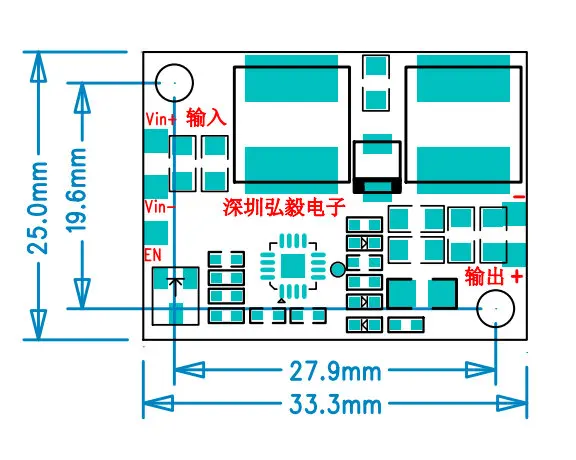

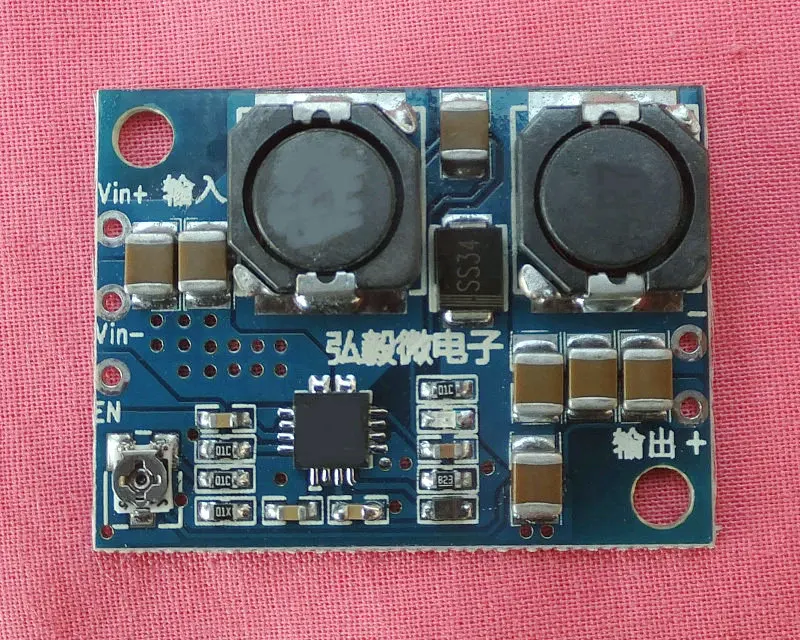

Tamaño de instalación:
El bricolaje electrónico requiere ciertos conocimientos profesionales y habilidades prácticas. Por favor, opere con cuidado para evitar el daño del factor antropogénico (como la conexión inversa del polo positivo de entrada y polo negativo y cortocircuito de salida).
Preguntas frecuentes:
- P: Me gustaría usar 2 baterías de litio en serie después del voltaje de salida regulado de 6V, ¿se puede lograr este módulo?
R: ¡Sí! 2. Una batería de litio en serie después de que el voltaje esté en el rango de 5,5 ~ 8,4 V entre el uso del módulo de aumento/reducción puede cumplir con sus requisitos. Voltaje de entradaCuando se cambia entre 5,5 ~ V, la salida permanece sin cambios a 6V. - P: Quiero usar 4 baterías de litio en serie para estabilizar la salida de 12V. ¿Se puede realizar este módulo?
R: ¡Sí! El rango de voltaje de 4 baterías de litio conectadas en serie está entre 12 y 16,8, y puede cumplir con sus requisitos utilizando este módulo de aumento y reducción. Cuando el voltaje de entrada cambia entre 12 y 16,8 V, la salida permanece sin cambios a 12V.
Todo tipo de aplicaciones prácticas no se enumeran una por una. Si tiene alguna pregunta, consulte al propietario.
