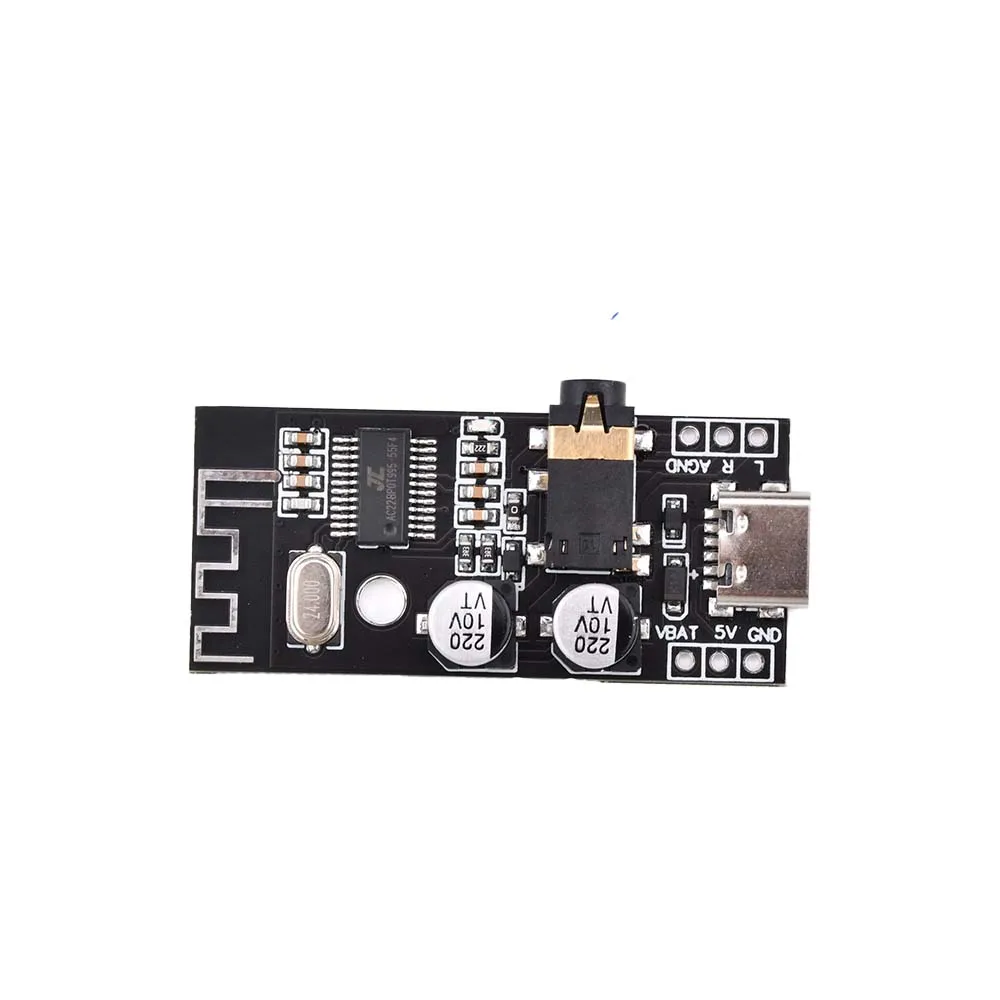

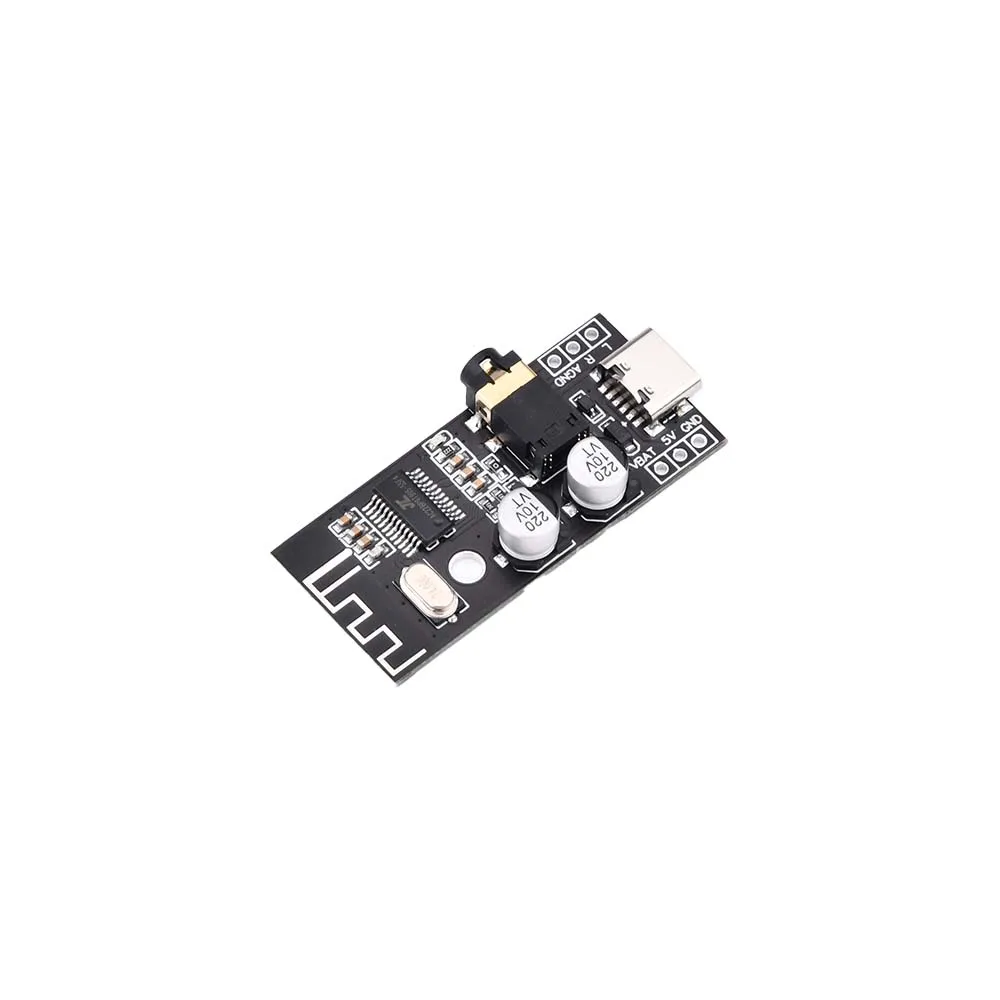

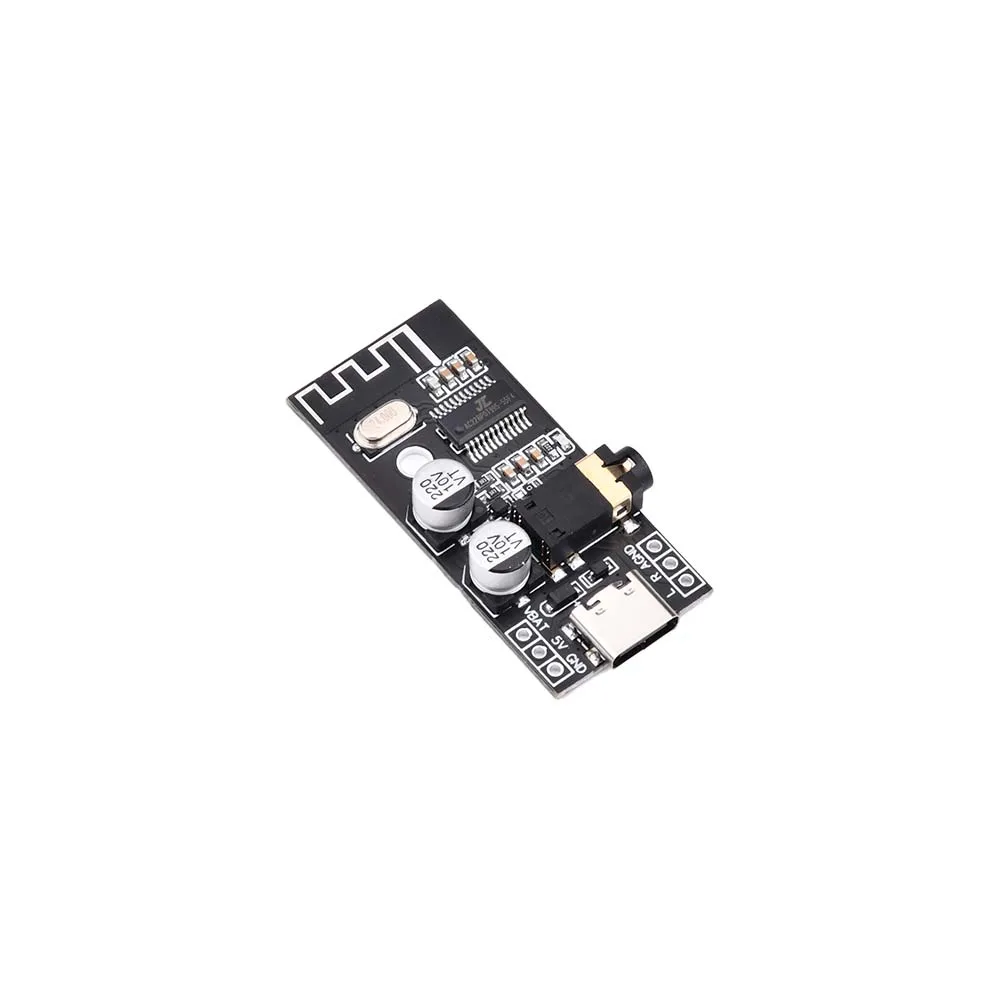

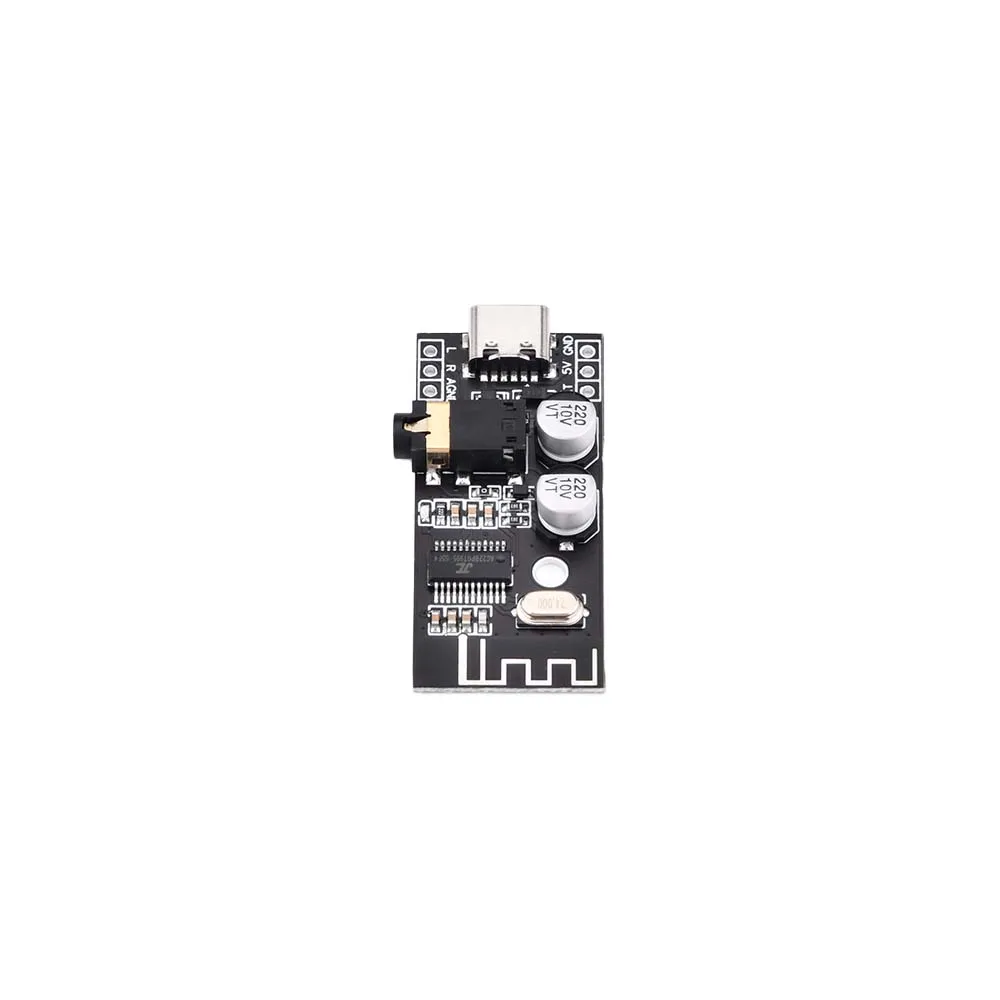

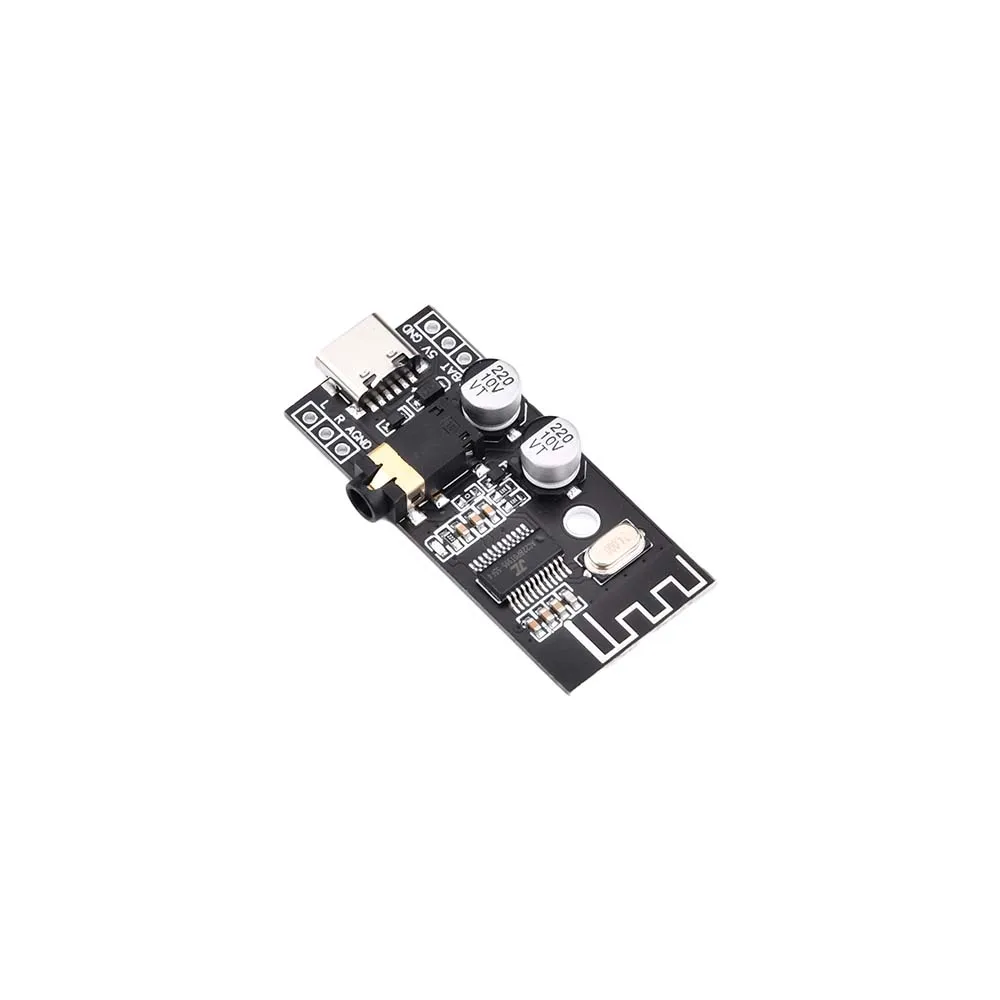

Módulo de Audio inalámbrico Bluetooth MH-MX28, interfaz tipo C, decodificador MP3 sin pérdidas, placa receptora de Audio, módulo de sonido estéreo inalámbrico

Características:
1.Interfaz tipo C recientemente actualizada;
2. Esquema de diseño Bluetooth de baja potencia, que admite la última transmisión Bluetooth 5.1 y reproducción estéreo sin pérdidas de doble canal;
3.Después de que el módulo esté conectado a Bluetooth, puede realizar rápidamente la transmisión inalámbrica Bluetooth, lo cual es muy conveniente;
4.En un entorno abierto, la distancia de conexión Bluetooth puede alcanzar los 20 metros;
5.Ampliamente utilizado en varias recepciones de audio Bluetooth, diversas modificaciones de audio DIY, etc.

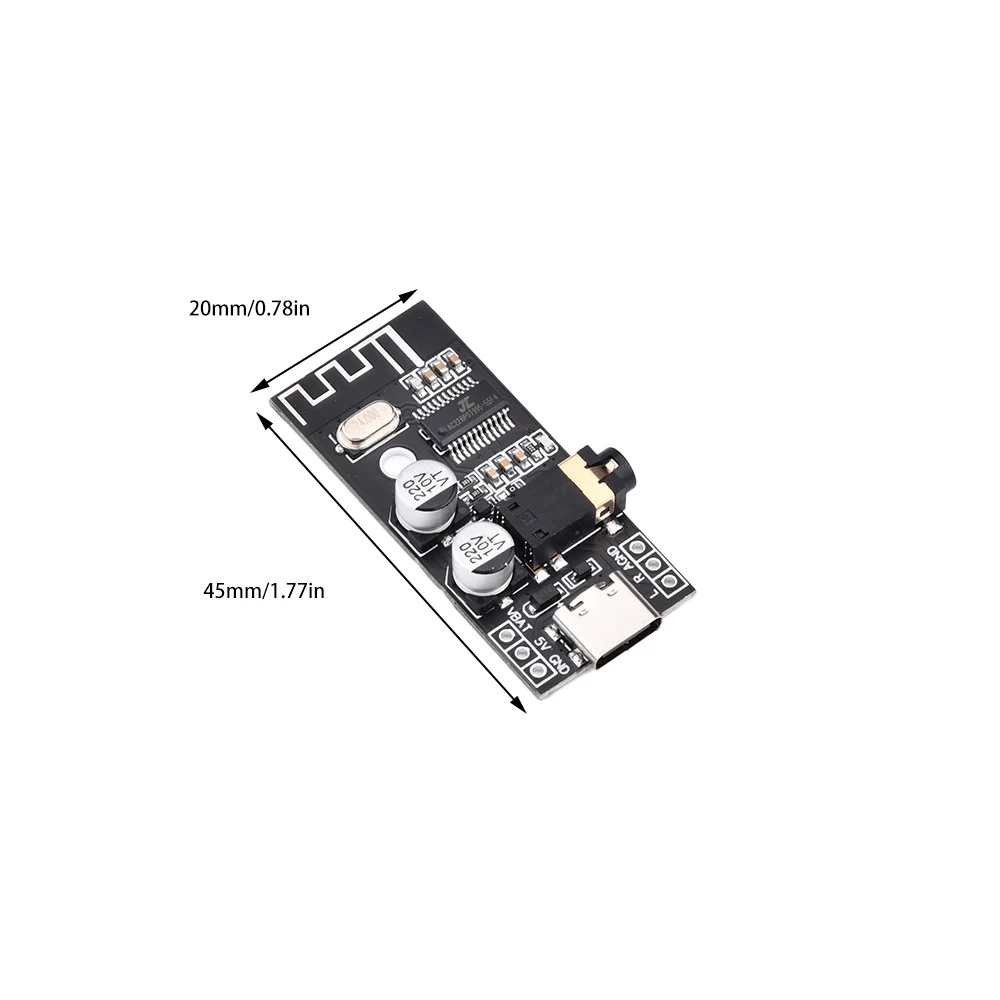

Parámetros:

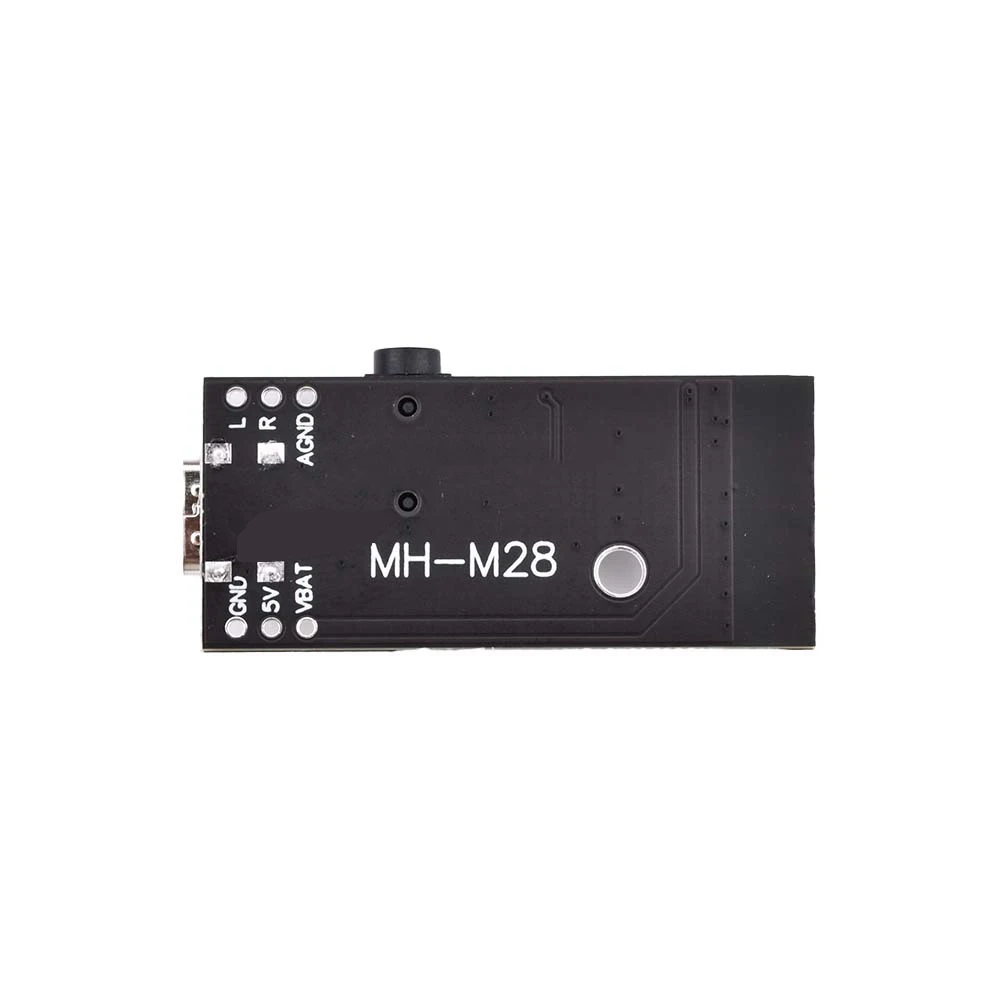

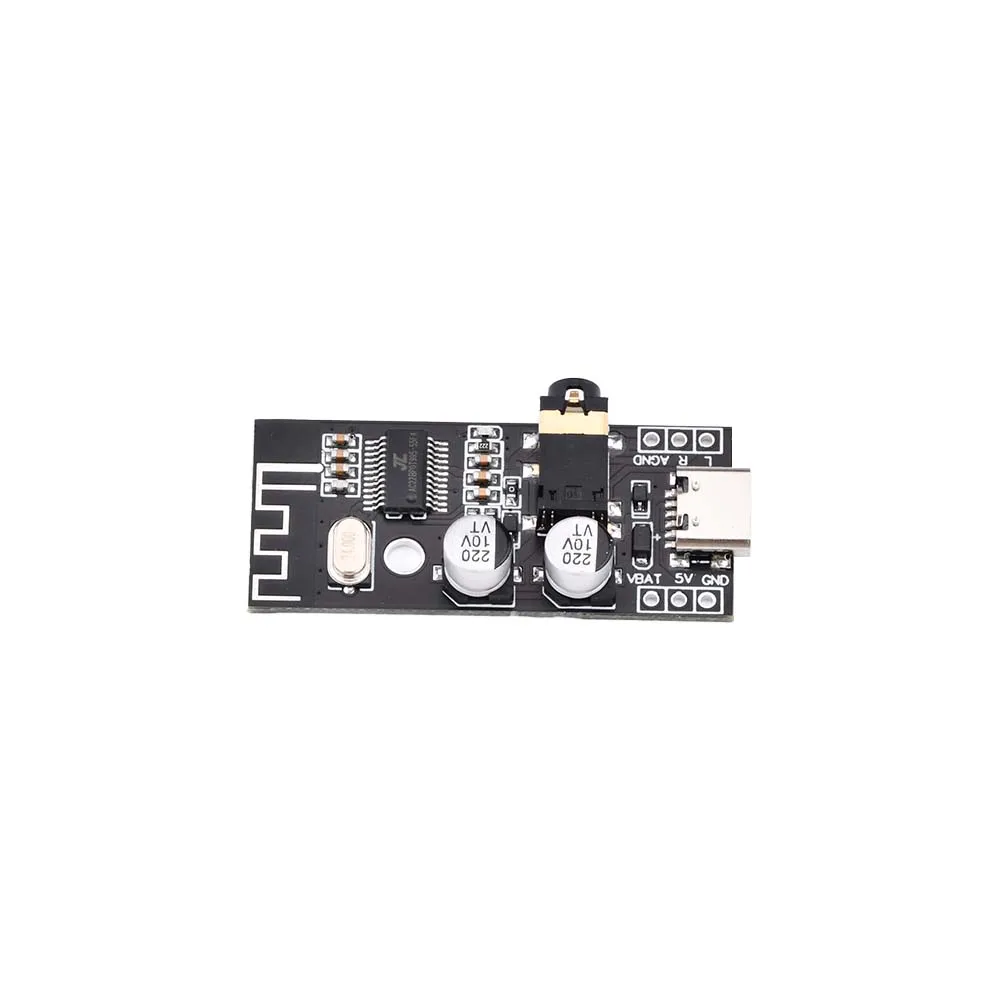

No.Descripción del pin
1 fuente de alimentación de 5V positiva 5V
Cátodo de fuente de alimentación 2 GND
3 cátodo de batería de litio VBAT 3,7-4,2 V
Salida de canal izquierdo de 4 L
Salida de canal derecho 5 R
6 Tierra de audio AGND

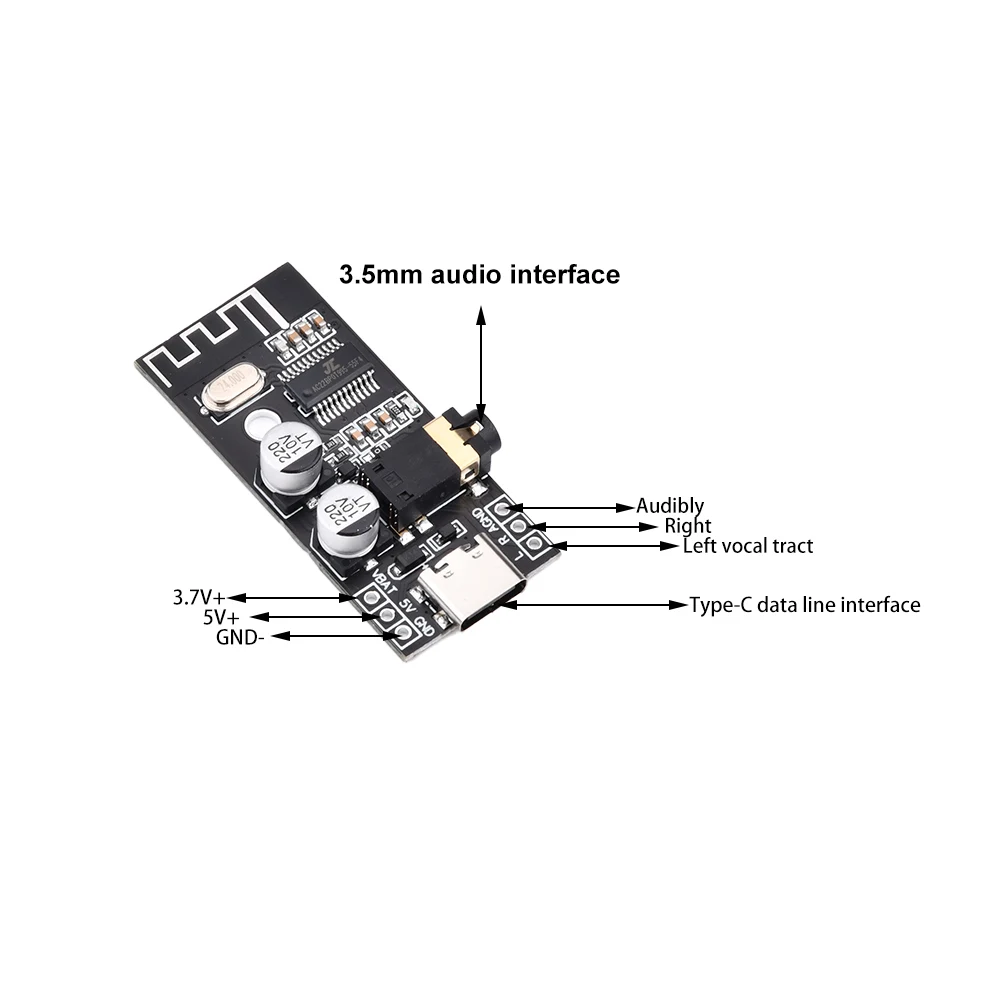

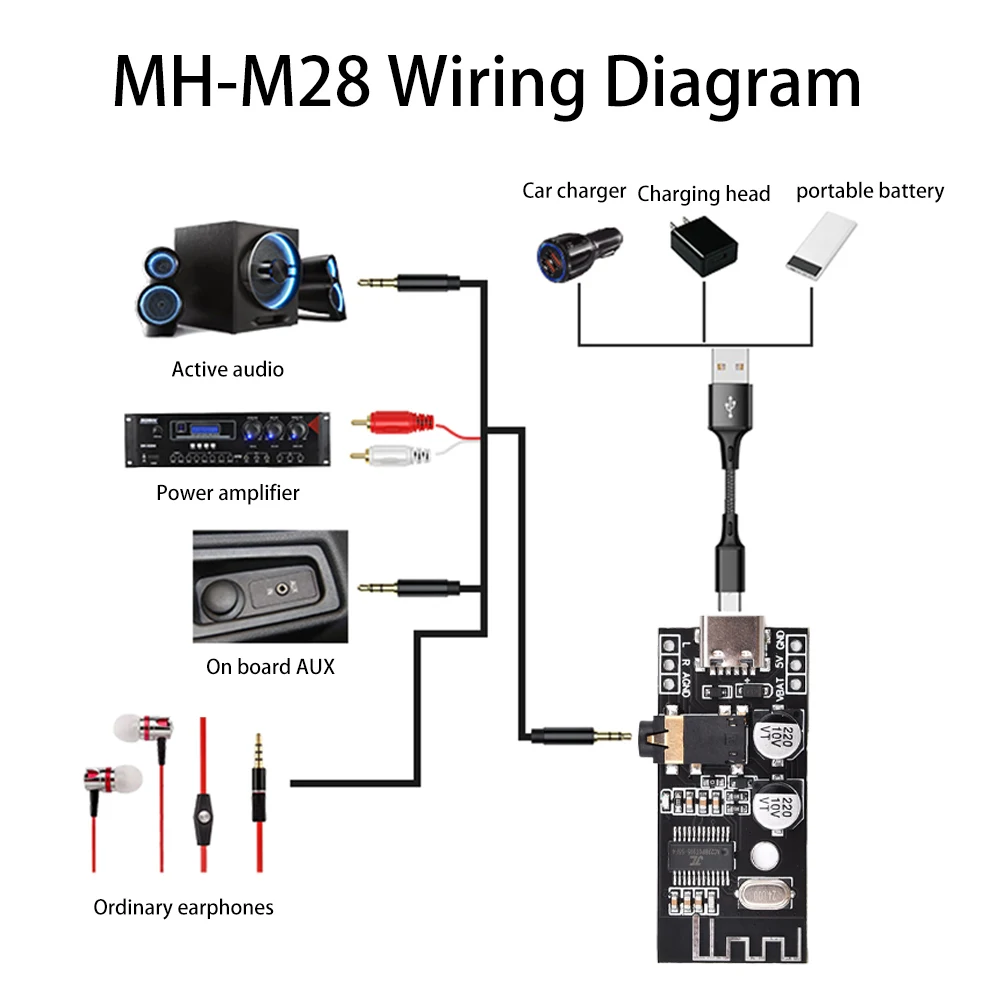

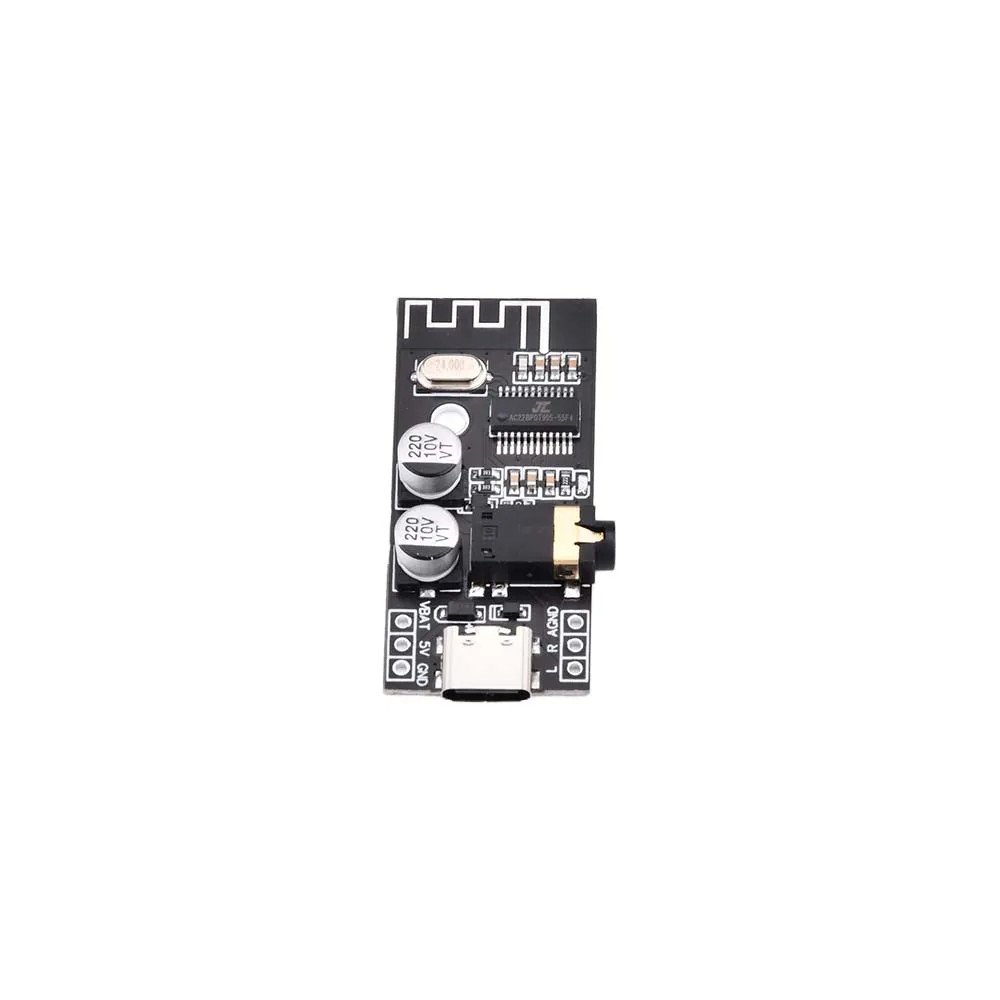

1.Fuente de alimentación: el tipo C de 5 V se puede usar directamente como fuente de alimentación, o se puede conectar otra fuente de alimentación de 5 V o una batería de litio de 3,7 V (como se muestra en la siguiente figura).Tenga en cuenta que las interfaces de fuente de alimentación de 5 V y 3,7 V son diferentes.El voltaje de 5 V está conectado a 5 V y GND, y la batería de litio de 3,7 V está conectada a VBAT y GND.
2.Salida de audio: los auriculares se pueden conectar directamente a la interfaz de audio de 3,5 mm o cablear para la entrada de audio de la placa del amplificador de potencia (la interfaz L/R/AGND que se muestra en la figura se puede cablear directamente).
asuntos que requieren atención:
Interferencia de señal: la antena Bluetooth es extremadamente vulnerable a las interferencias de señales electromagnéticas fuertes o de alta frecuencia, y debe colocarse lo más lejos posible de los dispositivos inalámbricos.Y el tablero no estará cerca de objetos metálicos y se mantendrá una cierta distancia.
Si hay un ruido de corriente en la placa del amplificador de potencia, que es causado por la interferencia del cable de tierra, se recomienda que el terminal de salida del módulo Bluetooth no utilice el cable del enchufe y que el cable se suelde, especialmente el cable de tierra..El cable no debe ser demasiado largo, cuanto más corto, mejor y más grueso debe ser el cable.Para el problema de la conexión a tierra de audio en el punto de conexión a tierra de la placa del amplificador de potencia, es necesario conectarlo a la tierra del terminal de entrada de audio del amplificador de potencia.Este punto de conexión a tierra se puede soldar en diferentes posiciones para lograr el sonido de corriente más baja.Se recomienda alimentar el Bluetooth y la placa del amplificador de potencia por separado, y la tierra del Bluetooth y la tierra del amplificador de potencia deben aislarse.
Como este producto está diseñado como una placa desnuda, no toque los componentes de la placa con las manos tanto como sea posible, ya que podría provocar que la electricidad estática matude el chip y provoque quemaduras.

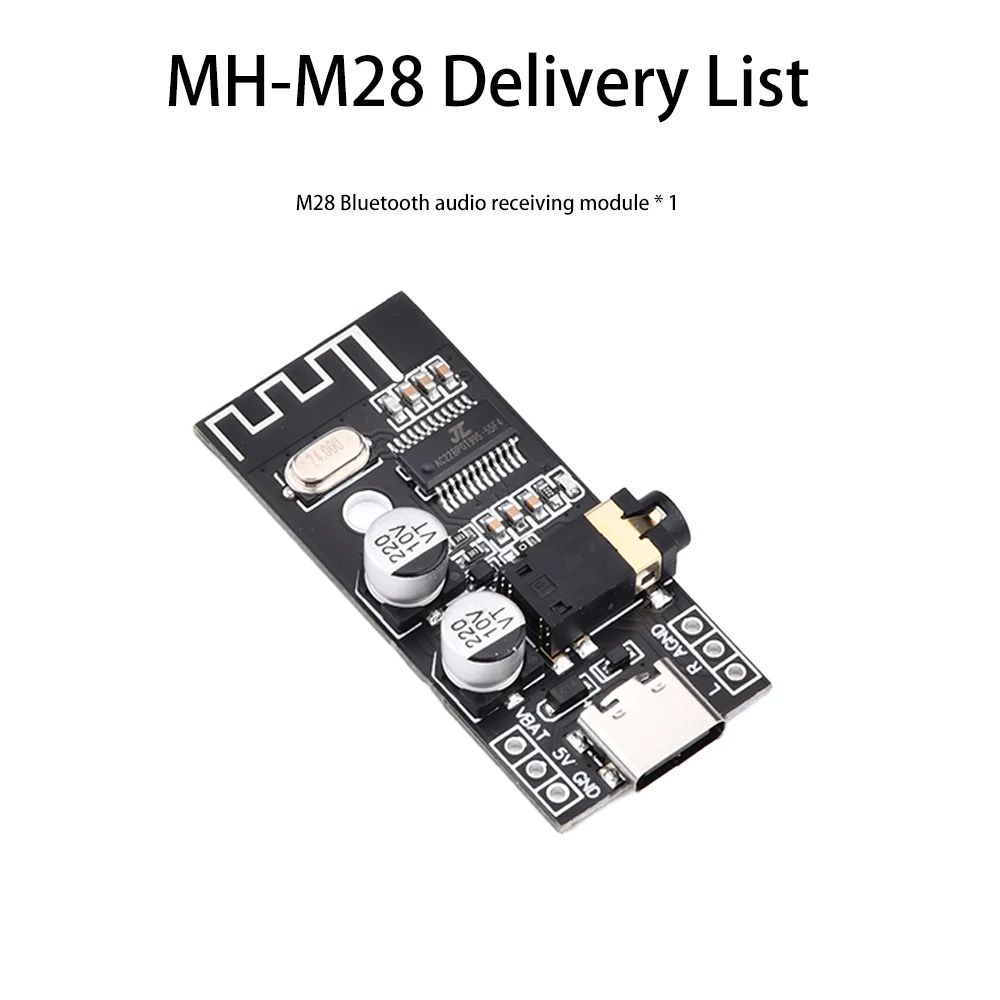

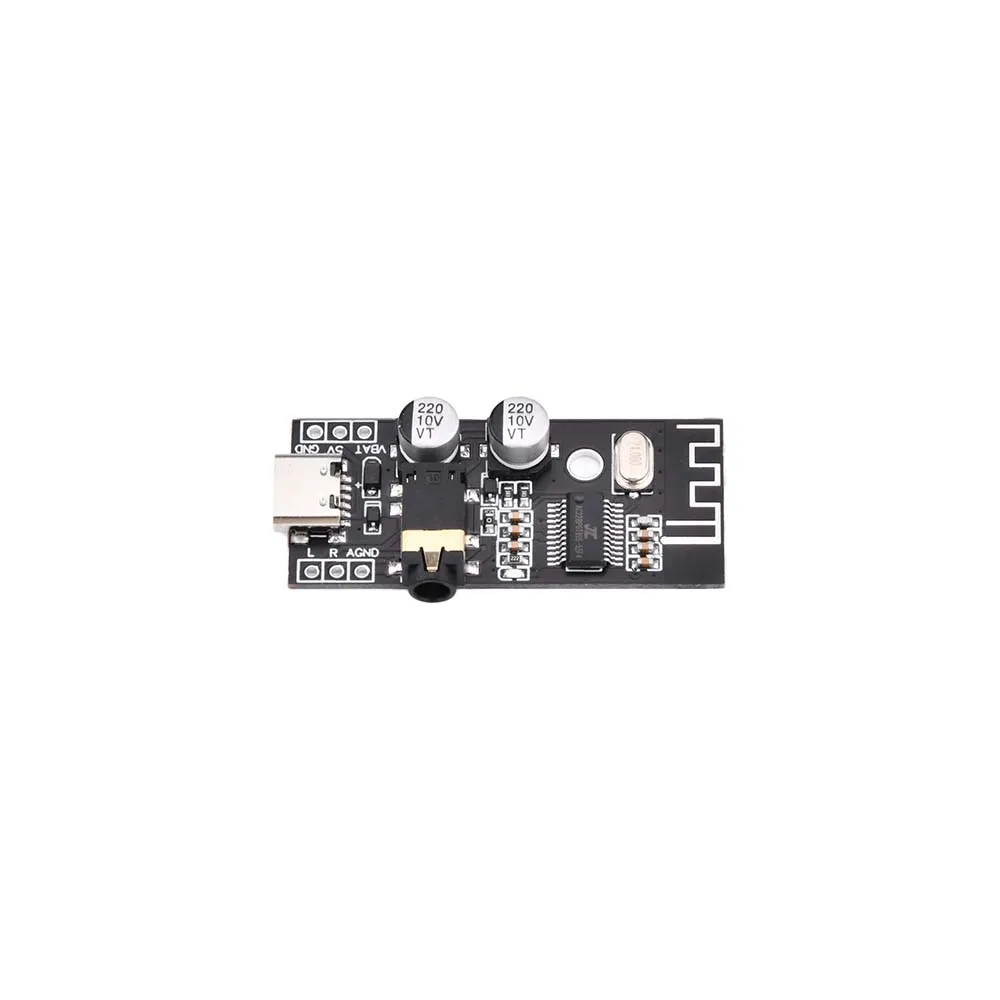

El paquete incluye:
1 * módulo
