Descripción
Características
El módulo de atenuación táctil puede lograr el control del interruptor táctil de iluminación LED y el ajuste de brillo.Tiene las siguientes características y ventajas:
1. El brillo de la luz se puede ajustar según las necesidades, elija un amplio rango, fácil de operar.
2. Puede tener un medio (como vidrio, acrílico, plástico, cerámica, etc.)Protección de aislamiento para lograr el caso de tacto, alta seguridad.
3. Rango de voltaje de la aplicación, puede estar entre 2,4 ~ 4,5 V opciones arbitrarias.
4. El circuito de aplicación es simple, menos dispositivos periféricos, comodidad de procesamiento y bajo costo.
5. Características antiinterferencias de energía e interferencias de teléfonos móviles.EFT puede alcanzar ± 2KV o más; Cerrar interferencias de teléfonos móviles multiángulo,
La sensibilidad y confiabilidad de la respuesta táctil no se ven afectadas.
6.Instalación: sin contacto directo con la lámina de cobre, puede atravesar más de 3 mm de vidrio acrílico o plástico con atenuación.
7.Usos: control de módulos LED, luces y otros productos.Aplicable a lámparas de mesa de interior, atenuación de iluminación LED, luces de bricolaje que atenúan los mejores accesorios.
8.Función: tacto de una sola línea, uso del principio táctil capacitivo, tentáculos con sensor sensible que pueden ser.El valor predeterminado es una función de interruptor, función de atenuación, con memoria de brillo que oscurece gradualmente la función de atenuación continua táctil del LED.Encienda las luces lentamente, apague las luces lentamente y evite eficazmente la irritación ocular.
9.Modo de atenuación: atenuación PWM continua

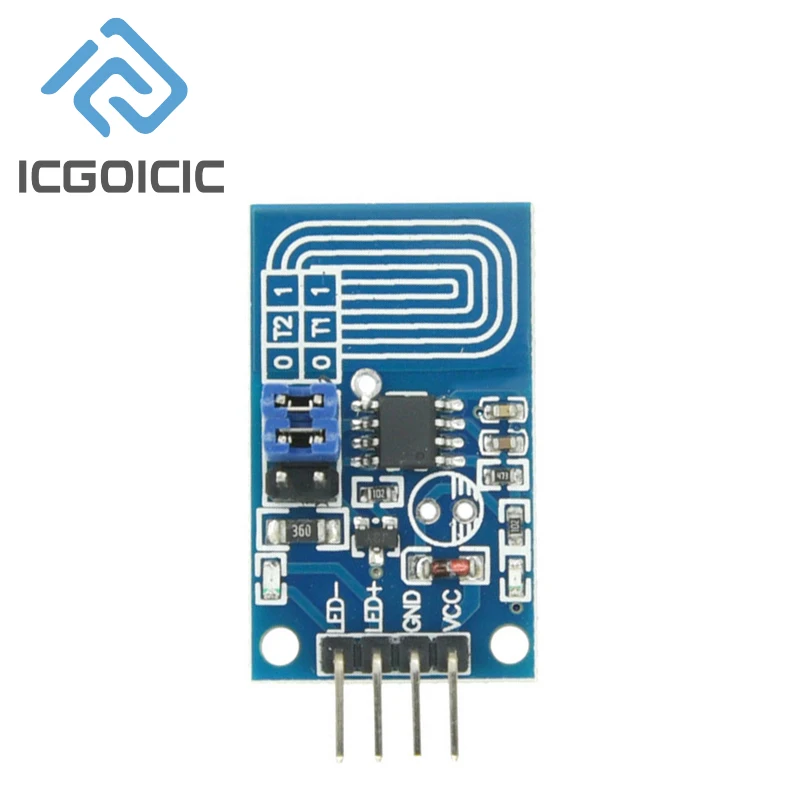

10.Cableado: PCB (VCC, GND) para la entrada de energía, (LED +, LED-) para las luces LED son positivos y negativos (huella digital) para el área táctil, pero también cables de cableado (tenga en cuenta que el cableado no es demasiado largo, salida Después del referencia con un pequeño cobre para hacer el área de inducción), se recomienda un área de cobre de 2x3 cm aproximadamente.El módulo de lámina de cobre viene con una lámina de cobre en el costado de la carcasa.
11.Utilice el método
A) Haga clic para tocar (duración del toque inferior a 550 ms), puede lograr el control de apagado de la luz.Toque con un clic, luz; Una vez más haga clic en tocar, apague la luz.El brillo inicial de la luz se fija al 90% del brillo total.
B) El toque prolongado (duración del toque superior a 550 ms), puede lograr un ajuste de brillo continuo de la luz.Una pulsación larga de la luz, el brillo de la luz aumentó gradualmente, el brillo de la luz cuando se libera el tiempo correspondiente para liberar el brillo, si el tiempo de pulsación larga es de más de 3 segundos, entonces el brillo de la luz alcanza el brillo máximo ya no cambia;El brillo de la luz disminuye gradualmente, el brillo de la luz cuando se libera el tiempo correspondiente para liberar el brillo, si el tiempo de presión prolongada es de más de 3 segundos, entonces el brillo de la luz ya no cambia el brillo
El So bucle.
12.Consejos para depuración
Si hay un disparador falso durante la depuración, o si no se activa, puede causar lo siguiente:
A) la línea táctil es demasiado gruesa b) la línea táctil es demasiado larga c) el cobre no es lo suficientemente grande d) cerca del lado de la fuente de alimentación conmutada de la interferencia e) parámetro táctil C1 irrazonable
Características técnicas:
La entrada TI Touch corresponde a la salida de control de iluminación LED.Hay cuatro tipos de funciones que pueden seleccionar los pines T1 y T2 antes de aplicar la alimentación.
Estado a decidir.detalles de la siguiente manera:
1. T1=1, T2=1 corresponde a: sin memoria de brillo, función de atenuación continua táctil LED oscura de repente
