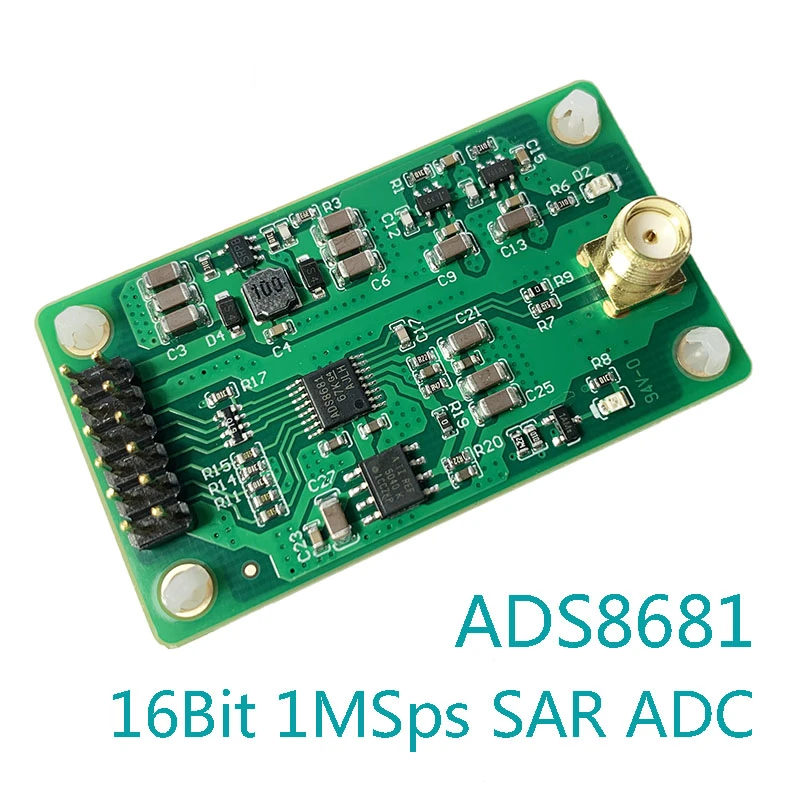

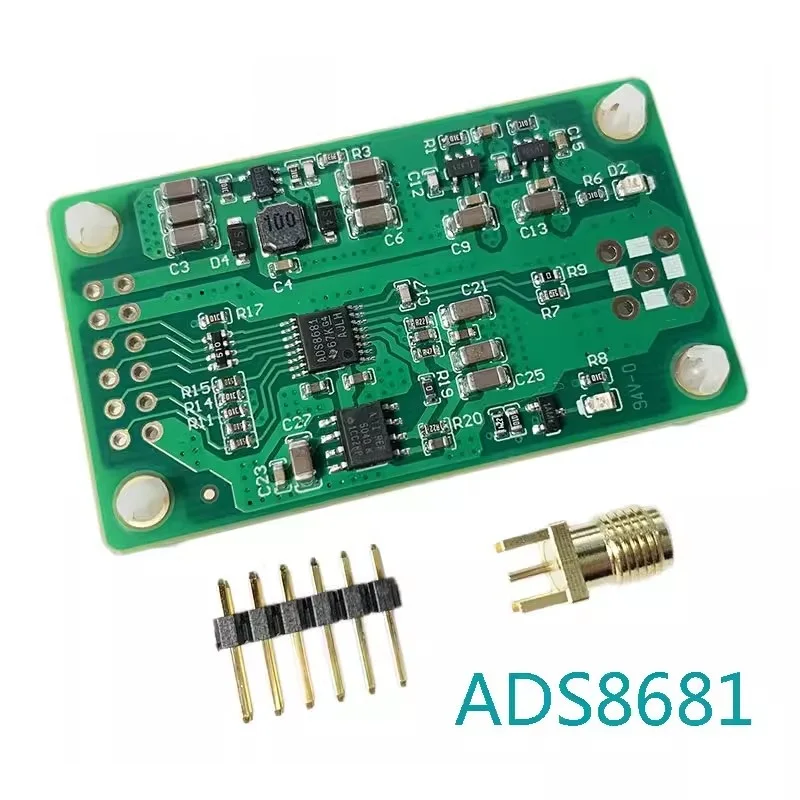

Módulo de aplicación ADS8681 16Bit 1Msps SAR ADC módulo Bipolar único 2,56-12.288V entrada

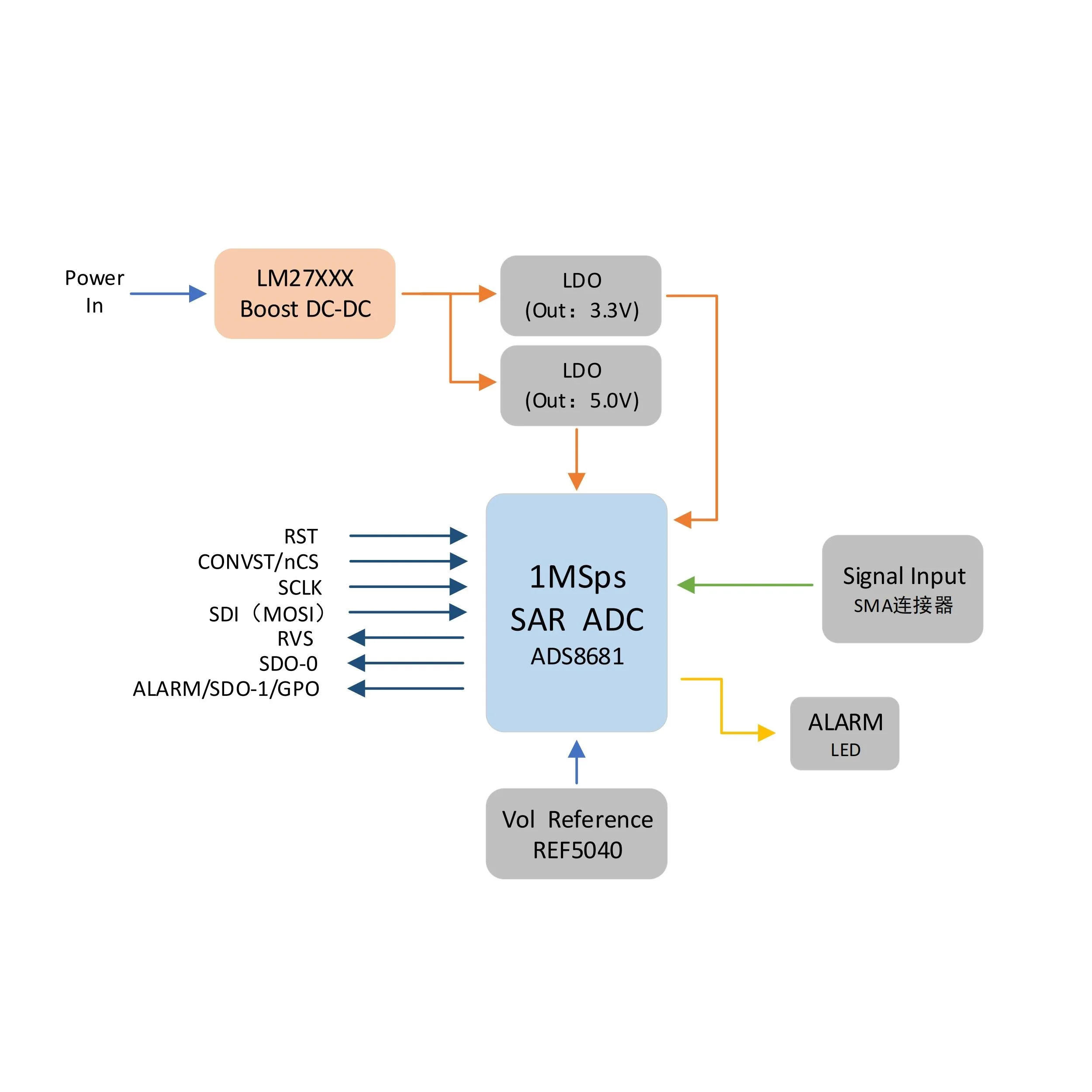

Módulo de aplicación ADS8681 completo

Fuente de alimentación única, 3,0-7Vdc (5Vdc/15mA Typ)

Canal único 16Bit 1Msps SAR ADC

Rango unipolar: 0V-12.288V, 0V-10,24 V, 0V-6.144V y 0V-5,12 V

Rango bipolar: ± 12.288V, ± 10,24 V, ± 6.144V, ± 5,12 V y ± 2,56 V.

Impedancia de entrada resistiva constante ≥ 1MΩ

P: ¿Los conectores están soldados?

R: Los conectores no están soldados.

P: ¿Cuáles son los parámetros de ancho de banda analógico?

R: En todos los rangos de entrada-el ancho de banda de 3DB es de 15KHz y el ancho de banda de-0.1DB es de 2,5 KHz.
