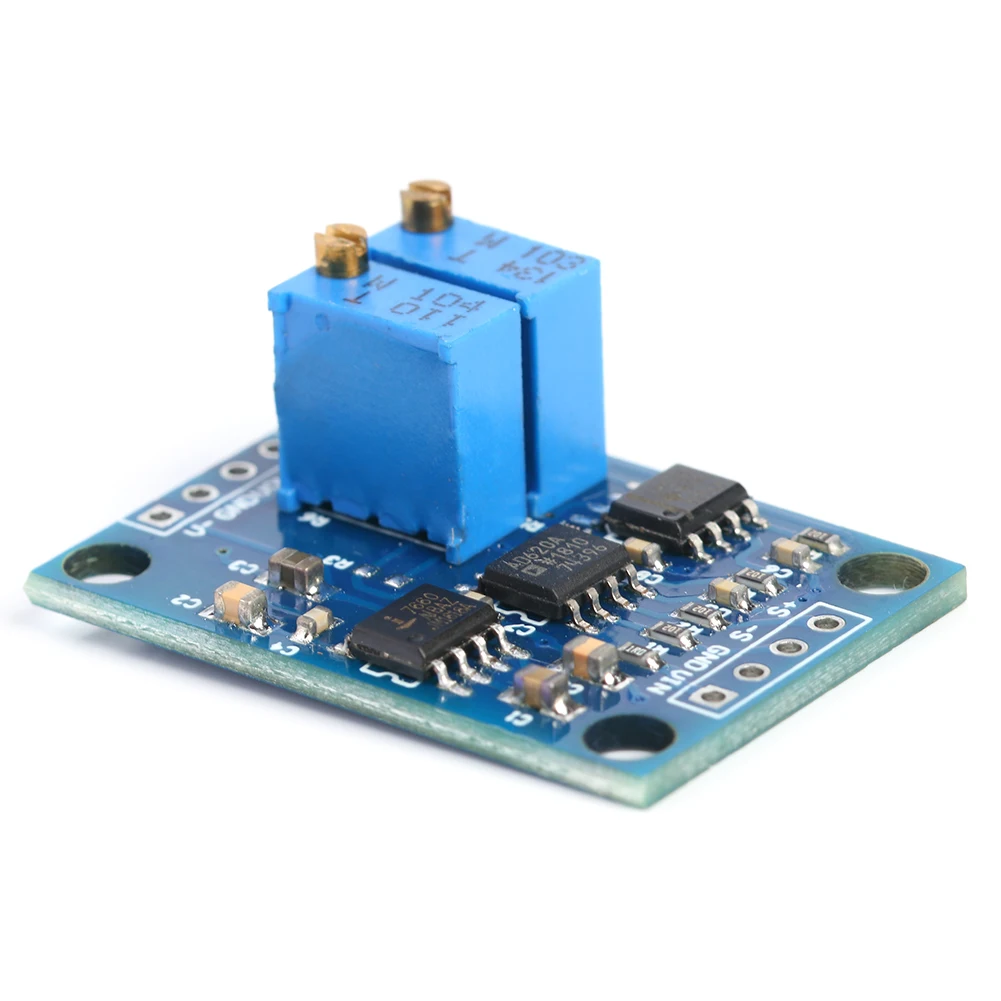

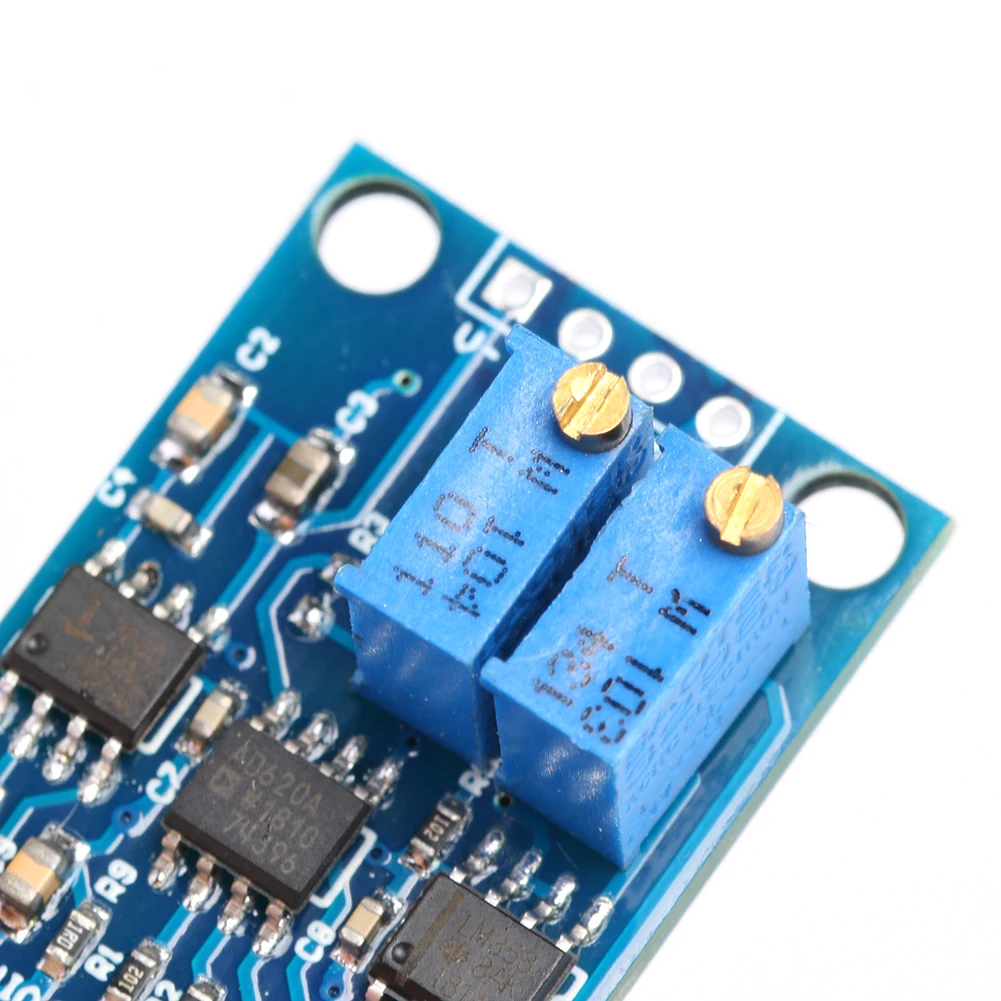

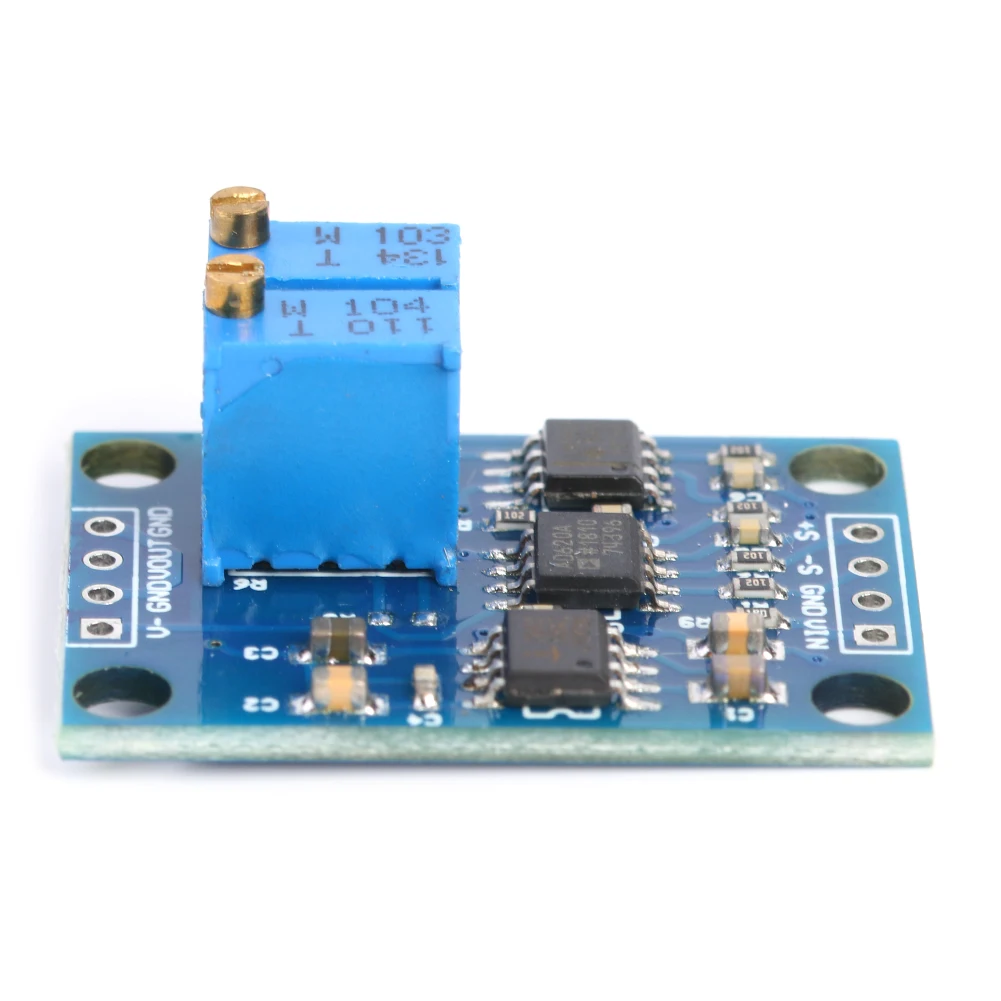

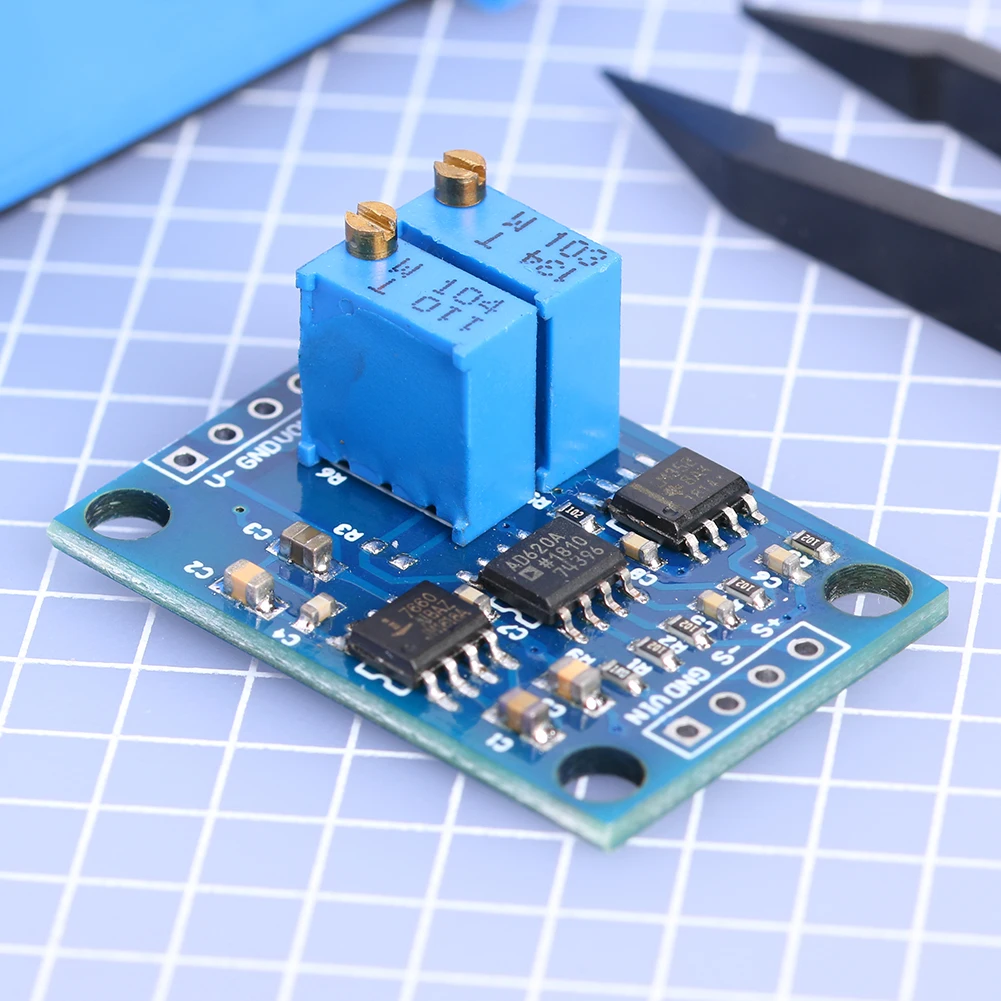

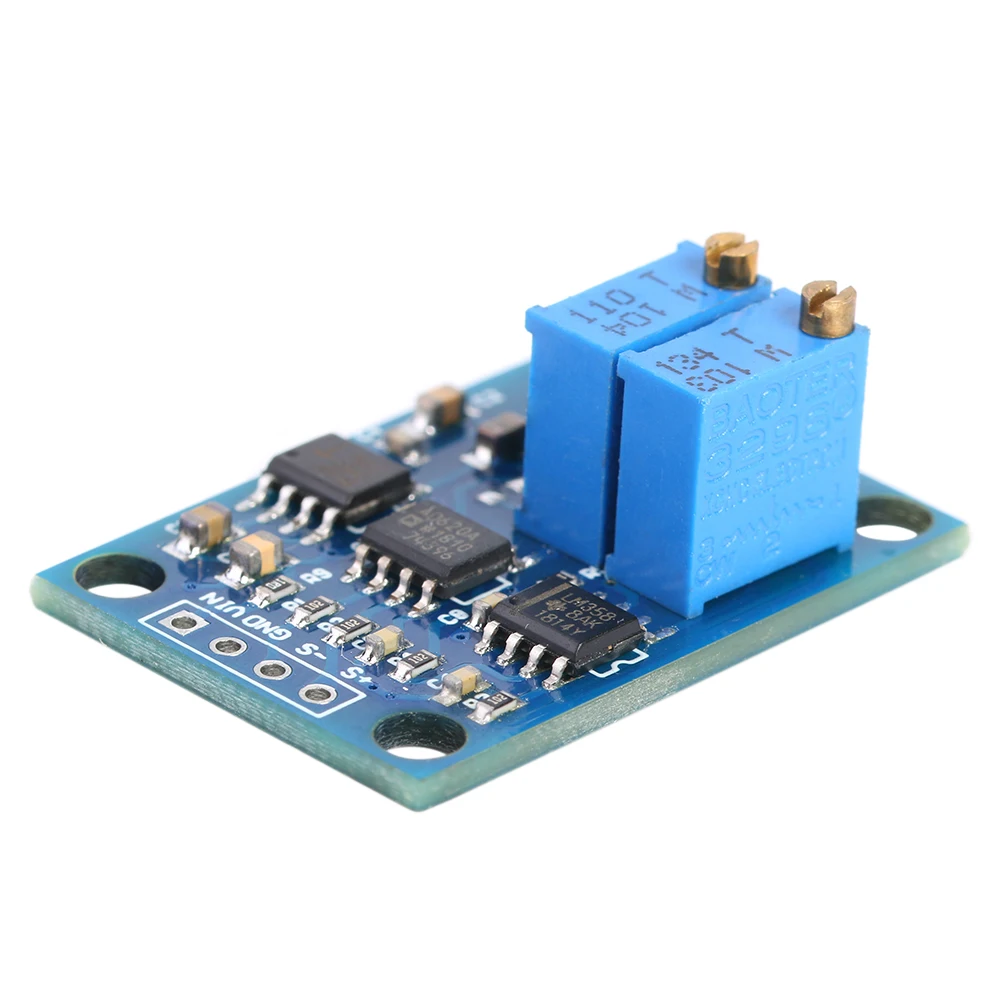

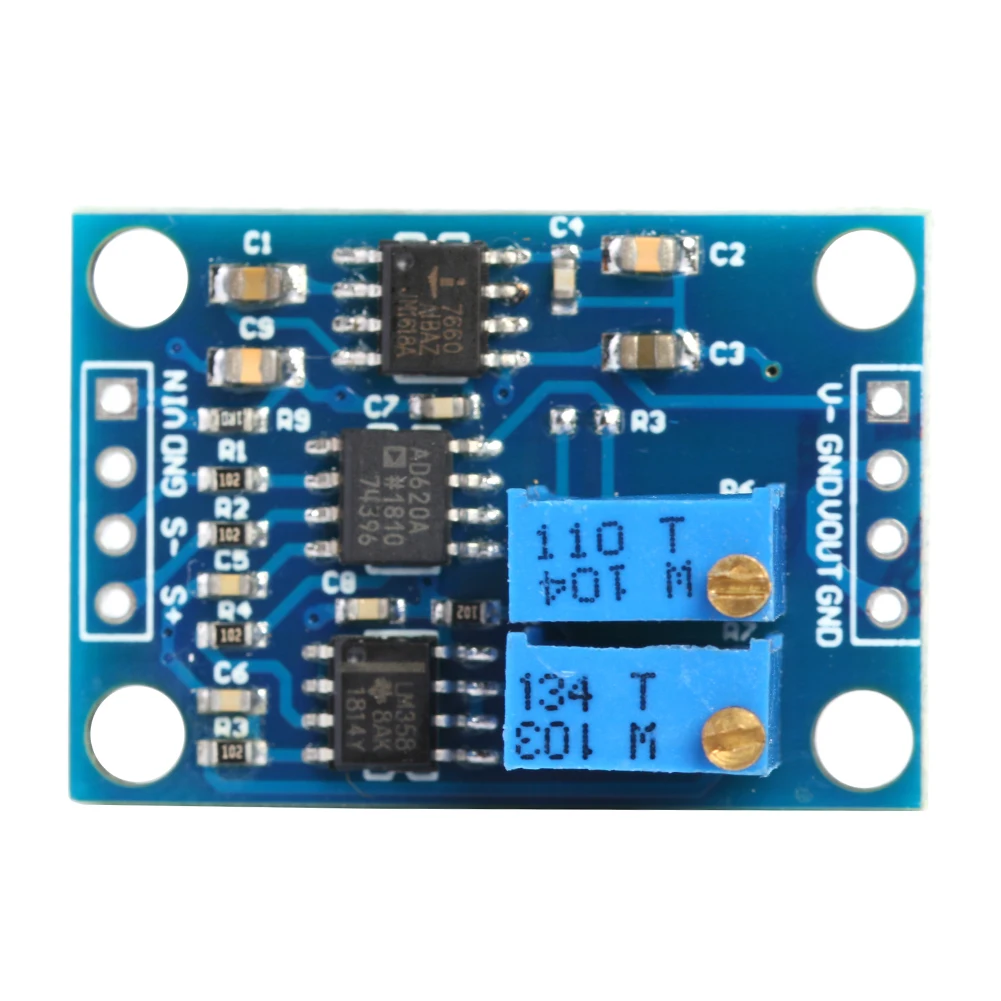

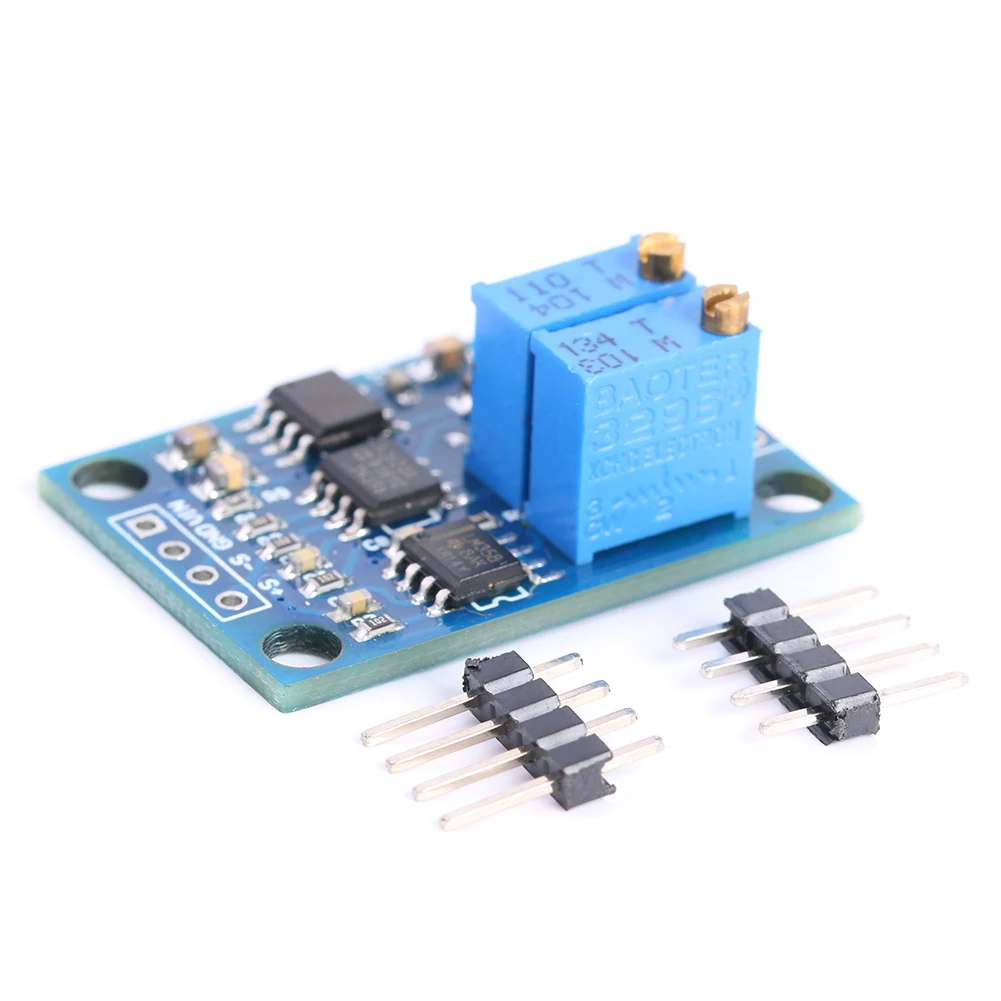

Amplificador de voltaje de microvoltios mV AD620 de alta precisión de 3-12V CCMóduloInstrumentación de señal pequeñaAmplificadorTablero
Descripción:
Usando AD620 como amplificador principal, puede amplificar el voltaje uV, mV. Ampliación 1,5-10000 de aumento, ajustable. Alta precisión, bajo desplazamiento, mejor linealidad. Cero ajustable para mejorar la precisión. Se puede utilizar para la amplificación de señal AC, DC. Se requiere una cierta base electrónica para el uso de este módulo.
Característica:
1. Amplio rango de voltaje de suministro: La amplificación AD620 de este producto se puede amplificar en microvoltios, milivoltios, en comparación con la precisión de amplificación LM358, mejor linealidad, rango de salida de voltaje máximo de ± 10V.
2. Rango de Aumento: aumento de hasta 1000 veces, solo se puede ajustar a través de un potenciómetro.
3. Cero ajustable a través del potenciómetro cero para ajustar el cero, mejorar la precisión, no habrá fenómeno de deriva cero para satisfacer las necesidades del cliente.
4. Una salida de voltaje negativo: el módulo utiliza un voltaje negativo de salida de chip 7660A (-Vin), se puede proporcionar al cliente para conducir otra carga de potencia dual.

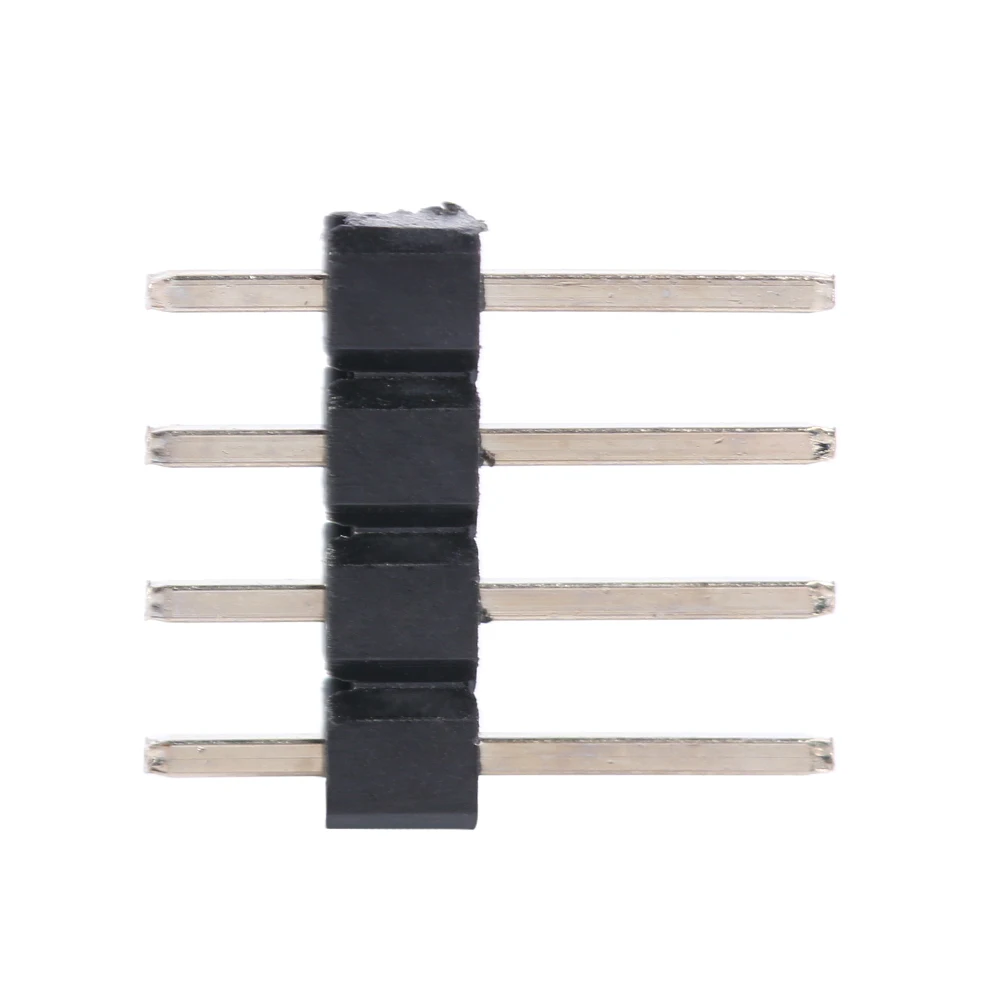

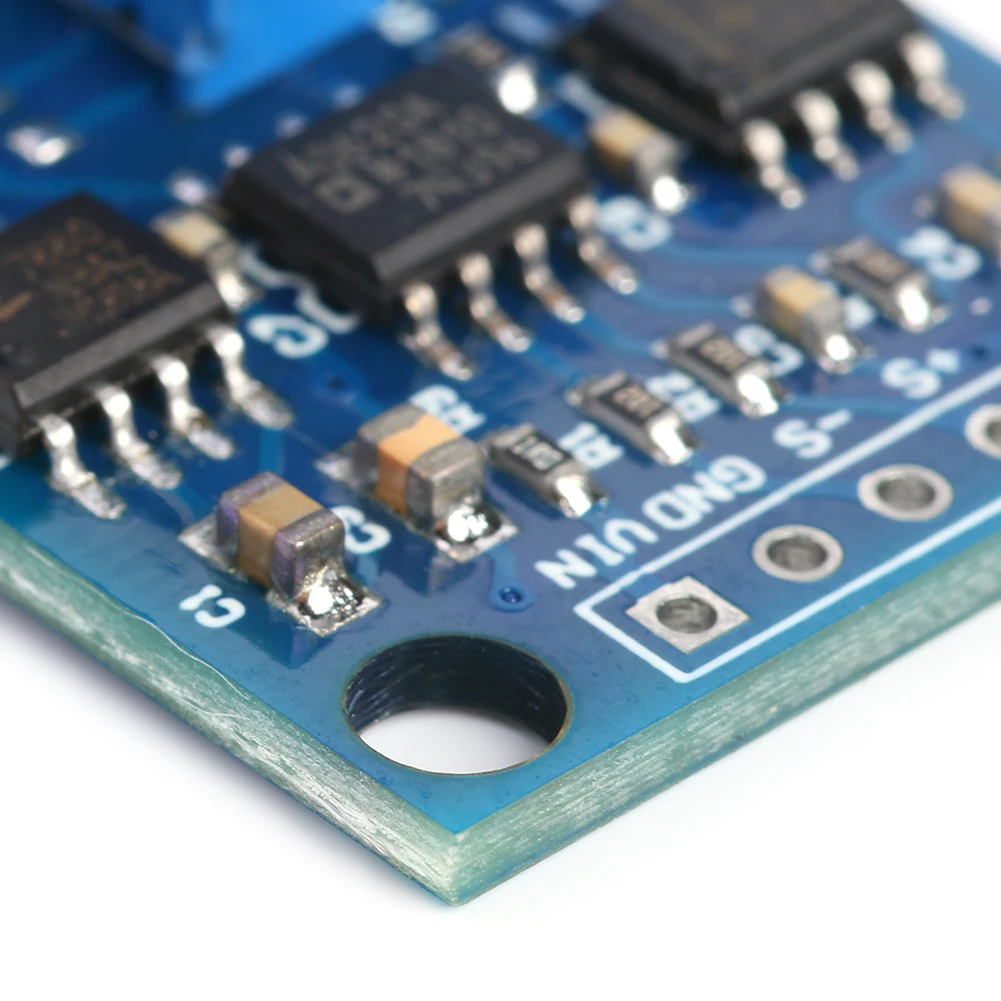

5. Tipo mini: distribuido uniformemente alrededor de los cuatro orificios de posicionamiento de 3mm, ambos lados del orificio de paso estándar de 2,54mm.
Especificación:
Voltaje de entrada: 3-12V DC
Aumento: 1,5-1000 veces ajustable, cero ajustable
Voltaje de entrada de señal: 100uV-300mV
Rango de salida de señal: ± (Vin-2V)
Salida de voltaje negativo: superior a-Vin. Como el problema de resistencia de salida del chip de voltaje negativo, la salida real es mayor que-Vin, cuanto mayor sea la potencia de carga, mayor será la caída de voltaje negativo
Voltaje de compensación: 50μV
Corriente de polarización de entrada: 1,0 nA (máx.).
Relación de rechazo de modo común: 100 dB
Desviación de voltaje compensado: 0.6uV / ℃ (máximo)
Estabilidad: 2uV/mes máximo
Tamaño del producto: 30*21*11/1.18*0,83*0,43"
Nota:
1. Puede haber ligeras desviaciones de tamaño debido a la medición manual, diferentes métodos de medición y herramientas.
2. Es posible que la imagen no refleje el color real del artículo debido a la diferente luz de fotografía, ángulo y monitor de pantalla.

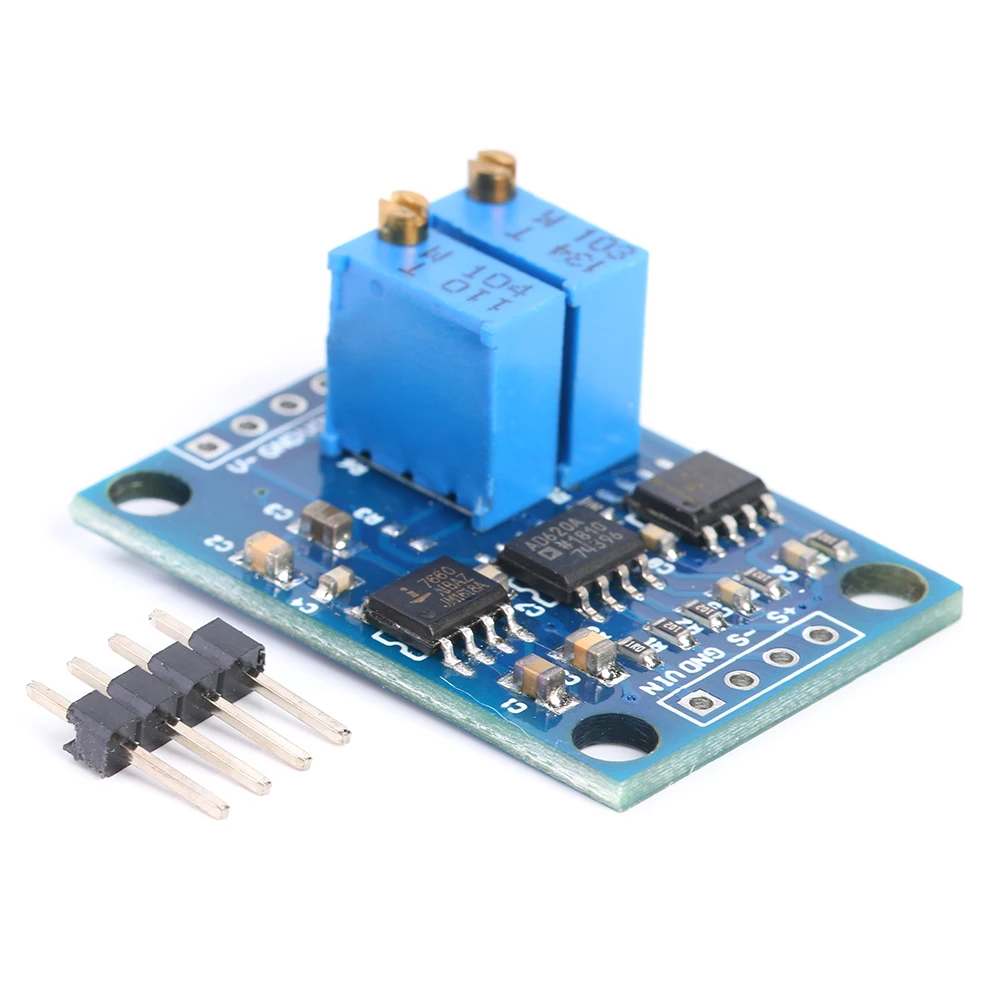

1 X Módulo amplificador de instrumentación de señal pequeña
