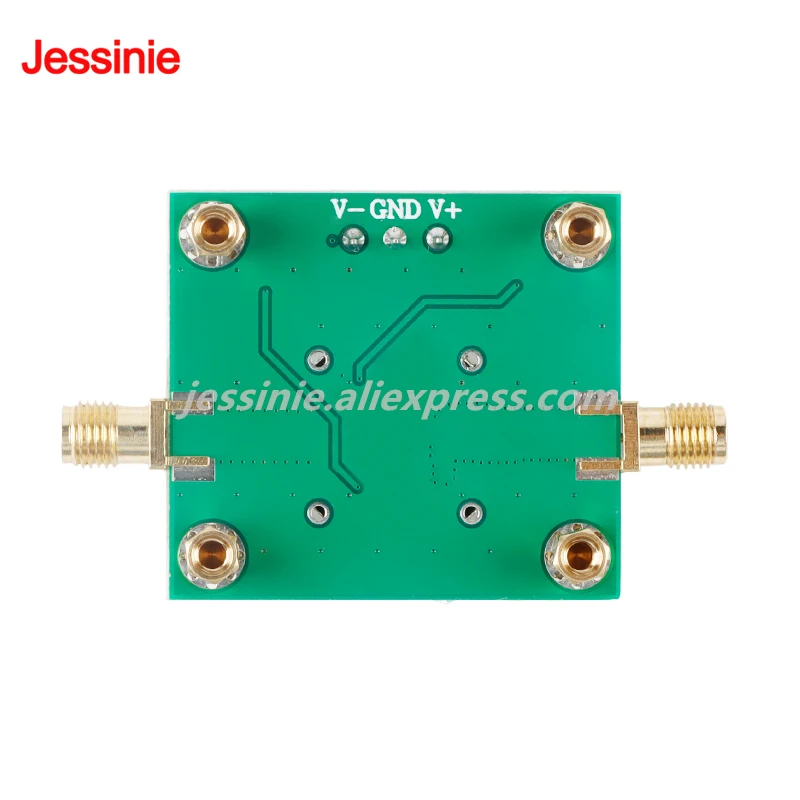

Módulo amplificador de transimpedancia de alta velocidad OPA855, fotodetección APD PIN, placa de conversión TIA IV 1KV/A 10KV/A 1MV/A AD8015

Introducción del producto
El amplificador de transimpedancia OPA855 es un circuito de conversión IV de alta velocidad y alto ancho de banda.El chip tiene un producto de ancho de banda de ganancia nominal de 8 GHz.Generalmente se utiliza en la conversión de luz pulsada y en algunos lugares de detección de corriente débil.La resolución de corriente mínima del módulo es 0,1uA.El módulo tiene un ancho de banda de señal analógica mejor que 200M, compatible y adaptable a la mayoría de los fotodiodos PD y diodos APD de avalanche Hz.El chip principal del módulo es el chip OPA855 de alto ancho de banda de TI.El amplificador operacional tiene las características de un ancho de banda extremadamente alto y una corriente de polarización baja.Los módulos se suelen utilizar para la fotodetección de alta velocidad, la detección de impulsos de luz y la detección de sustancias fluorescentes, etc.

Especificaciones del producto

Modelo de módulo: amplificador de transimpedancia 0PA855
Tipo de módulo: amplificador de corriente a voltaje
Voltaje de alimentación del módulo: ±2,5 V (TYP), ±2,75 V (MÁX.)
Corriente de alimentación del módulo: ± 20mA
Forma de señal de entrada: corriente de un solo extremo
Rango de corriente de entrada: 3 mA (MAX) (diferentes resistencias de retroalimentación corresponden a diferentes corrientes máximas)
Resolución mínima de corriente de entrada: 0,1uA
Rango de frecuencia de entrada: DC-200MHz (una gran resistencia de retroalimentación significa un ancho de banda más pequeño)
Impedancia de entrada: 1K ohmios
Rango de voltaje de salida: 3Vpp (MAX) (el voltaje de salida está dentro de la fuente de alimentación)
Corriente de salida: ±5mA (MÁX.)
Voltaje de salida del módulo: Vout=-Iin*R1
Protección del módulo: protección de conexión inversa de energía

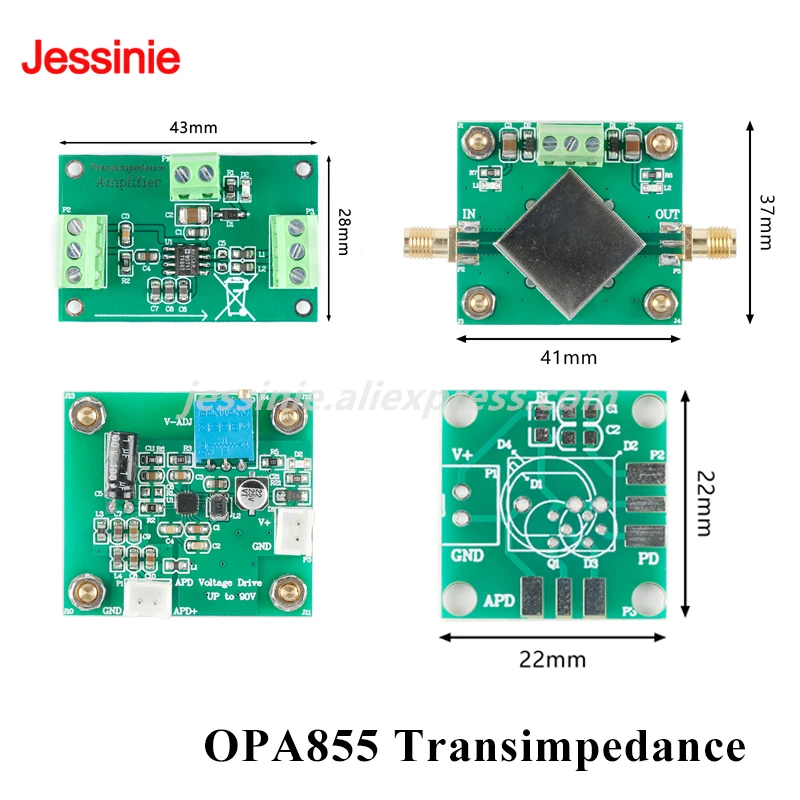

Especificación del módulo: 41*37*7 mm (largo * ancho * alto-tamaño de PCB)
Calefacción del módulo: sin disipador de calor (no se requiere disipación de calor para el funcionamiento normal)
Factor de calentamiento del módulo: el voltaje de suministro excesivo daña el chip o el módulo está dañado
Temperatura de funcionamiento del módulo: 25C--+75C (grado industrial)
Características del módulo: indicación LED de potencia positiva y negativa de salida, baja corriente de polarización
Rango de aplicación: detector fotoeléctrico, interfaz de adquisición de datos, detección de señal débil, etc.

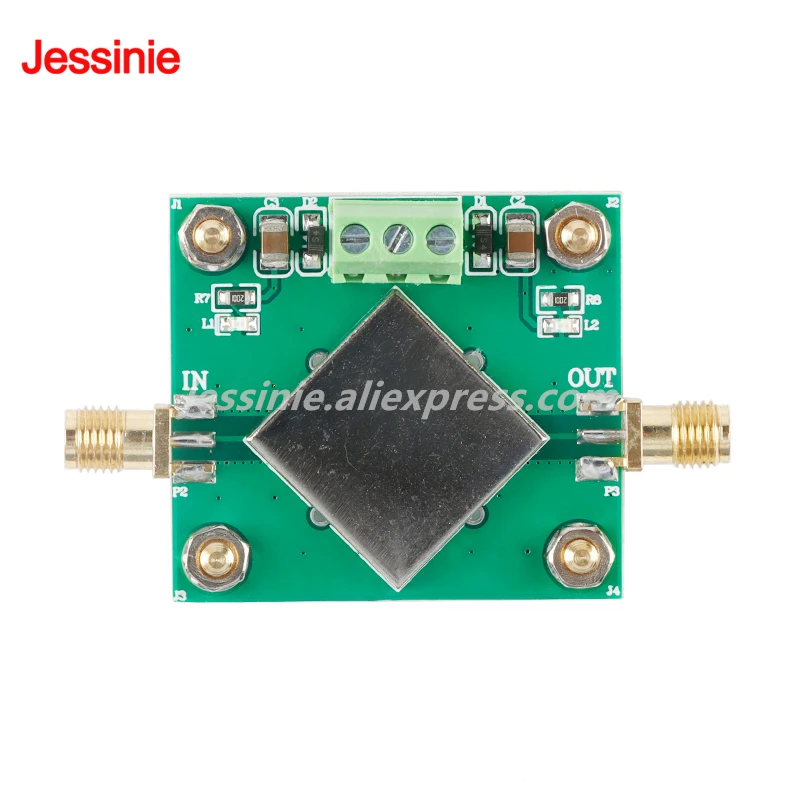

Tipo de interfaz del módulo: entrada y salida de señal de señal SMA, 3.Toma de tarjeta de alimentación 81-3PIM

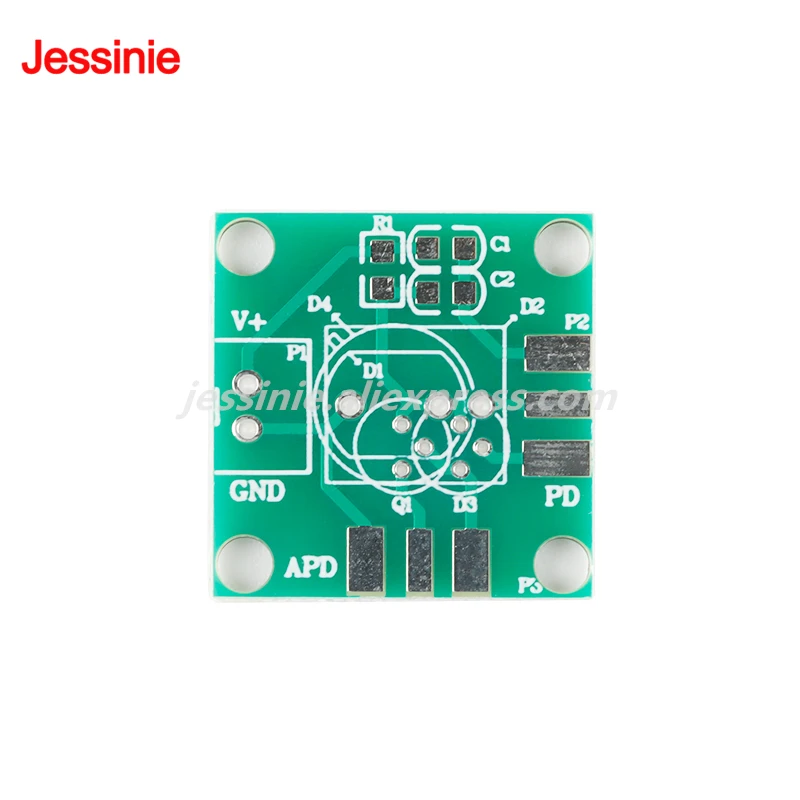

Placa convertidora de fotodiodo

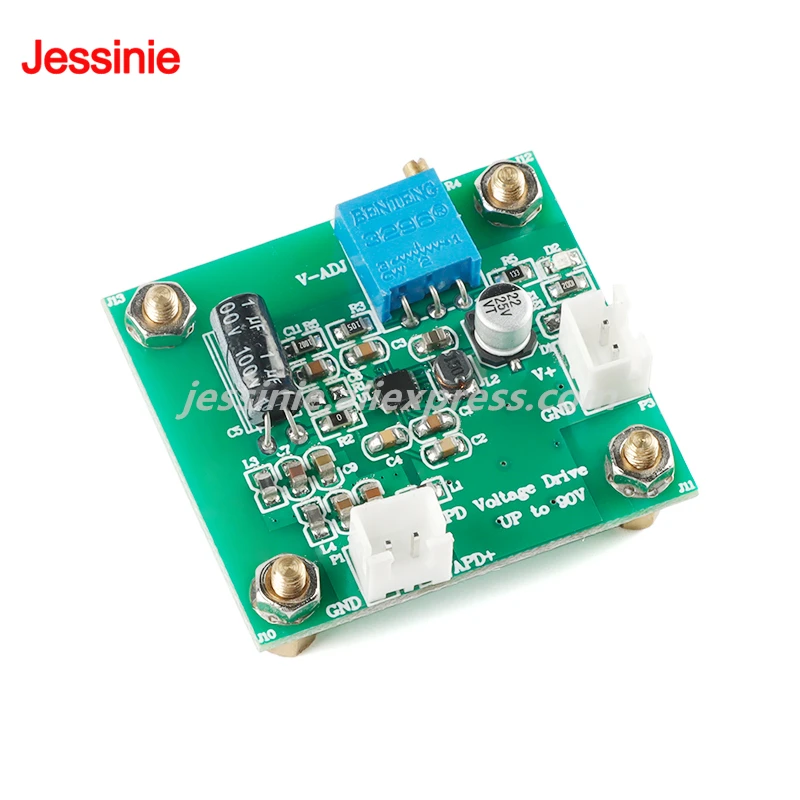

Aplicaciones del módulo: PD, PIN, APD, fotocélula y fotodiodo flexible
Peso del módulo: 5,9 g
Dimensiones del módulo: 22*22 mm
Tamaño del orificio de posicionamiento: 3 mm
