Módulo amplificador de termopar tipo K, salida analógica, AD8495, AD8495, Breakout, la mejor calidad, envío gratis, 1 piezas

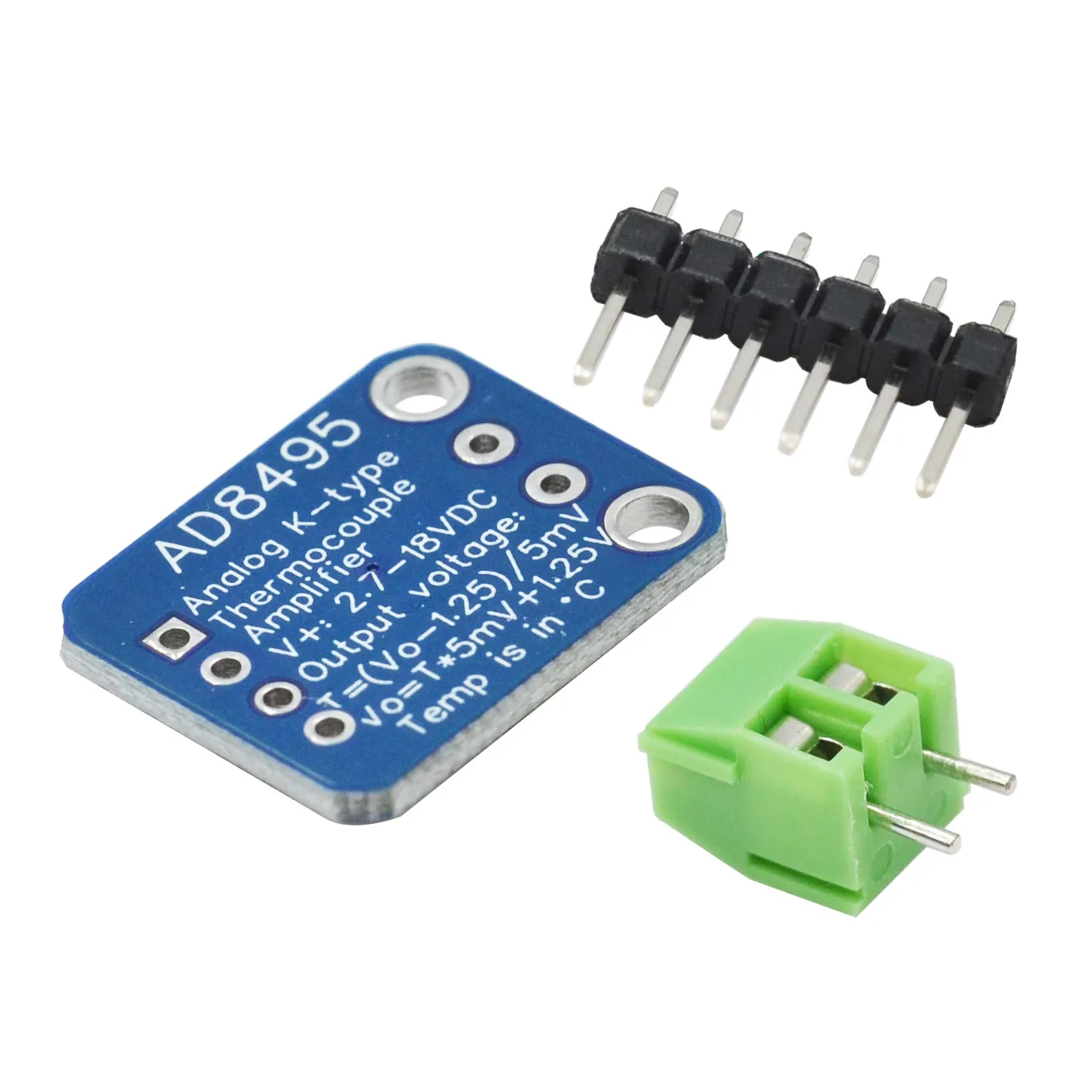

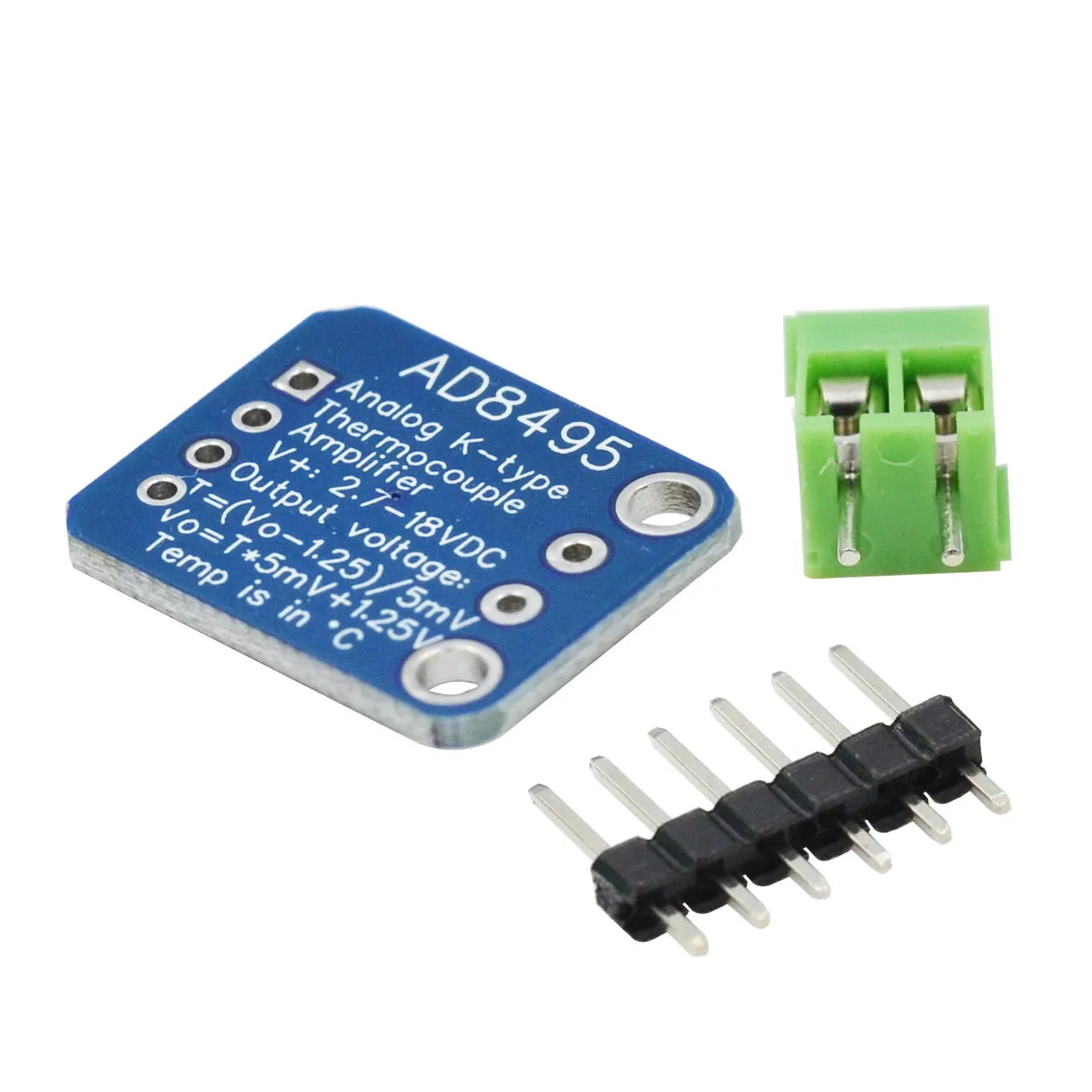

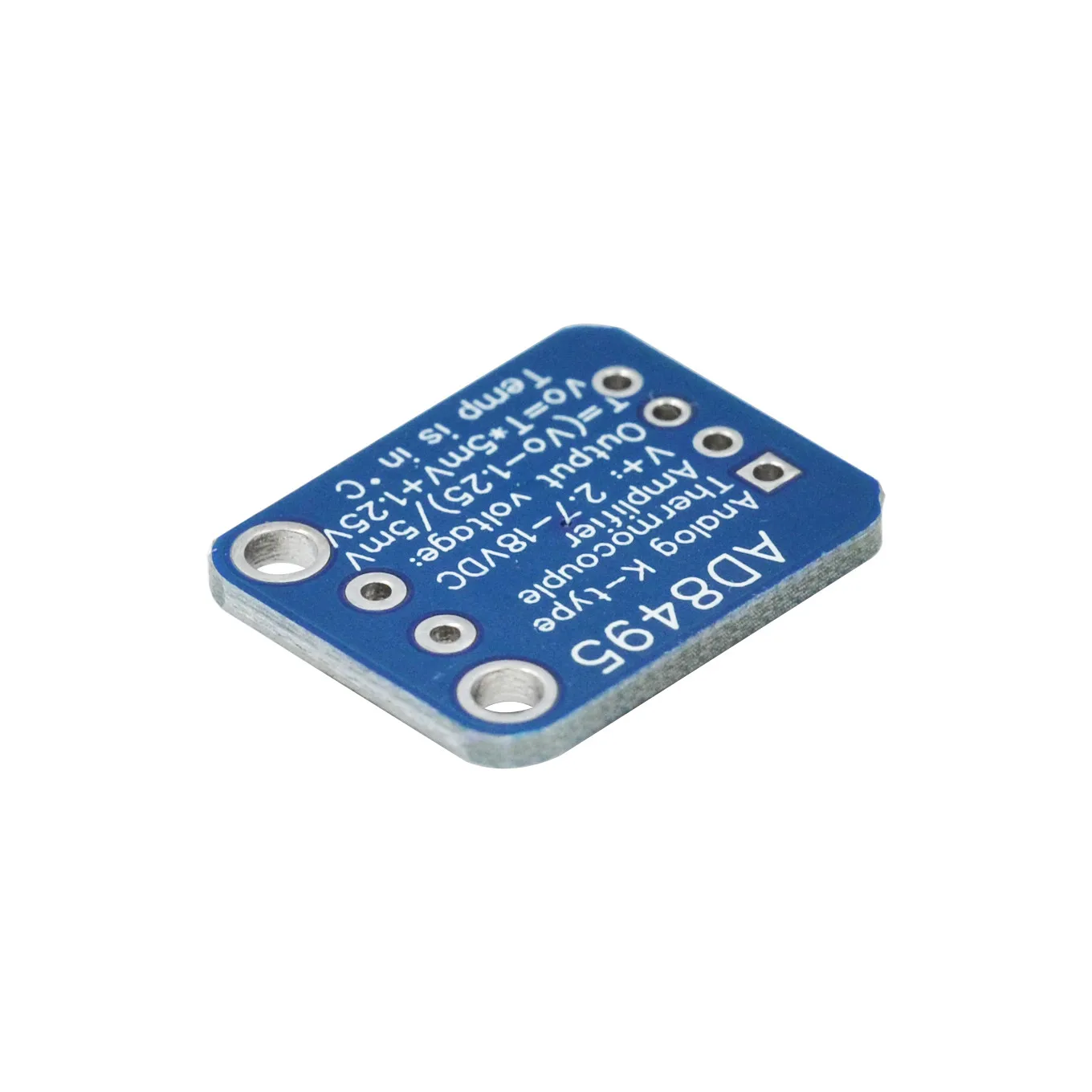

El amplificador de termopar AD8495 Modelo K de Analog Devices es muy fácil de usar, grabando todo el proceso en la parte posterior de una PCB en miniatura. Alimente la placa con 3-18VDC y mida el voltaje de salida en el PIN OUT. Puede convertir fácilmente el voltaje a temperatura utilizando la siguiente fórmula: Temperatura=(0.005)/V. Entonces, por ejemplo, si el voltaje es 1.5VDC, la temperatura es (1,5-1,25) /0.005=50 °C.

Adecuado para cualquier termopar tipo K

Utilice el número de pieza AD8495ARMZ (CHIP jerárquico)

No se aplica a ningún otro tipo de termopar que no sea el tipo K

Salida analógica fácil de usar

Rango de temperatura de la fuente de Alimentación de 5V: -250 °C A + 750 °C de salida (0 a 5VDC), siempre que el termopar pueda manejar el rango

Rango de temperatura de la fuente de alimentación de 3,3 V: salida de-250 °C A + 410 °C (0 a 3,3 V CC), siempre que el termopar pueda manejar este rango

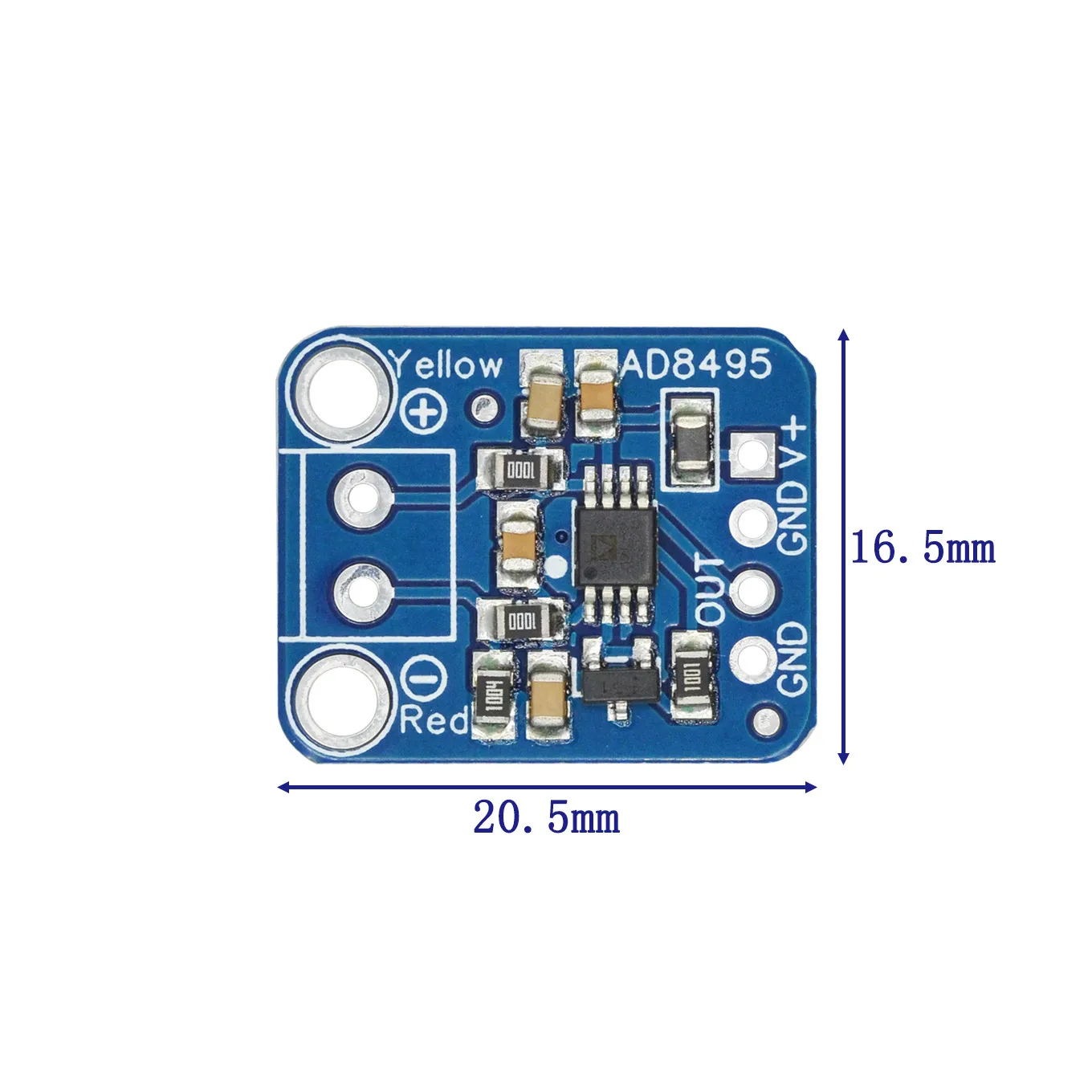

V +: Pin de alimentación. Esta placa puede utilizar fuentes de alimentación de 3,3 V y 5V. Siempre que el termopar pueda manejar este rango, el rango de temperatura para una fuente de Alimentación de 5V es de-250 °C A + 750 °C de salida (0 a 5VDC), Y la temperatura para una fuente de alimentación de 3,3 V es de-250 °C A + 410 °C de entrada (0 a 3,3 V CC).

GND: pin de tierra común

Salida: pin de voltaje de salida. Leer usando entradas analógicas

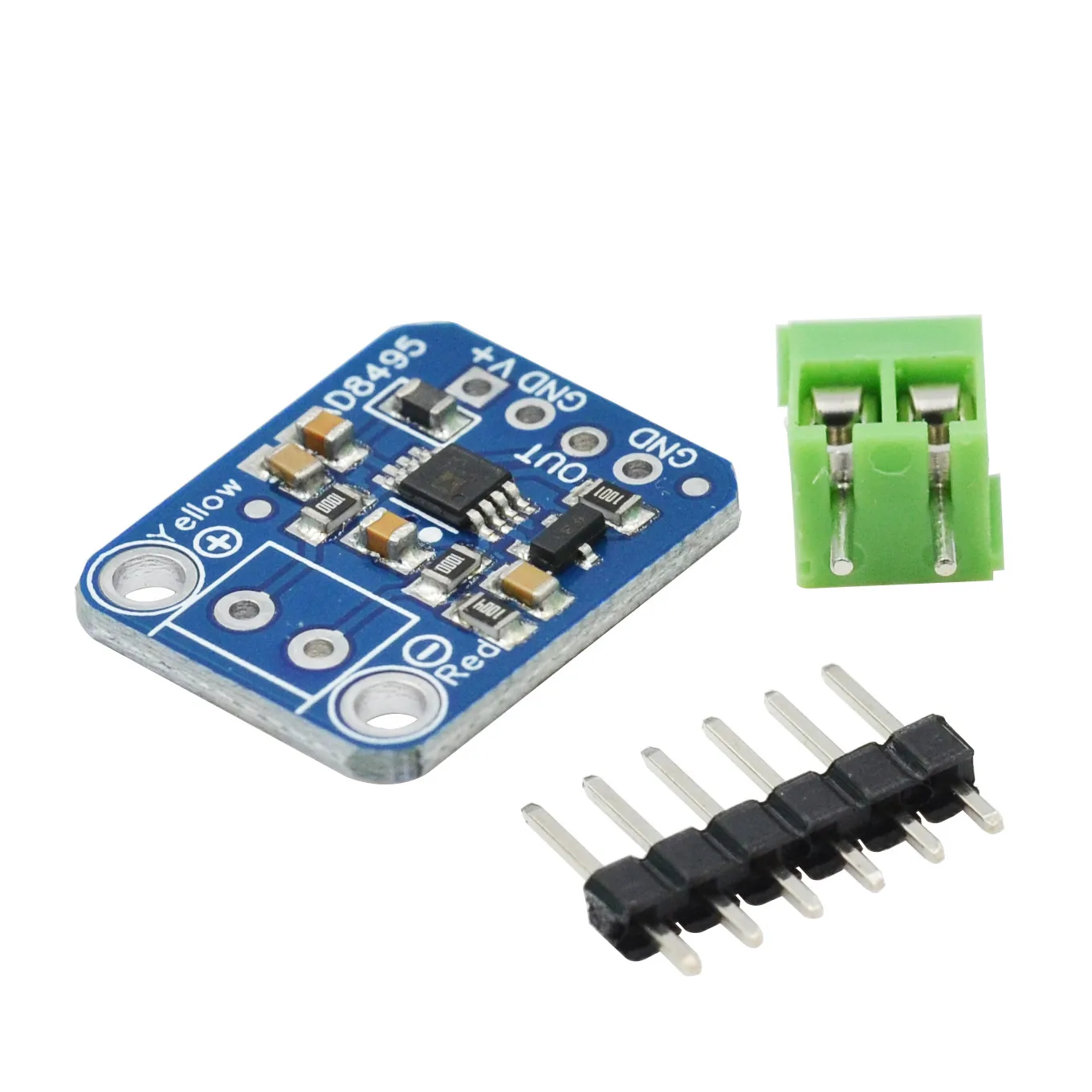

ROJO-: Conecte el cable rojo o-en el termopar a este lado del terminal de tornillo

AMARILLO +: Conecte El cable amarillo o + en el termopar a este lado del terminal de tornillo
