Descripción
Descripción:

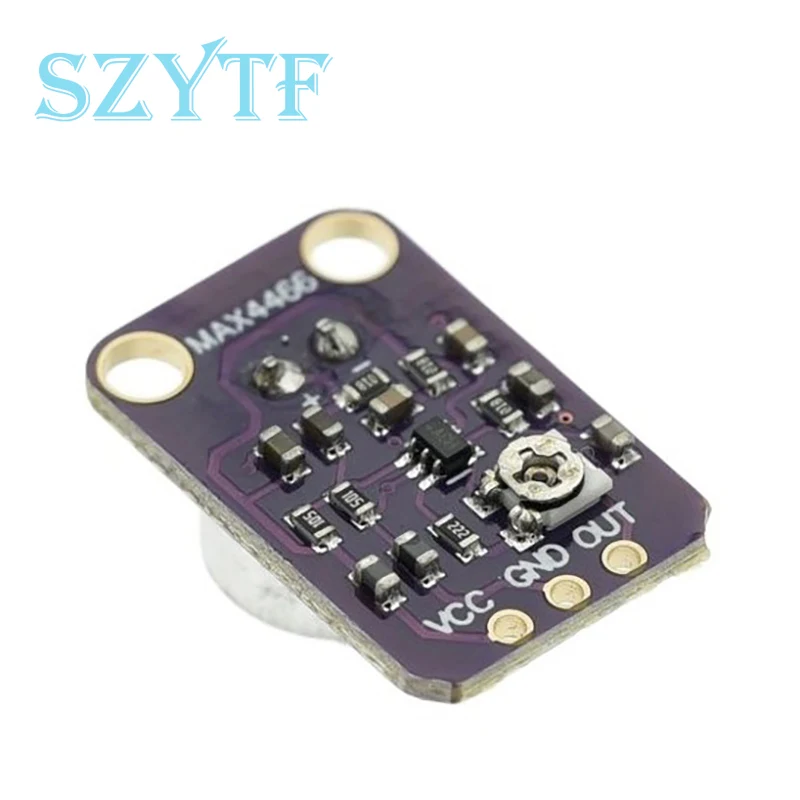

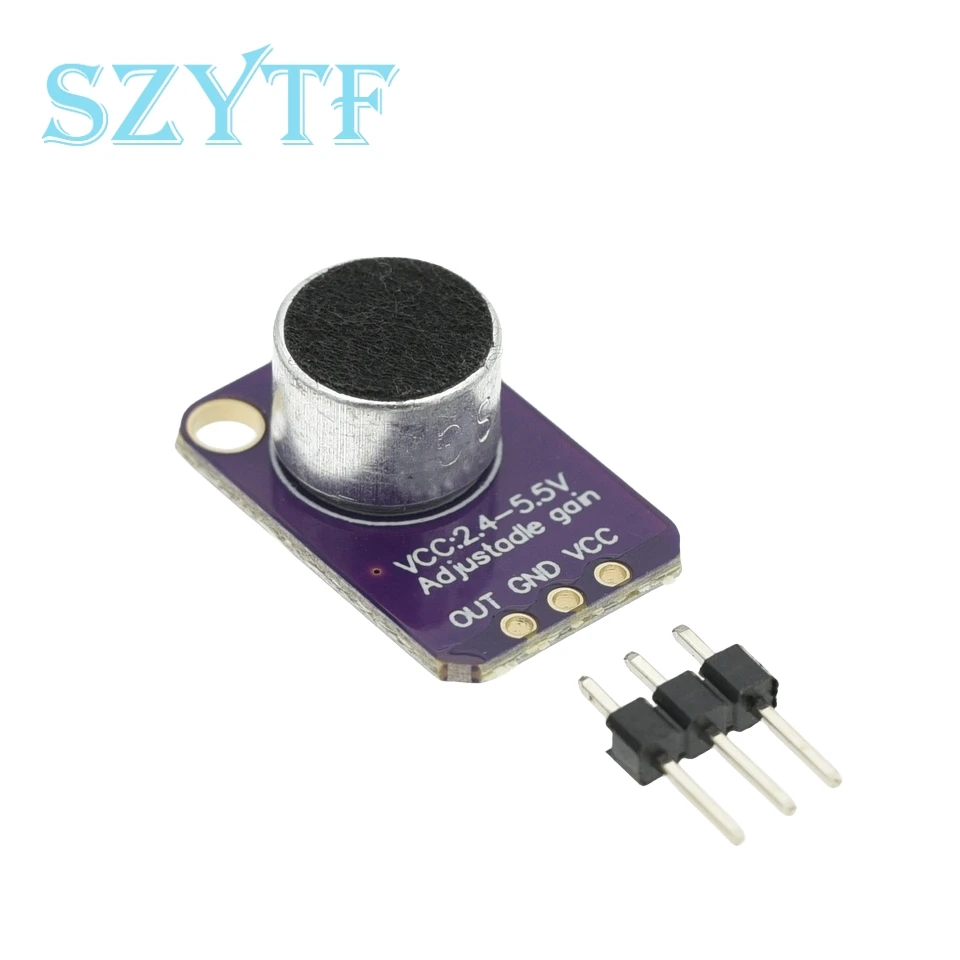

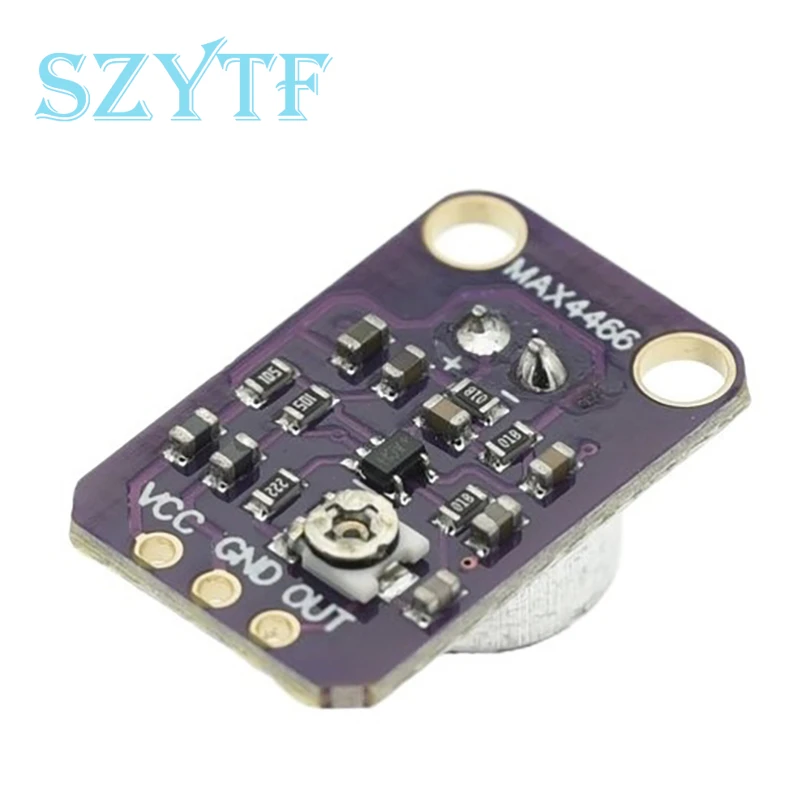

Añada un oído a su proyecto con este amplificador de micrófono Electret bien diseñado. Totalmente ensamblado y
La placa probada viene con un micrófono Electret de 20-20KHz soldado. Para la amplificación, utilizamos el
Maxim MAX4466, ¡un amplificador operacional diseñado específicamente para esta delicada tarea! El amplificador tiene una potencia excelente
Rechazo de ruido, por lo que este amplificador suena muy bien y no es tan ruidoso o áspero como otros.
¡Hemos probado los brotes de amplificador de micrófono!
Este desglose se utiliza mejor para proyectos como cambiadores de voz, grabación de audio y proyectos audio-reactivos que usan FFT. En la parte posterior, incluimos una pequeña olla recortadora para ajustar la ganancia. Puedes
Establezca la ganancia de 25x a 125x. Eso se reduce a unos 200mVpp (para un volumen normal de conversación de aproximadamente 6 ").
Lejos) que es bueno para conectar a algo que espera una entrada de "nivel de línea" sin recorte, o hasta
Aproximadamente 1Vpp, ideal para leer desde un ADC de microcontrolador. La salida es de riel a Riel, por lo que si los sonidos se escuchan
Fuerte, ¡la salida puede ir hasta 5Vpp!
Su uso es sencillo:
Conecta GND a tierra, VCC a 2,4-5VDC.
Para obtener el mejor rendimiento, use el suministro "más silencioso" disponible (en un para Arduino, este sería el suministro de 3,3 V).
La forma de onda de audio saldrá del PIN OUT. La salida tendrá un sesgo de CC de VCC/2, así que cuando su
Perfectamente silencioso, el voltaje será un VCC constante/2 voltios (está acoplado a CC). Si el equipo de audio que está utilizando
Requiere audio acoplado de CA, coloque un condensador de 100uF entre el pin de salida y la entrada de su dispositivo. Si
Está conectando a un amplificador de audio que tiene entradas diferenciales o incluye condensadores de desacoplamiento, el
No se requiere tapa de 100uF.
El PIN de salida no está diseñado para controlar altavoces ni nada más que los auriculares internos más pequeños: necesitará
Un amplificador de audio (como un amplificador estéreo de 3,7 W) si desea conectar el amplificador directamente a los altavoces. Si eres
Conexión a un PIN de microcontrolador, no necesita un amplificador o condensador de desacoplamiento: Conecte la salida.
PIN directamente al pin ADC del microcontrolador.
Para proyectos audio-reactivos, sugerimos usar una biblioteca de controladores FFT que pueda tomar la entrada de audio y "traducirla" a
Frecuencias.
