Descripción

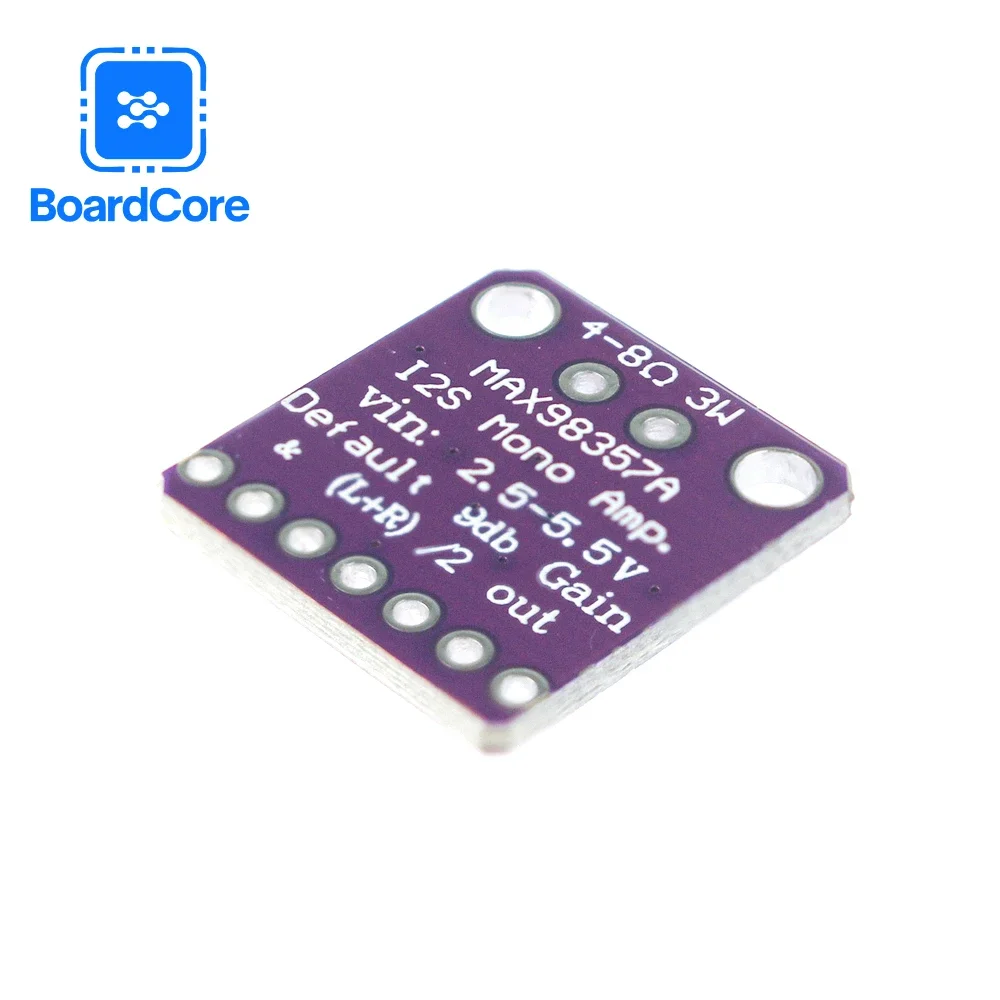

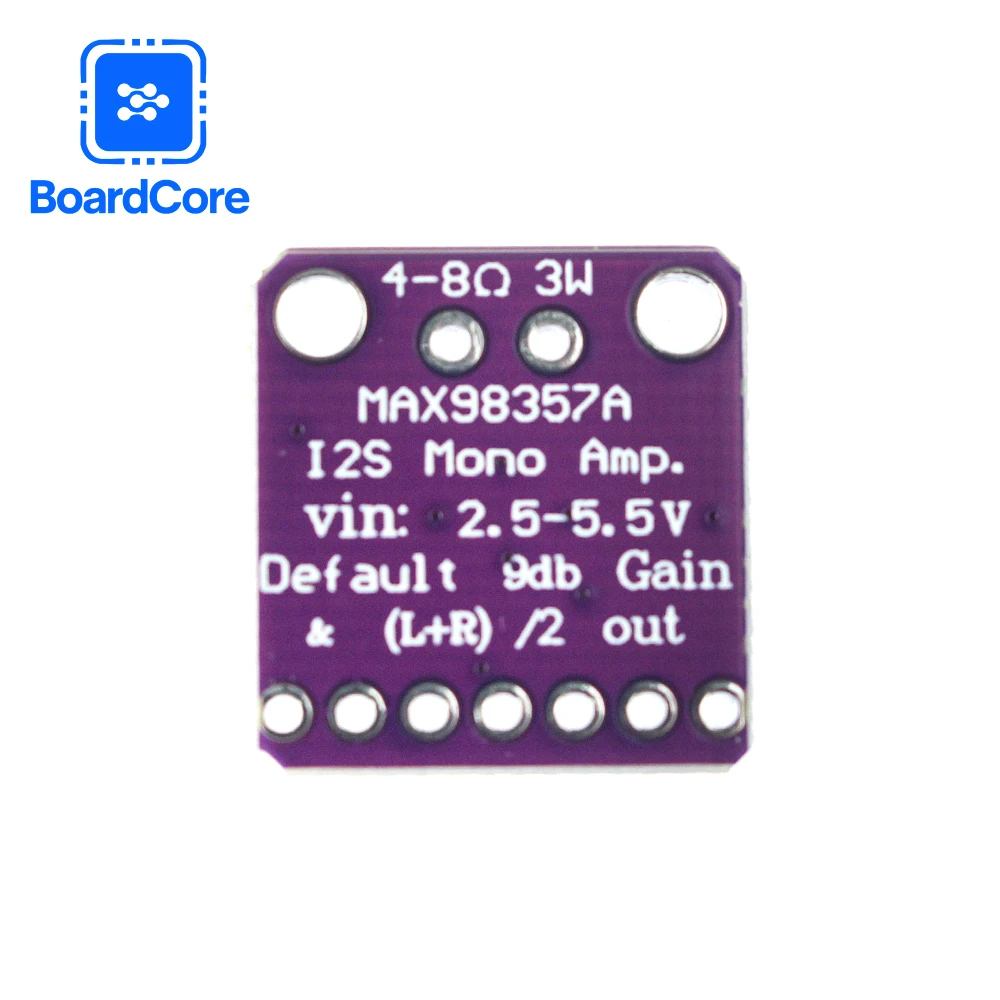

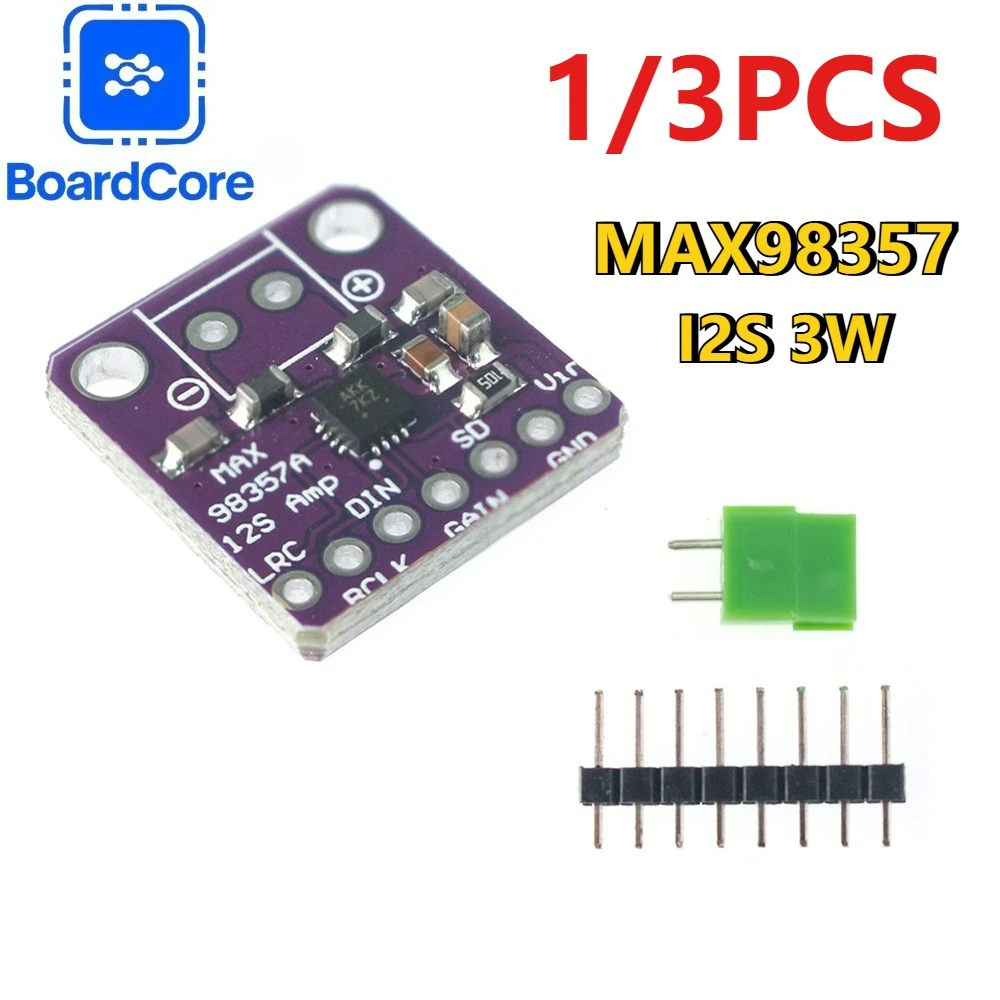

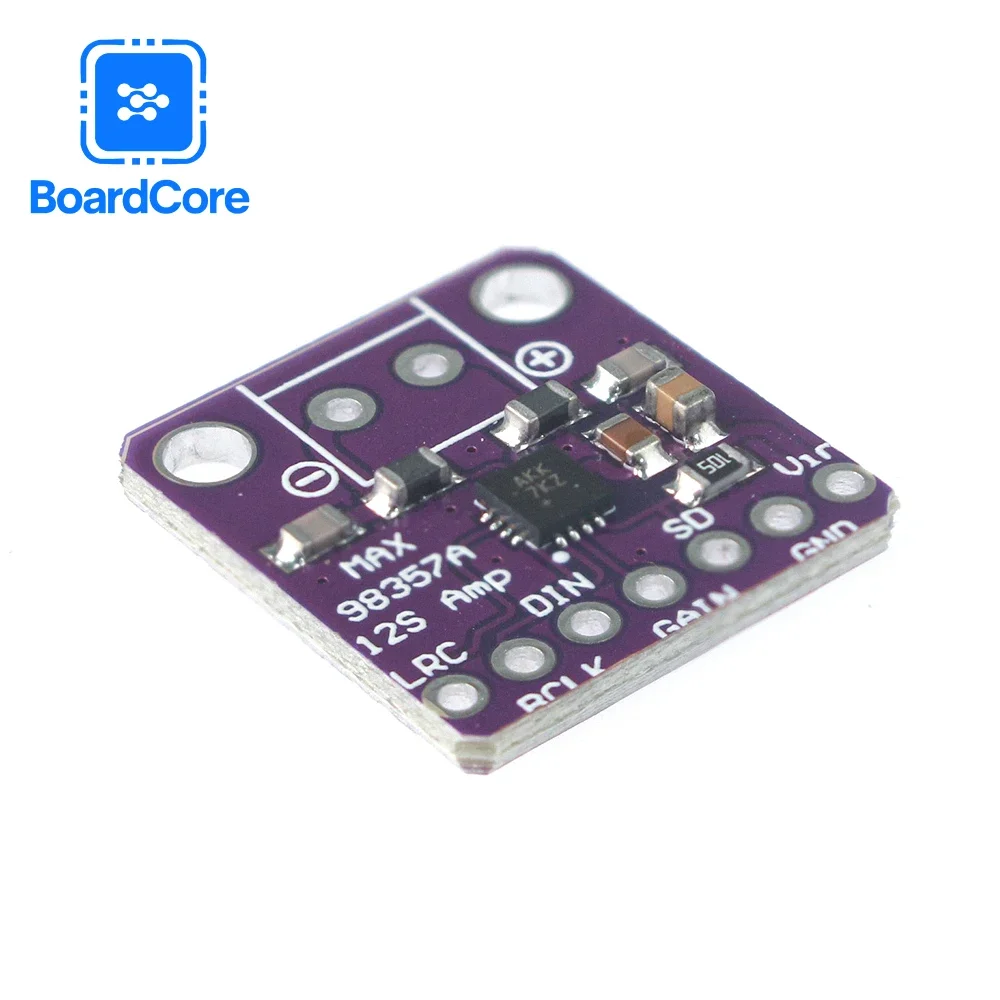

Introducción a MAX98357:
La modulación de código de pulso (PCM) MAX98357 y la modulación de densidad de pulso (PDM) MAX98358
El amplificador de altavoz Plug and Play utiliza plenamente las ventajas flexibles de la disposición de los pines Maxim.Comparado con lo típico
El esquema amplificador analógico reduce significativamente la cantidad de componentes, reduciendo así en gran medida el tamaño del esquema.Debido a la mayoría
Los usuarios pueden controlar el volumen a través del enlace ascendente digital, lo que les permite utilizar plenamente las funciones de Maxim.
Embalaje de nivel de oblea (WLP) de alto costo y rendimiento sin necesidad de PCBVIA caros.Para lograr una excelente calidad de sonido.
El dispositivo adopta una entrada digital de alta resistencia al ruido y tiene una alta tolerancia de fluctuación (mejor que las soluciones competitivas)
Al menos 8 dB).El dispositivo también proporciona una excelente supresión de interferencias electromagnéticas (EMI), lo que permite el uso de conexiones largas.
Conecte el altavoz sin necesidad de filtrado externo.Además, el dispositivo proporciona la mayor eficiencia Clase D de la industria.
Características del producto:
(1) Potencia de salida: 3,2 W a 4Q, THD del 10%
1,8W a 8Q, THD al 10%
(2) Frecuencia de muestreo I2S: 8KHz~96KHz
(3) Opciones de ganancia del amplificador clase D: 3dB/6dB/9dB/12dB/15dB
(4) No es necesario un reloj maestro (MCLK)
(5) Plug and play: con solo una fuente de alimentación, puede configurar automáticamente 35 opciones diferentes, reloj y 128 formatos de audio digital
(6) Adecuado para Raspberry Pi, Raspberry Pi, Arduino, ESP32 y otras herramientas
Un microcontrolador o sistema de placa de desarrollo con salida de audio I2S

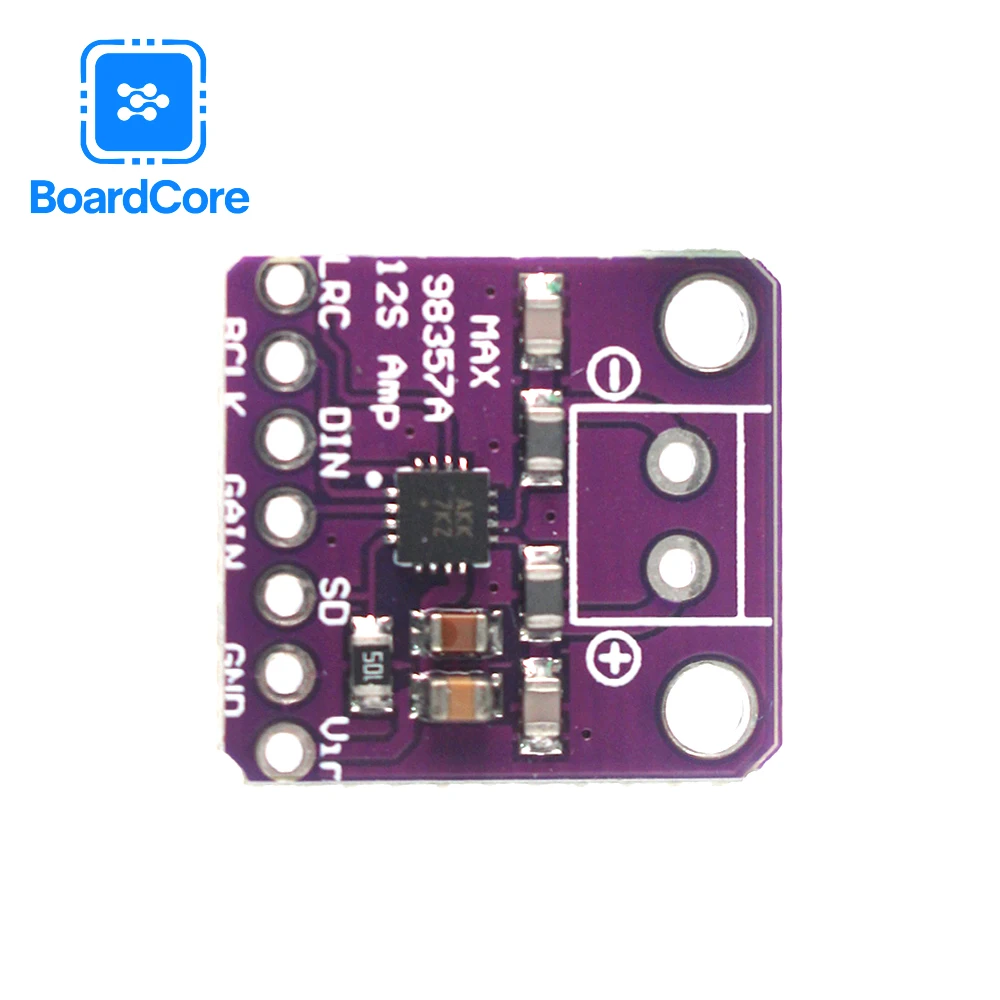

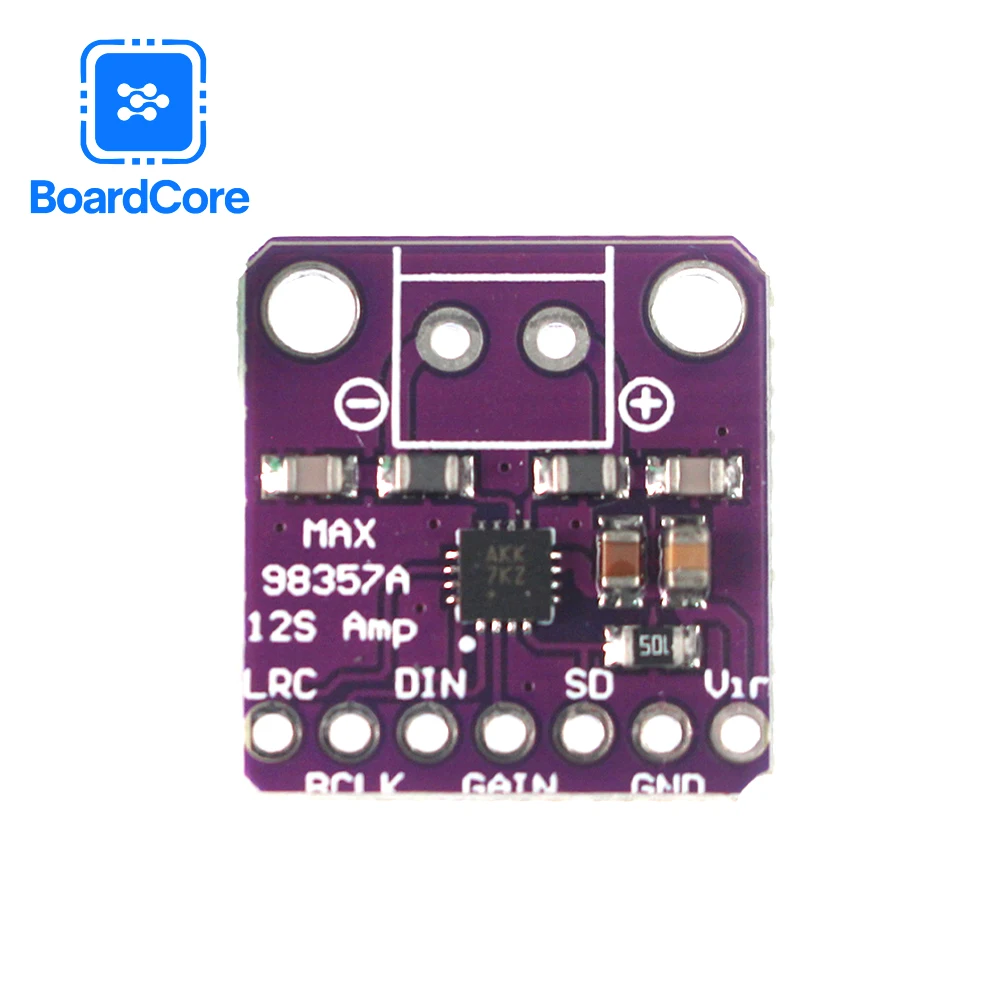

Inocentes:
VCC: polo positivo de la fuente de alimentación, DC2.5V~5,5V.
GND: conexión a tierra
SD: Apagado y selección de canales.El SD-PODE se baja para colocar el dispositivo en un estado apagado.
GAIN: Ganancia y selección de canales.En modo TDM, la ganancia se fija en 12dB.
DIN: Señal de entrada digital.
BCLK: Entrada de clock de bits.
LRC: Reloj izquierdo/derecho para los modos I2S y LJ.El reloj síncrono se utiliza para el modo TDM.

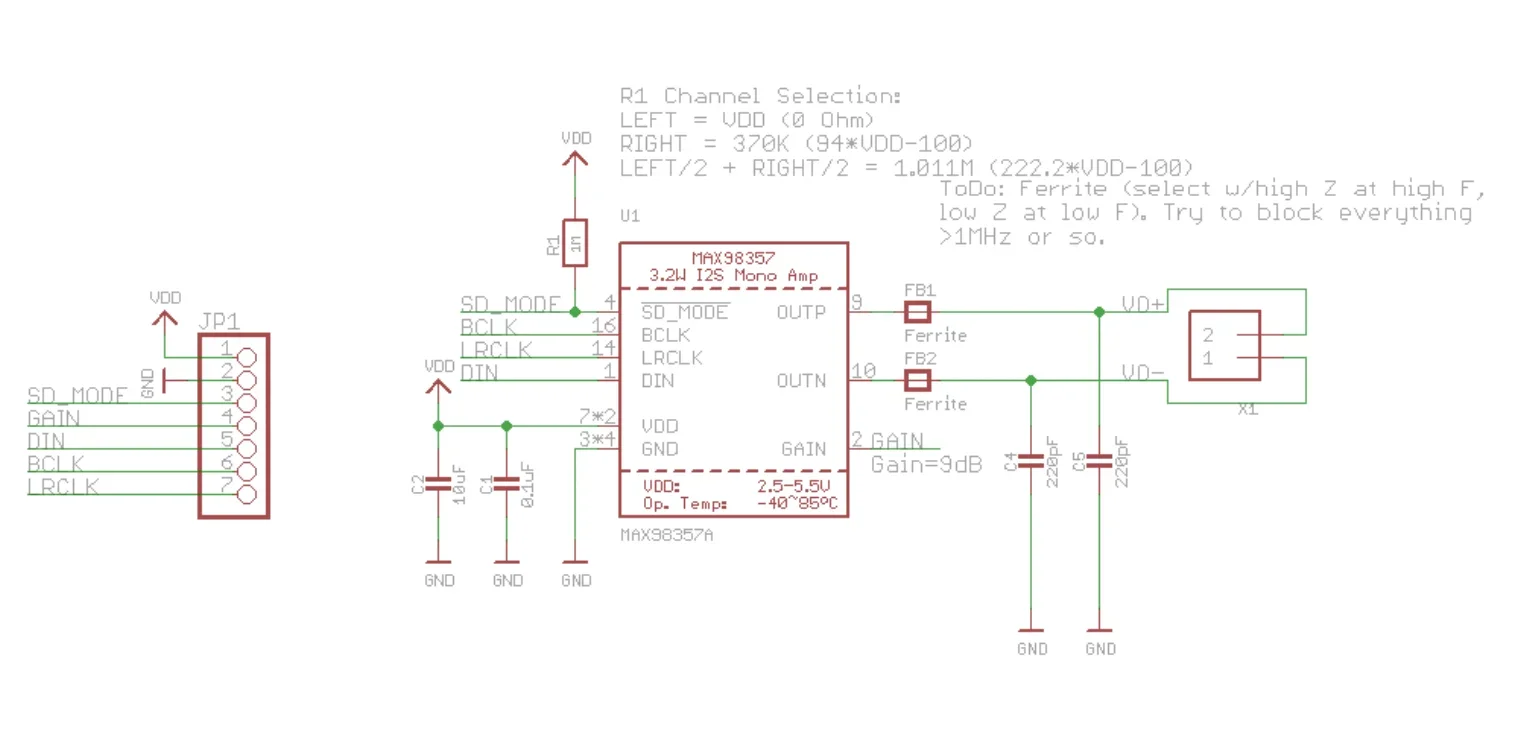

Diagrama esquemático:
