Descripción
Parámetros del producto

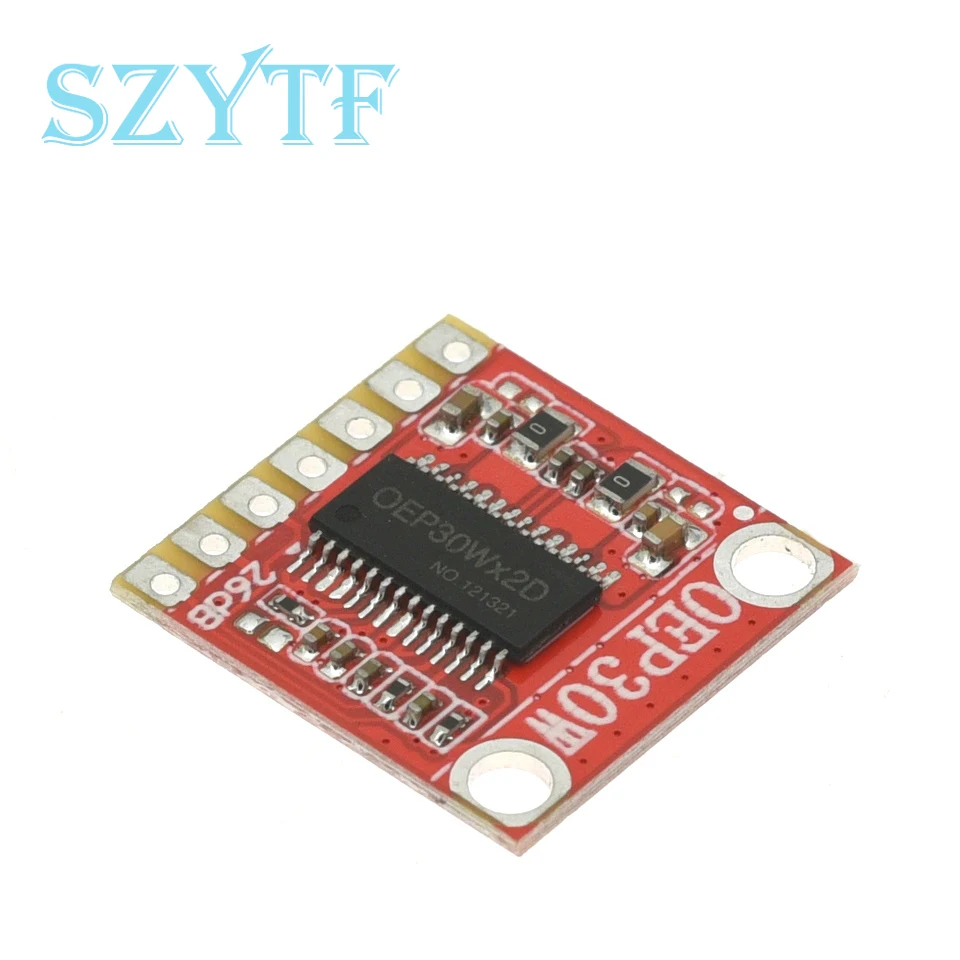

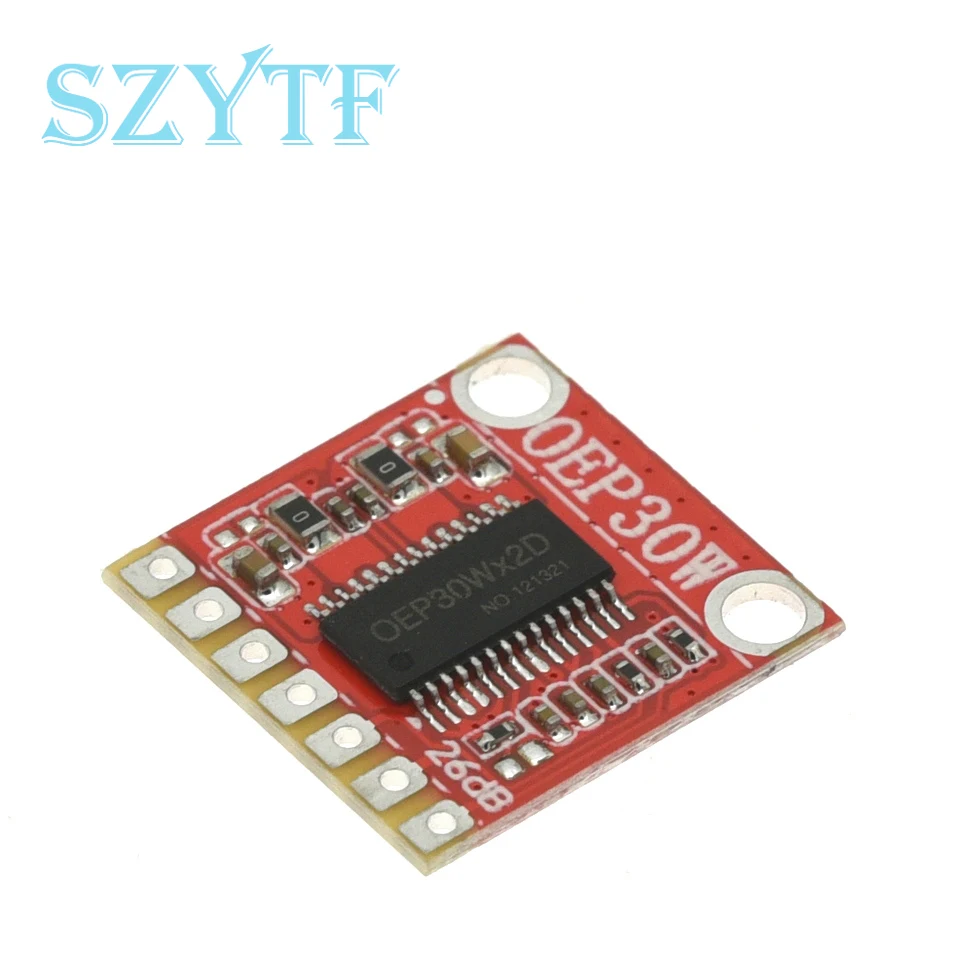

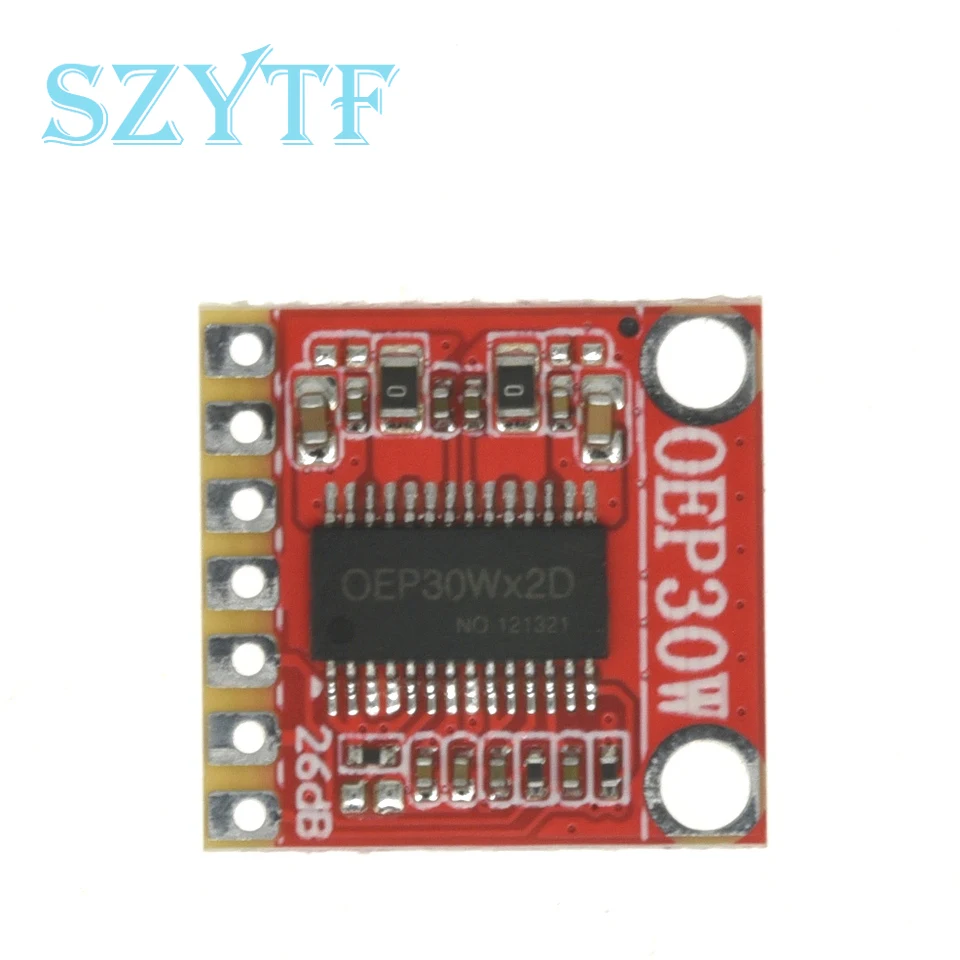

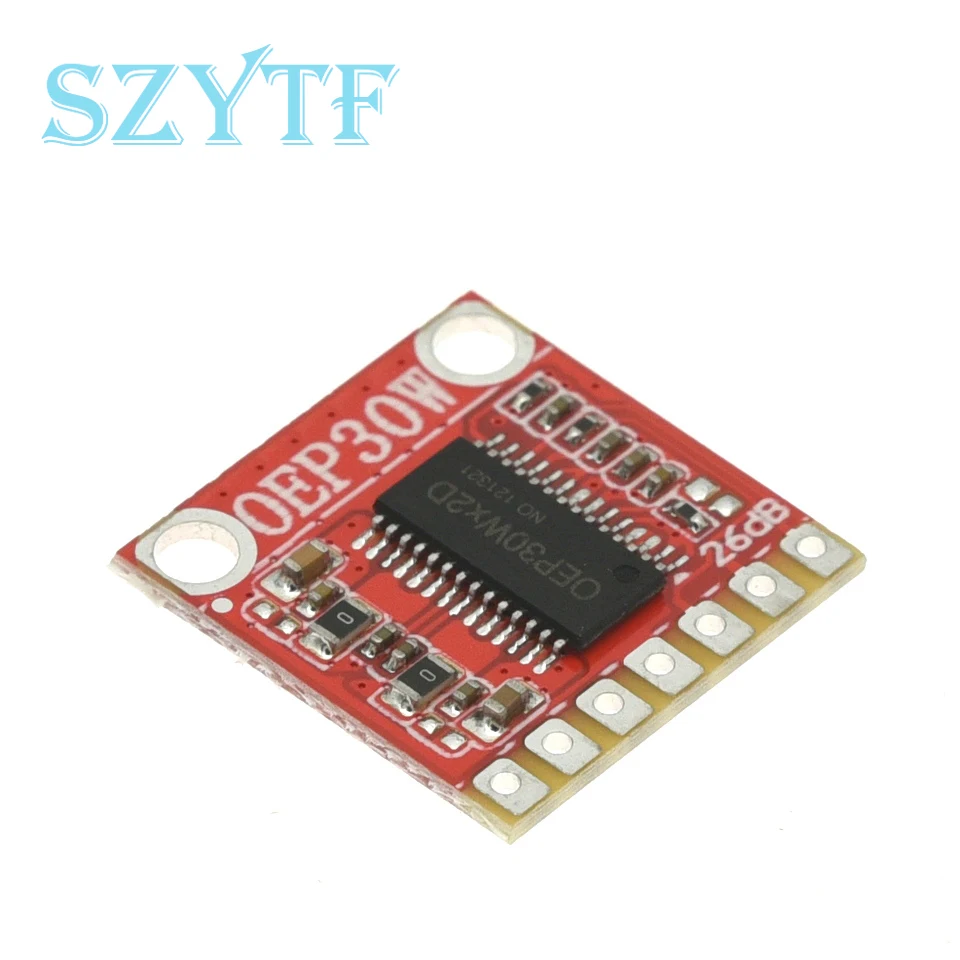

Nombre del producto: módulo amplificador de potencia
Modelo de especificación: amplificador de potencia OEP30W
Modo de trabajo: Clase D (modulación PWM)
Selección de Chip: OEP30Wx2 (importado)
Número de canales: Mono
Rango de alimentación: DC 7,5-24V
Ganancia del amplificador de potencia: 36dB (26dB se puede configurar en la placa)
Impedancia de entrada: 1KQ
Impedancia de salida: 8-3.2Q

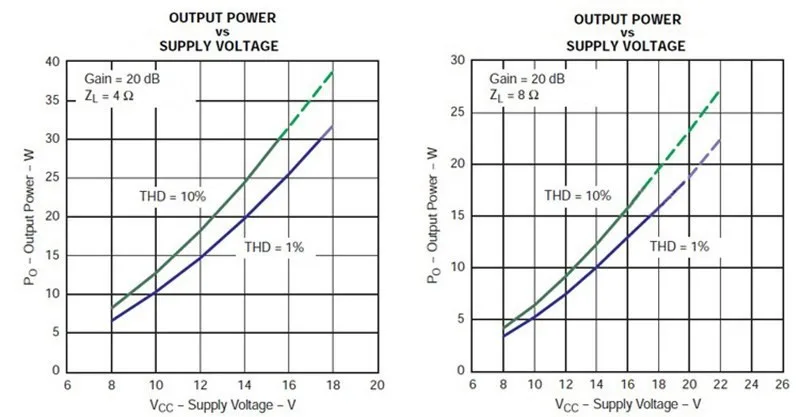

Potencia de salida:
3OW THD + N=10%(4Q,16V)
17W THD + N=10%(4Q, 12V)
15W THD + N=10%(8Q,16V)
9W THD + N=10%(8,12V).
25W THD + N=1%(4Q,16V)
12W THD + N=1%(8,16V)
Corriente estática: 11mA (fuente de alimentación de 12V)
Corriente de apagado: 0.3mA (fuente de alimentación de 12V)
Sonido recomendado: 30-100W (cuanto más grande, mejor).
Relación señal-ruido: 102dB
Distorsión armónica: 0.1%
Rango de respuesta de frecuencia: 20Hz- - 20kHz
Temperatura de funcionamiento: -40 -- 85 ℃
Volumen de disipación de calor: no se requiere disipación de calor
Tamaño de la apariencia: 18x18x2,5mm(L * W * H)
Peso neto: 1,5g
Nota: No se recomienda que la fuente de alimentación de 4 ohmios sea superior a 16V
Función de protección: protección contra cortocircuitos de salida (Solución de Problemas recuperación inmediata)
Características del producto
Protección contra cortocircuitos de salida
Mini tamaño pequeño, fácil de instalar

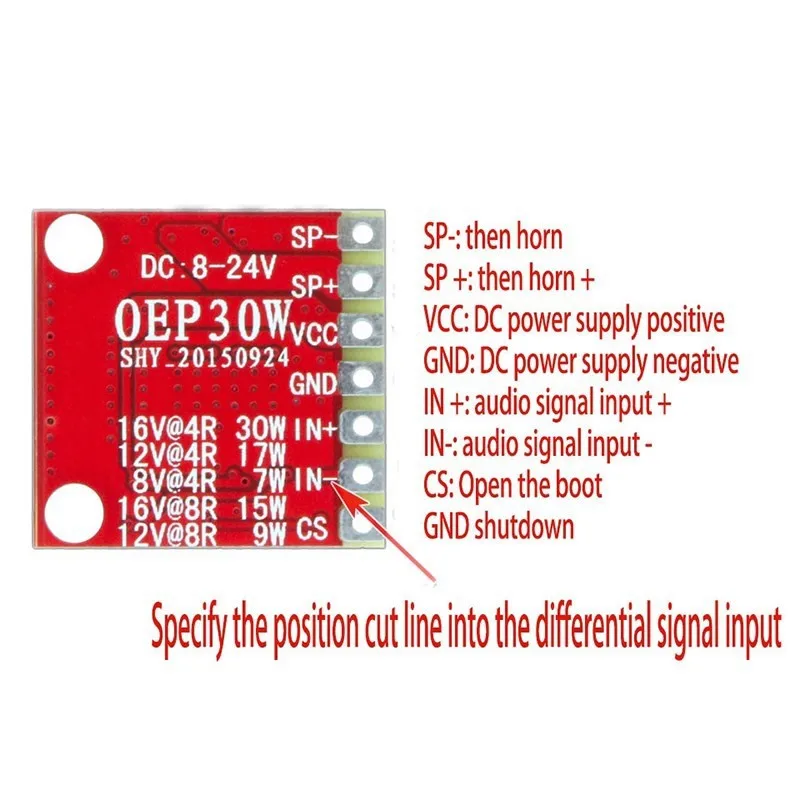

Puede ser una entrada diferencial (es necesario cortar las partes designadas del circuito)
Ventajas del producto:
1. Tamaño del dedo, alta potencia, sin disipador de calor, adecuado para incrustación de espacios pequeños.
2. Arranque sin molesto sonido POP.
3. El amplificador de potencia funciona sin sonido de corriente. IN + Intente no soldar alambre transparente. Si hay una entrada de señal acústica de ruido/corriente, la señal de ruido se amplificará.
4. La corriente de apagado del control CS es de solo 0,3 mA. La corriente estática de arranque es de 11mA.
5, amplificación de alta ganancia (36DB). Muy adecuado para amplificación de señal débil, eliminando la necesidad de aumentar el amplificador anterior, reduciendo el costo. La entrada de audio del ordenador debe cambiar el amplificador de potencia para utilizar la ganancia de 26DB.
6, protección contra cortocircuitos de salida. La Solución de Problemas reanuda inmediatamente el trabajo normal.
7. Los pines y tamaños de Muchos productos son totalmente compatibles. Reemplazo conveniente de productos. OEP3W, OEP20W, OEP30W, OEP60W.
Precauciones:
1. Placa amplificadora de potencia, la mano no puede tocar los componentes de la placa en el PIN, porque la señal de interferencia humana interfiere la sincronización del amplificador digital, lo que resulta en daños en el chip, así como el cuerpo humano con un fuerte caso de ruptura estática de componentes, El cuerpo humano estático El conocimiento básico del daño que todavía queremos popularizar el próximo.
2. El voltaje de la fuente de alimentación debe ser estable, en la medida de lo posible el uso de la fuente de alimentación conmutada y la energía de la batería, si la ondulación de la energía es demasiado grave, puede agregar un filtro de capacitancia. Alimentado por batería sin filtrado adicional del condensador. La fuente de alimentación no debe exceder el voltaje de funcionamiento de la placa, o quemar el chip, amplificador digital especial Jiaoqi, mejor que el amplificador de potencia analógico, funciona completamente diferente.
3. Altavoces de 8 ohmios básicamente no necesitan agregar disipador de calor, altavoces de menos de 8 ohmios, si la temperatura del chip es superior a 60 grados, debido a que deja de funcionar inmediatamente, además del ventilador del disipador de calor, de lo contrario, la temperatura quemará inmediatamente el chip.
