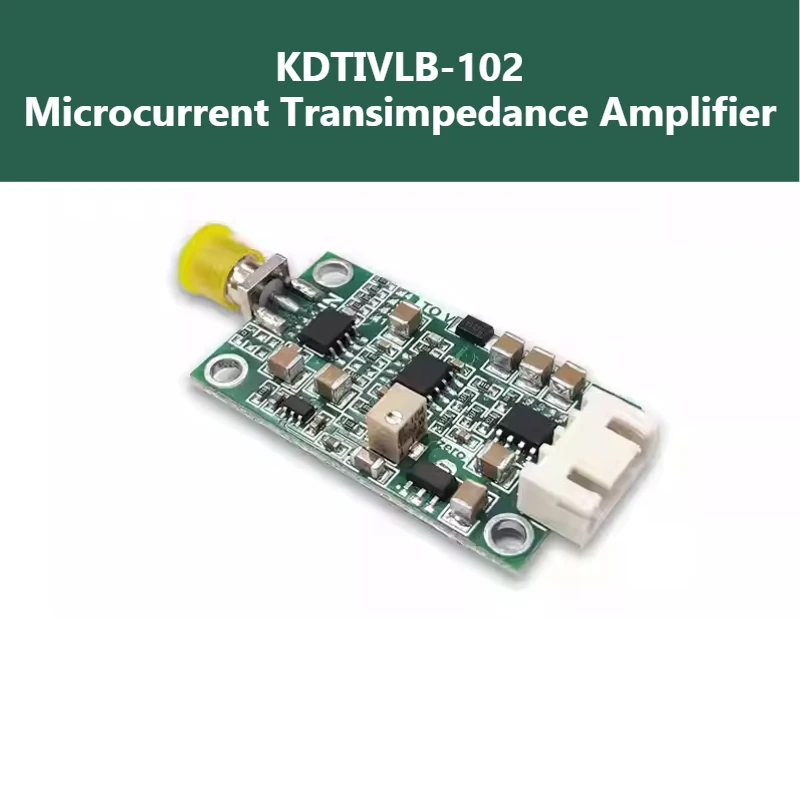

Módulo amplificador de conversión KDTIVLB IV, amplificador de transimpedancia para detectores PD/PIN/fotovoltaicos, salida lineal KDTIVLB-102

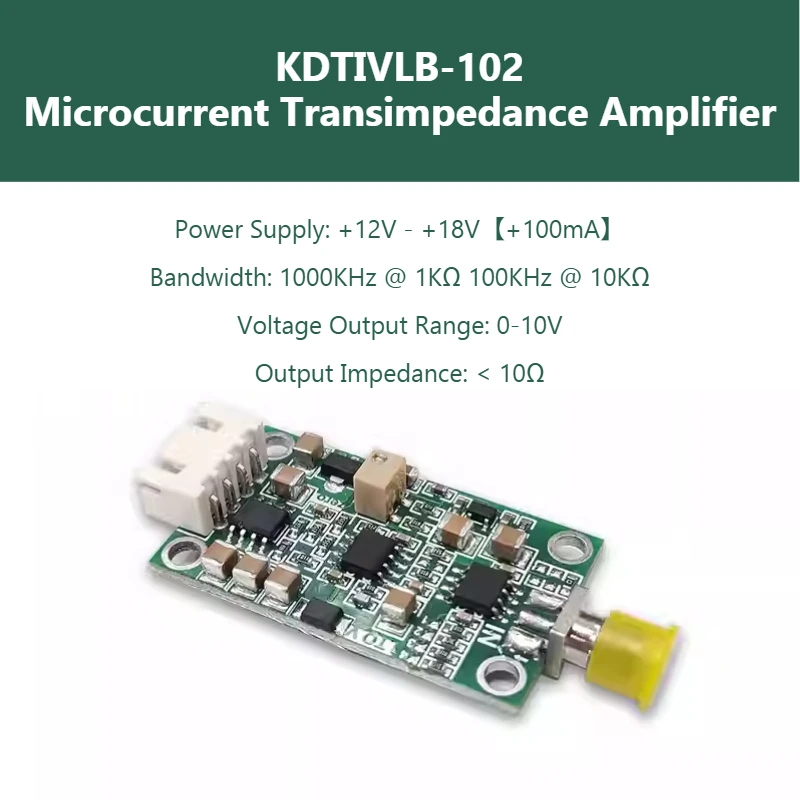

Modelo: KDTIVLB-102 Función: Amplificador de transimpedancia de microcorriente Fuente de alimentación: +12V - +18V【+100mA】 Ancho de banda: 1000 KHz a 1 KΩ; 100 KHz a 10 KΩ (valor típico) Rango de salida de voltaje: 0-10 V (rango de conversión estándar) Impedancia de salida: 10Ω Rango de entrada actual:

• 0-10 mA corresponde a una retroalimentación de 1 KΩ
• 0-1 mA corresponde a una retroalimentación de 10 KΩ
• 0-0,1 mA corresponde a una retroalimentación de 100 KΩ

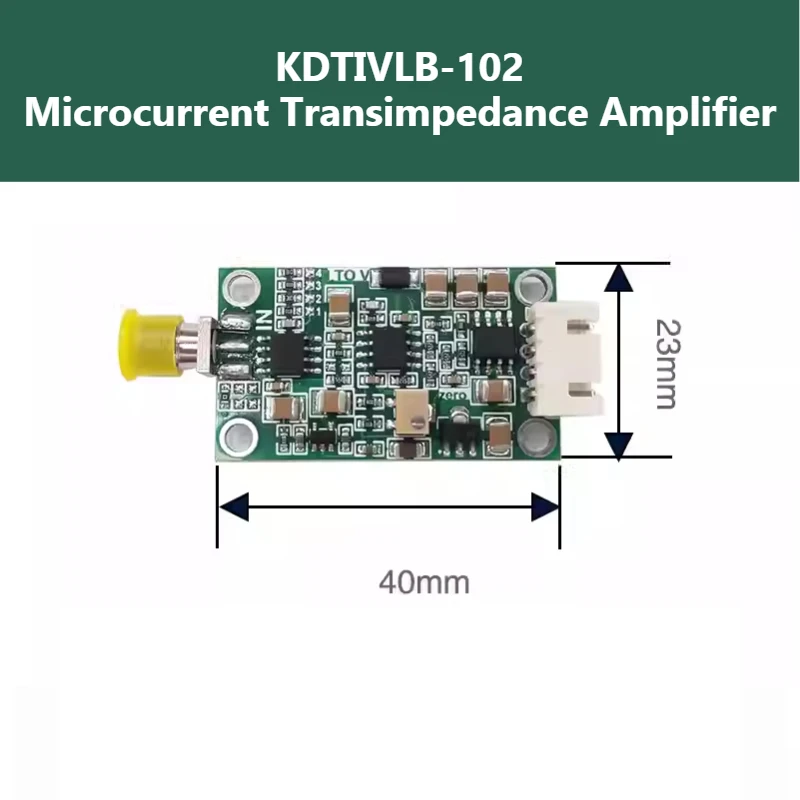

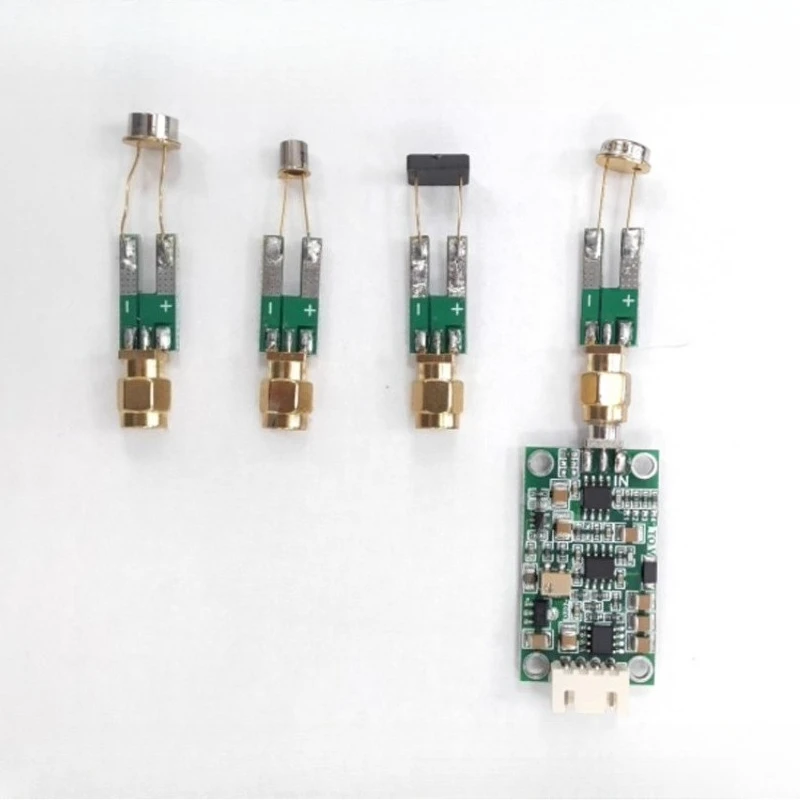

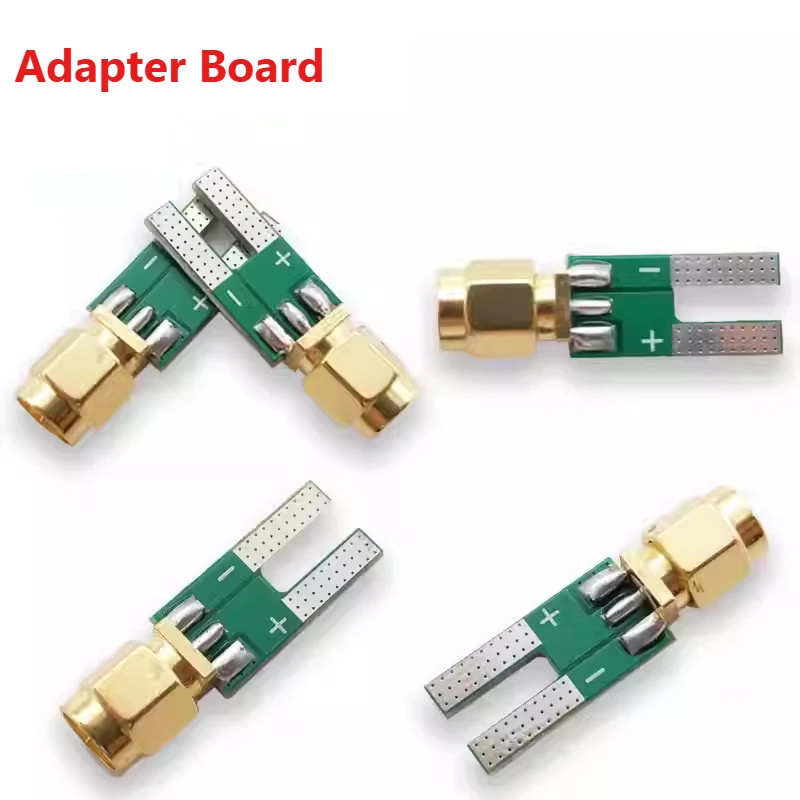

• 0-0.01 mA corresponde a una retroalimentación de 1 MΩ (salida lineal máxima 0-10 V) Selección del rango de transimpedancia: 1KΩ/10KΩ/100KΩ/1MΩ (Los compradores deben manejar el cortocircuito de soldadura por sí mismos para cargas extremas) Polaridad de corriente de entrada: La polaridad de entrada es opcional para los compradores [Entrada de corriente positiva, salida de voltaje de 0-10 V] Rango de ruido de entrada flotante: Menos de 10 mVpp de bajo ruido uniforme (se recomienda la fuente de alimentación lineal) Rango de ajuste de polarización de voltaje cero: Ajustable dentro de ±2V (funcionamiento del potenciómetro) Tipos de fotodiodos adaptados: PD/Fotocélula/PIN y otros fotodiodos con buena linealidad Rango de temperatura operativa: -25℃ - +65℃ Rango de temperatura de almacenamiento: -45℃ - +85℃ Peso: 696 g Dimensión: 40 2310 mm [Excluido SMA] (se pueden proporcionar archivos de pasos) Orificios de posicionamiento: Orificios de 3 mm en las cuatro esquinas Interfaz de señal: Coaxial SMA estándar [Versión de envío predeterminada] (Los compradores pueden dejar una nota especial para no soldar SMA y cables conductores directamente) Interfaz de salida de potencia y señal: XH2.54-4P (cableado predeterminado)
