Descripción
Nota: 1, la placa tiene MOS y otros componentes, es fácil soldar la inductancia del hierro o el daño electrostático, asegúrese de que el uso del soldador tenga una tierra (y un cable a tierra), lo mejor es usar guantes antiestáticos. operación.Instalación de la batería: asegúrese de no instalar la parte inversa, de lo contrario podría quemar la placa.2,
3, elija suficiente fuente de alimentación.Para garantizar el funcionamiento normal de la placa.
4, la fuente de alimentación de la placa no debe ser superior a 5V
5, la placa sin confirmación técnica, cambios privados.La tienda no es responsable del soporte técnico ni del servicio posventa.
6, el módulo funciona de alta potencia cuando el calor es normal, preste atención a que el calor del ventilador es bueno.

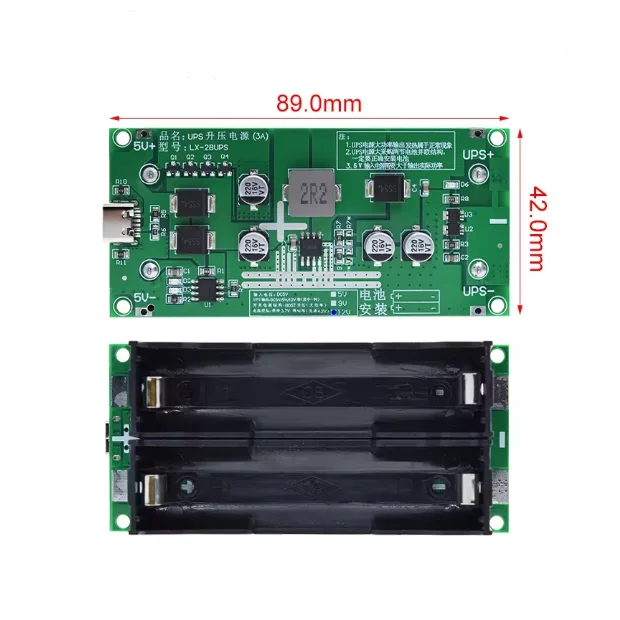

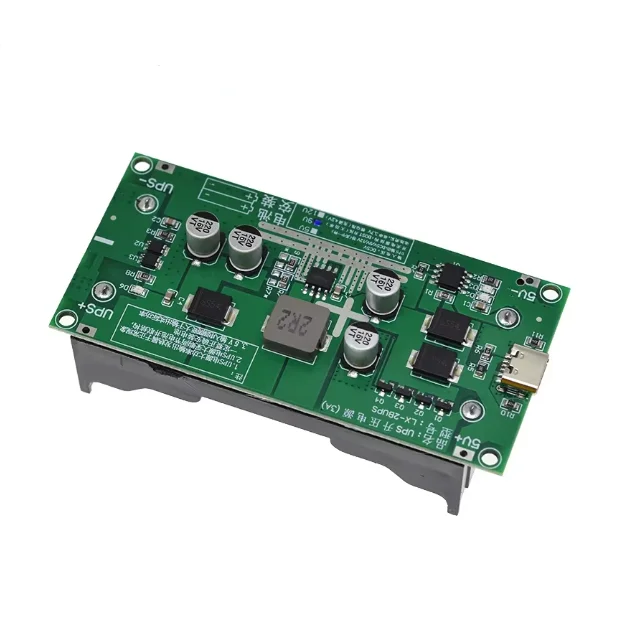

El módulo puede lograr una fuente de alimentación externa y una conmutación perfecta de fuente de alimentación dual de batería (sin demora), adecuado para instrumentos de equipos de CC de pequeña potencia y otros programas de suministro de energía ininterrumpida, corte de energía desde el inicio, carga entrante.La colección de módulos de carga de batería de litio, protección de batería de litio, salida de refuerzo, UPS que cambia cuatro funciones prácticas al mismo tiempo, equipado con una interfaz de carga MICRO USB universal, entrada directa DC5V a la carga de batería de litio, indicación LED de dos colores de la carga Estado, lleno de luz verde siempre está encendido, detiene automáticamente la carga.
Descripción de la función.
1, función UPS: cuando la fuente de alimentación tiene energía directamente desde la fuente de alimentación a través del circuito de refuerzo a la fuente de alimentación de carga, al mismo tiempo que se carga la batería de litio.Pero falla de energía de la fuente de alimentación, inicia automáticamente la ruta de la batería a través del circuito de refuerzo hasta la fuente de alimentación de carga 2, circuito de refuerzo: potencia máxima de hasta 20 W, potencia nominal de hasta 15 W, circuito de refuerzo BOST, 12 A incorporado de alta corriente MOS, la eficiencia de hasta el 96%, el consumo de energía estática del módulo de 25MA, salida opcional de 5V / 9V / 12V.(Carga normal recomendada 15W.Salida 5V: corriente 3A salida 9V: corriente 1,6A salida 12V: corriente 1,2A)
3, protección de la batería de litio: protección contra sobrechoque, sobredescarga, sobretemperatura y sobrecorriente (si el mal funcionamiento del cortocircuito en el estado de protección no emite, el acceso a la carga de 5 V se activa automáticamente para restaurar la salida)
