Descripción

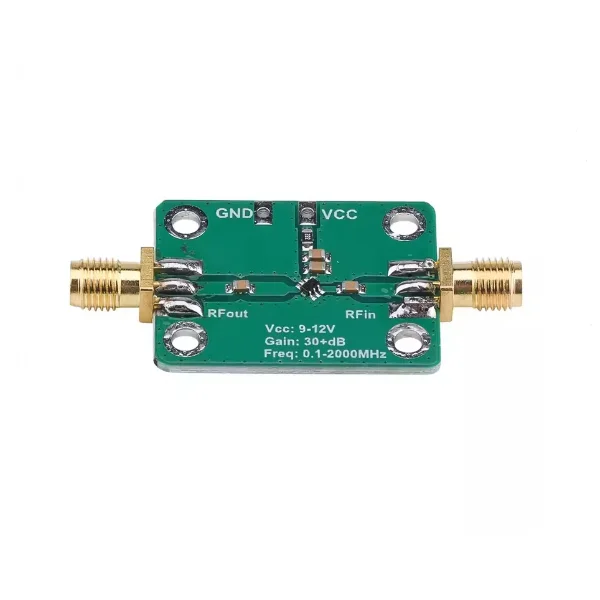

Algunos consejos en el uso de este amplificador:
1) Este amplificador tiene muy buena planitud de ganancia en frecuencias de funcionamiento inferiores a 500 MHz y se puede ajustar cuidadosamente para que sea inferior a 1 dB.La consistencia de ganancia es alta en las frecuencias bajas.
(2) el límite inferior de la frecuencia de funcionamiento del amplificador está limitado por la capacitancia de entrada y salida, el valor predeterminado es 0.1uF, puede funcionar hasta 0.1MHz;Puede aumentar adecuadamente la capacitancia de entrada y salida, para ampliar el límite inferior de la frecuencia, como: 10uF, puede trabajar hasta 5KHz.como la necesidad de cálculos detallados, debe prestar atención a la impedancia de entrada y salida de 50 ohmios, el cálculo de capacitancia requerido y, al mismo tiempo, debe mejorar el desacoplamiento de la fuente de alimentación y el regulador de voltaje.
(3) Cuando el voltaje de suministro varía de 5-8 V, se puede utilizar como amplificador de ganancia variable y la ganancia aumenta con el voltaje de suministro.Es muy adecuado para circuitos frontales de receptores de RF, que utilizan DA para controlar el voltaje de suministro, controlando así la ganancia del amplificador y desempeñando la función de control automático de ganancia.
(4) Cuando el voltaje de suministro es de 8-10 V, la ganancia en el extremo de baja frecuencia alcanza los 30 dB, momento en el que el amplificador tiene una cifra de ruido baja y buena estabilidad.
(5) Cuando el voltaje es de 12 V, la ganancia alcanza el valor y la ganancia en el extremo de baja frecuencia puede alcanzar los 32,5 dB.
