Descripción
Introducción del producto
Los amplificadores de altavoces plug-and-play de modulación de código de pulso (PCM) MAX98357 y MAX98358 de densidad de pulso (PDM) toman toda la ventaja de los arreglos flexibles de los arcos y pines de Maxim.
En comparación con las soluciones típicas de amplificadores analógicos, la cantidad de componentes se reduce considerablemente, lo que resulta en una reducción significativa del tamaño de la solución.Estas características permiten a los usuarios aprovechar el embalaje de nivel de oblea (WLP) rentable de Maxim sin necesidad de PCBVIA caros, ya que la mayoría de los usuarios controla el volumétrico.Para lograr una excelente calidad de sonido, el dispositivo utiliza entradas digitales con alta inmunidad al ruido y alta tolerancia (al menos 8 dB mejor que las soluciones de la competencia).El dispositivo también proporciona un excelente rechazo de interferencias electromagnéticas (EMI), lo que permite conexiones de altavoces a largo plazo sin necesidad de un filtrado externo adicional.Además, el dispositivo ofrece la mayor eficiencia Clase D de la industria.
Características del producto
Potencia de salida: 3,2 W a 4Q, 10% THD, 1,8 W a 82, 10% THD
Frecuencia de muestreo 12S: 8Khz ~ 96Khz
Amplificador Clase D Ganancia seleccionable: 3 dB/6 dB/9 dB/12 dB/15 dB
No se requiere reloj maestro (MCLK)
Plug and Play: 35 relojes diferentes y 128 tonos digitales pueden ser automáticamente
configurado con una sola fuente de alimentación
formato de frecuencia
Adecuado para RaspberryPi, Arduino y ESP32 y otras herramientas, con controlador de salida de audio 12S o sistema de placa de desarrollo

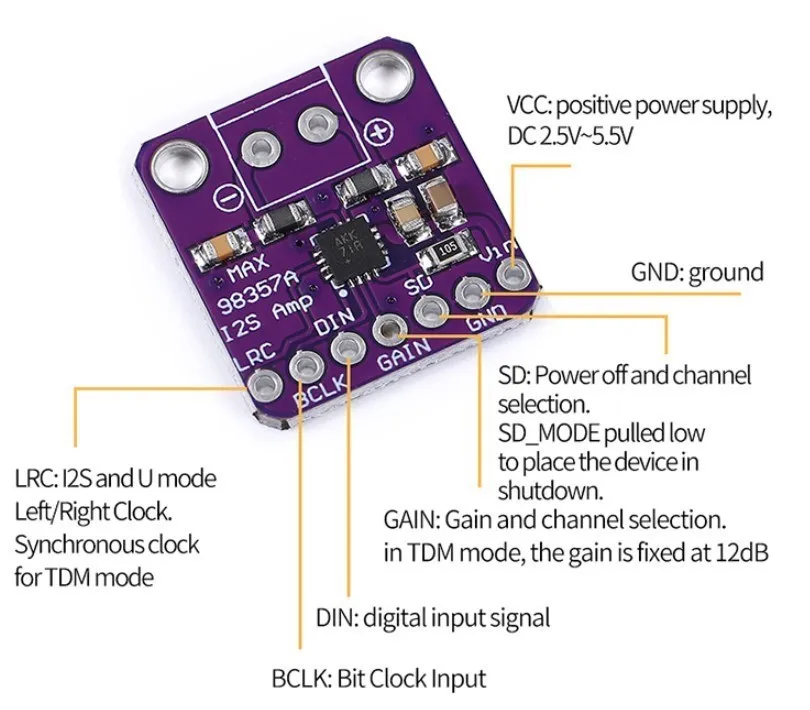

Descripción del pin:

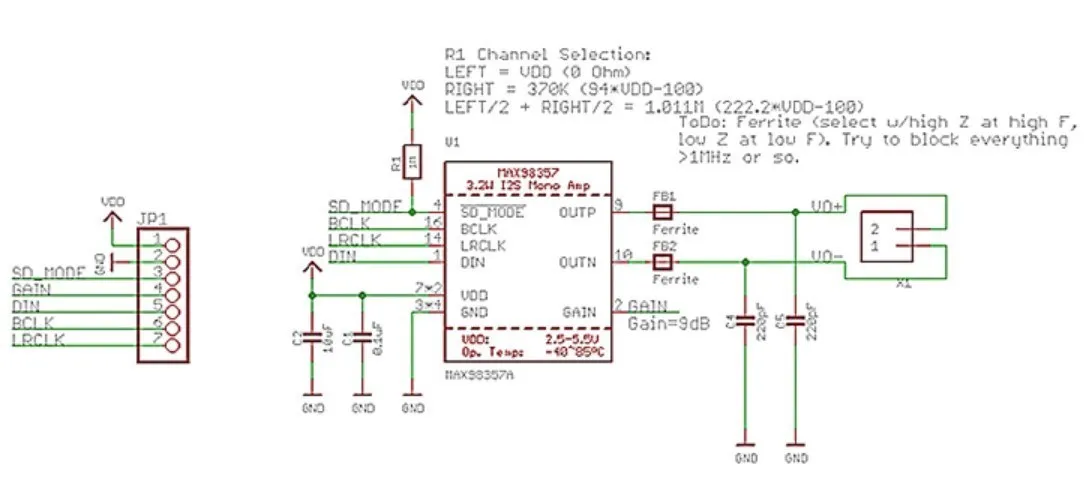

Esquema:
