Descripción

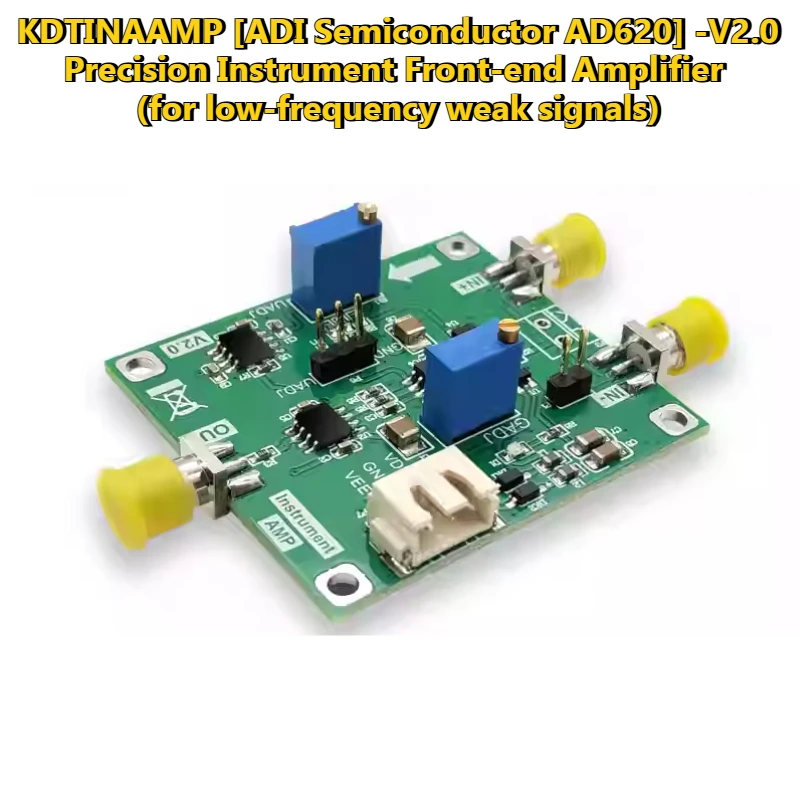

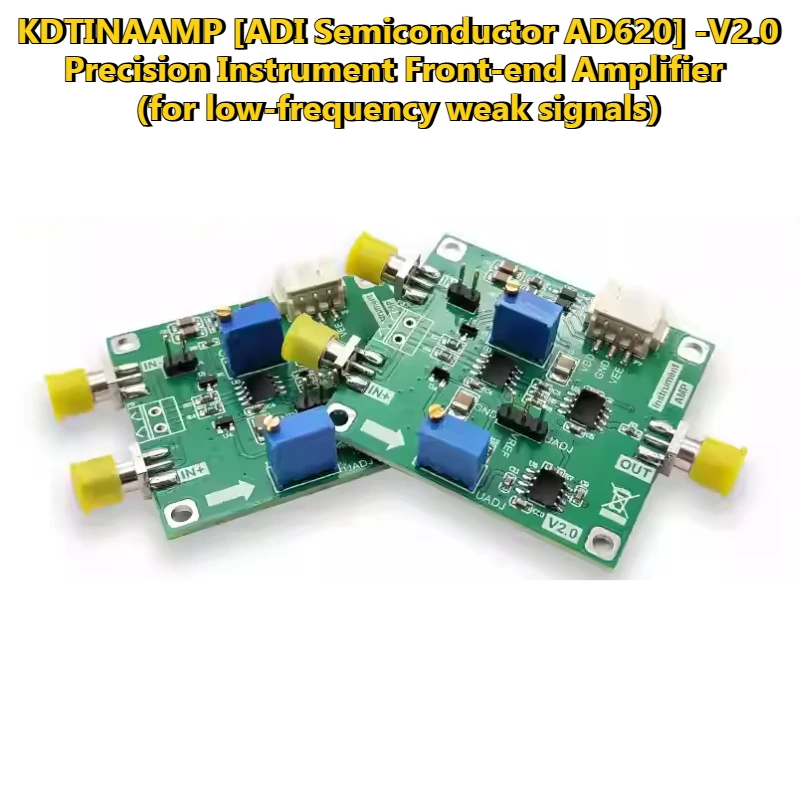

- Nombre del módulo: KDTINAAMP-017 (ADI Semiconductor AD620 [Este producto es una versión de fuente de alimentación positiva y negativa del amplificador de instrumento, con mayor voltaje de suministro, mayor giro de señal y menor ruido])
- Función del módulo: Amplificador frontal de instrumento de precisión, para señales débiles de baja frecuencia

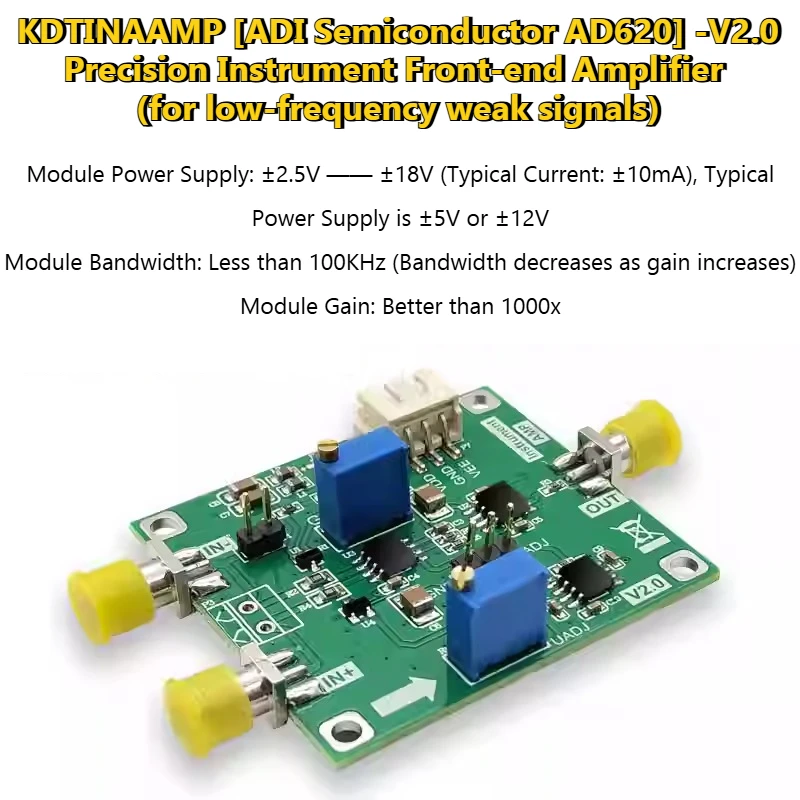

- Fuente de alimentación del módulo: ±2,5 V --- ±18 V (corriente típica: ±10 mA), la fuente de alimentación típica es ±5 V o ±12 V
- Ancho de banda del módulo: Menos de 100 KHz, el ancho de banda disminuye a medida que aumenta la ganancia
- Ganancia del módulo: mejor que 1000x
- Rendimiento de amplificación de voltaje CC del módulo: resolución mínima de entrada de 10 uV [Por ejemplo, cuando el factor de amplificación lineal se ajusta a 100x, voltaje de entrada de 10 uV CC, la salida es de 1 mV]
- Impedancia de entrada: Alta impedancia, relacionada con el voltaje de suministro
- Rango de ajuste de voltaje de polarización del módulo: ± VCC
- Amplitud de saturación de la señal de salida del módulo: 20 Vpp (± 12 Vpp), la oscilación del voltaje de salida está relacionada con el ancho de banda, la fuente de alimentación y la ganancia.

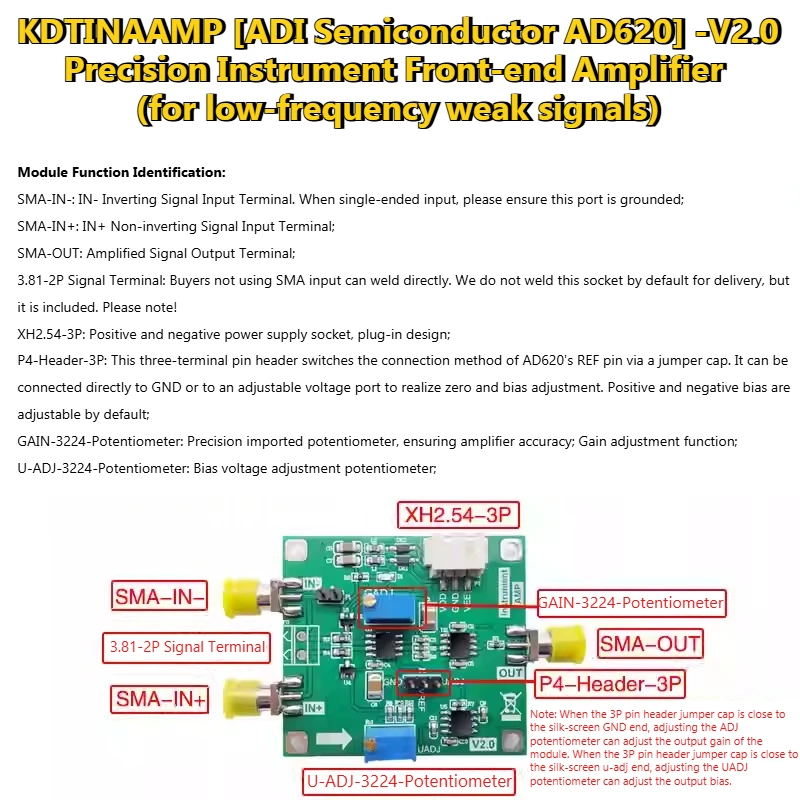

- Configuración de entrega del módulo: Chip principal AD620, amplificador seguidor de voltaje polarizado OPA177, amplificador seguidor de salida de señal OPA177; Ganancia potenciómetro ajustable 10K [Teniendo en cuenta el problema de ajuste del potenciómetro, 10K es un valor de resistencia adecuado].Si hay algún problema, comuníquese con el servicio de atención al cliente para personalizarlo.
- Peso del módulo: 15,9 g

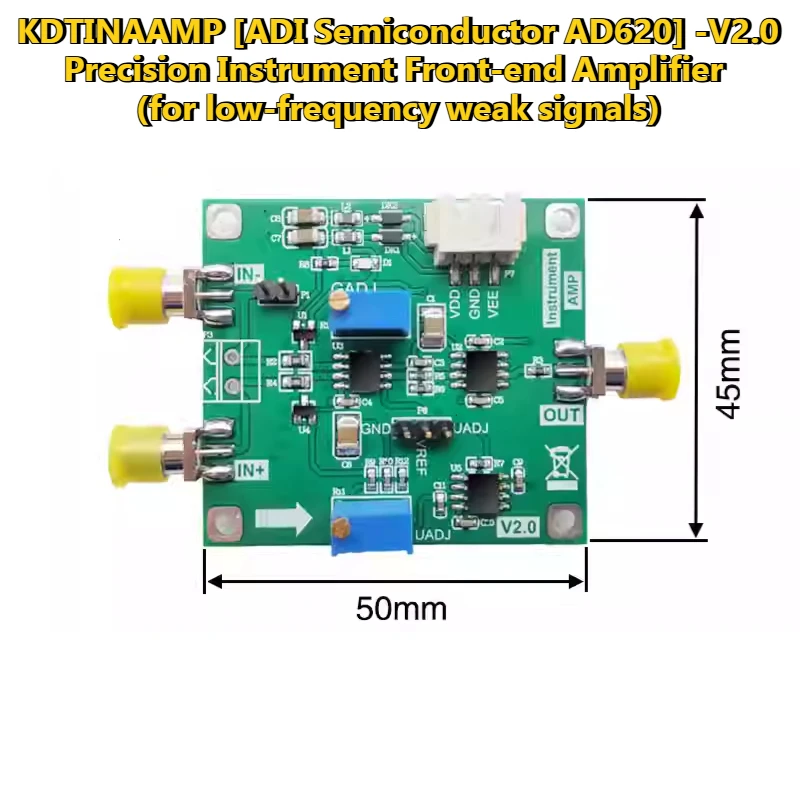

- Especificación de dimensiones: 50 × 45 × 15 (mm) Longitud × Ancho × Alto
- Tipo de interfaz: interfaz de señal SMA, interfaz de alimentación XH2.54-3P (conveniente para la aplicación), la fuente de alimentación es una toma de corriente enchufable XH2.54-3P
- Rango de temperatura de funcionamiento: -25℃ -- +85℃
- Otras características: orificios de posicionamiento M3 de cuatro pies; indicador de potencia; entrada de potencia dual de amplio voltaje; protección de conexión inversa; función de ajuste de cero de salida; puede funcionar en amplificación diferencial o amplificación de un solo extremo;
- Rango de aplicación: celdas de carga, detección de temperatura por resistencia al platino, ECG e instrumentos médicos, interfaz de adquisición de datos, amplificación de señal débil, etc.
- Precauciones de uso: Suministre energía correctamente de acuerdo con los detalles del módulo; Pruebe y utilice correctamente de acuerdo con los detalles del módulo;
- Parámetros del chip AD620 del módulo (parámetros de especificación principales del amplificador de instrumentos):
- Voltaje de compensación de entrada: 50uV (máx.)
- Deriva de compensación de entrada: 0,6 uV/℃(máx.)
- Corriente de polarización de entrada: 1 nA (máx.)
- Relación de rechazo de modo común: 100 dB (min, G=10)
- Ruido del voltaje de entrada: 9nV√Hz (1KHz)
- Ancho de banda: 120 KHz (G=1)
- Descripción de la relación RG de ganancia AD620: G=1+49,9K/Rg
- Descripción del módulo:
- (1) Funciona con fuente de alimentación dual y amplio rango de voltaje, con protección de conexión inversa y condensador de filtro de gran capacidad, adecuado para entornos con fuertes interferencias y grandes fluctuaciones de potencia;
- (2) Salida Seguidor de precisión OPA177.Si se requiere una salida de seguidor de ancho de banda alto, comuníquese con el servicio de atención al cliente o reemplácela por parte del comprador.El módulo se envía con OPA177 de forma predeterminada;
- (3) El módulo adopta un diseño de cableado de alimentación estándar XH2.54-3P, que puede coincidir con muchos módulos de potencia lineal de alto rendimiento en nuestra tienda y es más práctico en la aplicación real;
- (4) El módulo puede realizar funciones básicas como el ajuste de cualquier valor de ganancia dentro del rango, el ajuste de cero de salida y el ajuste de voltaje de polarización;
- (5) La entrada utiliza protección de sujeción de diodos BAV199 de baja fuga;
