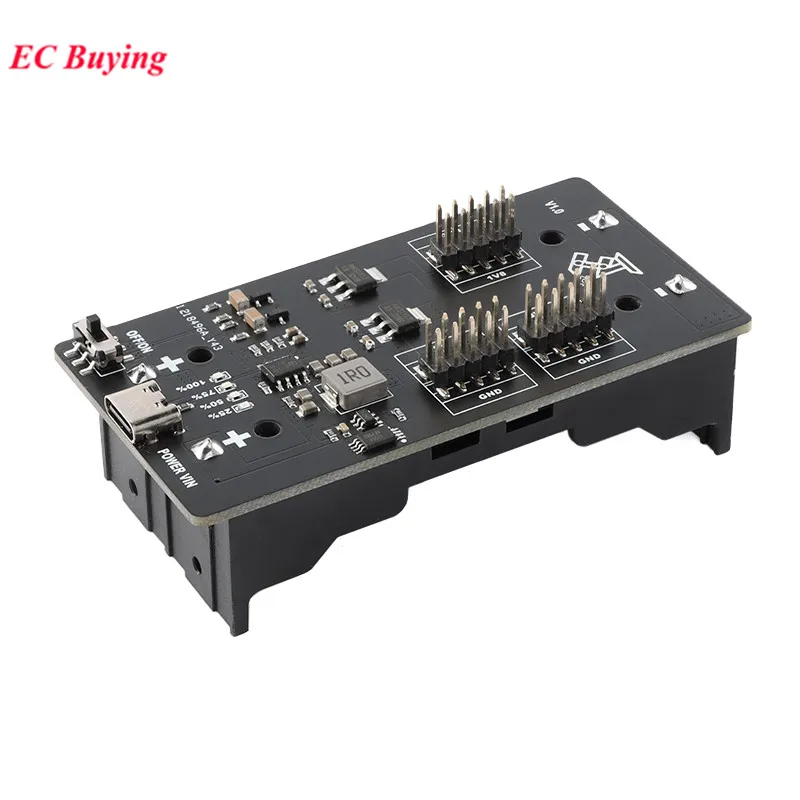

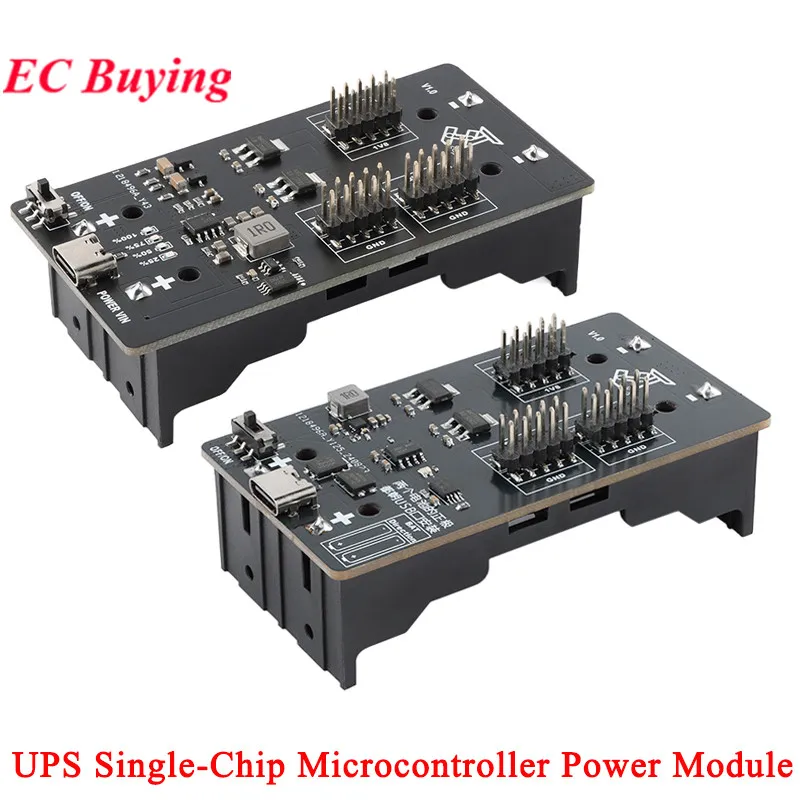

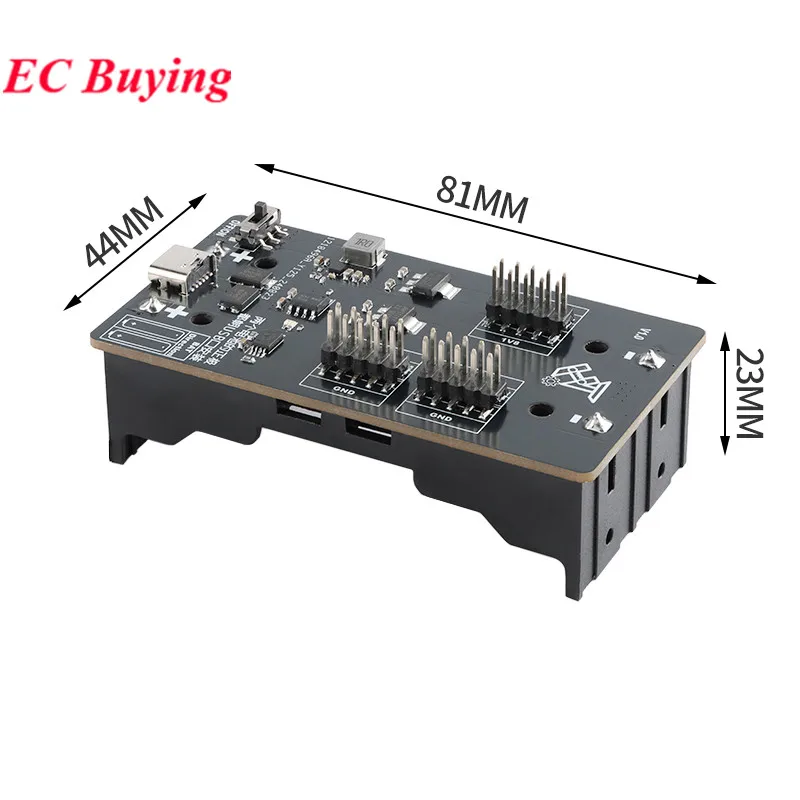

Módulo de alimentación UPS ininterrumpida de un solo chip tipo C carga y descarga de batería de litio 18650 1,8 V 3,3 V 5 V con pantalla LED

Introducción del módulo:

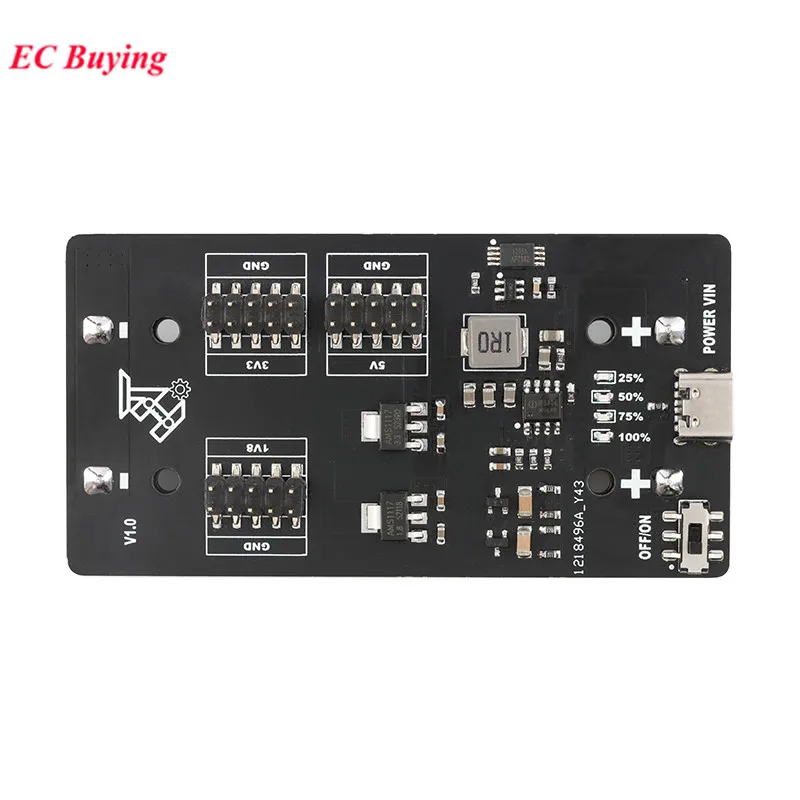

El módulo puede proporcionar un suministro de energía ininterrumpido al microordenador de un solo chip a través del 3.Batería de litio de 7v 18650 y fuente de alimentación de 5v con entrada de puerto USB tipo C, y también se puede utilizar como fuente de alimentación para algunos módulos con parámetros eléctricos adecuados (no conectados directamente al motor), el módulo está espaciado en 2.54 mm Emite tres voltajes diferentes de 5V, 3.3v y 1.8V en forma de conector de clavija, que se puede utilizar como fuente de alimentación en varios escenarios.El módulo tiene 4 luces indicadoras, que se utilizan para identificar la energía actual de la batería y el estado de carga de la batería.

Descripción del indicador LED (derecha - izquierda):

Modo de descarga:

LED1: potencia restante ≤ 25% (cuando parpadea, significa que la potencia es inferior al 3% y es hora de cargar)

LED2: potencia restante ≤ 50%

LED3: potencia restante ≤75%

LED4: potencia restante ≤ 100%

Modo de carga:

LED1: Parpadeo indica que la capacidad de carga actual es inferior al 25%

LED2: Parpadeo indica que la capacidad de carga actual es inferior al 50%

LED3: Parpadeo indica que la capacidad de carga actual es inferior al 75%.

LED4: Parpadeante significa que la potencia de carga actual es inferior al 100% y siempre está encendida cuando está completamente cargada.

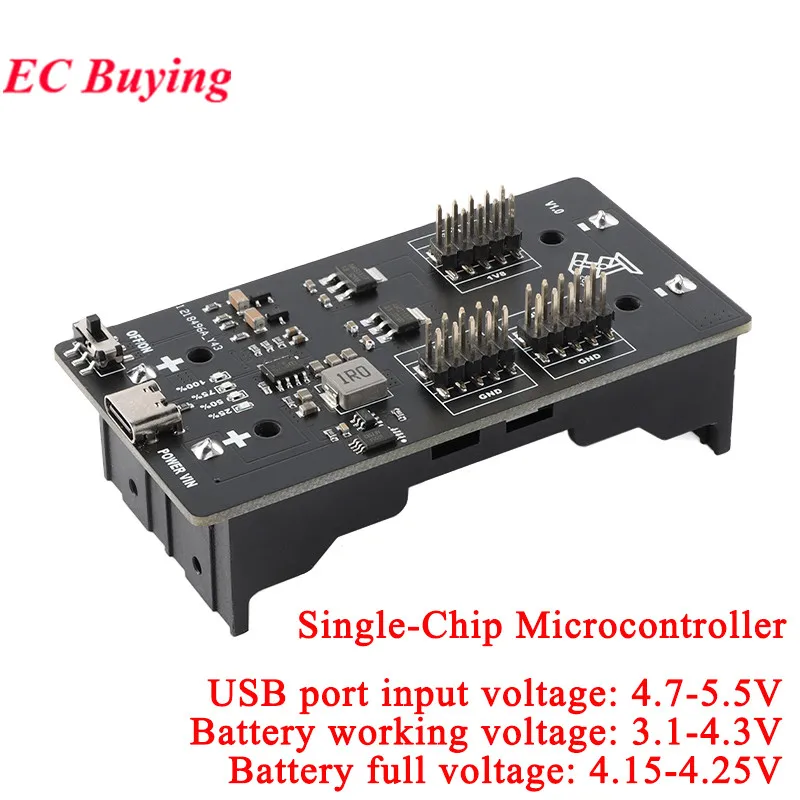

Introducción a los parámetros:

1.Voltaje de entrada del puerto USB: 4,5,5 V

2.Voltaje de funcionamiento de la batería: 3,1-4,3 V

3.Voltaje total de la batería: 4,15-4,25 V

4.Corriente máxima de salida:

5V: 1,5A

3,3 V: 400 mA

1,8 V: 150 mA

5.Tensión de salida de corte: batería 3V

6.Carga mientras descarga: el voltaje de salida es de 4,5 V y el máximo es de aproximadamente 400 mA

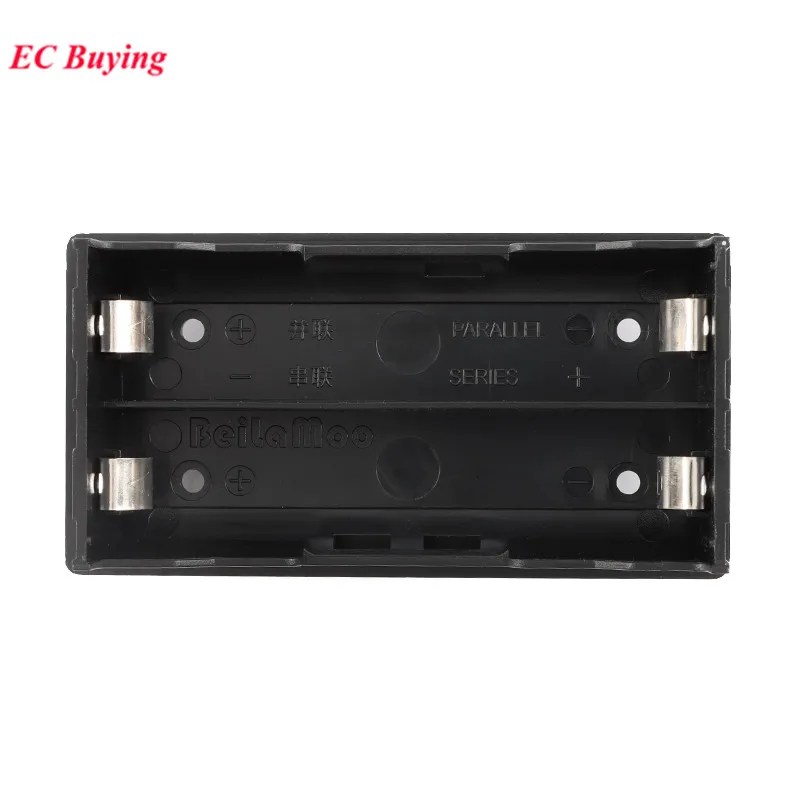

7.Método de conexión de la batería: conexión en paralelo (se pueden conectar una o dos baterías)

Uso y precauciones:

Hay un interruptor de palanca en el módulo que puede controlar la salida.Cuando se gira hacia la izquierda, la salida se apaga y cuando se gira hacia la derecha, la salida se enciende;

Si el chip de protección de la batería activa la protección, instala una batería nueva y enciende la luz indicadora del interruptor, se puede conectar al puerto USB.

Activar la carga;

Después de apagar la salida, la luz indicadora permanecerá encendida durante aproximadamente 30 segundos y luego se apagará;

Tenga en cuenta que la batería conectada al módulo está en paralelo, no conecte la batería al módulo en serie;

Preste atención para distinguir los polos positivo y negativo, la conexión inversa quemará el módulo (hay pantallas de seda positivas y negativas en la placa, instale la batería estrictamente de acuerdo con las instrucciones de la serigrafía);

Tenga en cuenta que la salida no debe cortocircuitar las interfaces de entrada y salida;

Tenga en cuenta que la interfaz de salida del módulo no se puede conectar directamente al motor.

Pruebas del producto:

Batería: 18650 con resistencia interna de 70mΩ

Capacidad de la batería 2000 mAH: puede emitir 5V1A

Capacidad de la batería 3000 mAH: puede emitir 5 V 1,5 A

El voltaje de entrada máximo de la batería está determinado por la carga y la corriente de salida máxima es de 1,5 A.Los parámetros se pueden derivan de la siguiente fórmula:

Iin=(5*Iout)/(0,7*Vin)

Se recomienda utilizar baterías 18650 con una capacidad total superior a 1500 mAH.

1、 Introducción al módulo

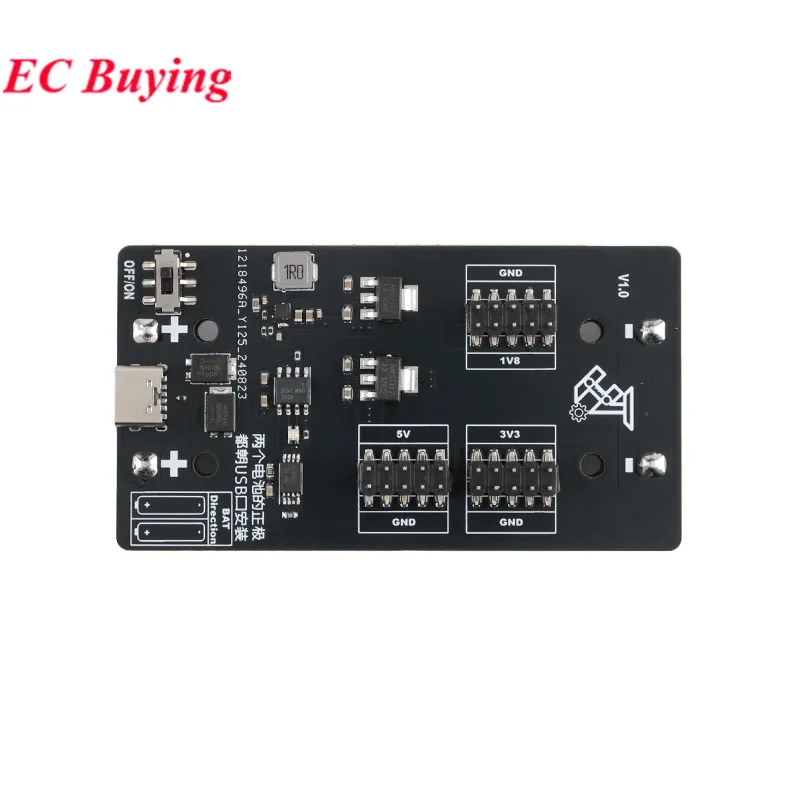

Este módulo puede suministrar energía al microcontrolador a través de una batería de litio 18650 de 3,7 V y una fuente de alimentación de 5 V con entrada de puerto USB tipo C.También se puede utilizar para suministrar energía a módulos con los parámetros eléctricos adecuados (no se puede conectar directamente a un motor).Al mismo tiempo, el módulo también tiene función UPS.Cuando se desconecta la entrada TYPE-USB, el módulo continúa emitiendo.El módulo emite tres voltajes diferentes de 5 V, 3,3 V y 1,8 V en forma de clavijas espaciadas de 2,54 mm, que se pueden utilizar como fuente de alimentación en varios escenarios.El módulo está equipado con 2 luces indicadoras de carga para indicar el estado de carga actual.

Descripción de la luz indicadora:

La luz roja se enciende durante la carga;

Lleno de luces verdes encendidas.

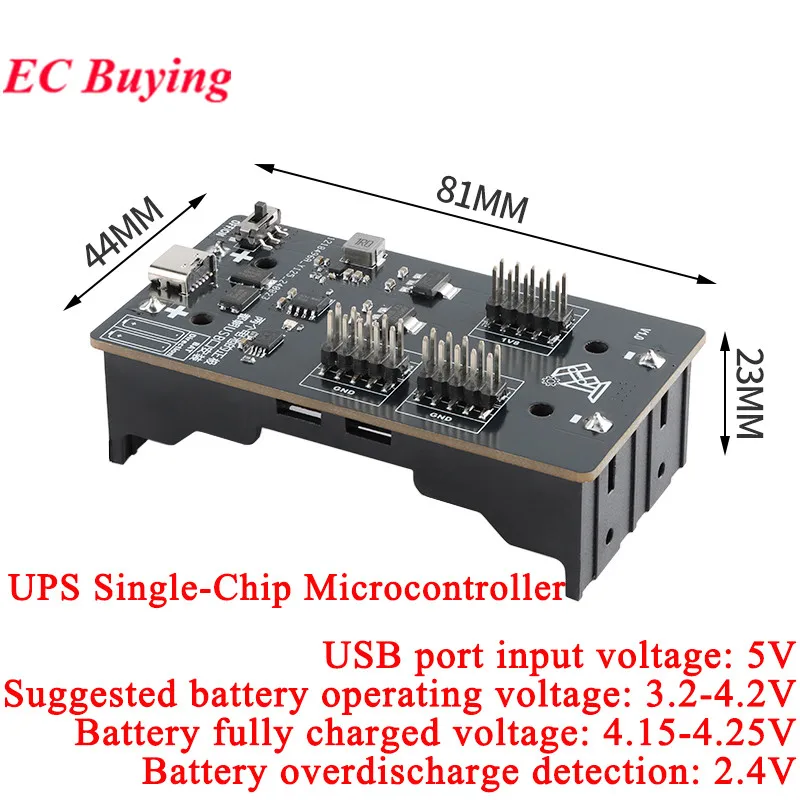

2、 Introducción a los parámetros

1.Voltaje de entrada del puerto USB: 5V

2.Voltaje de funcionamiento de la batería sugerido: 3,2-4,2 V

3.Voltaje de la batería completamente cargada: 4,15-4,25 V

4.Detección de sobredescarga de batería: 2,4 V

5.Corriente máxima de salida:

5V: 1,8A

3,3 V: 400 mA

1,8 V: 150 mA

6.Carga y descarga simultáneamente: el voltaje de salida es de 5 V y la corriente de salida máxima se ve afectada por la corriente de entrada del puerto TYPE-C.Se recomienda generar un máximo de 1,8 A.

7.Método de conexión de la batería: Conexión en paralelo (las baterías se pueden conectar a una o dos)

modular.Hay un interruptor de palanca en la parte superior que puede controlar la salida.Cuando se gira hacia la izquierda, la salida se apaga y cuando se gira hacia la derecha, la salida se activa;Si el chip de protección de la batería activa la protección, instala una batería nueva y no hay salida cuando el interruptor está encendido, se puede conectar al puerto USB para cargar y activar a continuación;

Preste atención al módulo Conecte las baterías en paralelo, no conecte las baterías en serie al módulo;

Preste atención a distinguir los polos positivo y negativo.Conectándolos al revés quemará el módulo (hay pantallas de seda de polo positivo y negativo en el tablero, siga estrictamente las instrucciones de la pantalla de seda para instalar la batería);

Tenga cuidado de no cortocircuitar las interfaces de entrada y salida durante la salida;

Tenga en cuenta que la interfaz de salida del módulo no se puede conectar directamente al motor.

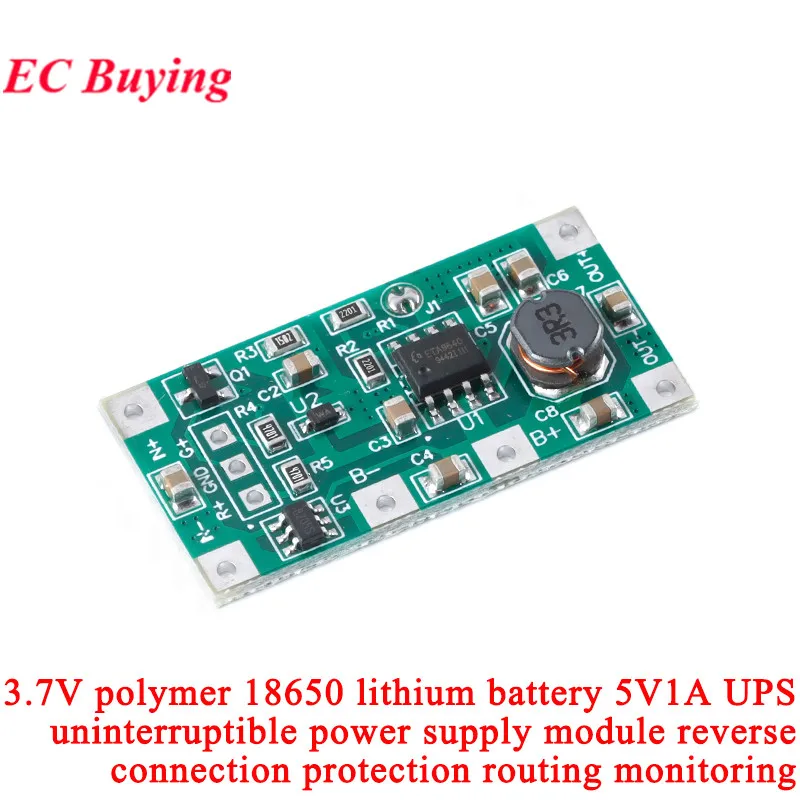

Parámetros del producto:
Entrada: por encima de 5V1A
Salida: 5V1A (máx.)
Batería: batería de polímero de litio, batería de litio 18650.(La capacidad recomendada es inferior a 10000 mA)
Terminal de entrada: protección de conexión inversa, protección contra sobretensión de entrada, corta automáticamente la alimentación de entrada cuando la entrada excede los 6 V y cambia al modo de fuente de alimentación de la batería.
Terminal de batería: Protección de conexión inversa Protección contra cortocircuitos La conexión inversa no se dañará durante la carga.Cuando la entrada de alimentación externa supera los 20 V, la unidad de protección se estropeará.
Terminal de salida: solo puede suministrar cargas normales y no se puede conectar a otros adaptadores de corriente, y se quemará si se conecta al revés.La salida está en cortocircuito y no se apagará cuando la carga sea pequeña.
Volumen: 33*15*4,5mm

Puerto de cableado:
Modo de entrada: IN+entrada+, IN-entrada-,
Modo de salida: OUT+salida+, OUT-salida-,
Batería: B+ se conecta a la batería+, B- se conecta a la batería -,

Luz indicadora (debe agregarla usted mismo): R+ es el estado de funcionamiento de la fuente de alimentación externa, G+ es el indicador de capacidad de la batería.La capacidad de la batería se muestra por la frecuencia de parpadeo.Cuanto más rápido sea el parpadeo, más suficiente será la capacidad de la batería y se apagará automáticamente cuando esté vacía o que no esté cargada.
Descripción del puente (J1): Se utiliza para configurar la alimentación de la fuente de alimentación externa.El valor predeterminado es por debajo de 1A.Cuando el puente está en cortocircuito, la potencia de salida de la fuente de alimentación externa debe alcanzar 5v 2A.El puente sirve para cambiar una corriente de 0,5 A/1 A y suministrar la carga primero. La corriente restante se transfiere a la batería para cargarla.

Nota:
La placa de circuito se calienta durante la carga, por lo que la placa de circuito debe mantenerse alejada de la batería durante el montaje. En segundo lugar, la batería es optimista en cuanto a la polaridad. No lo conecte al revés para evitar daños al chip de gestión. Cuando el circuito está funcionando durante la carga, no hay protección contra cortocircuitos. Para no dañar el dispositivo.
