Descripción

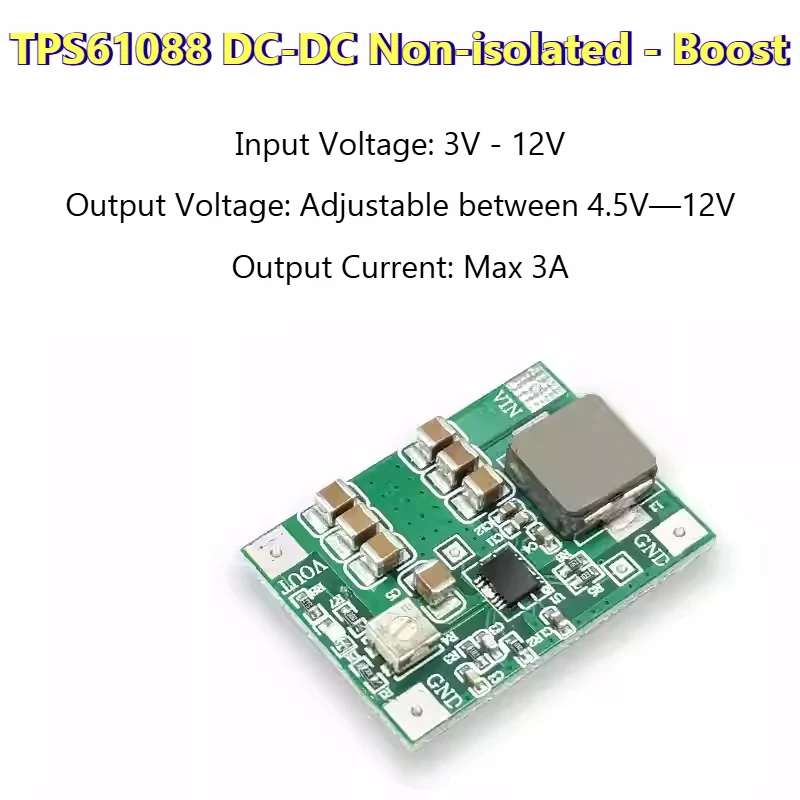

- Modelo de módulo: KDT61088 (PLST610888) importado
- Tipo de módulo: DC-DC No aislado - Boost
- Voltaje de entrada: 3 V - 12 V, comúnmente utilizado para aumentar la entrada de batería de litio de 3,7 V
- Voltaje de salida: ajustable entre 4,5 V y 12 V, este módulo tiene un potenciómetro incorporado, la salida de voltaje es ADJ
- Corriente de salida: máx. 3A
- Eficiencia de conversión: Hasta el 95% (medido), principalmente alrededor del 90% de la eficiencia.Los parámetros básicos del TPS61088 son consistentes con la curva de eficiencia oficial, los compradores pueden probarlos a voluntad.
- Diferencia de voltaje de entrada-salida: fuente de alimentación de refuerzo, la entrada debe ser inferior a la salida, ¡tenga en cuenta!
- Potencia de salida: Valor máximo recomendado 24W, valor típico 12V@2A con prueba de carga
- Regulación de carga: ±0,5%
- Regulación de voltaje: ±1%
- Consumo de energía en reposo del módulo: alrededor de 2 mA
- Frecuencia de conmutación: 600 KHz, tenga en cuenta que en aplicaciones de señales pequeñas, se evoca autovaloran si hay algún impacto
- Salida de ondulación del módulo: Mejor que 50 mV, 12 V a 1 A con prueba de carga
- Protección del módulo: Ninguna, sin protección de conexión inversa periférica, sin protección de fusible periférico
- Peso del módulo: 6,75 g

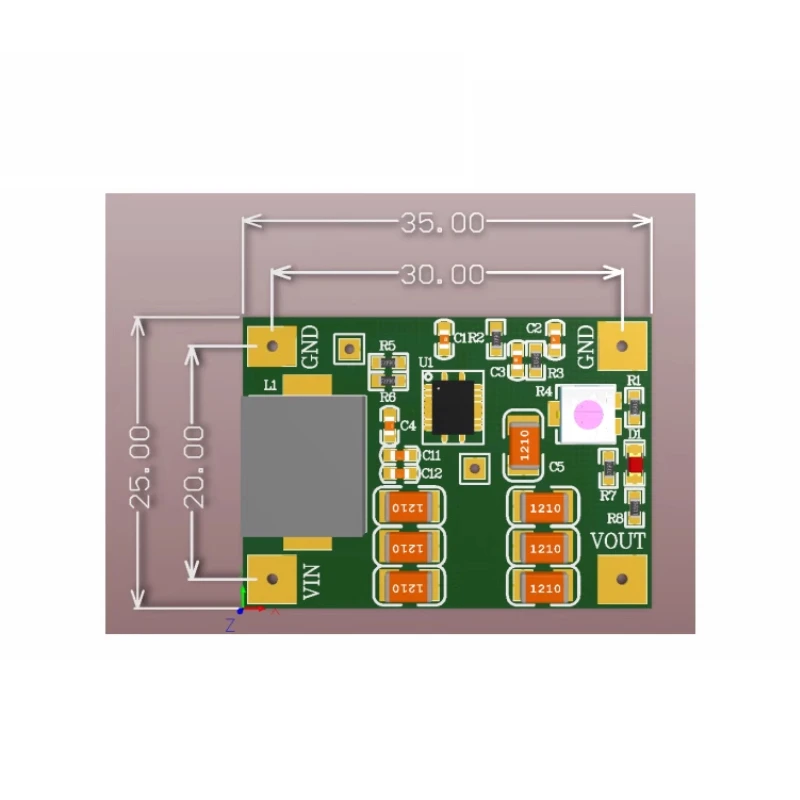

- Especificación del módulo: 35×25×5,8(mm), largo×ancho×alto(mm)
- Calefacción del módulo: No se requiere disipación de calor adicional
- Temperatura de funcionamiento del módulo: -40℃ - +85℃, Grado industrial, cuanto mayor sea la carga, preste atención a la disipación de calor.
- Otras características del módulo: Con indicador LED de salida, el módulo se puede ensamblar en estilo SMD (la parte inferior es plana)

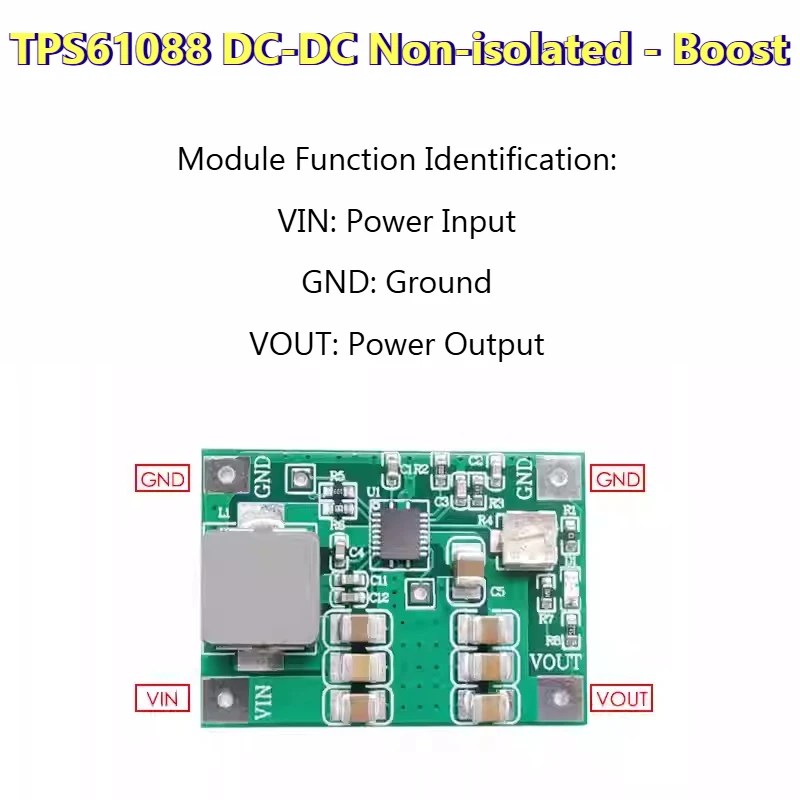

- Interfaz del módulo: Con puerto de habilitación
Descripción del módulo
(1) El voltaje de salida es ajustable, conveniente para una aplicación rápida; (2) La entrada y la salida utilizan filtrado continuo de condensadores de gran capacidad; (3) Inductor integrado de alta potencia de 12 A, que garantiza el funcionamiento actual; (4) El voltaje de entrada mínimo puede ser tan bajo como 2,7 V para aumentar el funcionamiento; (5) Diseño de factor de forma MINI, compacto y conveniente; (6) La frecuencia de conmutación del módulo es ajustable, la configuración predeterminada de fábrica es la conmutación de 600 KHz
