Color
Descripción
DC 9-12V entrada DC 5V3A salida
DC 16-120V entrada DC 12V3A salida

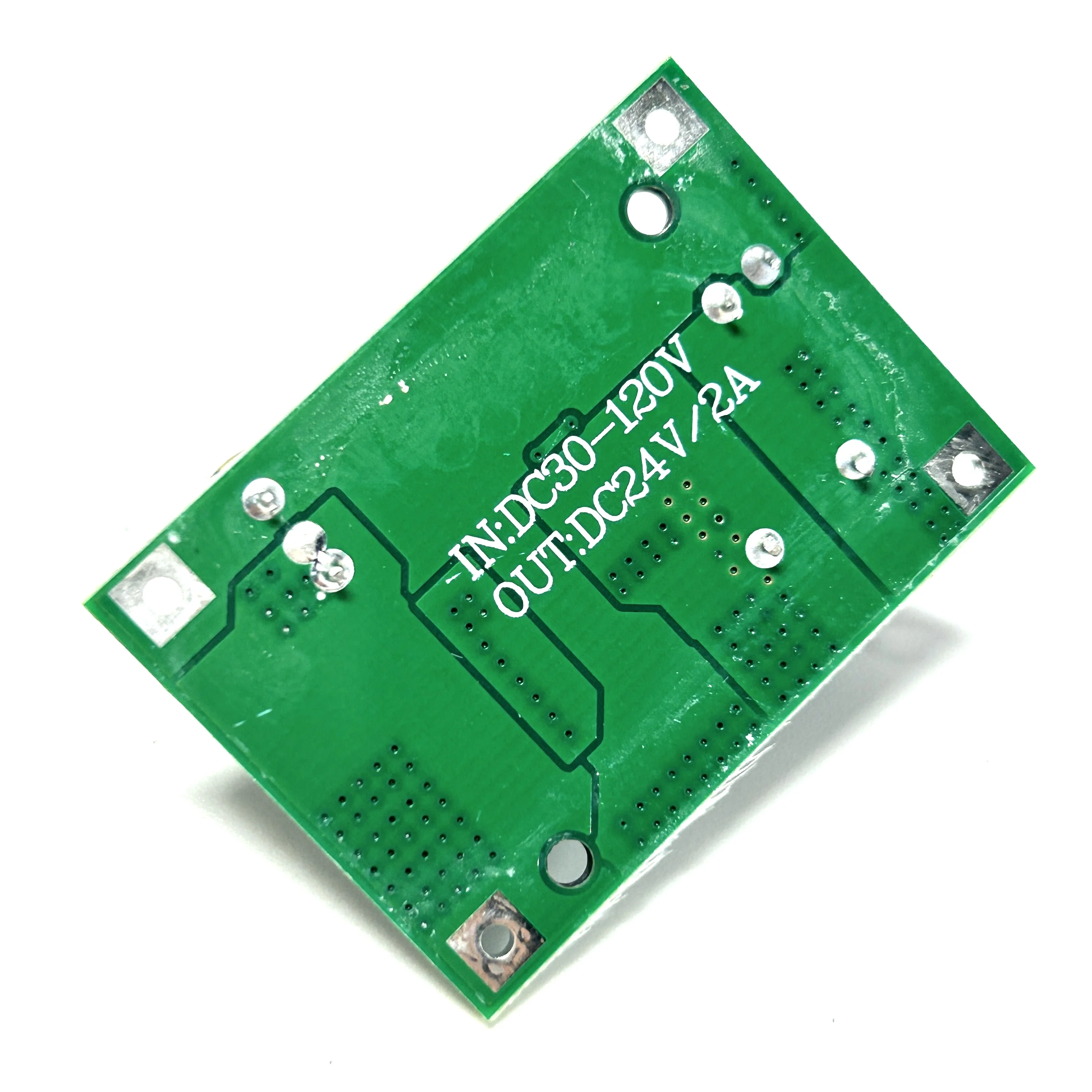

DC 30-90V entrada DC 24V2A salida
DC 30-120V entrada DC 5V3A salida
IN + es entrada positiva, IN-es entrada negativa
OUT + es el polo positivo de salida, OUT-es el polo negativo de salida
120V es el condensador de entrada es 160V. 90V es el condensador de entrada es 100V

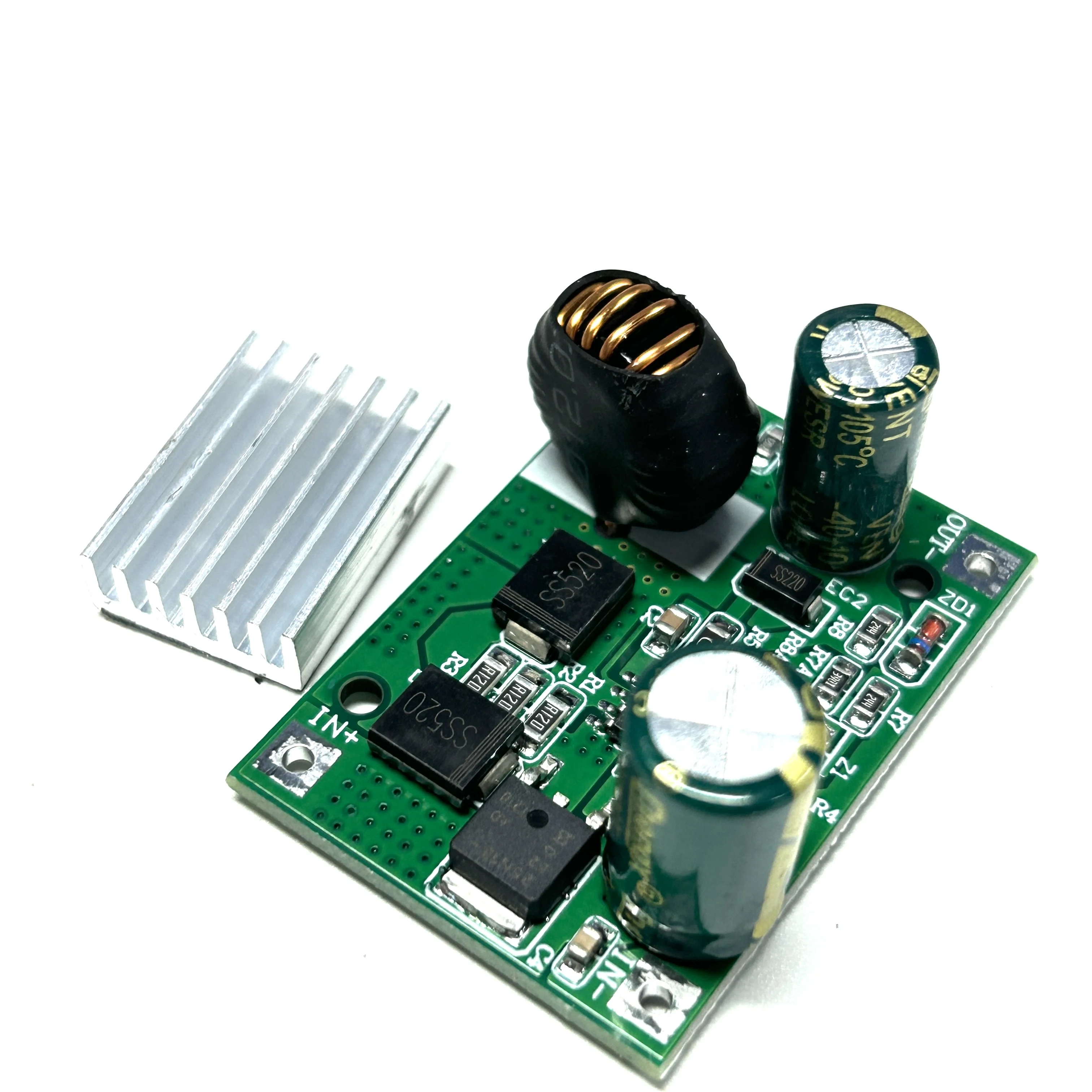

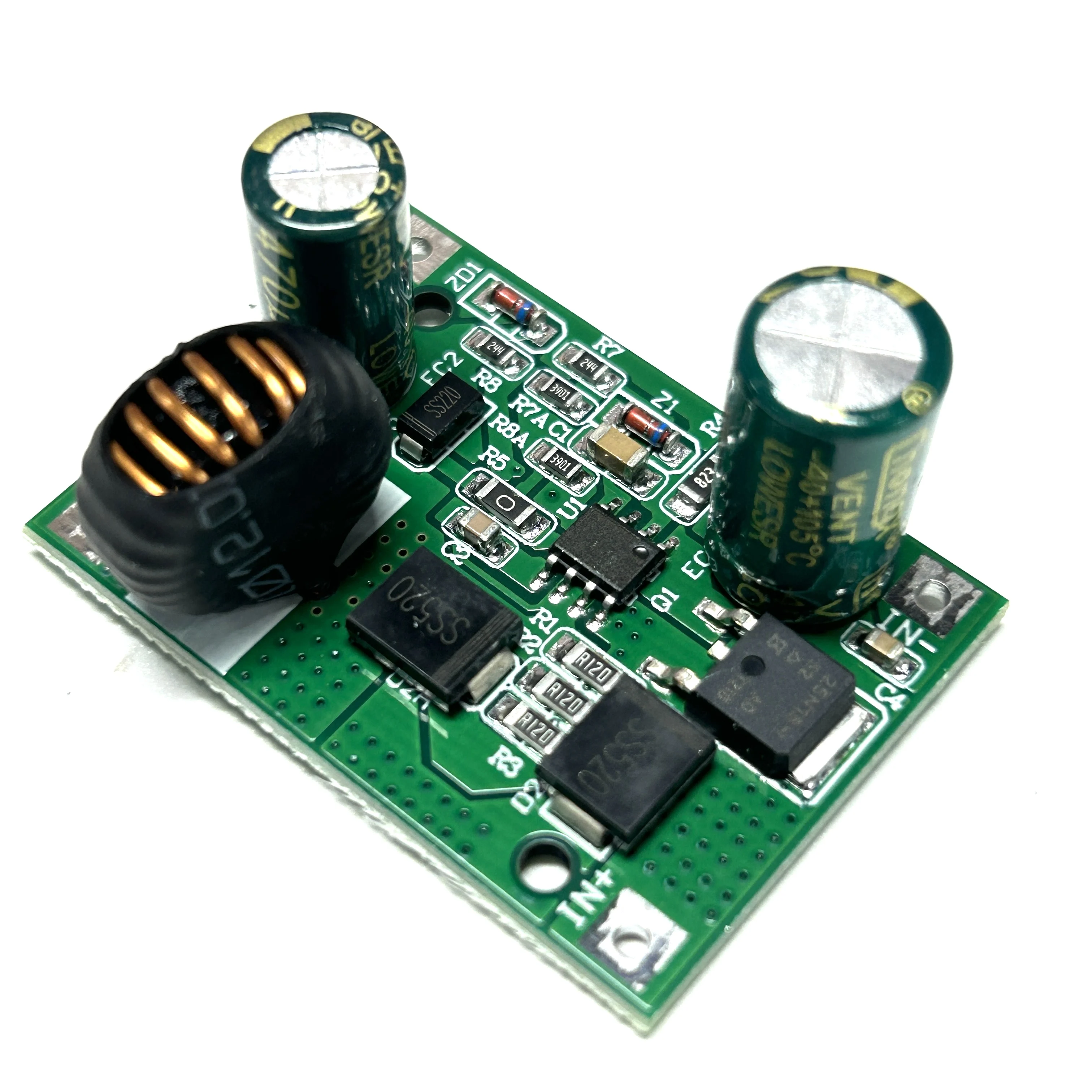

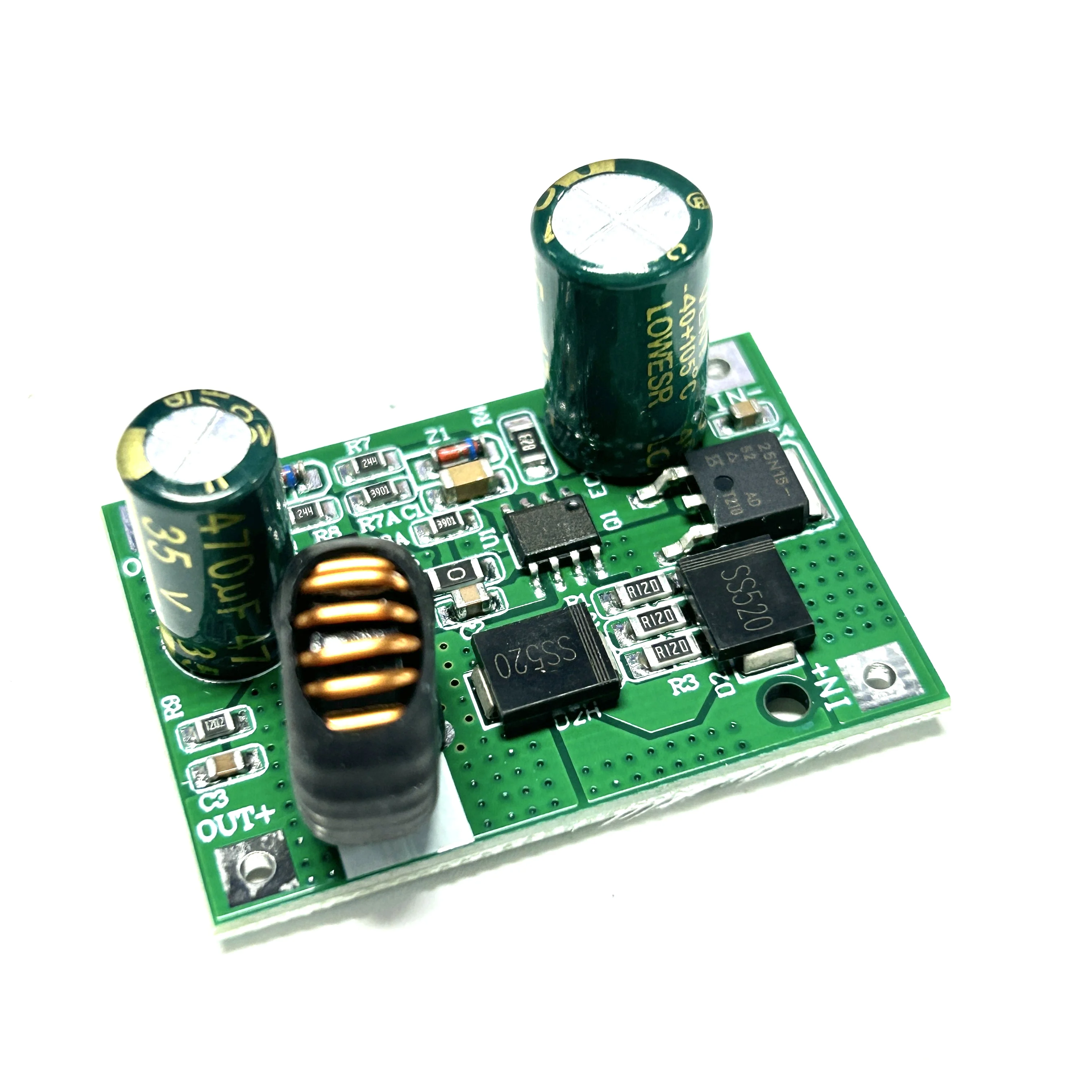

Módulo de fuente de alimentación no aislada, placa de entrada de alto voltaje, 2 unidades
Amplio voltaje de entrada: 9V-90V
La diferencia mínima de voltaje entre el voltaje de entrada y el voltaje de salida es de 4V (por un lado, por el otro, de 12V, por el otro, por el otro, de 24V).
Voltaje de salida 24V/12V/5V opcional (otro voltaje, póngase en contacto con el cliente para personalización)
Corriente de salida 3A (es decir. Valor de corriente constante 3A, cuando el voltaje personalizado es superior a 12V, la corriente de salida es inferior a 3A, no se recomienda que la potencia supere los 30W, 12V y 5V pueden alcanzar 3A, 24V es 2A)
Frecuencia de funcionamiento típica: 140KHz
Tasa: 95% (cuanto menor sea la diferencia de presión, mayor será la eficiencia)
Reducción de la frecuencia de carga ligera para mejorar la eficiencia de la carga ligera
Corriente de espera pequeña
Protección contra sobrecalentamiento, sobrecorriente y cortocircuito de salida incorporada
Arranque suave incorporado
Voltaje constante y salida de corriente constante
Temperatura de funcionamiento: Grado Industrial (-40 ℃ a + 85 ℃)
Volumen del módulo: 42*30*17mm
Método de uso:
1, primero conecte el cable de conexión entre el módulo y la fuente de alimentación, y luego enciéndalo. ¡Recuerda! ¡Recuerda! (Si el terminal de entrada está cableado con electricidad, es fácil disparar el fenómeno, especialmente cuando el voltaje de la fuente de alimentación de entrada es alto, e incluso quemar las almohadillas del módulo).
2. Elija después de encender una fuente de alimentación adecuada, use un multímetro o voltímetro para medir si el voltaje de salida del módulo y el equipo necesitan el mismo voltaje.
3, el equipo de potencia o (carga) conectado a la salida del módulo.
