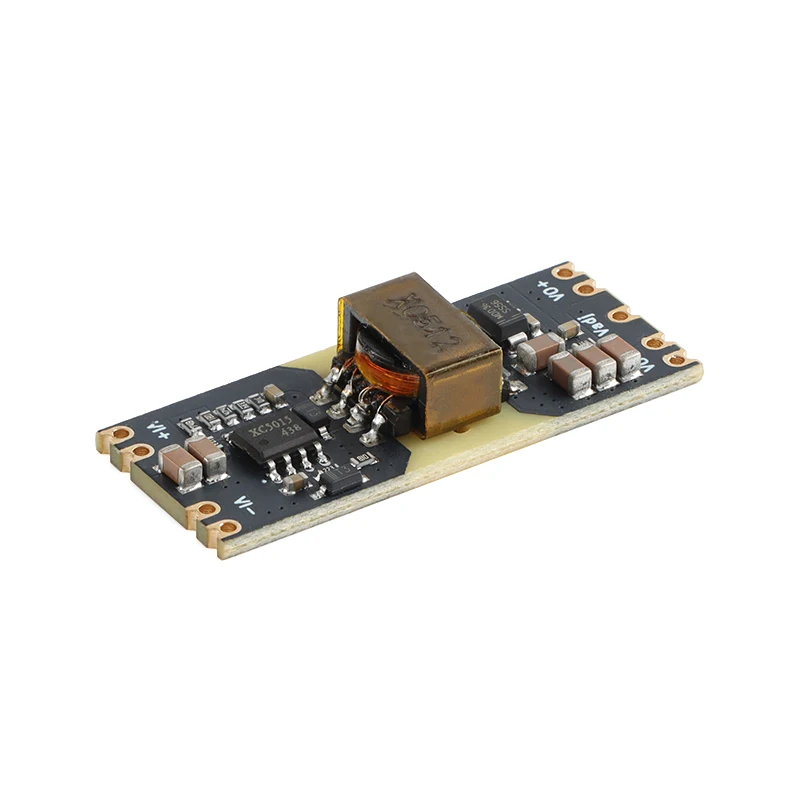

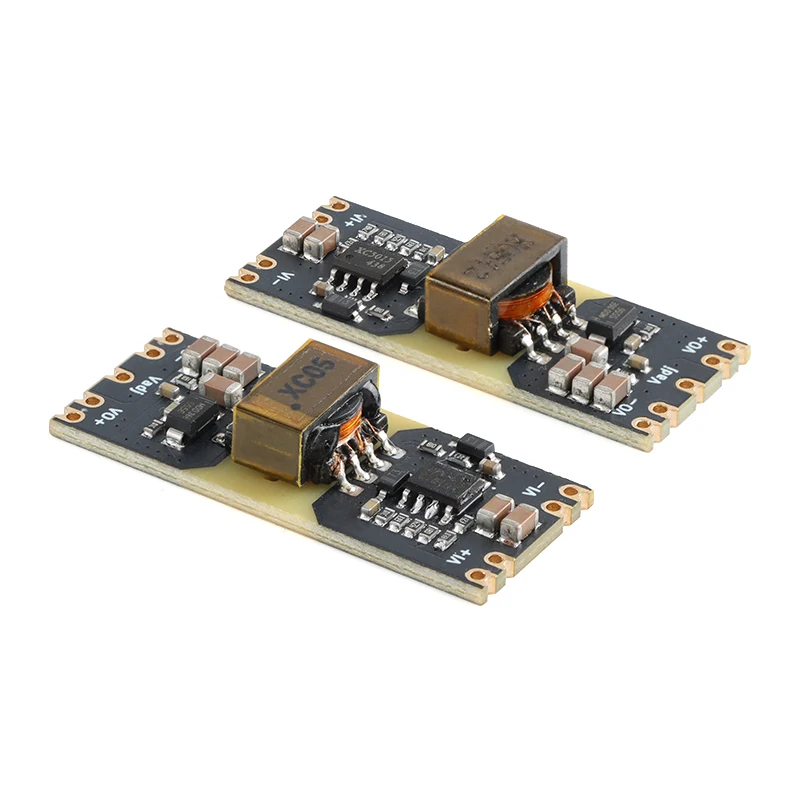

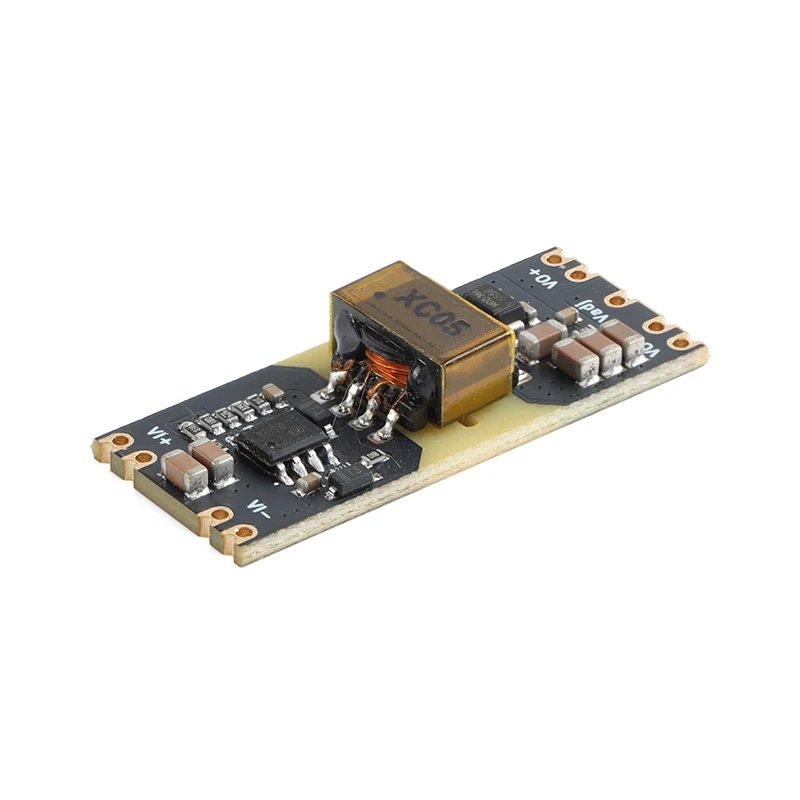

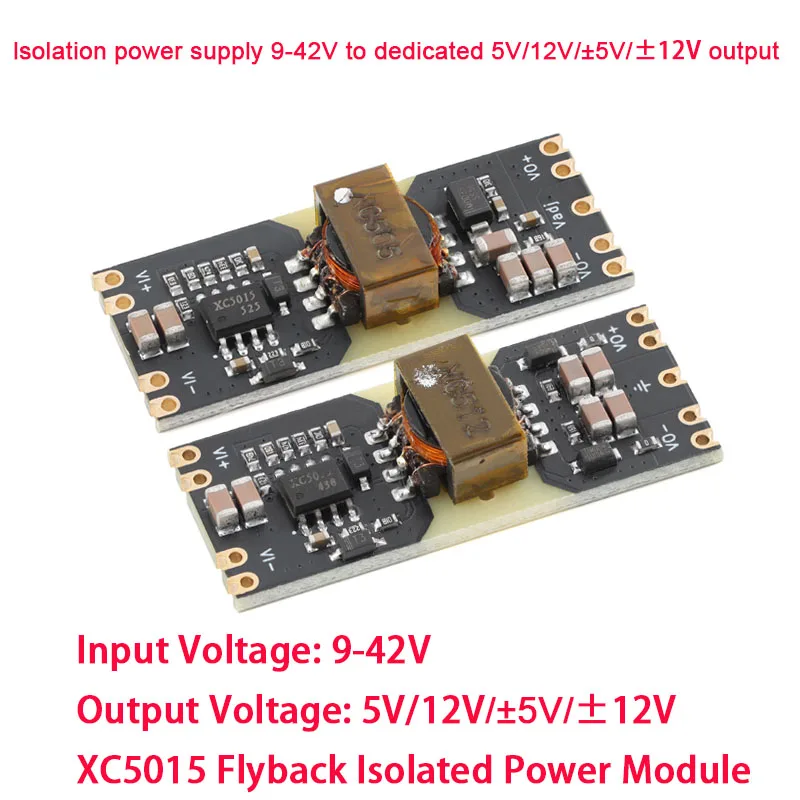

Módulo de alimentación CC aislado XC5015, amplio voltaje, entrada de 9-42V, 5V, 12V ± 5V ±12V, salida de 6W, 10W, placa estabilizadora LDO reservada, 2 uds./1 ud.

Características:

1.Amplio rango de entrada de voltaje: admite un amplio rango de entrada de voltaje de 9-42 V, adecuado para diversos escenarios de suministro de energía, mejorando la universalidad y flexibilidad del módulo.

2.Función de protección contra cortocircuitos: el terminal de salida está equipado con un diseño de protección contra cortocircuitos, que previene eficazmente daños al equipo causados por cortocircuitos accidentales y garantiza el funcionamiento seguro del sistema.

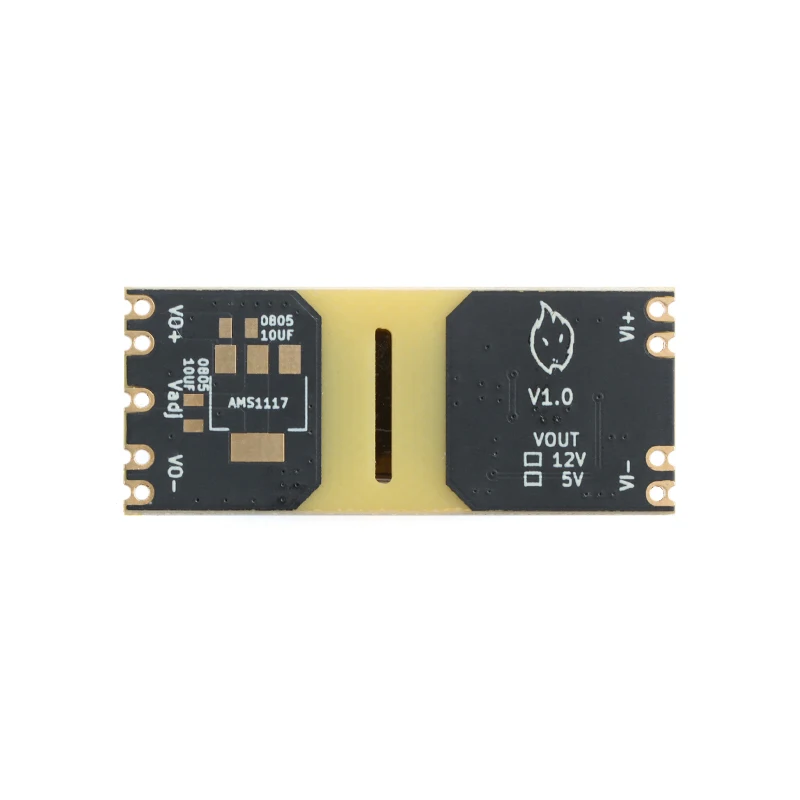

3.Reserve pads LDO: Los pads LDO están reservados en el módulo, que se pueden ampliar para proporcionar una salida LDO más estable según sea necesario, satisfaciendo las necesidades de escenarios de aplicación de alta precisión.

4.Proceso de chapado en oro con semifujeros: con un diseño de chapado en oro con semifujeros, las uniones de soldadura son más seguras y el contacto es más confiable, lo que facilita el desarrollo secundario de los usuarios o las operaciones de montaje en superficie.

5.Circuito de compensación de bucle incorporado: el circuito de compensación de bucle integrado optimiza el rendimiento de respuesta dinámica del módulo de potencia, mejorando la estabilidad y eficiencia de salida.

Especificación:

Voltaje de entrada: DC9-42V

Voltaje de salida: DC5V, DC12V, doble potencia 5V

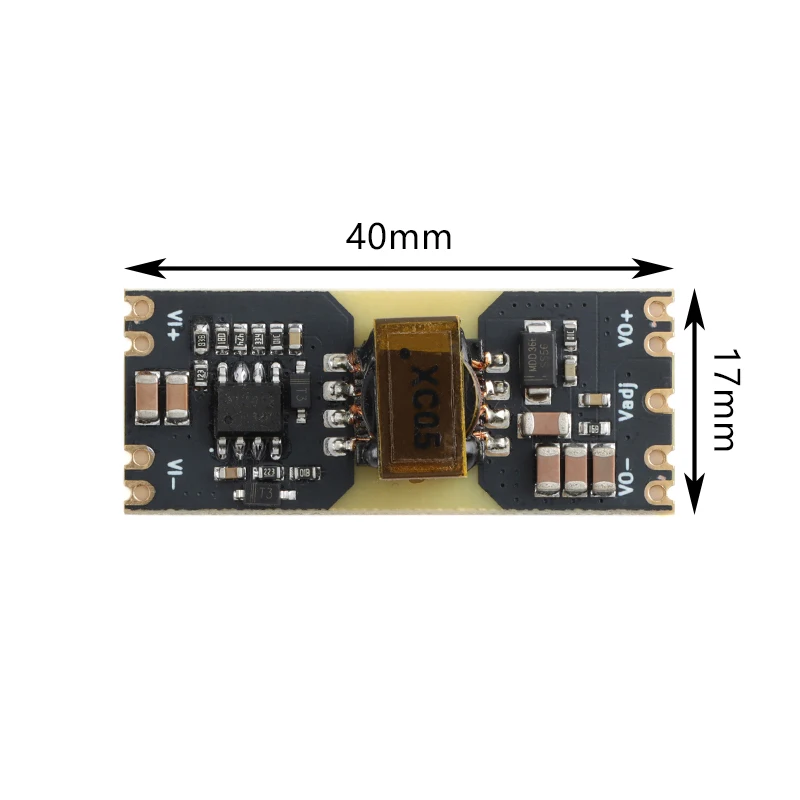

Tamaño: 40*16mm

Prueba aleatoria sin carga de salida de 5V:

Entrada 12V, salida 5V: 5,037V

Entrada 24V, salida 5V: 5,045V

Entrada 36V, salida 5V: 5,272V

Corriente de transporte máxima recomendada de 5V:

Entrada 12V, salida 5V: 1,1A

Entrada 24V, salida 5V: 1,6A

Entrada 36V, salida 5V: 1,8A

Prueba aleatoria sin carga de salida de 12 V:

Entrada 12V, salida 5V: 12,099V

Entrada 24V, salida 5V: 12,091V

Entrada 36V, salida 5V: 12,077V

Capacidad máxima de transporte de corriente recomendada de 12 V:

Entrada 15V, salida 12V: 0,8A

Entrada 24V, salida 12V: 0,8A

Entrada 36V, salida 12V: 0,8A

Nota:

1. Debido a la diferencia de luz y pantalla, el color del artículo puede ser ligeramente diferente al de las imágenes.

2. Permita diferencias de 1 mm a 1 cm debido a la medición manual.

1x módulo de fuente de alimentación
