Descripción
Características

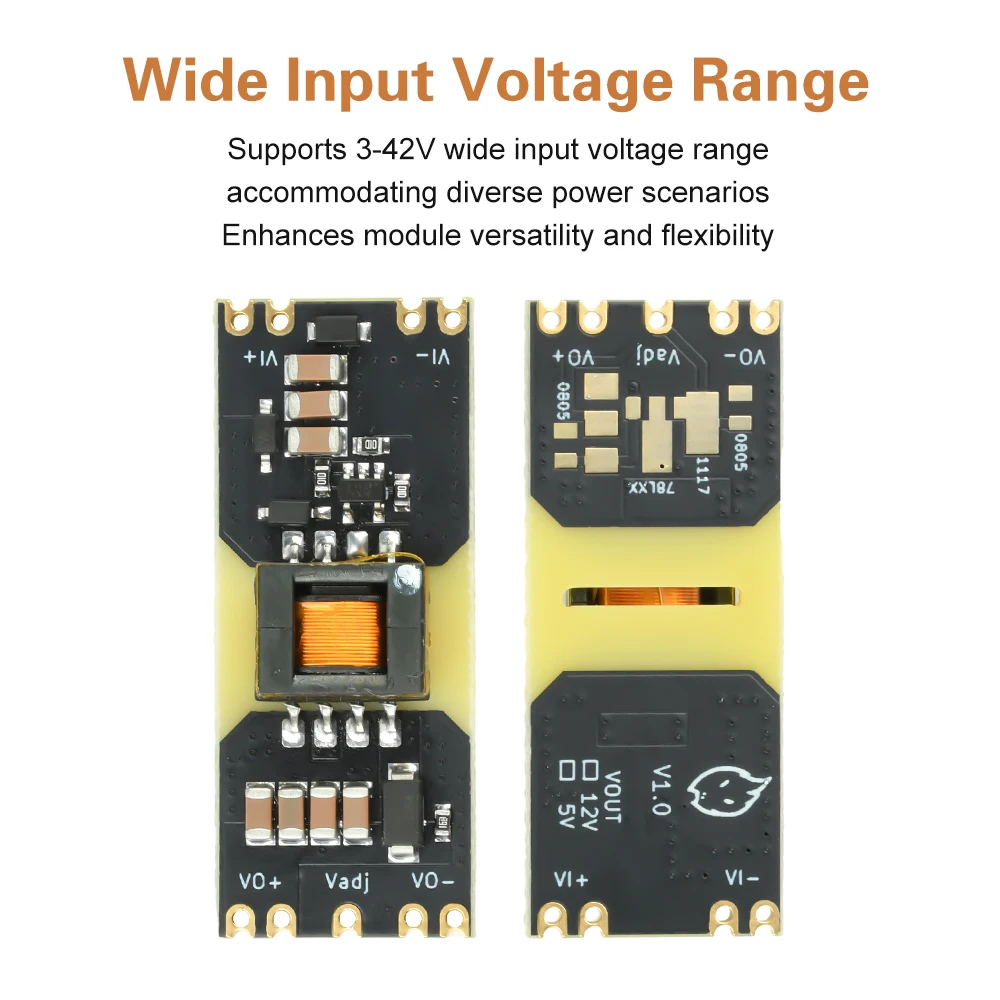

1.Admite un amplio rango de voltaje de entrada de 3-42 V, adaptándose a diversos escenarios de energía para mayor versatilidad y flexibilidad

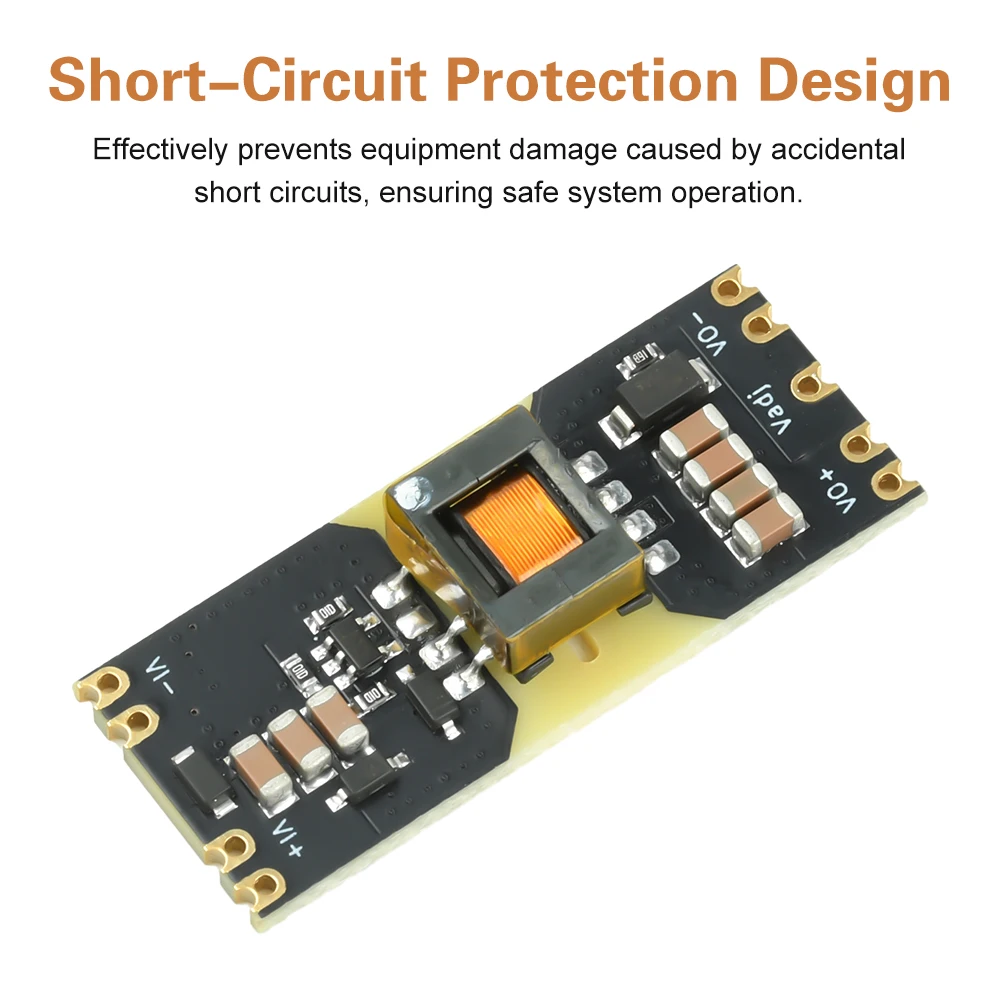

2.El diseño de protección contra cortocircuitos de salida previene eficazmente daños al equipo por cortocircuitos accidentales, garantizando un funcionamiento seguro del sistema.

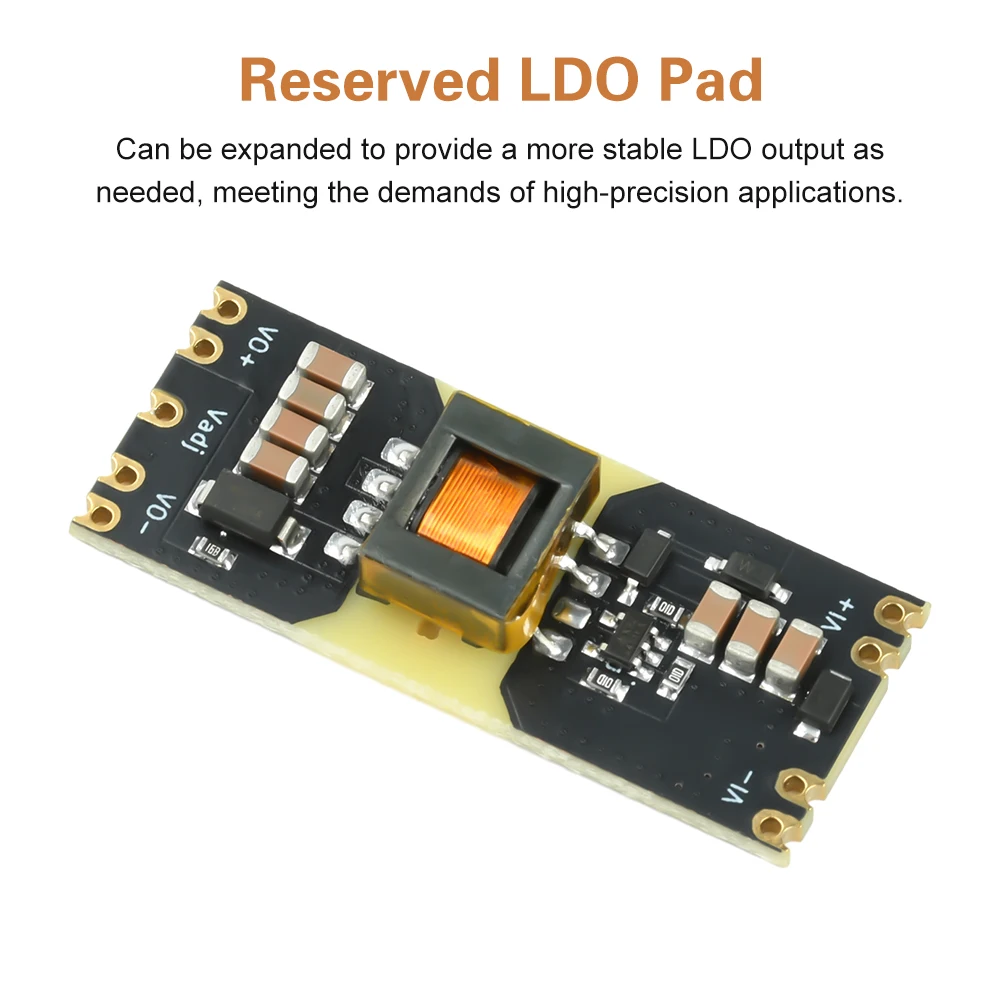

3.La plataforma LDO reservada permite la expansión a una salida LDO más estable para aplicaciones de alta precisión

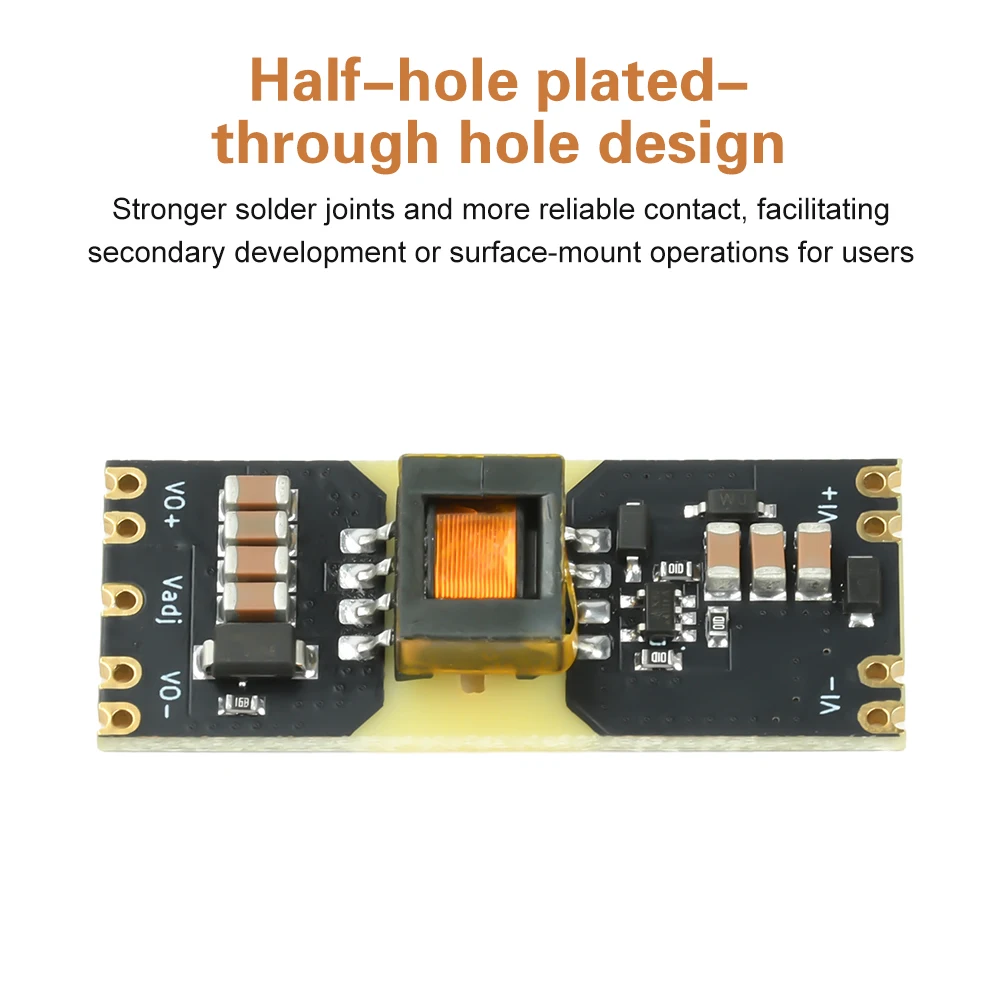

4.El diseño de orificio pasante semiseñado garantiza uniones de soldadura más fuertes y un contacto confiable, facilitando el desarrollo secundario o el montaje en superficie.

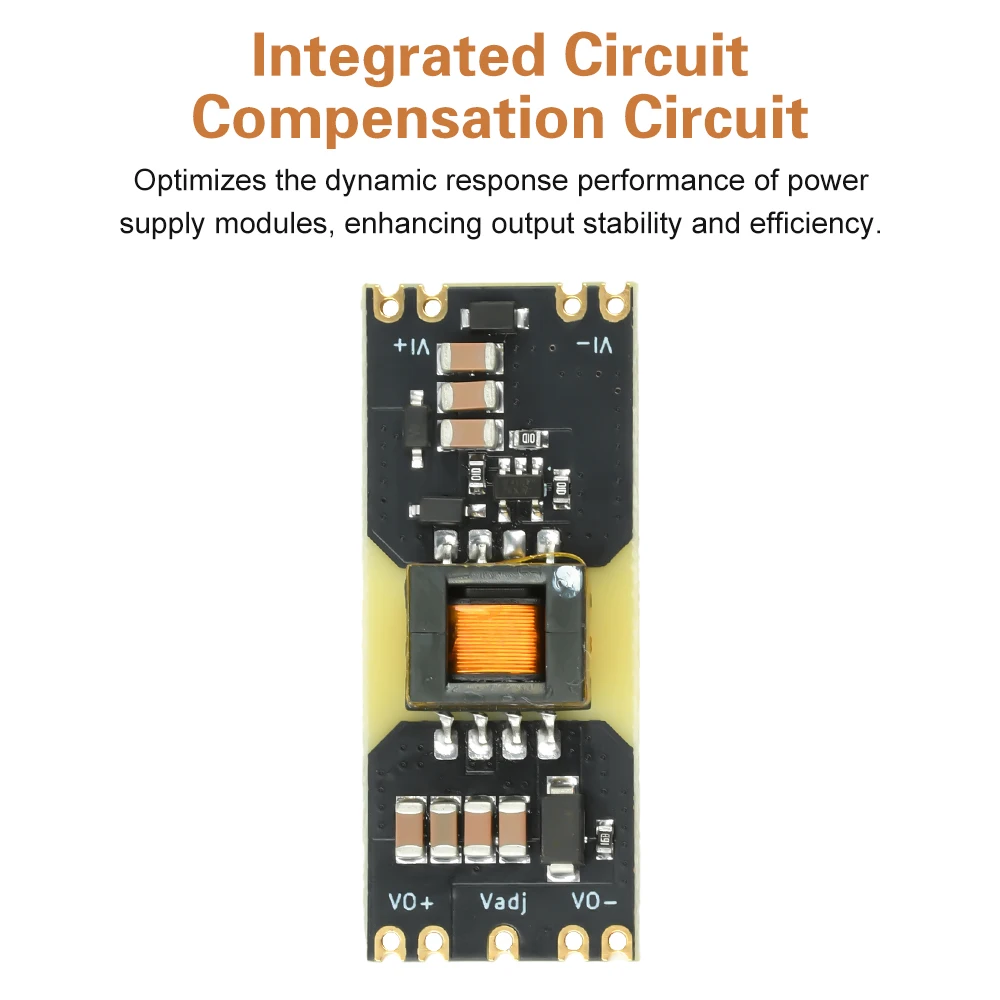

5.El circuito de compensación de retroalimentación integrado optimiza la respuesta dinámica, mejorando la estabilidad y eficiencia de salida.
Parámetro

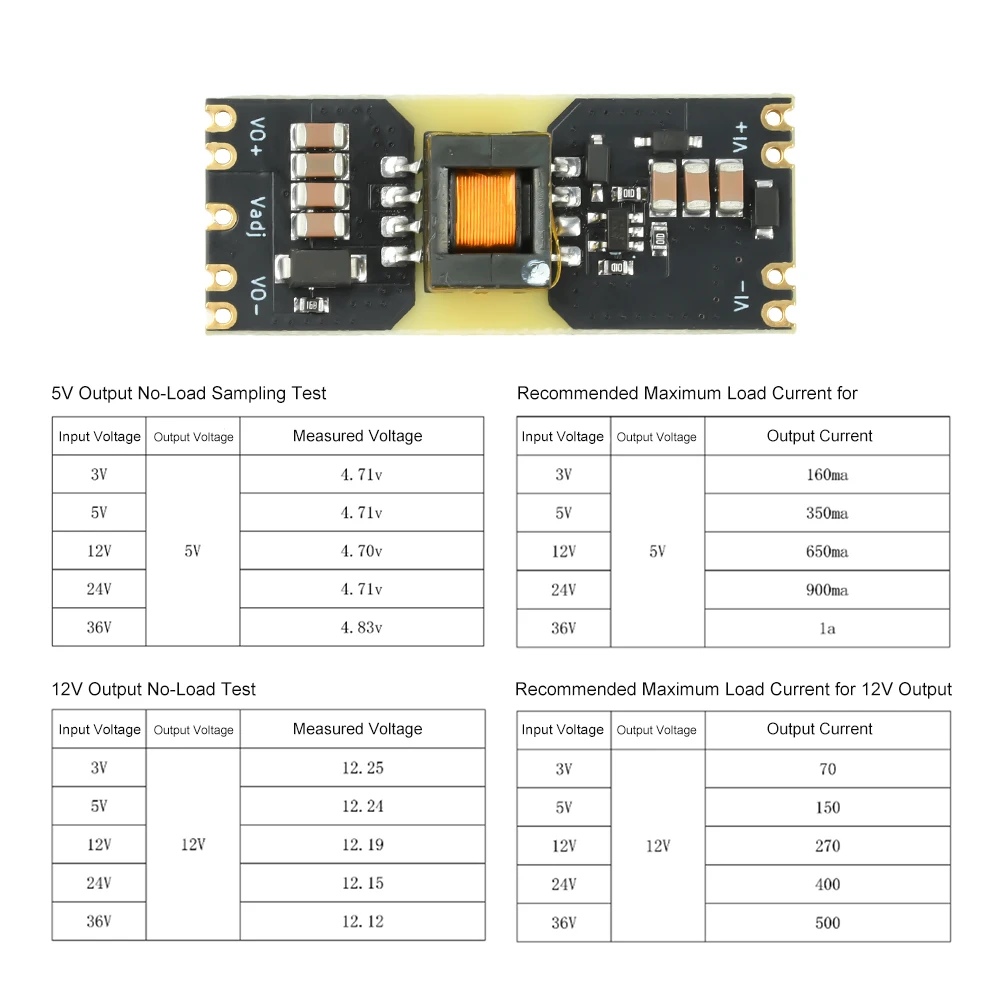

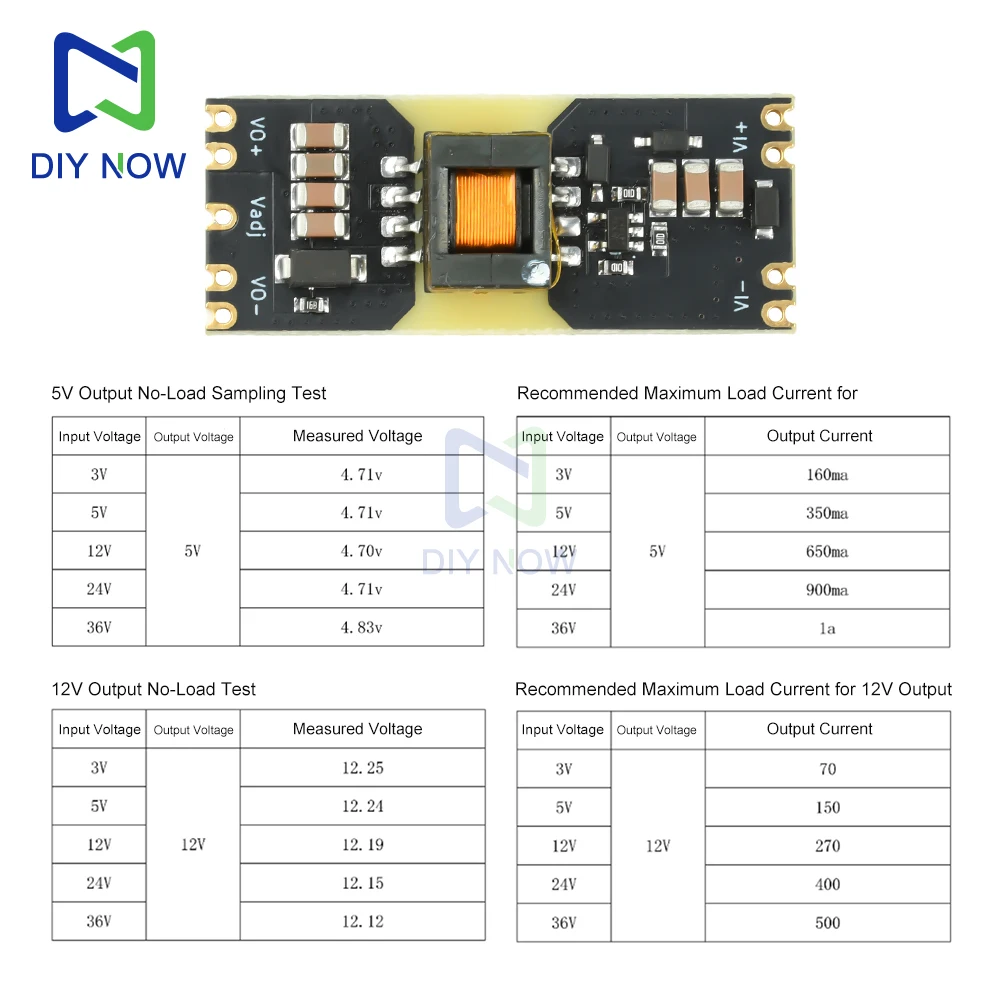

Voltaje de entrada: CC 3-42 V
Voltaje de salida: CC 5 V, CC 12 V.
Descripción del producto

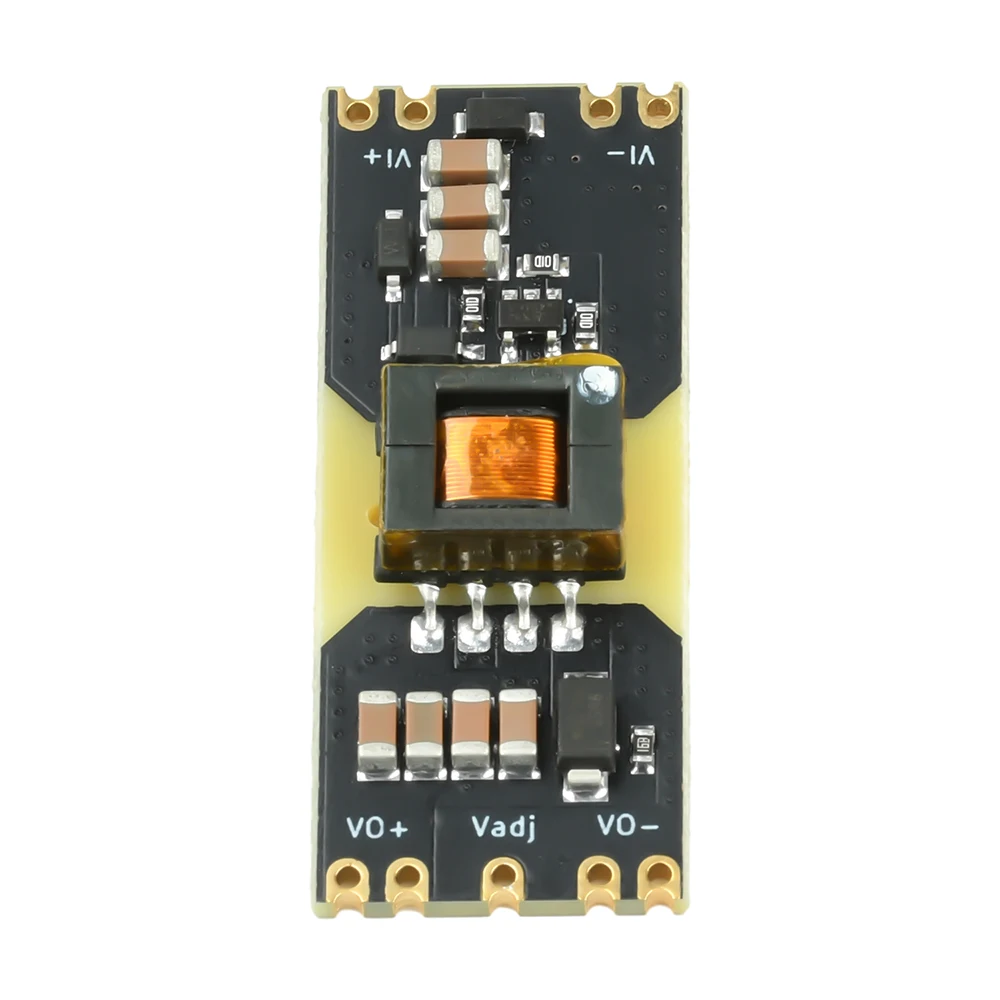

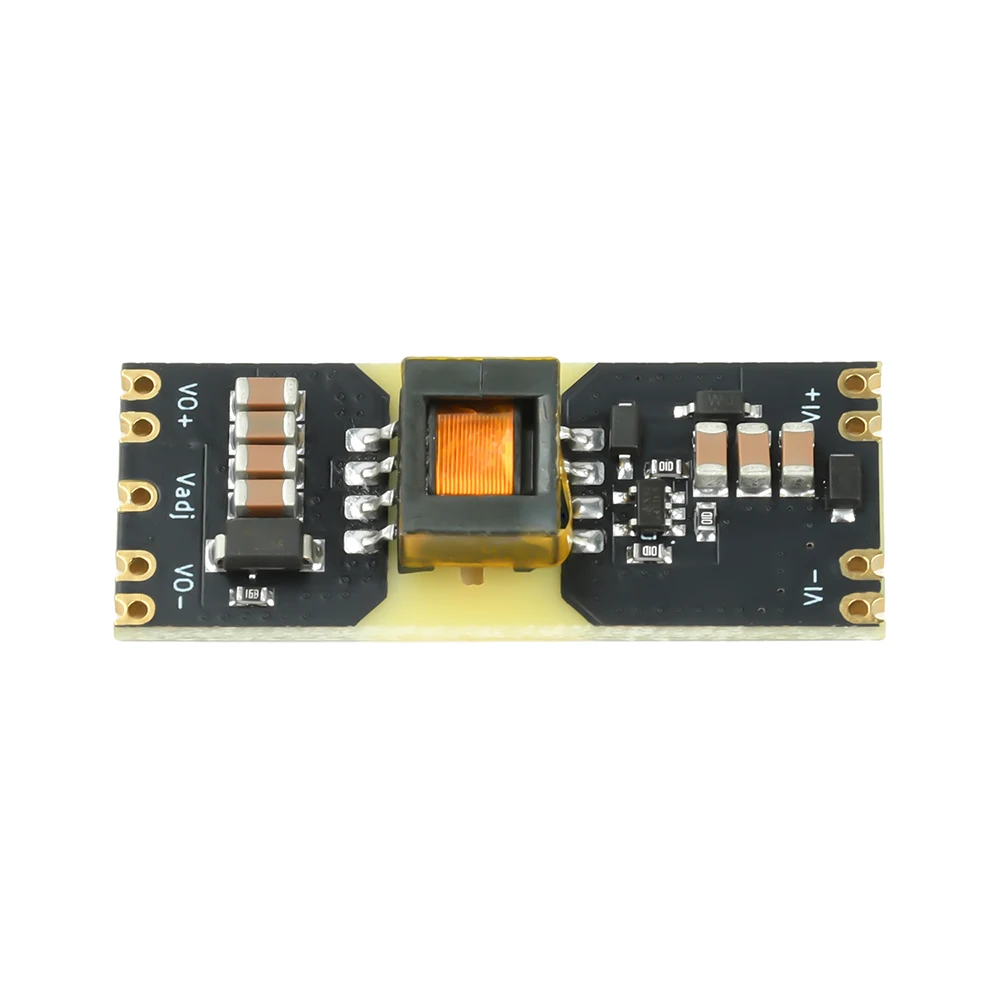

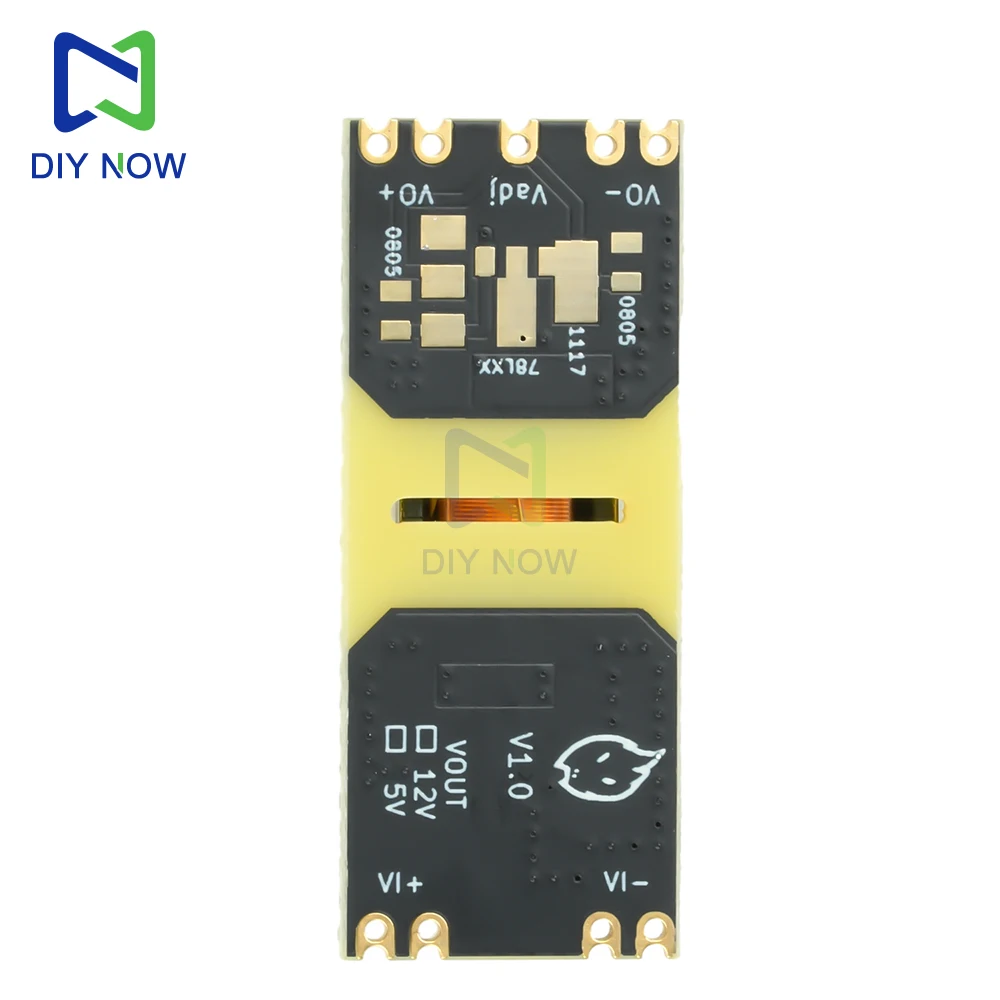

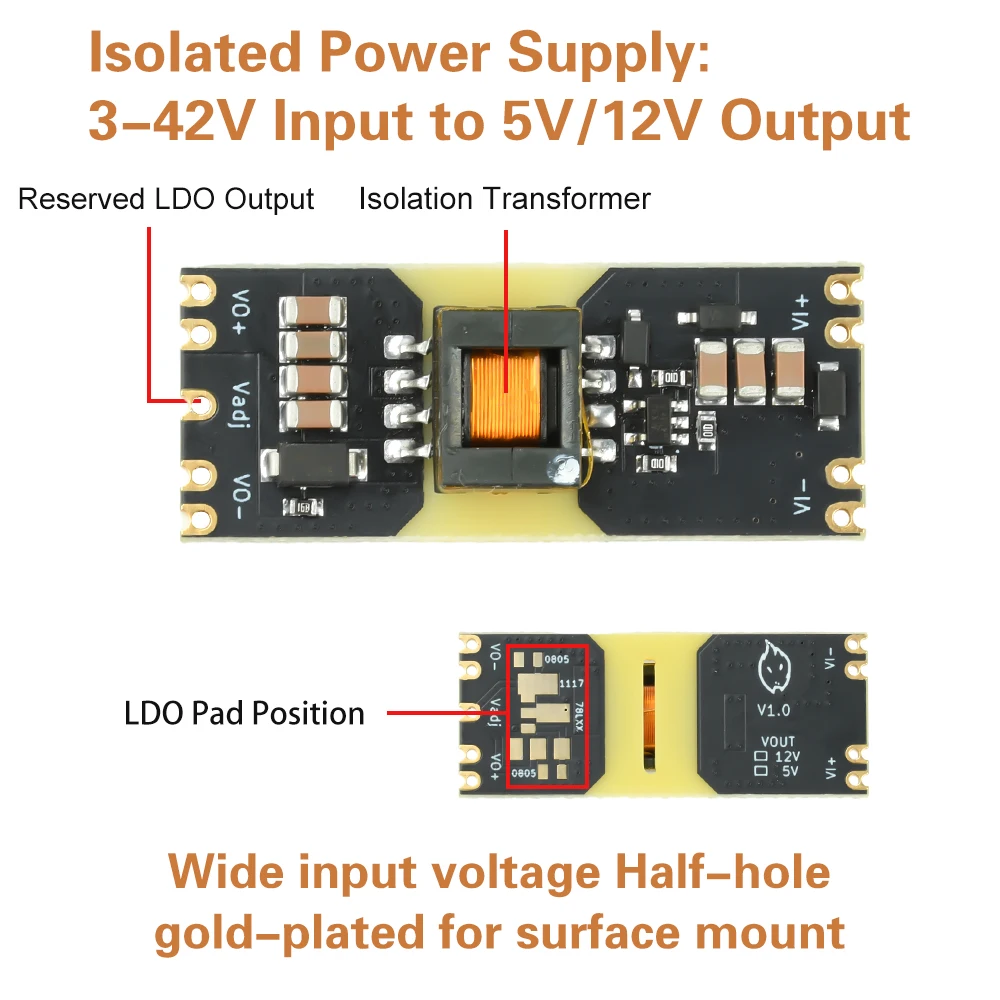

Este módulo aislado con flyback presenta un amplio rango de voltaje de entrada de 3-42 V, capaz de convertir subiendo o bajando a salidas de 5 V/12 V.Incluye protección contra cortocircuitos de salida incorporada para evitar que el módulo se queme.Almohadillas LD0 reservadas para reguladores de las series AMS1117 y 78L05, adecuadas para aplicaciones que requieren salidas LD0 más estables.Cuando se combina con un regulador LD0, también puede generar 3,3 V/1,8 V para alimentar dispositivos de bajo voltaje como microcontroladores.El módulo presenta un diseño chapado en oro de medio orificio.Para facilitar la reserva de la plataforma LD0 durante el diseño de la PCB, los usuarios pueden cortar el área de soldadura LD0 en la parte inferior de la placa.
Notas importantes
1.Cuando el voltaje de entrada exceda los 28 V, tenga una precaución extrema con respecto a los riesgos de choque térmico durante el arranque al encender.Los interruptores mecánicos pueden generar picos de voltaje transitorio que superan el doble de voltaje de suministro durante la conmutación, lo que representa el riesgo de daños al módulo.Evite encender con una carga conectada directamente.
2.Este módulo cuenta con protección contra sobrecarga de salida.Cuando la carga excede el rango nominal, el sistema apagará automáticamente la salida.En este punto, el voltaje de salida medido será de 0 V, lo que indica un estado de protección normal.El módulo no se daña en esta situación y reanudará su funcionamiento normal una vez que se supone la sobrecarga.Los clientes pueden usarlo con confianza.
El paquete incluye
