Color
Descripción

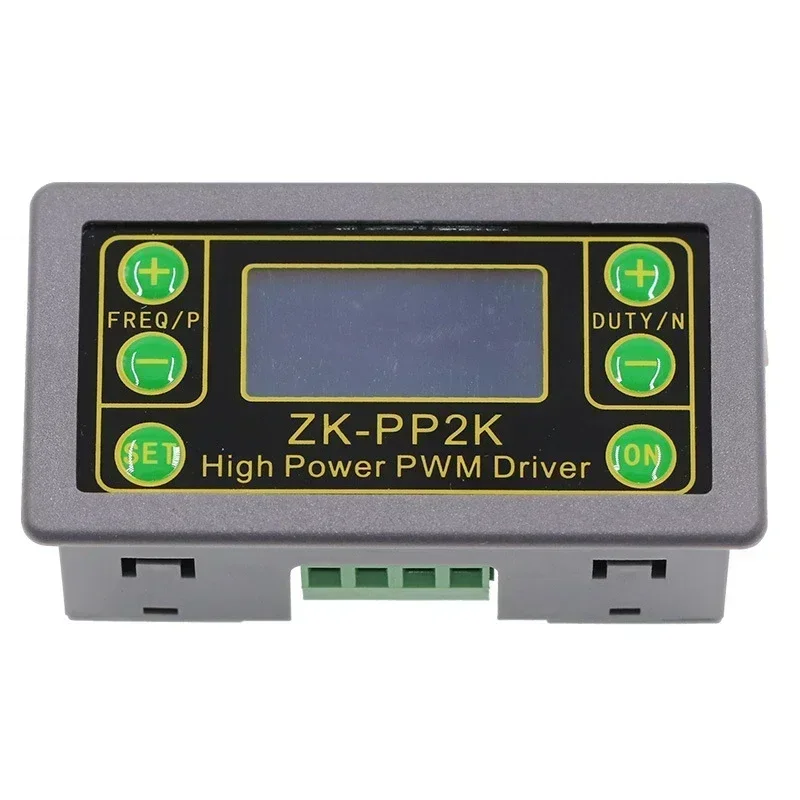

ZK-PP2K
1.Aspectos destacados del producto:
1.1 Puede controlar directamente cargas como LED, motor, válvula solenoide, etc.
1.2 Hay dos modos para elegir:
Modo PWM: frecuencia (continua), ciclo de trabajo.Tenga en cuenta que no se puede configurar el número de tiempos de conmutación en este modo y se activará y desactivará continuamente;
Modo de pulso PULSE: tiempo de ancho de pulso positivo ajustable, tiempo de ancho de pulso negativo, tiempo de inicio retardado de encendido y frecuencia de conmutación.
1.3 Con botones de inicio y parada, puede controlar el inicio y la parada
1.4 Entrada de amplio voltaje 3,3-30 V, cableado terminal de 5,08 mm
2.Parámetros técnicos:
2.1 Voltaje de funcionamiento: 3,3 ~ 30 V (tenga cuidado de no conectar los polos positivo y negativo al revés, de lo contrario podría quemarse)
2.2 Rango de frecuencia: 1Hz~150KHz, con una precisión de aproximadamente 2%.La regulación de la velocidad del motor generalmente elige 20 KHZ
2.3 Rango del ciclo de trabajo: 0-100%, paso del 1%
2.4 Número de pulsos: 1-9999, o infinito (pantalla '----' representa infinito)
2.5 Tiempo de salida de retardo: 0,000s-9999s, mínimo ajustable 1ms
2.6 Ancho de pulso positivo y negativo: 0,000s-9999s, mínimo ajustable 1ms
2.7 Capacidad de carga de salida: menos de 8 A (tubo de interruptor MOS)
2.8 Amplitud de salida: La amplitud es igual a la tensión de alimentación (los módulos OUT+ y V+ están conectados directamente internamente)
2.9 Tamaño del producto: 79 mm * 43 mm * 30 mm
2.10 Peso del producto: 42 g
2.11 Forma de embalaje: Bolsa antiestática
3.Descripción del módulo:
3.1 Instrucciones clave de funcionamiento
1.Salida tipo interruptor MOS, no tenga forma de onda, puede accionar directamente válvulas solenoides del motor, etc.
2.Cuando la cantidad de interruptores alcance el valor establecido, la salida se detendrá automáticamente y 'OUT' desaparecerá
3.Presione el botón ON para controlar la presencia o ausencia del interruptor.Si OUT desaparece, significa que la salida está desactivada;
4.Encienda y reinicie o encienda la salida con el botón ON y vuelva a calcular la cantidad de interruptores;
Modo 3.2 PWM (pantalla de visualización con "%" que indica el modo PWM)
El modo predeterminado en fábrica es el modo PWM, con botones FREQ+ y FREQ - configurados para la frecuencia y botones DUTY+ y DUTY - configurados para el ciclo de trabajo; Presione brevemente el botón ON para controlar la salida o parada de la señal.Cuando se detiene, la salida es 0 y la pantalla muestra un símbolo "OUT" que indica la salida.De lo contrario, la salida se detiene; La frecuencia predeterminada de fábrica es 1 KHZ y el ciclo de trabajo es del 50%.
Para cambiar al modo de pulso PULSE, mantenga presionado el botón SET (durante más de 6 segundos) sin soltarlo.Verás una pantalla cambiada y el "%" desaparecerá, indicando el modo PULSE.
3.3 Modo de pulso PULSO (si no hay "%" en el lado derecho de la pantalla, se mostrará en modo PULSE)
Los botones P+y P - establecen el tiempo de ancho de pulso positivo, la pantalla LCD se muestra hacia arriba, los botones N+y N - establecen el tiempo de ancho de pulso negativo, la pantalla LCD se muestra hacia abajo en segundos; Presione brevemente el botón ON para controlar la salida o parada de la señal.Cuando se detiene, la salida es 0 y la pantalla muestra un símbolo "OUT" que indica la salida.De lo contrario, la salida se detiene; El ancho de pulso positivo de fábrica predeterminado es de 0,5 segundos y el ancho de pulso negativo es de 0,5 segundos.
Configuración de la cantidad de pulsos y el tiempo de retardo: en el modo PULSE, mantenga presionado el botón SET durante 2 segundos y luego suéltelo para ingresar a la interfaz para configurar la cantidad de pulsos y el tiempo de retardo.La pantalla muestra SET y ingresarlo se apagará y restablecerá los pulsos de salida; Los botones P+ y P - establecen el tiempo de retardo, los botones N+ y N - establecen el número de pulsos, el tiempo de retardo predeterminado de fábrica es 0 segundos y el número de pulsos es infinito (pantalla----); Mantenga presionado el botón SET durante otros 2 segundos para regresar automáticamente a la interfaz de pulso.Presione el botón ON para retrasar el tiempo establecido antes de comenzar a emitir el número establecido de pulsos.Si se envía el número de pulsos, emitirá automáticamente 0.Si no se envía durante este período, presione el botón ON para apagar y restablecer los pulsos de salida.El número establecido de pulsos se emitirá cada vez que se comience.
3.4 Ejemplos de operaciones de aplicación
3.4.1 Salida PWM 20 KHZ, 60% ciclo de trabajo: seleccione el modo PWM, establezca la frecuencia en 20,00 y el ciclo de trabajo en 060 %.
3.4.2 Terminal de salida encendido durante 0,6 segundos, apagado durante 0,2 segundos, bucle infinito: seleccione el modo PULSE, configure el ancho del pulso positivo en 0,600, el ancho del pulso negativo en 0,200, el tiempo de retardo a 0,000, y el número de pulsos para----.
3.4.3 Encienda o presione el botón de inicio, retrase durante 5 segundos y luego encienda la salida durante 0.6 segundos y apagar durante 0.2 segundos, bucle infinito: seleccione el modo PULSO, configure el ancho del pulso positivo en 0.600, el ancho del pulso negativo hasta 0.200, el tiempo de retardo a 5.000, y el número de pulsos para----.
3.4.4 Encienda o presione el botón de inicio, retrase durante 5 segundos y luego emita 100 pulsos de nivel alto de 10 ms y nivel bajo de 10 ms: seleccione el modo PULSE, configure el ancho de pulso positivo en 0.010, el ancho del pulso negativo al 0.010, el tiempo de retardo a 5.000, y el número de pulsos a 0100.
3.4.5 Retraso de encendido de 10 segundos, luego señal de salida permanente: seleccione el modo PULSE, configure el ancho del pulso positivo en un número superior a 0, configure el ancho del pulso negativo en 0, configure el tiempo de retardo en 10.00 segundos y el número de pulsos es infinito (----).
3.4.6 Otras aplicaciones pueden ser exploradas por uno mismo o consultadas con el servicio al cliente.
Todos los parámetros de configuración no se perderán al apagar.

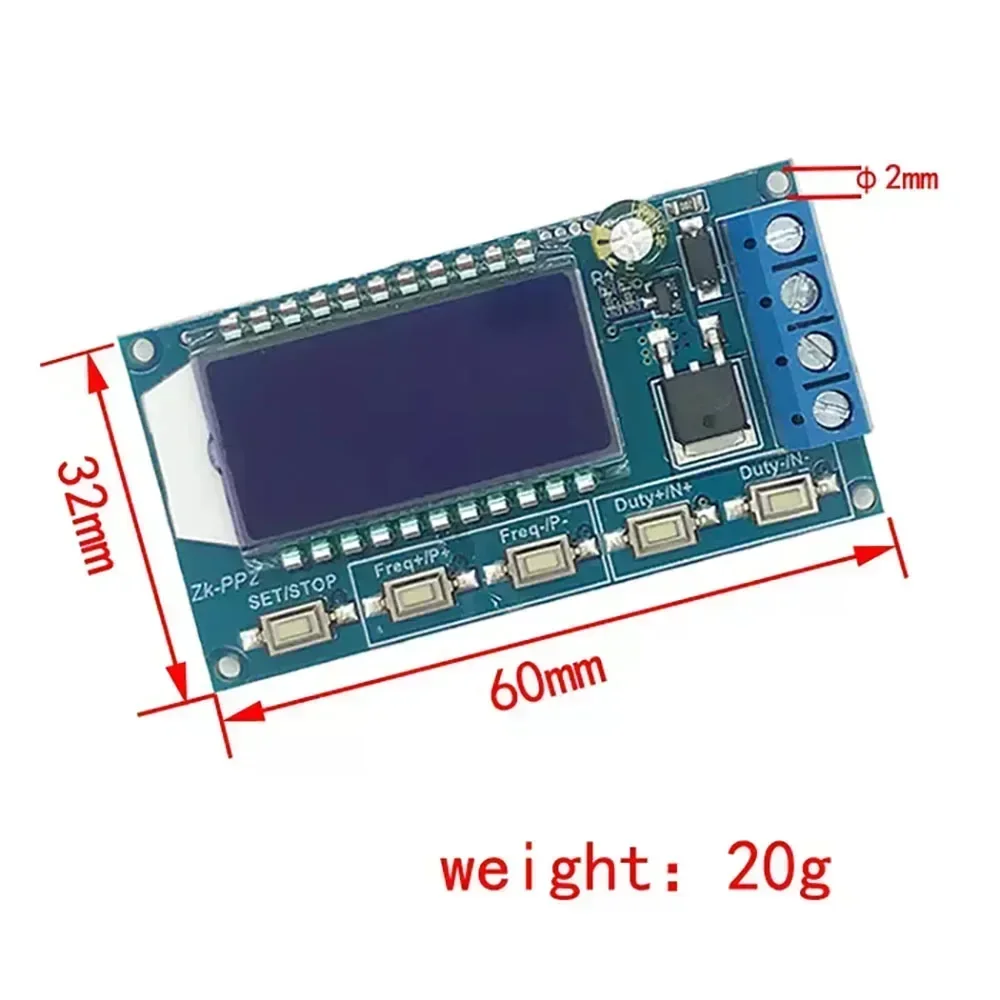

PP2
¡¡Una variedad de escenas prácticas!!!
1.Ajuste de brillo del LED, frecuencia, ciclo de trabajo ajustable
2.Se puede ajustar el ajuste de la velocidad del motor, la frecuencia y el ciclo de trabajo.
3.Se puede configurar la succión y liberación de la válvula solenoide, el ciclo automático, la salida de retardo y los tiempos de ciclo (o el ciclo infinito).
4.Controle la conducción y el apagado del equipo, realice pruebas de fatiga de conmutación, caídas de voltaje y otras pruebas para verificar la confiabilidad del equipo del cliente.
5.Carga de inicio diferida, se puede configurar el tiempo de retardo, después de que se haya activado el retraso o un trabajo intermitente.
1.Aspectos destacados del producto:
1.1 Puede accionar directamente LED, motor, válvula solenoide y otras cargas
1.2 Se pueden seleccionar dos modos:
Modo PWM: frecuencia (continua), ciclo de trabajo, número de pulsos ajustable;
Modo de pulso PULSE: tiempo de ancho de pulso positivo, tiempo de ancho de pulso negativo, tiempo de inicio con retardo de encendido, número ajustable de pulsos.
1.3 Con botón start-stop para controlar la salida y parada de la señal
1.4 Entrada de amplio voltaje 3,3-30 V, cableado terminal de 5,08 mm
2.Parámetros técnicos:
2.1 Voltaje de funcionamiento: 3,3 ~ 30 V (preste atención a que los polos positivo y negativo no conecten el inverso, de lo contrario podría quemarse)
2.2 Rango de frecuencia: 1 Hz ~ 150 KHz, precisión de aproximadamente 2 %.El control de velocidad del motor generalmente elige 20 KHZ
2.3 Rango del ciclo de trabajo: 0-100%, 1% paso
2.4 Número de pulsos: 1-9999, o infinito (pantalla '----' representa infinito)
2.5 Tiempo de salida de retardo: 0,000s-9999s, el mínimo se puede configurar 1 ms
2.6 Longitud de ancho de pulso positivo y negativo: 0,000s-9999s, el mínimo se puede configurar 1 ms
2.7 Capacidad de carga de salida: menos de 8 A (tubo de conmutación MOS)
2.8 Amplitud de salida: amplitud igual a la tensión de alimentación (conexión directa interna del módulo OUT+ y V+)
2.9 Tamaño del producto: 60 mm * 32 mm * 10 mm
2.10 Peso del producto: 20 g
2.11 Embalaje: ensacado antiestático
Modo 3.2 PWM (pantalla con “%” para el modo PWM)
El modo predeterminado de fábrica es el modo PWM, los botones FREQ+ y FREQ- para configurar la frecuencia, los botones DUTY+ y DUTY- para configurar el ciclo de trabajo;presione brevemente el botón STOP para controlar la salida o detener la señal, la salida será 0 cuando se detenga y la pantalla mostrará el signo "OUT" para la salida; de lo contrario, detendrá la salida;la frecuencia de fábrica es 1 KHZ y el ciclo de trabajo es del 50% de forma predeterminada.La frecuencia predeterminada es 1 KHZ y el ciclo de trabajo es del 50 %.
Si necesita cambiar al modo PULSE, presione y mantenga presionado el botón SET (más de 6 segundos) y no lo suelte, verá que la pantalla cambia, "%" desaparece y está en modo PULSE.
3.3 Modo de pulso PULSO (no se muestra “%” en el lado derecho de la pantalla para el modo PULSE)
Botones P+ y P- para configurar el tiempo de ancho de pulso positivo, pantalla LCD arriba, botones N+ y N- para configurar el tiempo de ancho de pulso negativo, pantalla LCD abajo, la unidad es segundos;presione brevemente el botón STOP para controlar la salida de señal o detener, detener la salida es 0, la pantalla muestra el logotipo "OUT" para la salida; de lo contrario, detener la salida;el valor predeterminado es 0.3%.El ancho del pulso positivo de fábrica es de 0,5 segundos y el ancho del pulso negativo es de 0,5 segundos.
Configuración de la cantidad de pulsos y el tiempo de retardo: en el modo PULSO, presione y mantenga presionado el botón SET durante 2 segundos y luego suéltelo para ingresar a la interfaz de configuración del número de pulsos y el tiempo de retardo, la pantalla muestra SET y los pulsos de salida Se apagará y borrará después de ingresar a la interfaz;los botones P+ y P- configurarán el tiempo de retardo, y los botones N+ y N- configurarán el número de pulsos, y el tiempo de retardo predeterminado de fábrica es 0.5 segundos.El tiempo de retardo predeterminado de fábrica es 0 segundos, el número de pulsos es infinito (pantalla----);luego mantenga presionado el botón SET durante 2 segundos, regrese automáticamente a la interfaz de pulso, presione el botón STOP, el tiempo establecido de retardo, comience a enviar el número establecido de pulsos, si el número de pulsos enviados se emitirá automáticamente 0, Si no se envía el período de tiempo, presione el botón STOP, se apagará y borrará los pulsos de salida, y cada vez que lo inicie, se enviará el número establecido de pulsos cada vez que se activará.
3.4 Ejemplo de operación de la aplicación:
3.4.1 Salida PWM 20 KHZ, 60% ciclo de trabajo: seleccione el modo PWM, configure la frecuencia en 20,00 y el ciclo de trabajo en 060 %.
3.4.2 Salida en 0,6 segundos, apagado en 0,2 segundos, bucle infinito: seleccione el modo PULSE, ancho de pulso positivo establecido en 0,600, ancho de pulso negativo establecido en 0,200, tiempo de retardo establecido en 0,000, el número de pulsos establecidos en----.
3.4.3 Encienda o presione el botón de inicio, retrase 5 segundos, luego la salida se enciende durante 0.6 segundos, apagado durante 0.2 segundos, bucle infinito: se selecciona el modo PULSE, el ancho de pulso positivo se establece en 0.600, el ancho del pulso negativo está establecido en 0.200, el tiempo de retardo se establece en 5.000, y el número de pulsos se establece en----.
3.4.4 Encienda o presione el botón de inicio, retrase 5 segundos, luego emita 100 pulsos con nivel alto 10 ms, nivel bajo 10 ms: seleccione el modo PULSE, configure el ancho de pulso positivo en 0,010, el ancho de pulso negativo en 0,010, el tiempo de retardo en 5.000 y número de pulsos a 0100.
3.4.5 Retraso de encendido de 10 segundos, luego señal de salida permanente: seleccione el modo PULSE, el ancho del pulso positivo se establece en un número superior a 0 puede ser, el ancho del pulso negativo se establece en 0, el tiempo de retardo se establece en 10,00 segundos, el número de pulsos se establece en el infinito (----).
3.4.6 Otras aplicaciones pueden ser determinadas por usted mismo o consultar con el servicio al cliente.
Todos los parámetros de configuración no se perderán cuando la máquina esté apagada.

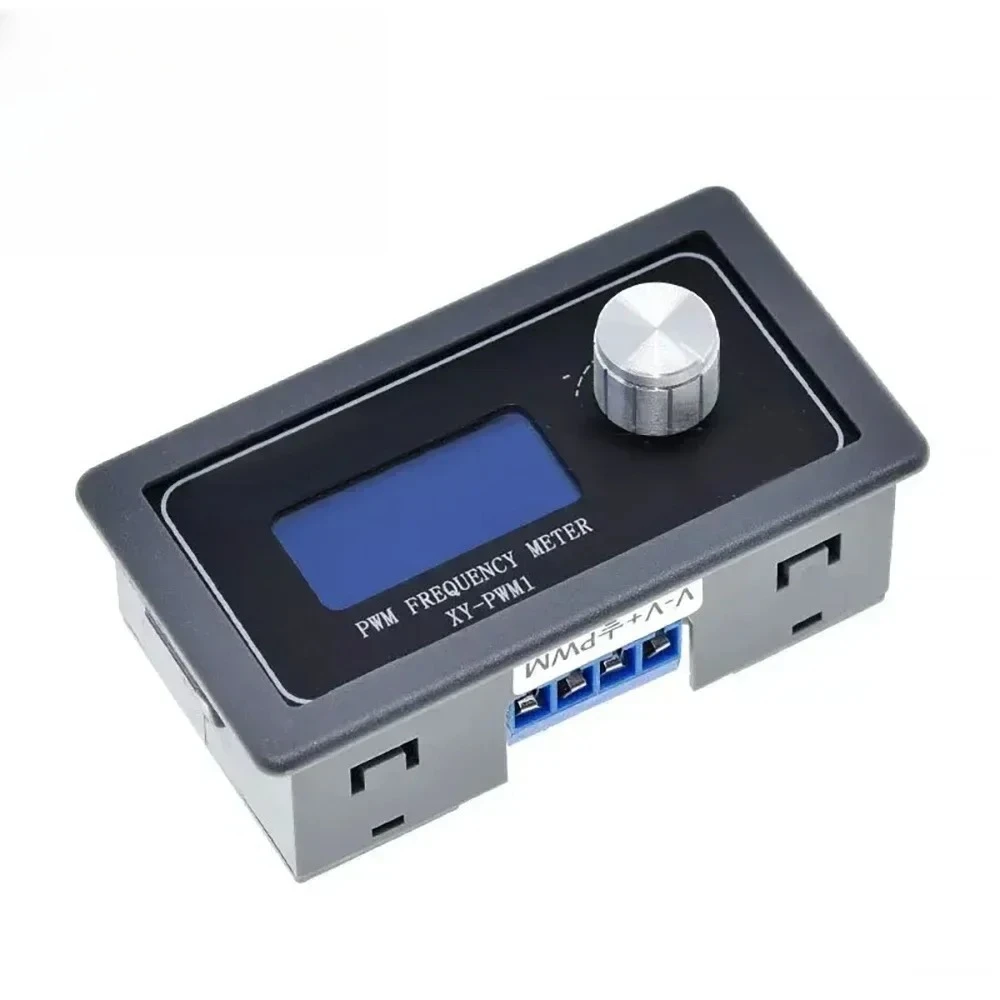

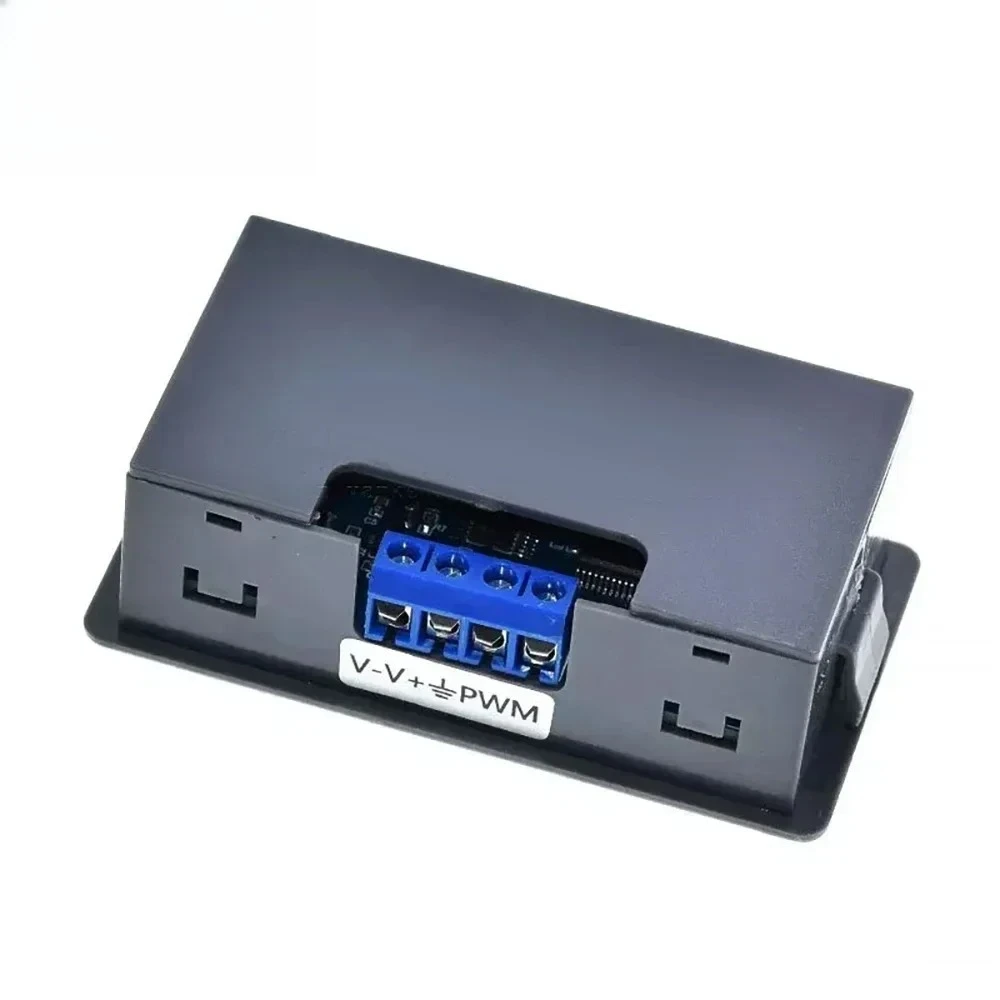

XY-PWM1
Aspectos destacados del módulo:
1.Modo dual, paso del ciclo de trabajo 0,1% en modo fino;
2.Pantalla LCD de cristal líquido de frecuencia y ciclo de trabajo, muy clara, utilizando el ajuste del potenciómetro del codificador, muy conveniente; La salida PWM se puede configurar por separado para la frecuencia y el ciclo de trabajo;
3.Con función de bloqueo para evitar un mal funcionamiento;
4.Se pueden establecer límites superior e inferior del ciclo de trabajo; KPWM con interruptor, puede encender y apagar la salida PWM con una tecla;
4.Amplio rango de frecuencia y alta precisión;
5.Comunicación en serie
I. Descripción del módulo:
Salida PWM, puede configurar la frecuencia y el ciclo de trabajo respectivamente;
Modo ordinario:
Rango de frecuencia 1HZ~150KHZ Ciclo de trabajo 000~, paso del ciclo de trabajo 1%
Modo fino:
La frecuencia se divide en cuatro rangos, conmutación automática:
1.XXX (sin punto decimal): la unidad pequeña es 1 Hz, rango de valores 1 Hz ~ 999 Hz;
2.X.XX (punto decimal en centésimas) la unidad pequeña es de 0,01 Khz, tome el rango de valores de 1,00 Khz ~ 9,99 Khz;
3.XX.X (punto decimal en diez lugares): la unidad pequeña es 0,1 Khz; rango de valores 10,0 Khz ~ 99,9 Khz
4.X.X.X (punto decimal en el décimo y cien lugares): la unidad pequeña es 1 Khz; el rango de valores es 1 KHz ~ 150 KHz.
por ejemplo.Visualización de frecuencia: 100 significa PWM emite un pulso de 100 Hz;
1.01 significa PWM genera un pulso de 1,01K;
54,1 significa salidas PWM de 54,1 KHz de pulso;
1.2.4 significa salidas PWM de pulso de 124 KHz;
Rango de valor del ciclo de trabajo: 0~;
1.Mantenga presionado el potenciómetro del codificador durante 10 segundos para cambiar al modo fino
Rango de frecuencia: 1 HZ ~ 15 KHZ
Ciclo de trabajo: 00,0% ~ 100 %, paso del ciclo de trabajo 0,1%
2.Mantenga presionado el potenciómetro del codificador durante 5 segundos para bloquearlo, la interfaz muestra el símbolo de bloqueo, después de bloquear es imposible ajustar la frecuencia y el ciclo de trabajo para evitar el mal uso, presione prolongadamente durante 5 segundos para desbloquearlo.
3.Al ajustar el ciclo de trabajo, se mostrará SET y el símbolo de bloqueo del ciclo de trabajo parpadeará.
4.Muestre SET al ajustar la frecuencia y parpadee para mostrar el símbolo de bloqueo de frecuencia.
Ajuste de parámetros:
Este producto a través del potenciómetro giratorio para ajustar la frecuencia y el ciclo de trabajo, de acuerdo con el juicio de la velocidad giratoria para lograr un ajuste rápido, el ajuste predeterminado del ciclo de trabajo, presione brevemente para ajustar la frecuencia, presione prolongadamente 2 segundos para bloquear, presione prolongadamente 5 segundos para cambiar el modo (modo normal/modo fino), fácil de operar, configure los parámetros se guardan automáticamente, no se pierde el apagado.
En tercer lugar, los parámetros del módulo:
1.Voltaje de funcionamiento: 3,3 ~ 30 V;
2.Rango de frecuencia: modo normal 1Hz~150KHz; modo fino 1HZ ~ 15KHZ;
3.Precisión de frecuencia: la precisión en cada rango es de aproximadamente 2%;
4.Capacidad de carga de señal: la corriente de salida puede ser de alrededor de 5 ~ 30 mA;
5.Amplitud de salida: la amplitud PWM es igual al voltaje de suministro;
6.Temperatura ambiente: -20~+70℃.
7.Peso: 42 g
IV.Ámbito de aplicación:
1.Se utiliza como generador de señales de onda cuadrada para producir señales de onda cuadrada para el desarrollo experimental;
2.Se utiliza para generar señales de onda cuadrada para controlar los controladores de motores;
3.Genera pulsos ajustables para uso de MCU;
4.Genera pulsos ajustables para controlar circuitos relacionados (aplicaciones de atenuación PWM y control de velocidad).
V. Control de puerto serie (microcontrolador de comunicación de nivel TTL)
Control de puerto serie (microcontrolador de comunicación de nivel TTL)
Estándar de comunicación: 9600 bps
Bit de datos: 8
Bit de parada: 1
Bit de paridad: ninguno
Control de flujo: ninguno
Lectura del comando en serie:
"F101": Configure la frecuencia en 101 HZ (001 ~ 9999)
“F1.05”: establece la frecuencia en 1,05 KHZ (1,00~9,99)
"F10.5": Configure la frecuencia en 10,5 KHZ (10,0 ~ 99,9)
“F1.0.5”: Configure la frecuencia en 105 KHZ (1,0 ~ 1,5.0)
Comando del puerto serie Dxxx:
Modo normal: “DXXX”:XXX(001~100), p.D050, el ciclo de trabajo establecido de PWM es del 50%.
Modo fino: “DXX.X”:XX.X(00.1~100), p.D20.8, el ciclo de trabajo establecido de PWM es 20,8%.
La configuración de retornos exitosos: ABAJO;
Configuración de devoluciones por falla: FALL.

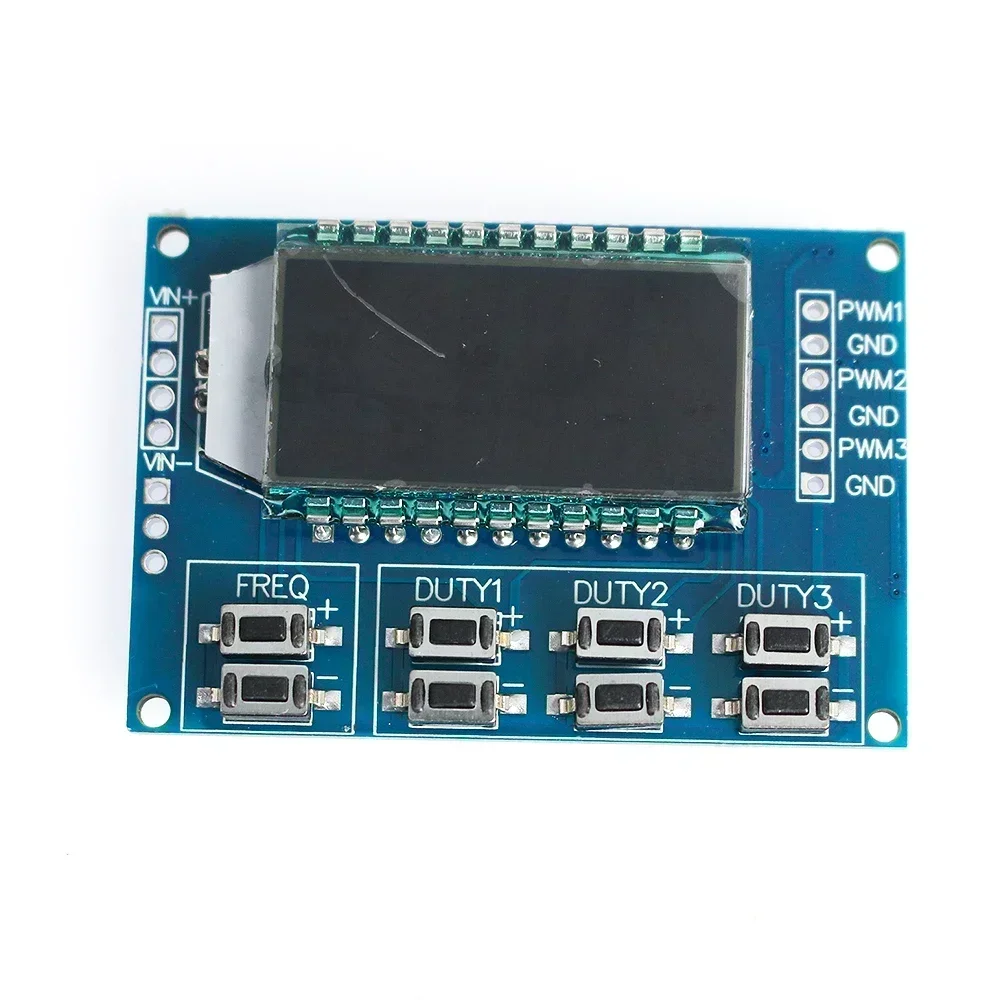

XY-LPWM3
Aspectos destacados del módulo:
1.Salida PWM de 3 canales con frecuencia ajustable, la salida de frecuencia de 3 canales es consistente, el ciclo de trabajo se puede ajustar de forma independiente, adecuado para la mayoría de las ocasiones;
2.Frecuencia de pantalla de cristal líquido LCD y ciclo de trabajo, ajuste muy claro y muy conveniente
3. amplio rango de frecuencia, alta precisión;
4. puede ser comunicación en serie
I. Descripción del módulo:
Salida PWM de 3 vías, amplio rango de frecuencia, el ciclo de trabajo se puede ajustar de forma independiente en tiempo real;
La frecuencia se divide en cuatro rangos, conmutación automática:
1.XXX (sin punto decimal): la unidad pequeña es 1Hz, el rango de valores 1Hz~999Hz;
2.X.XX (punto decimal en cientos): la unidad pequeña es de 0,01 Khz, rango de valores de 1,00 Khz ~ 9,99 Khz;
3.XX.X (punto decimal en diez lugares): la unidad pequeña es 0,1 Khz; rango de valores 10,0 Khz ~ 99,9 Khz
4.X.X.X (punto decimal en el décimo y cien lugares): la unidad pequeña es 1Khz; el rango de valores es 1KHz~150KHz.
por ejemplo.Visualización de frecuencia: 100 significa PWM emite un pulso de 100 Hz;
1.01 significa PWM genera un pulso de 1,01K;
54,1 significa salidas PWM de 54,1 KHz de pulso;
1.2.4 significa salidas PWM de pulso de 124 KHz;
Rango de valor del ciclo de trabajo: 0~, que se expresa en A0%.
Todos los parámetros de configuración se guardan apagado.
En segundo lugar, configuración de parámetros:
El módulo tiene 8 teclas independientes para configurar la frecuencia y el ciclo de trabajo, admite pulsación corta (aumenta o disminuye una unidad) y pulsación larga (aumento o disminuye rápido), muy simple, configura los parámetros que se guardan automáticamente, no se pierde el apagado.
Se puede presionar el botón del ciclo de trabajo de 3 vías al mismo tiempo, ajuste en tiempo real, la pantalla LCD es el ciclo de trabajo de la tecla presionada después de que el tiempo real sea muy fuerte, se puede usar como un ciclo de trabajo simple de varias vías escaneo.
En tercer lugar, los parámetros del módulo:
1.Voltaje de funcionamiento: 3,3 ~ 30 V;
2.Rango de frecuencia: 1Hz~150KHz;
3.Precisión de frecuencia: la precisión en cada rango es de aproximadamente 2%;
4.Capacidad de carga de señal: la corriente de salida puede ser de alrededor de 5 ~ 30 mA;
5.Amplitud de salida: la amplitud PWM es igual al voltaje de suministro;
6.Temperatura ambiente: -20~+70℃.
IV.Ámbito de aplicación:
1.Se utiliza como generador de señales de onda cuadrada para producir señales de onda cuadrada para el desarrollo experimental;
2.Se utiliza para generar señales de onda cuadrada para controlar los controladores de motores;
3.Genera pulsos ajustables para uso de MCU;
4.Genera pulsos ajustables para controlar circuitos relacionados (atenuación PWM y control de velocidad y otras aplicaciones).
V. Control de puerto serie (comunicación de nivel MCU TTL)
Estándar de comunicación: 9600 bps Bits de datos: 8
Bit de parada: 1
Dígito de verificación: ninguno
Control de flujo: ninguno
1.Establezca la frecuencia de PWM:
“F101": configure la frecuencia en 101 HZ (001~999)
“F1.05”: establece la frecuencia en 1,05 KHZ (1,00~9,99)
"F10.5": Configure la frecuencia en 10,5 KHZ (10,0 ~ 99,9)
“F1.0.5”: Configure la frecuencia en 105 KHZ (1,0 ~ 1,5.0)
2、 Establezca el ciclo de trabajo de PWM
“Dx:yy": Configure el ciclo de trabajo de PWM x: (1~3) Número de serie PWM, yyyy: (000~100) ciclo de trabajo %;
2. Establezca el ciclo de trabajo de PWM:
Por ejemplo, D1:050, establece el ciclo de trabajo de 1 canal PWM como 50%.
3. Lea los parámetros de configuración:
Envíe la cadena "leer" para leer los parámetros establecidos.
El formato de lectura de datos es el siguiente: F156, D1:052, D2:059, D3:058.
La configuración de retornos exitosos: ABAJO;
Configuración de devoluciones por falla: FALL.

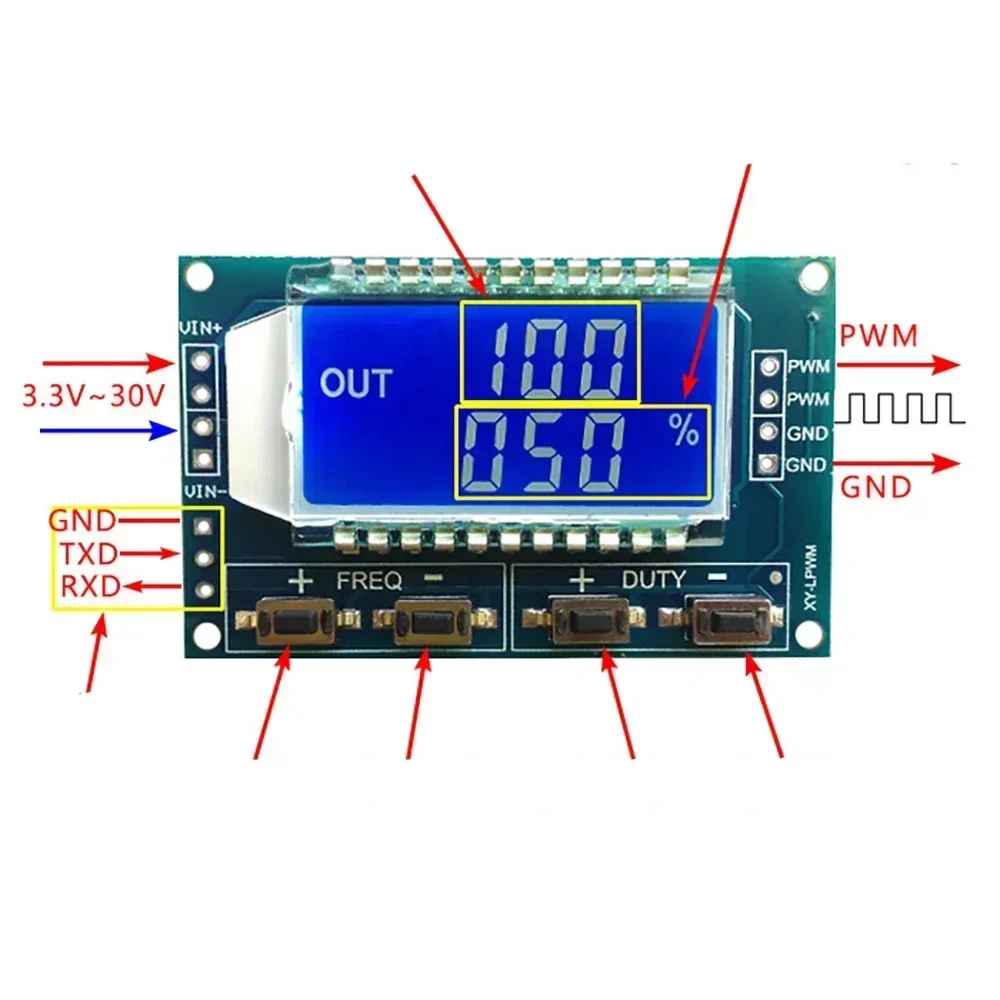

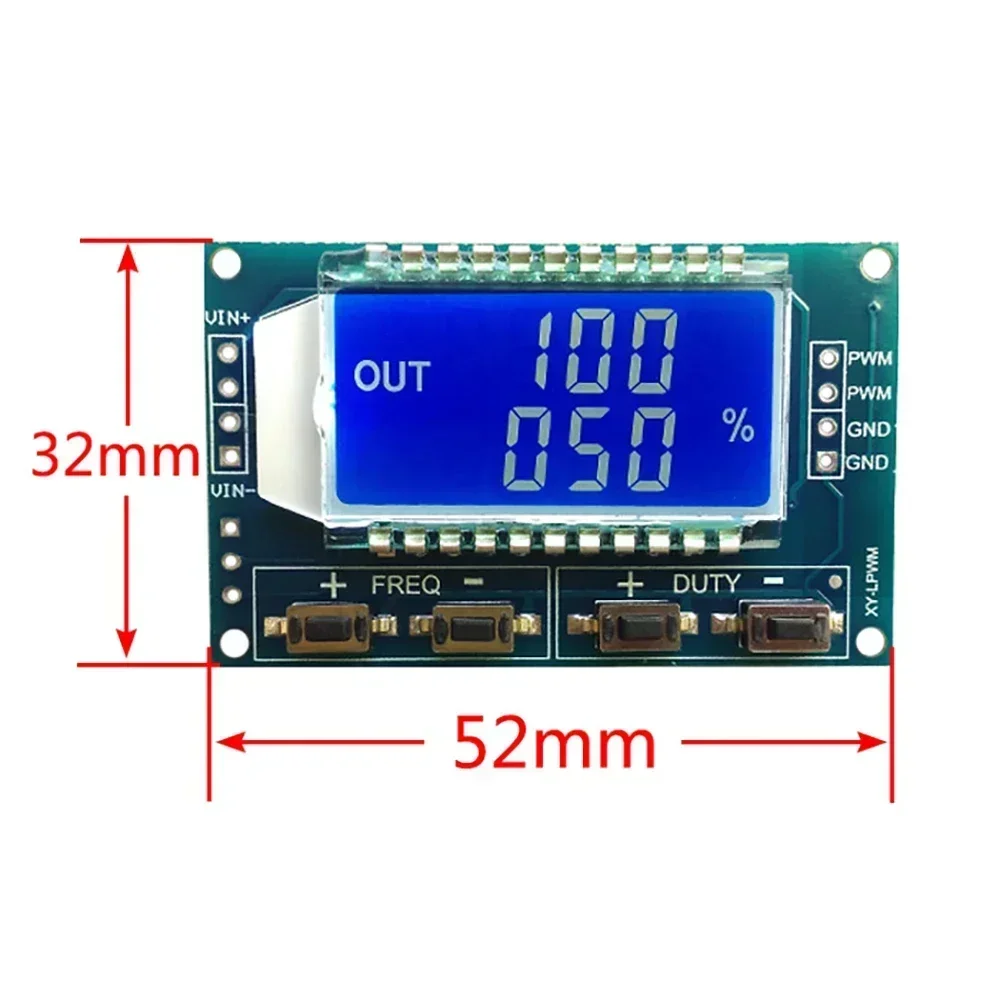

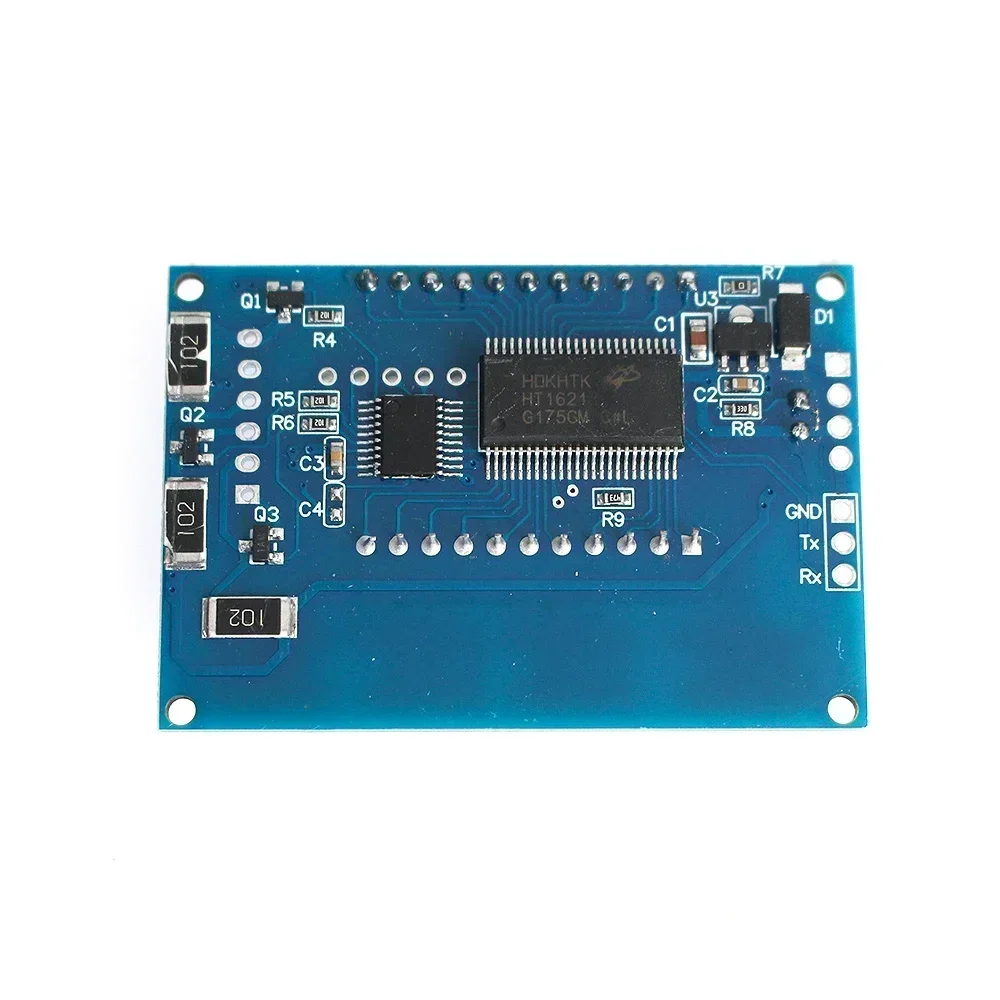

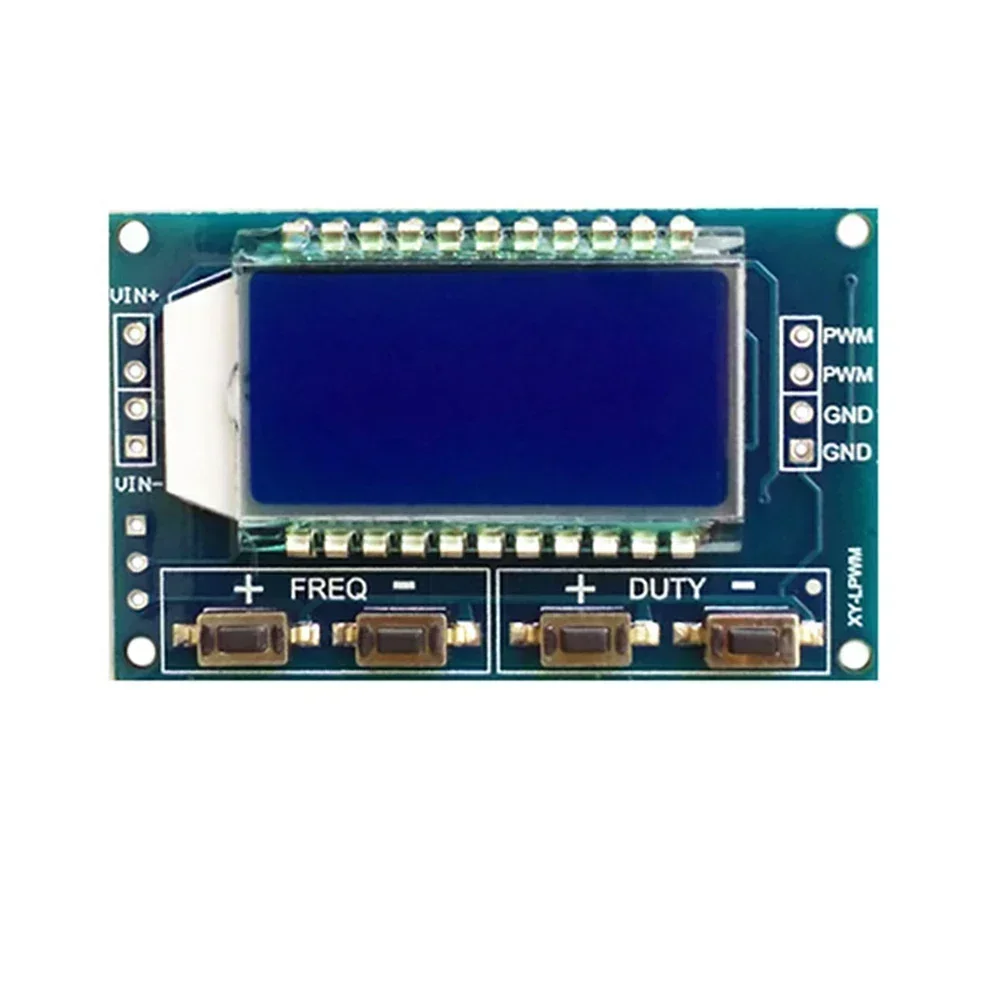

XY-LPWM
Aspectos destacados del módulo:
1. Frecuencia de pantalla de cristal líquido LCD y ciclo de trabajo, muy claro, la salida PWM puede configurar la frecuencia y el ciclo de trabajo por separado;
2.Amplio rango de frecuencia, alta precisión;
3.Comunicación en serie
I. Descripción del módulo:
Salida PWM, puede configurar la frecuencia y el ciclo de trabajo por separado;
La frecuencia se divide en cuatro rangos, conmutación automática:
1.XXX (sin punto decimal): la unidad más pequeña es 1 Hz, rango de valores 1 Hz ~ 999 Hz;
2.X.XX (punto decimal en cientos): la unidad más pequeña es 0,01 Khz, rango de valores 1,00 Khz ~ 9,99 Khz;
3.XX.X (punto decimal en diez lugares): la unidad más pequeña es 0,1 Khz; rango de valores 10,0 Khz ~ 99,9 Khz
4.X.X.X (punto decimal en el décimo y cien lugares): la unidad más pequeña es 1 Khz; el rango de valores es 1 KHz ~ 150 KHz.
por ejemplo.Visualización de frecuencia: 100 significa PWM emite un pulso de 100 Hz;
1.01 significa PWM genera un pulso de 1,01K;
54,1 significa salidas PWM de 54,1 KHz de pulso;
1.2.4 significa salidas PWM de pulso de 124 KHz;
Rango de valor del ciclo de trabajo: 0~100%;
Todos los parámetros de configuración, ahorro de apagado.
II. Configuración de parámetros:
El módulo tiene 4 botones independientes para configurar la frecuencia y el ciclo de trabajo, admite pulsación corta (aumentar o disminuir una unidad) y pulsación larga (aumento o disminución rápido), muy simple, configure los parámetros que se guardan automáticamente, no se pierde el apagado.
En tercer lugar, los parámetros del módulo:
1.Voltaje de funcionamiento: 3,3 ~ 30 V;
2.Rango de frecuencia: 1Hz~150KHz;
3.Precisión de frecuencia: la precisión en cada rango es de aproximadamente 2%;
4.Capacidad de carga de señal: la corriente de salida puede ser de alrededor de 5 ~ 30 mA;
5.Amplitud de salida: la amplitud PWM es igual al voltaje de suministro;
6.Temperatura ambiente: -20~+70℃.
IV.Ámbito de aplicación:
1.Se utiliza como generador de señales de onda cuadrada para producir señales de onda cuadrada para el desarrollo experimental;
2.Se utiliza para generar señales de onda cuadrada para controlar los controladores de motores;
3.Genera pulsos ajustables para uso de MCU;
4.Genera pulsos ajustables para controlar circuitos relacionados (atenuación PWM y control de velocidad y otras aplicaciones).
V. Control de puerto serie (comunicación de nivel MCU TTL)
Estándar de comunicación: 9600 bps Bits de datos: 8
Bit de parada: 1
Dígito de verificación: ninguno
Control de flujo: ninguno
1.Establezca la frecuencia de PWM:
“F101": configure la frecuencia en 101 HZ (001~999)
“F1.05”: establece la frecuencia en 1,05 KHZ (1,00~9,99)
"F10.5": Configure la frecuencia en 10,5 KHZ (10,0 ~ 99,9)
“F1.0.5”: Configure la frecuencia en 105 KHZ (1,0 ~ 1,5.0)
2、 Establezca el ciclo de trabajo de PWM
“DXXX”: configure el ciclo de trabajo de PWM en XXX; (001~100)
2.Establecer el ciclo de trabajo de PWM:
Por ejemplo, D050, el ciclo de trabajo establecido de PWM es del 50%.
3. Lea los parámetros de configuración:
Envíe la cadena "leer" para leer los parámetros establecidos.
La configuración de retornos exitosos: ABAJO;
Configuración de devoluciones por falla: FALL.

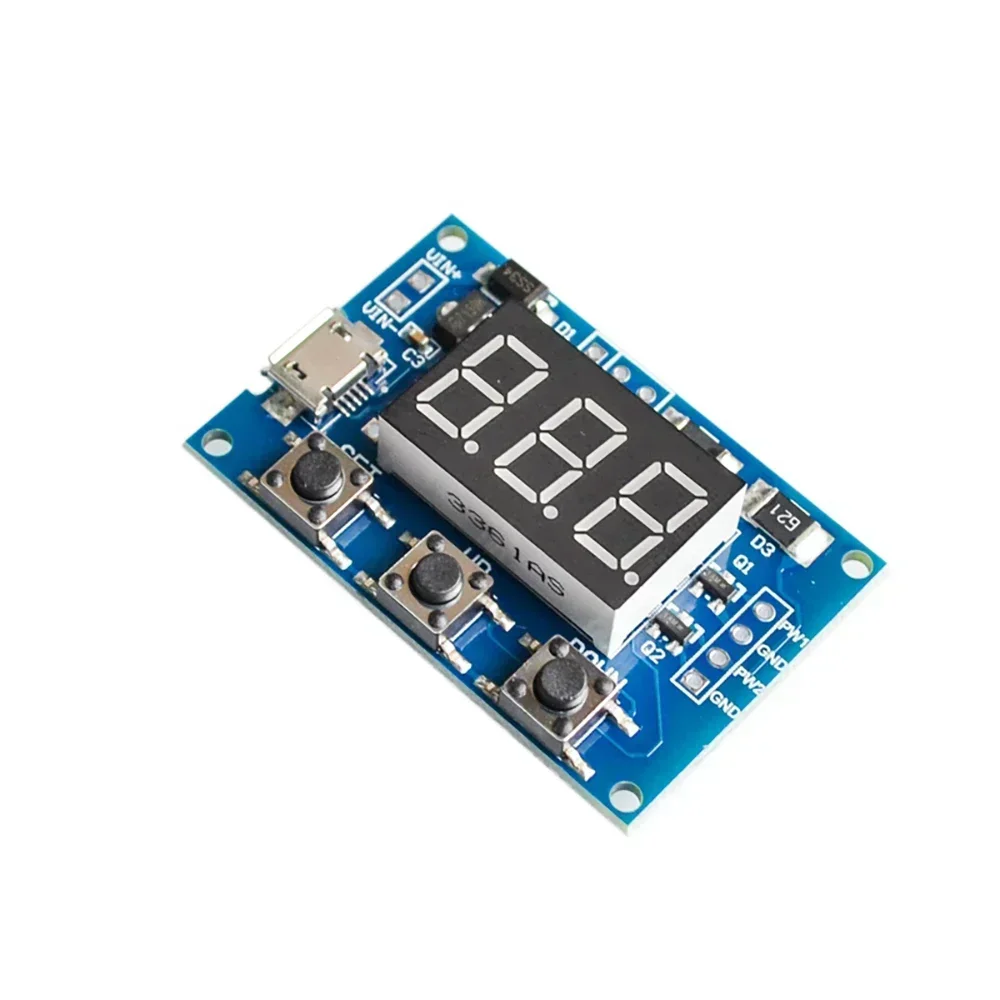

XY-PWM
Características del módulo:
1.Dos salidas PWM independientes, que se pueden configurar para frecuencia y ciclo de trabajo respectivamente;
2.Amplio rango de frecuencia y alta precisión;
3.Puede comunicarse vía puerto serie
Dimensiones: 41 * 28 mm Espesor: 1,6 mm
Descripción del módulo:
Dos salidas PWM independientes, que se pueden configurar para frecuencia y ciclo de trabajo respectivamente;
La frecuencia se divide en tres rangos:
1.XXX (sin punto decimal): La unidad pequeña es 1Hz, con un rango de valores de 1Hz~999Hz;
2.XX.X (punto decimal a diez): la unidad pequeña es 0,1 Khz; Rango de valores: 0,1 KHz ~ 99,9 KHz
3.X.X.X.(con tres decimales): La unidad pequeña es 1KHz; Rango de valor 1KHz~150KHz
mi. G. Visualización de frecuencia: 100 representa la salida PWM de pulsos de 100 Hz;
54.1 representa la salida PWM de 54,1 KHz de pulsos;
1.2.4.Representando la salida PWM de pulsos de 124 KHz
Rango de valor del ciclo de trabajo: 0~100;
Tres rangos de frecuencia comparten un ciclo de trabajo, todos los parámetros establecidos se guardan en caso de corte de energía.
Configuración de parámetros:
El módulo tiene tres botones: configurar, arriba y abajo;
1.Presione brevemente la tecla 【Set】 para cambiar entre la visualización de cuatro valores de parámetros (FRS: frecuencia de PWM1; dU1: ciclo de trabajo de PWM1); FR2: Frecuencia de PWM2; DU2: ciclo de trabajo PWM2), habrá un nombre de parámetros correspondiente que parpadeará antes de cambiar.
2.Presione directamente las teclas 【Arriba】 y 【Abajo】 para modificar el valor del parámetro actual (presione prolongadamente para aumentar o disminuir rápidamente).
3.Hay tres valores de frecuencia preestablecidos para cada uno de los dos canales PWM.En la interfaz de visualización de frecuencia, mantenga presionada la tecla 【SET】 para cambiar entre las tres frecuencias y los ciclos de trabajo de las tres frecuencias serán los mismos.(XXX: Alcance 1 Hz ~ 999 Hz; XX.X: Alcance de 0,1 Khz ~ 99,9 Khz; X.X.X.: Alcance 1Khz~150Khz.
Parámetros del módulo:
1.Voltaje de funcionamiento: 5-30 V, admite fuente de alimentación micro USB de 5,0 V;
2.Rango de frecuencia: 1Hz~150KHz;
3.Precisión de frecuencia: La precisión en cada rango es de aproximadamente 2%;
4.Capacidad de carga de señal: la corriente de salida puede ser de alrededor de 8-30 mA;
5.Amplitud de salida: 5V V-pp predeterminado (se puede cambiar mediante una fuente de alimentación externa);
6.Temperatura ambiental: -30~+70℃.
Ámbito de aplicación:
1.Se utiliza como generador de señales de onda cuadrada para generar señales de onda cuadrada para el desarrollo experimental;
2.Se utiliza para generar señales de onda cuadrada para accionar conductores de motores paso a paso;
3.Genera pulsos ajustables para uso por MCU;
4.Genere pulsos ajustables para controlar circuitos relacionados (como aplicaciones de atenuación PWM y regulación de velocidad).
Control del puerto serie:
Estándar de comunicación: 9600 bps
Bits de datos: 8
Posición de parada: 1
Dígito de verificación: ninguno
Control de flujo: ninguno
1.Establezca la frecuencia de PWM
S1FXXXT ": Configure la frecuencia de PWM1 a XXX Hz (001~999)
S1FXX.XT ": establece la frecuencia de PWM1 a XX X KHZ (00,1~99.9)
S1F: X.X.X.T ": establezca la frecuencia de PWM1 a XXX KHZ (0,01 ~ 1,5.0.)
'S1': PWM1
'S2': PWM2
'F': Frecuencia
'D': ciclo de trabajo
'T' es la broca de la bandera final
2.Establecer el ciclo de trabajo de PWM
S1DXXXT ": establezca el ciclo de trabajo de PWM1 a XXX; (001~100)
S2DXXXT ": establezca el ciclo de trabajo de PWM2 a XXX; (001~100)
Configuración de devoluciones exitosa: ABAJO;
La configuración falló y devolvió: FALL.
Opiniones de clientes
4 opinionesNo se empaquetó como un artículo frágil, pero llegó en condiciones operativas. Funciona como se espera.
Funciona como se describe
