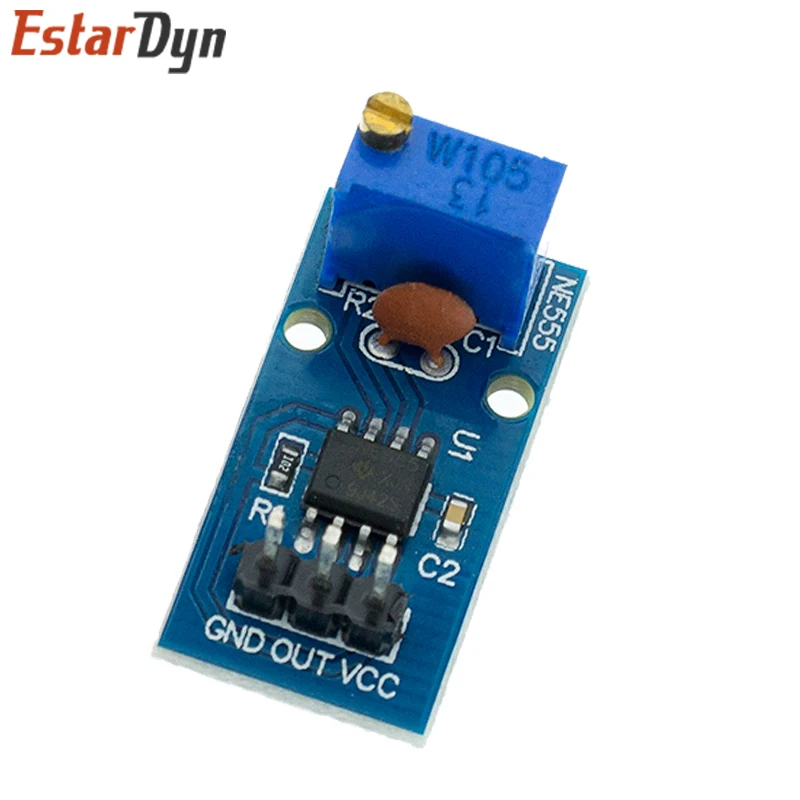

Módulo ajustable de ciclo de trabajo de frecuencia de pulso NE555, generador de señal de onda cuadrada de 10kHz -200kHz para Kit de bricolaje arduino

NE555-Rojo:

1, tamaño: 3,1 CM * 2,2 CM 1, el chip principal: NE555;

2, voltaje de entrada: 5V-15VDC.Fuente de alimentación de 5 V, la corriente de salida puede ser de 15 mA alrededor; Fuente de alimentación de 12 V, la corriente de salida puede ser de 35 mA alrededor;

3, la corriente de entrada: 100MA

4, amplitud de salida: 4,2 V-PP a 11,4 V-PP.(Diferente dependiendo del voltaje de entrada, la amplitud de salida será diferente)

5, la corriente de salida máxima: 15MA (fuente de alimentación de 5V, V-PP superior al 50%), 35MA (fuente de alimentación de 12V, V-PP superior al 50%)

El alcance de este módulo:

1 se utiliza como generador de señal de onda cuadrada que genera una señal de onda cuadrada utilizada para el desarrollo experimental.

2 para accionar un motor paso a paso para generar una señal de accionamiento de onda cuadrada.

3 pulsos ajustables generados para su uso por MCU.

4 generación de pulsos ajustables, circuitos de control asociados.

Ventajas: 1, la salida con indicación LED, no hay salida directa (bajo volumen de LED, alta frecuencia de apagado del LED es relativamente baja, el LED parpadea);

2, el rango de frecuencia seleccionable del nivel de salida, la frecuencia de salida es más ajustable continuamente; Archivo LF: 1Hz ~ 50Hz Archivo IF: 50Hz ~ 1kHz Archivo de alta frecuencia: 1KHz ~ 10kHz Archivo HF: 10kHz ~ 200kHz

3, el ciclo de trabajo de salida puede ajustarse, el ciclo de trabajo y la frecuencia no son ajustables por separado, ajustar el ciclo de trabajo cambiará la frecuencia

4, la frecuencia de salida es ajustable; Período T=0,7 (RA +2 RB) C RA, RB es ajustable 0-10K; Perfil bajo cuando C=0,001 UF; SI se detiene C=0,1 UF; Archivo de alta frecuencia C=1 UF; HF se detiene C=100 UF, por lo que la frecuencia de los compradores de formas de onda puede tener cálculos

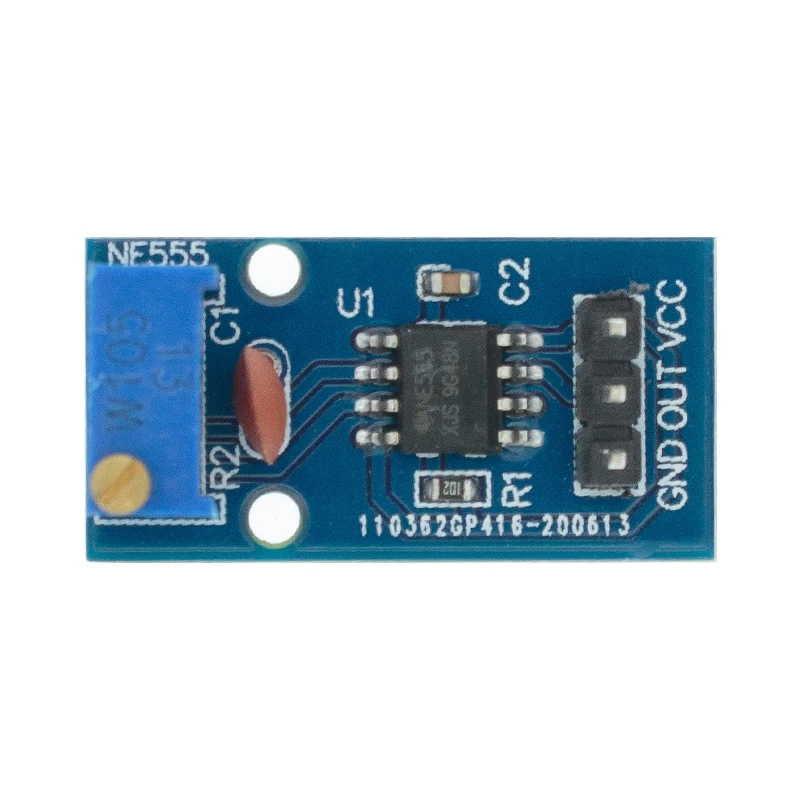

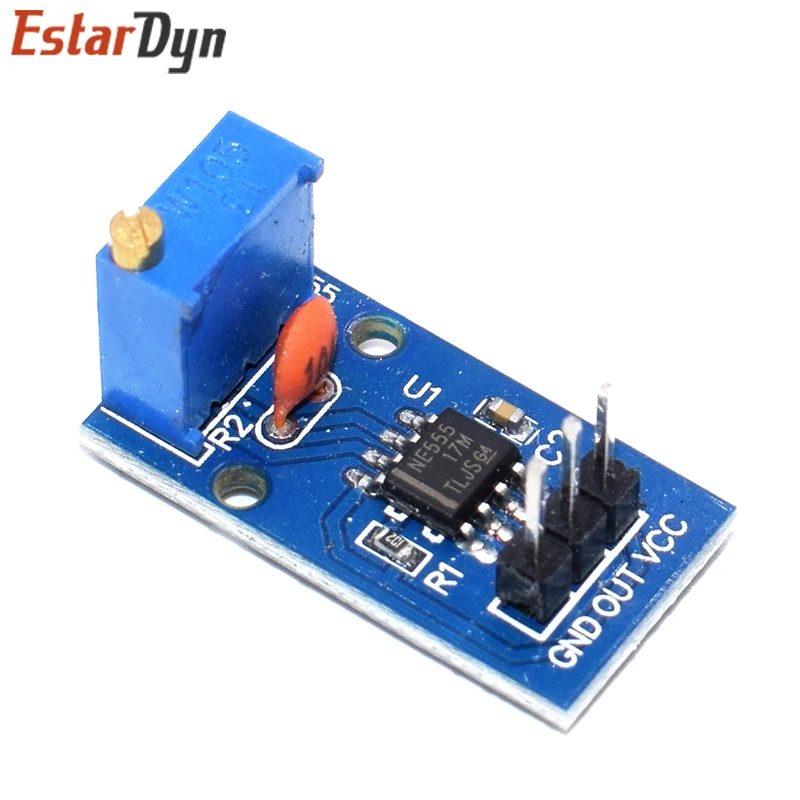

NE555-Azul:

1.IC NE555 integrado.

2.Salida de señal de un solo canal, el ciclo de trabajo de salida es de aproximadamente un 50% de onda cuadrada.

3.Resistencia de carga de placa, ajuste la resistencia para controlar la frecuencia de salida.

4. Indicador de alimentación a bordo. 5. Voltaje de funcionamiento: 5V~12V.
