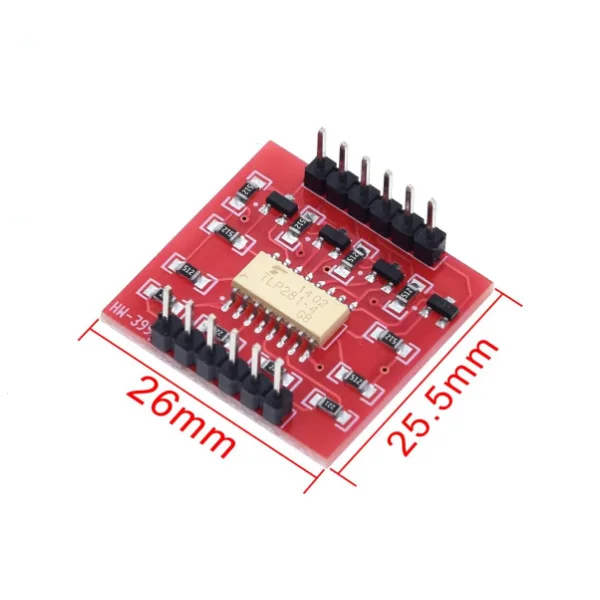

Módulo de aislamiento optoacoplador de 4 canales TLP281, placa de expansión de nivel alto y bajo, bloques de construcción electrónicos

1.Función: Utilice nivel bajo para controlar el nivel alto.Por ejemplo, utilice un voltaje de 3 V o 5 V del microcontrolador para controlar el voltaje de 9 V o 12 V.

2.HVCC no excede los 24V.La corriente de salida del puerto de salida OUT1/OUT2/OUT3/OUT4 es igual a HVCC/5.1K, corriente de absorción de 500 mA.

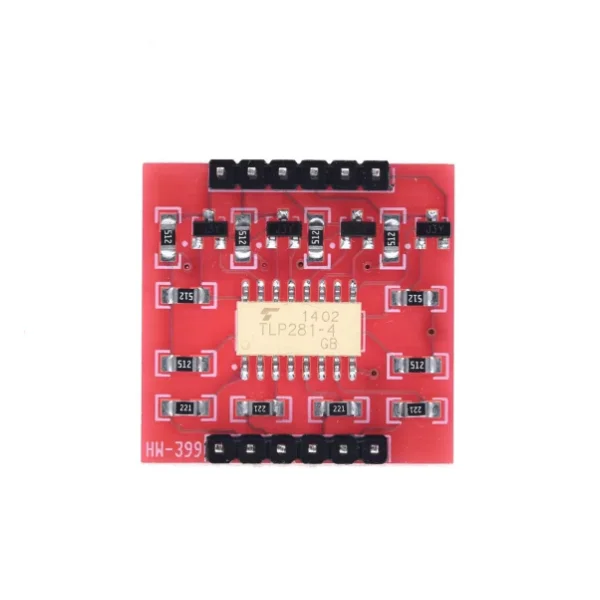

3.Este módulo utiliza el chip 5 Toshiba TLP281.Descripción de entrada y salida:

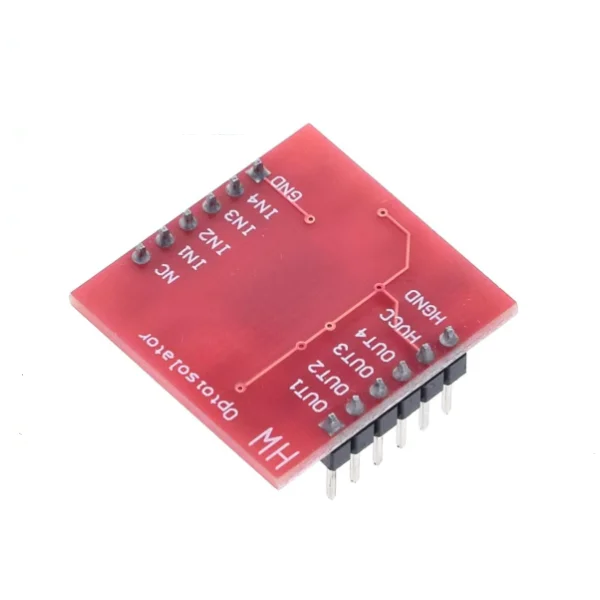

Entradas: IN1/IN2/IN3/IN4, conectado al puerto IO del microcontrolador o Arduino, GND está conectado al GND del microcontrolador o placa de desarrollo Arduino. Control IN1/IN2/IN3/IN4 OUT1/OUT2/OUT3/OUT4 respectivamente.

Salidas: OUT1/OUT2/OUT3/OUT4

Salidas: HVCC: conectar al terminal positivo de alto voltaje controlado, HGND conectar al terminal negativo de alto voltaje controlado

Uso: Cuando IN1 es alto, el voltaje OUT1 correspondiente es igual a HVCC, cuando IN1 es bajo, el voltaje OUT1 es igual a HGND.
