Descripción
Características:

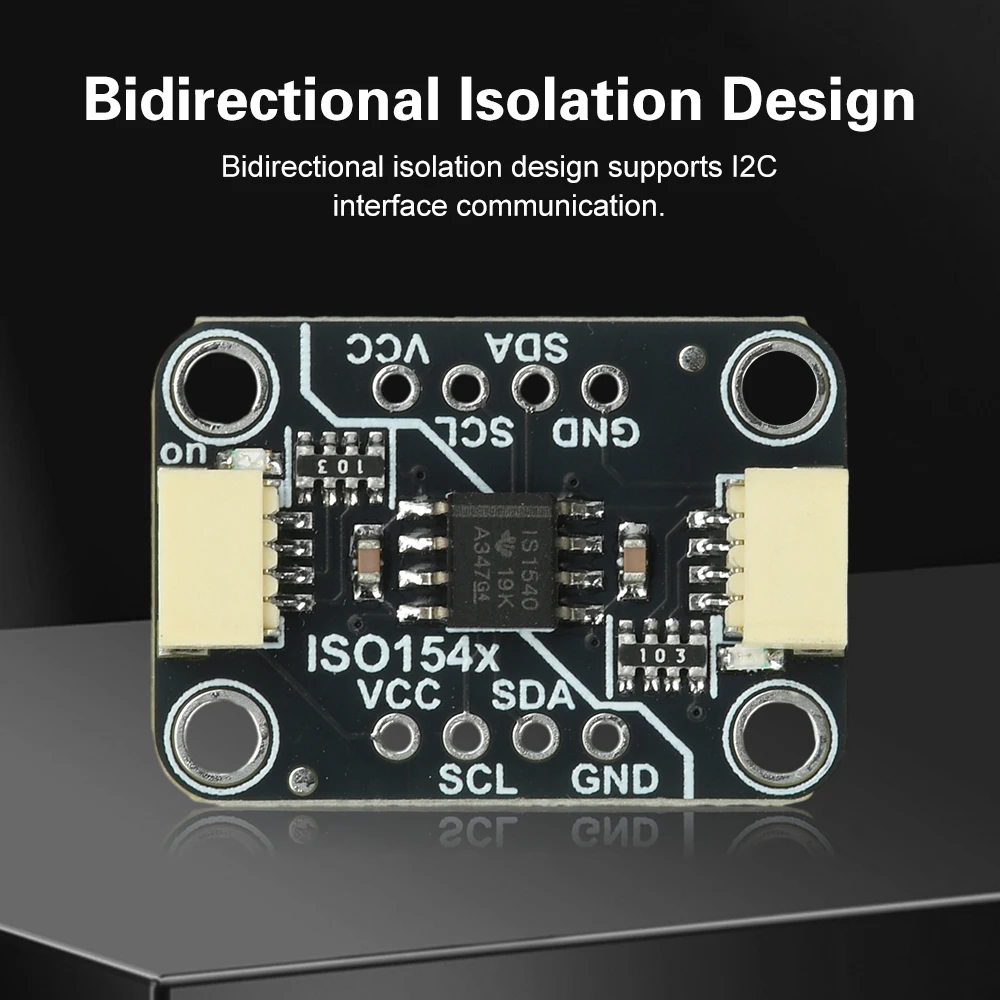

1.Diseño de aislamiento bidireccional, compatible con comunicación de interfaz I2C.
2.Proporciona aislamiento eléctrico de 2500 V-RMS para garantizar la seguridad.

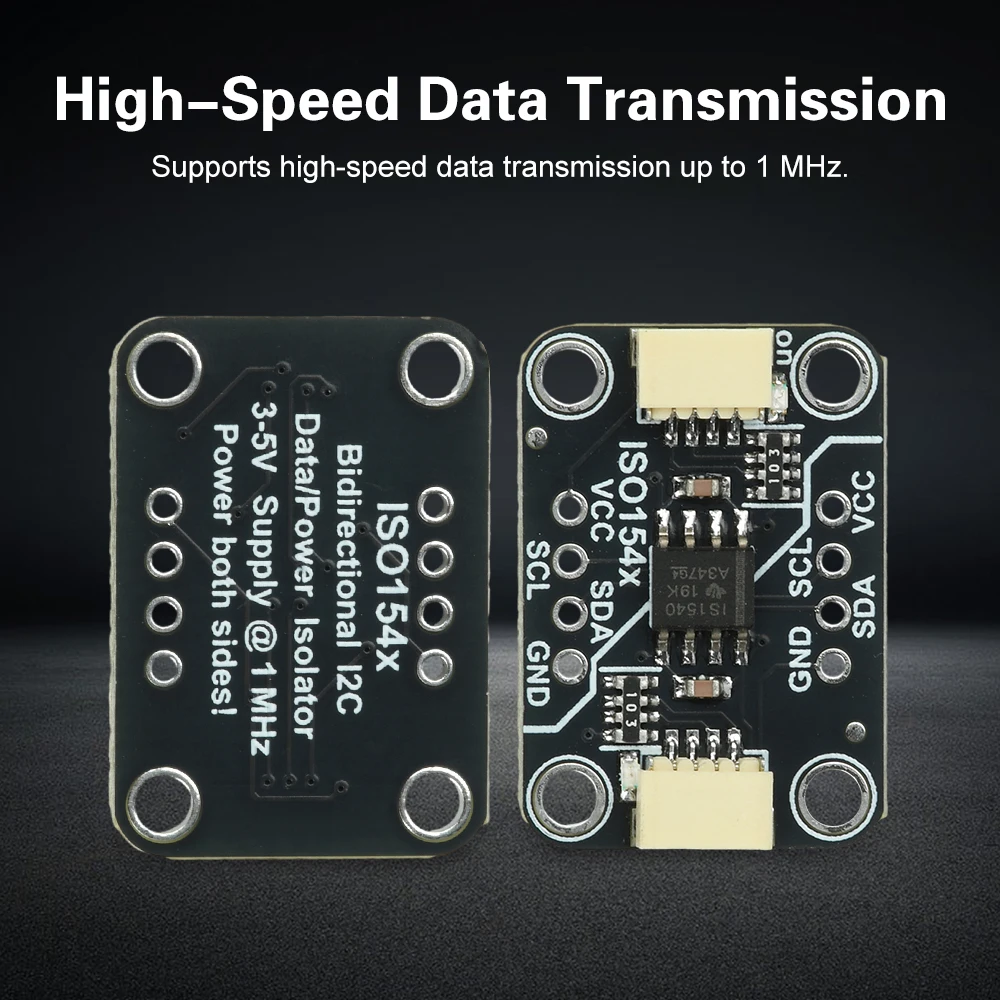

3.Admite transmisión de datos de alta velocidad de hasta 1 MHz.

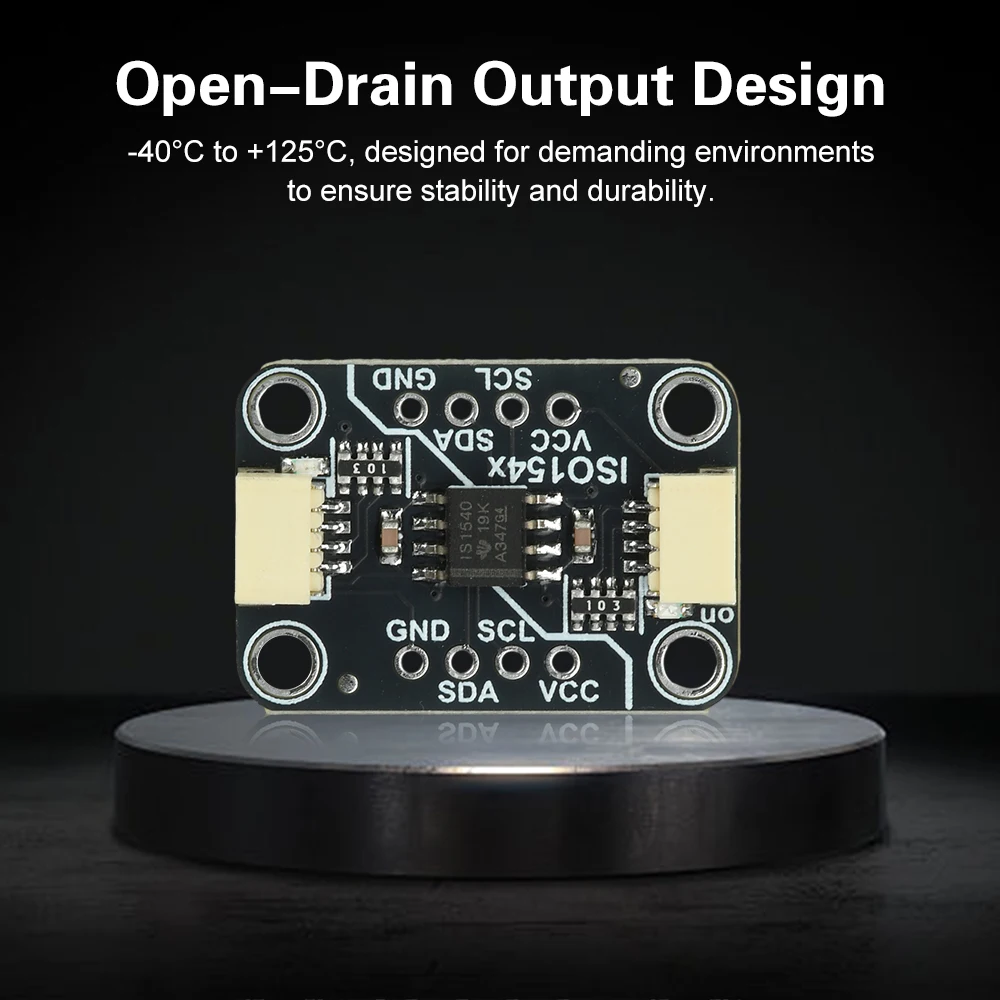

4.Diseño de salida de fuga abierta, compatible con múltiples conexiones de dispositivos.
5.Amplio rango de temperatura de -40° C a +125° C, apto para entornos complejos, asegurando estabilidad y durabilidad.
Descripción:

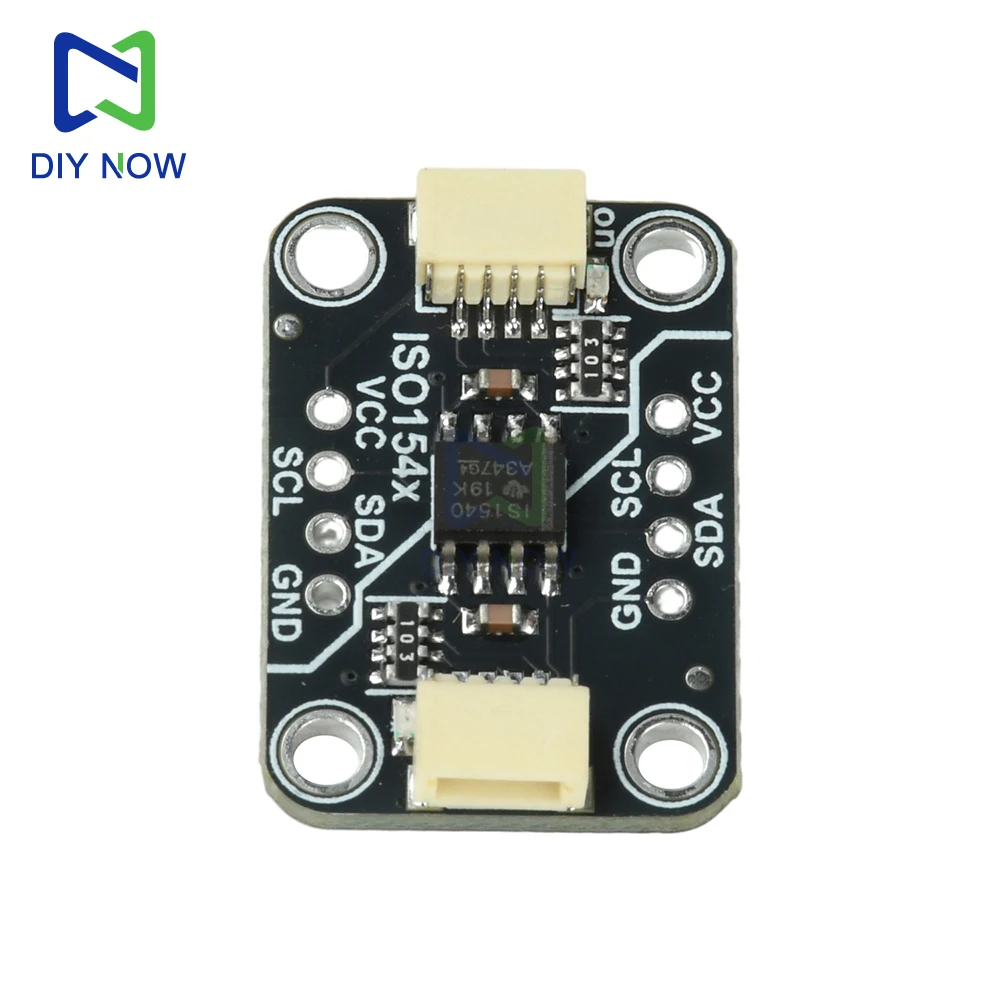

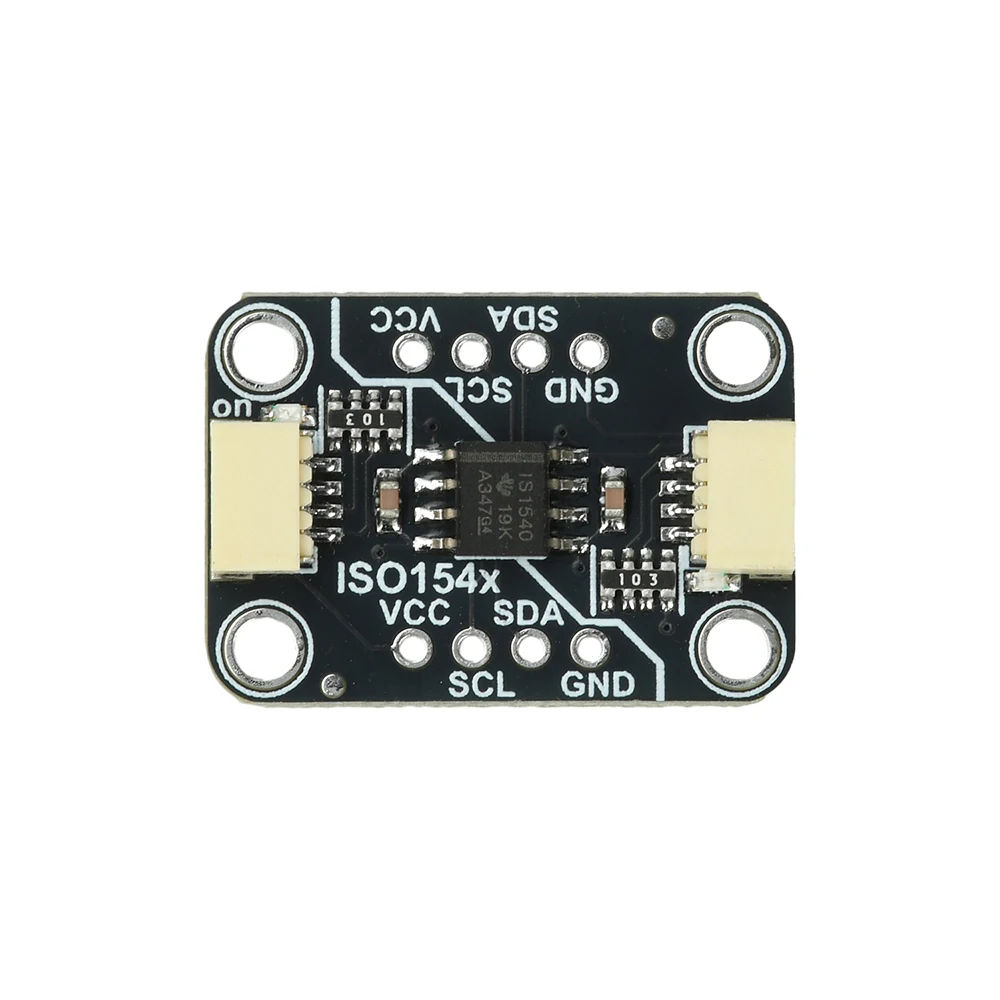

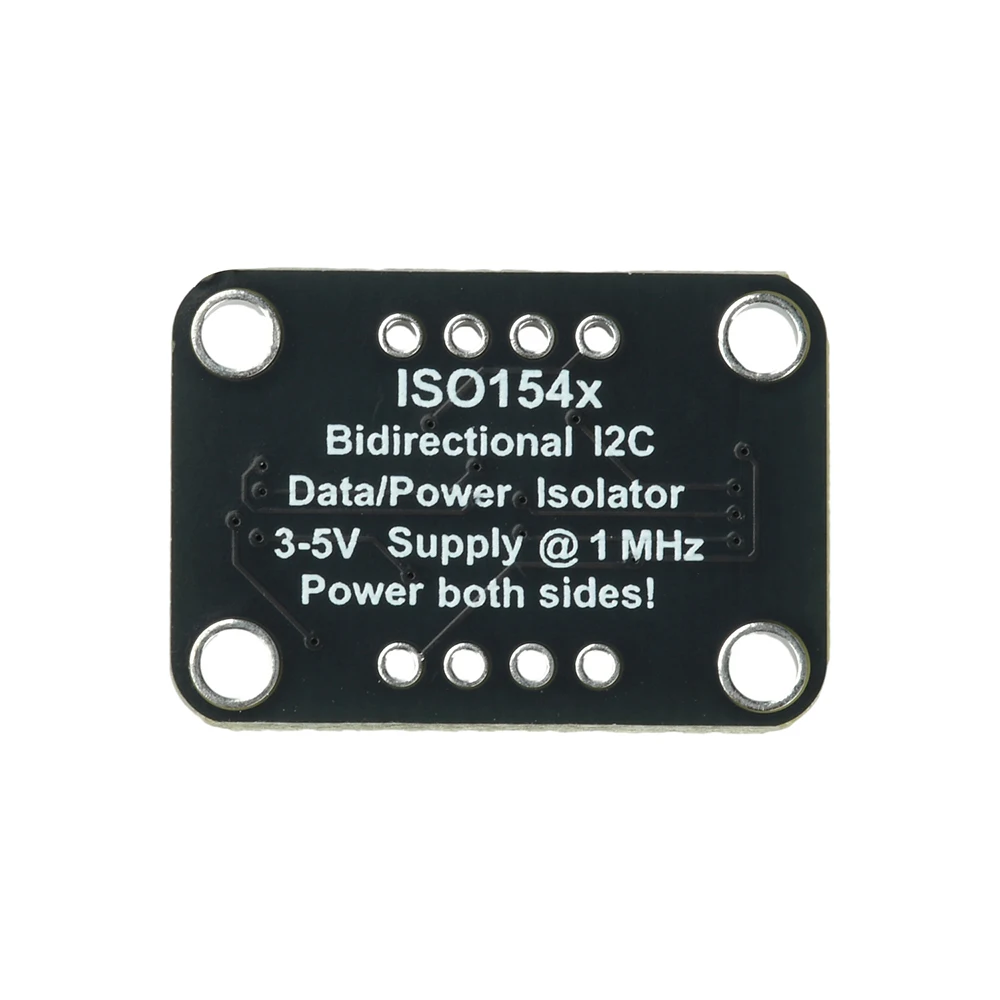

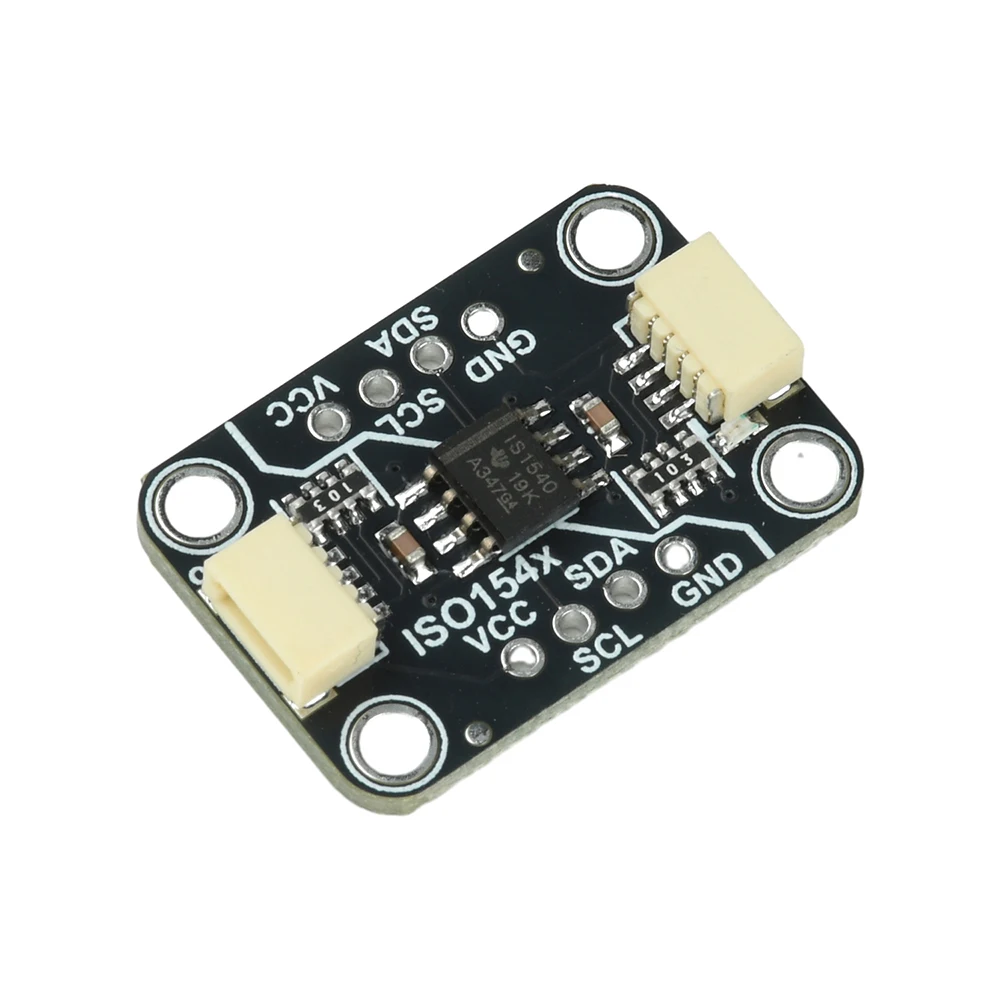

Este producto viene con un módulo aislante de corriente bidireccional ISO1540, que permite el aislamiento eléctrico de dos dispositivos que se comunican a través de una interfaz I2C.Admite comunicación de hasta 1 MHz y puede funcionar con dispositivos con un voltaje de alimentación de 3,3 V o 5 V, proporcionando aislamiento al nivel de 2500 V-RMS.El módulo requiere que la fuente de alimentación se conecte a ambos lados del sistema.
Parámetros:
Voltaje: 3,3 V o 5 V
Temperatura de trabajo: -40° C a +125° C
Resistencia transitoria: ± 50 kV/μ s
Separador de aislamiento bidireccional, compatible con I2C
Admite comunicación de hasta 1 MHz
La salida de drenaje abierto tiene una capacidad de carga de corriente de 3,5 mA en el primer lado y 35 mA en el segundo lado.
Protección ESD HBM de 4 kV en todos los pines; 8 kV en el pin del bus
Compatible con conector STEMMA QT

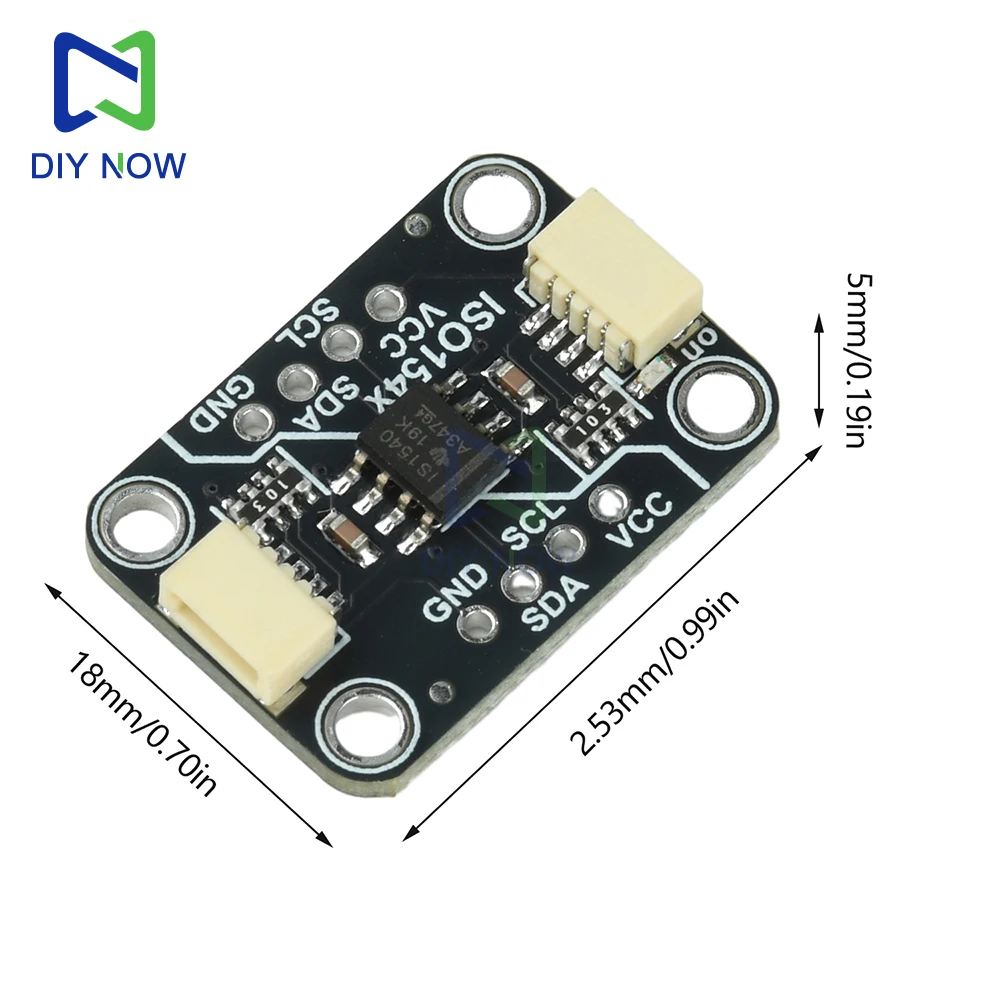

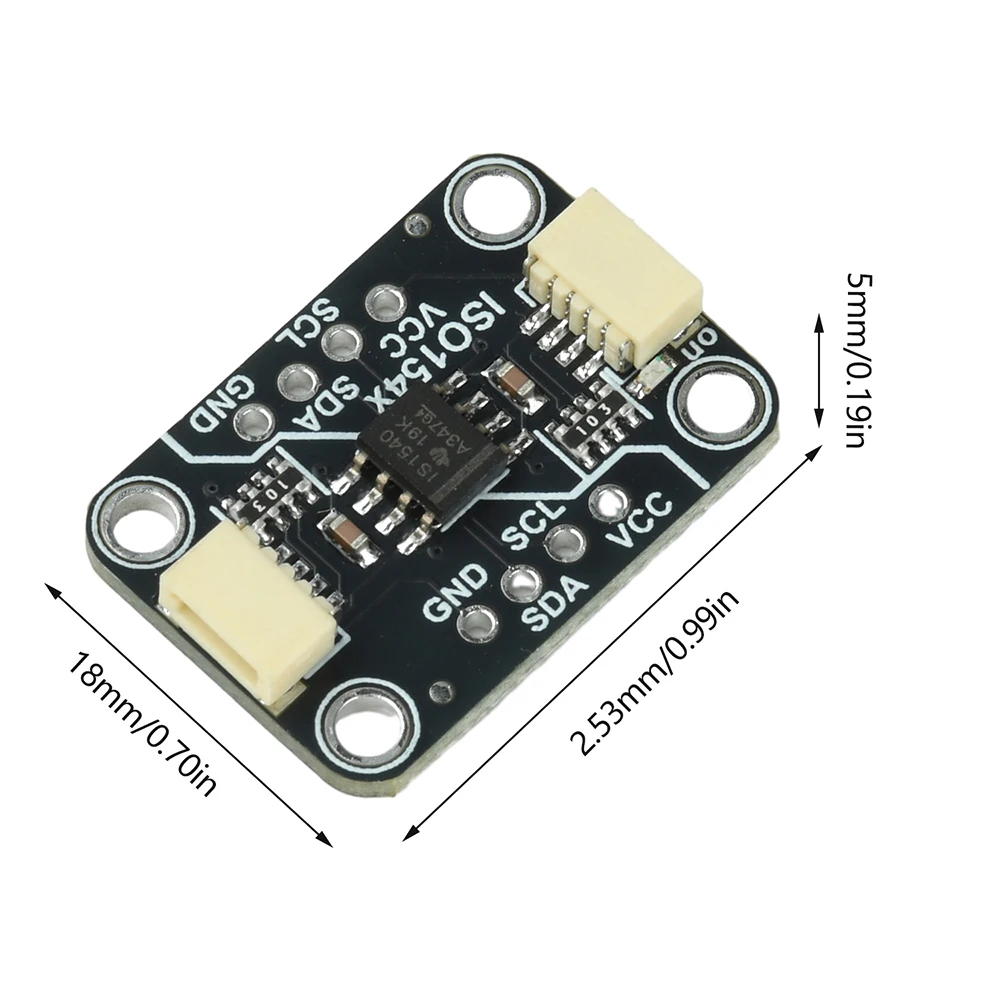

Tamaño: 25,3 mm * 18 mm
Lista de productos:

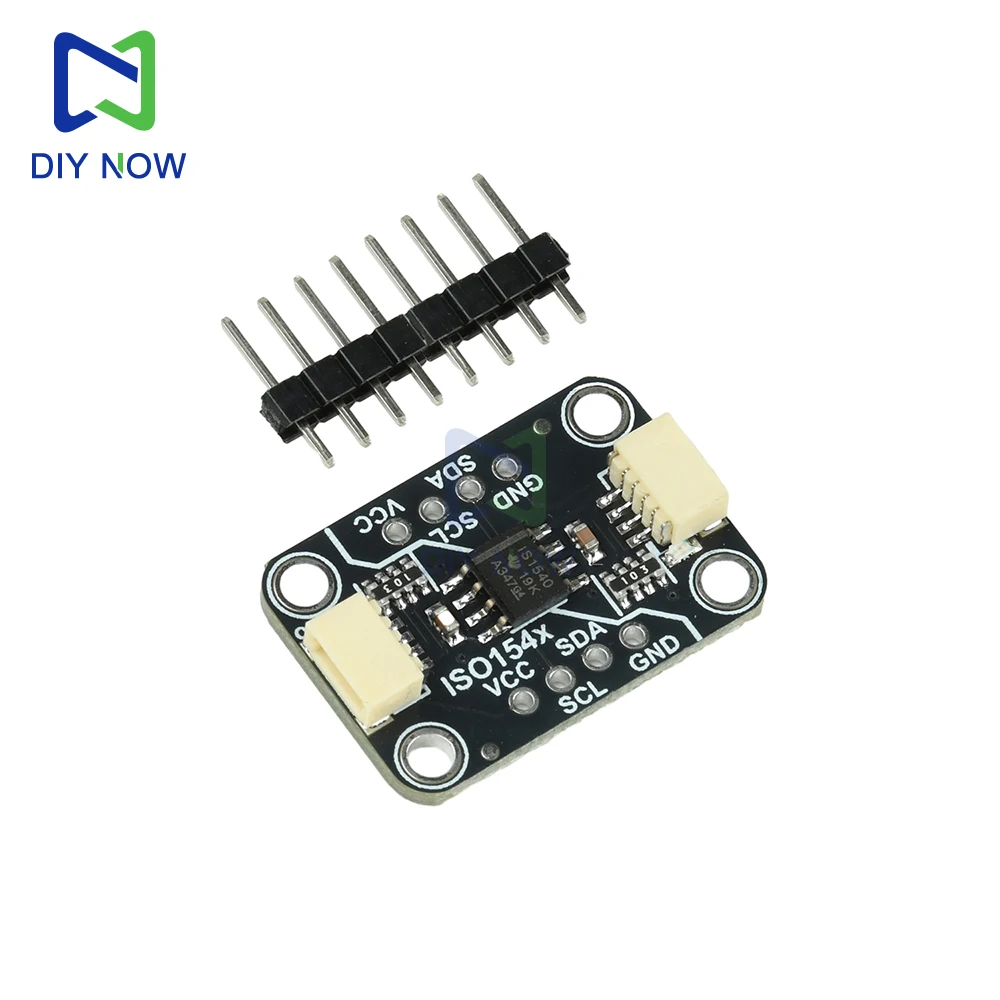

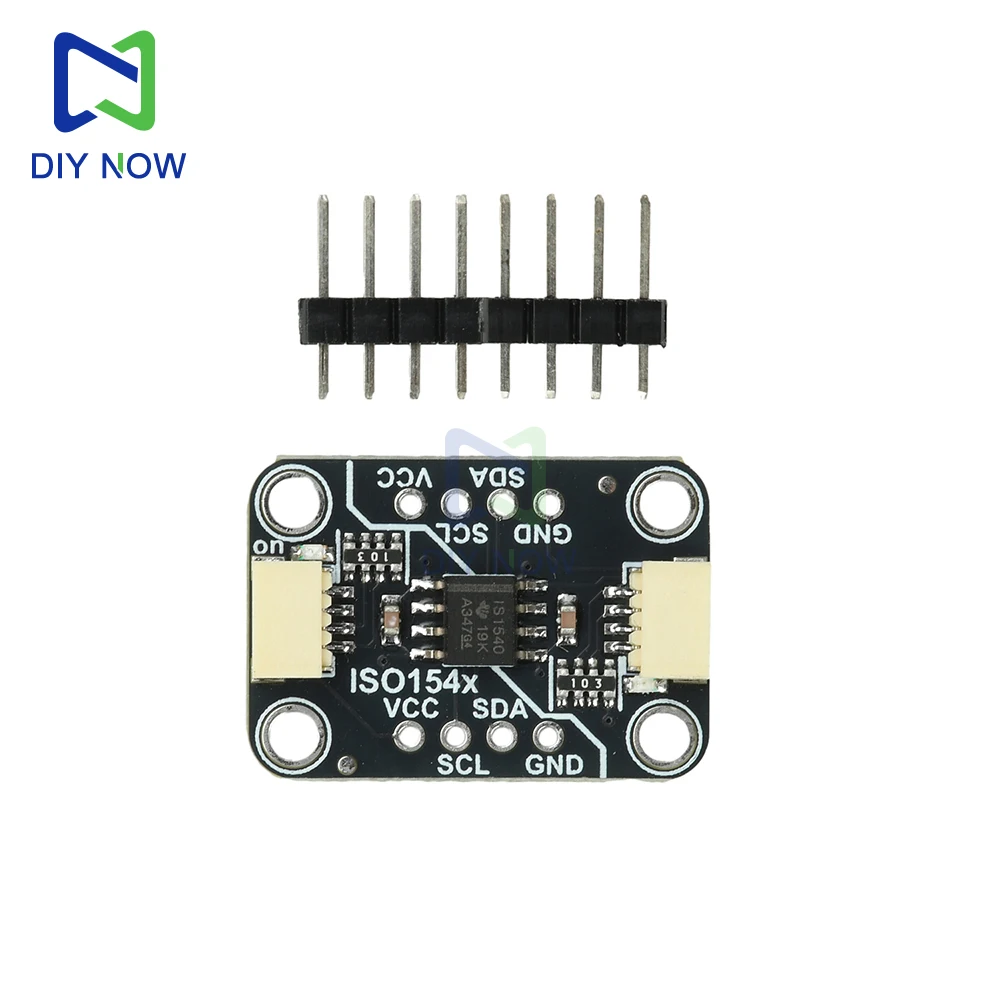

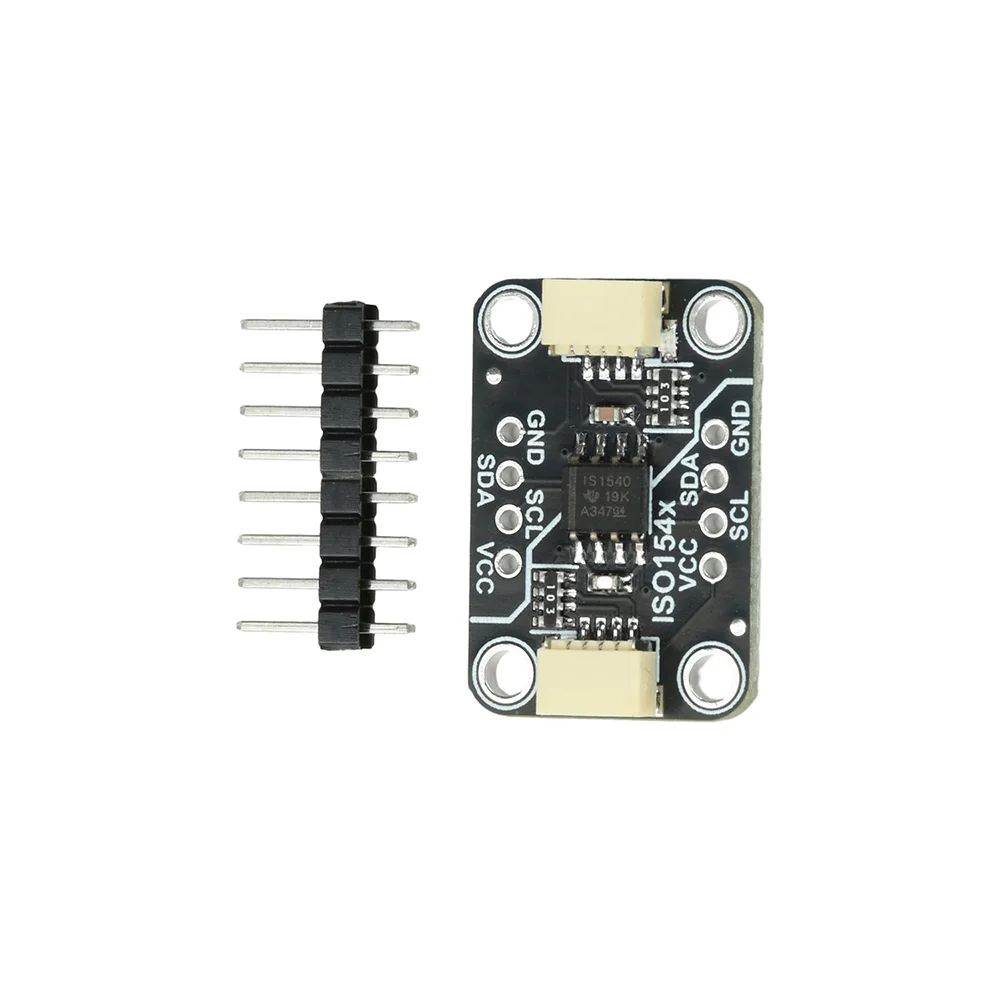

1 módulo aislador I2C bidireccional ISO1540
1 juego de agujas de 8 pines.
Features:
1. Bidirectional isolation design, supporting I2C interface communication.
2. Provide 2500 V-RMS electrical isolation to ensure safety.
3. Supports high-speed data transmission up to 1 MHz.
4. Open leakage output design, compatible with multiple device connections.
5. Wide temperature range of -40 ° C to+125 ° C, suitable for complex environments, ensuring stability and durability.
Description:
This product comes with an ISO1540 bidirectional current insulator module, which allows for electrical isolation of two devices communicating through an I2C interface. It supports communication up to 1 MHz and can work with devices with a power supply voltage of 3.3 V or 5 V, providing isolation at the 2500 V-RMS level. The module requires the power supply to be connected to both sides of the system.
Parameters:
Voltage: 3.3V or 5V
Working temperature: -40 ° C to+125 ° C
Transient resistance: ± 50 kV/μ s
Bidirectional insulation separator, compatible with I2C
It supports communication up to 1 MHz
The open drain output has a current carrying capacity of 3.5 mA on the first side and 35 mA on the second side
HBM 4 kV ESD protection on all pins; 8 kV on the bus pin
Support STEMMA QT connector
Size: 25.3mm * 18mm
Product List:
1XISO1540 Bidirectional I2C Isolator Module
1X 8-pin needle set
