Descripción

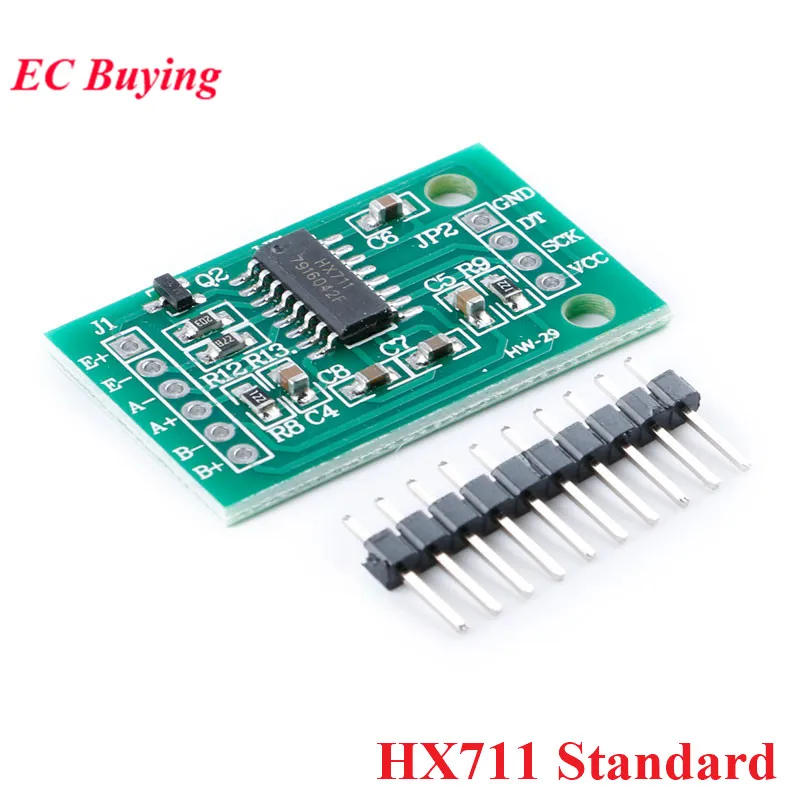

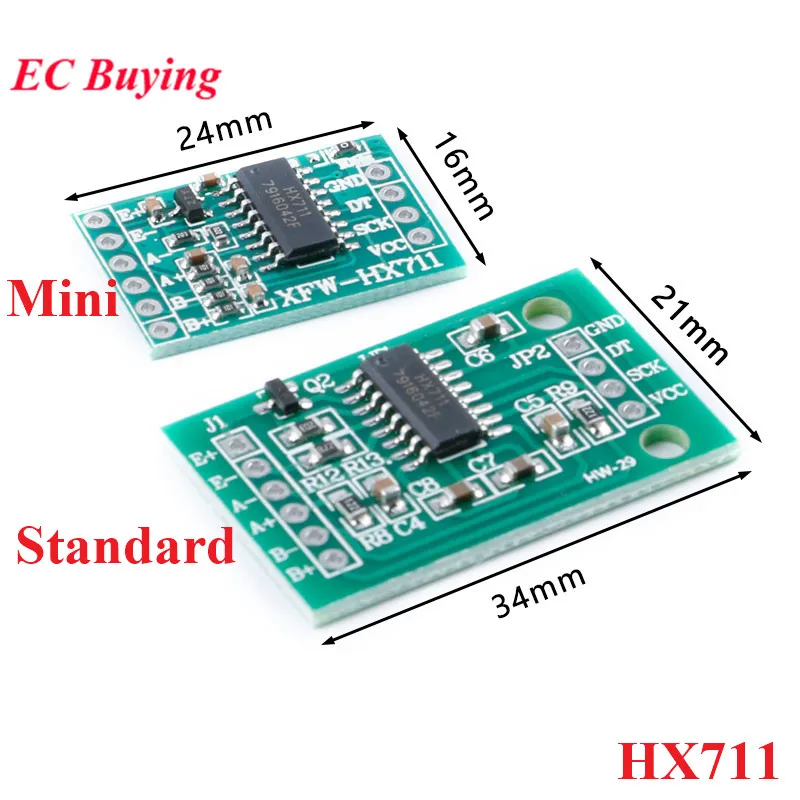

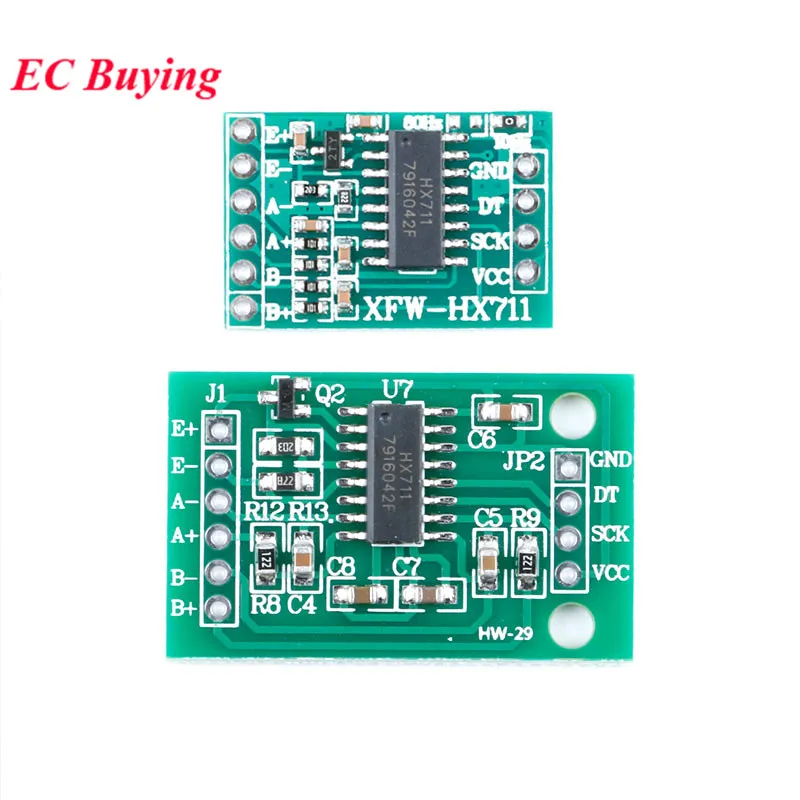

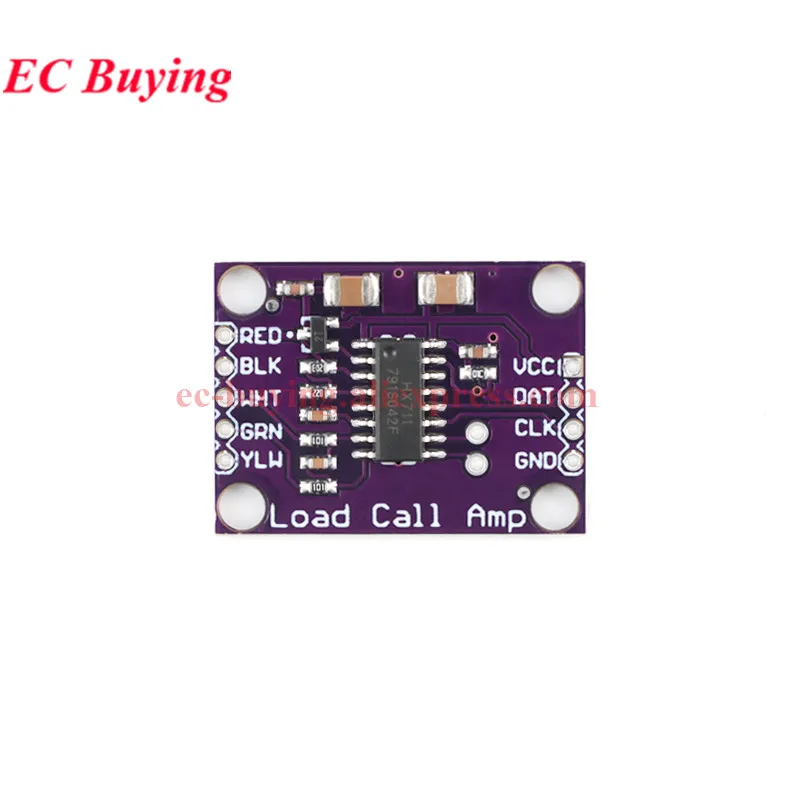

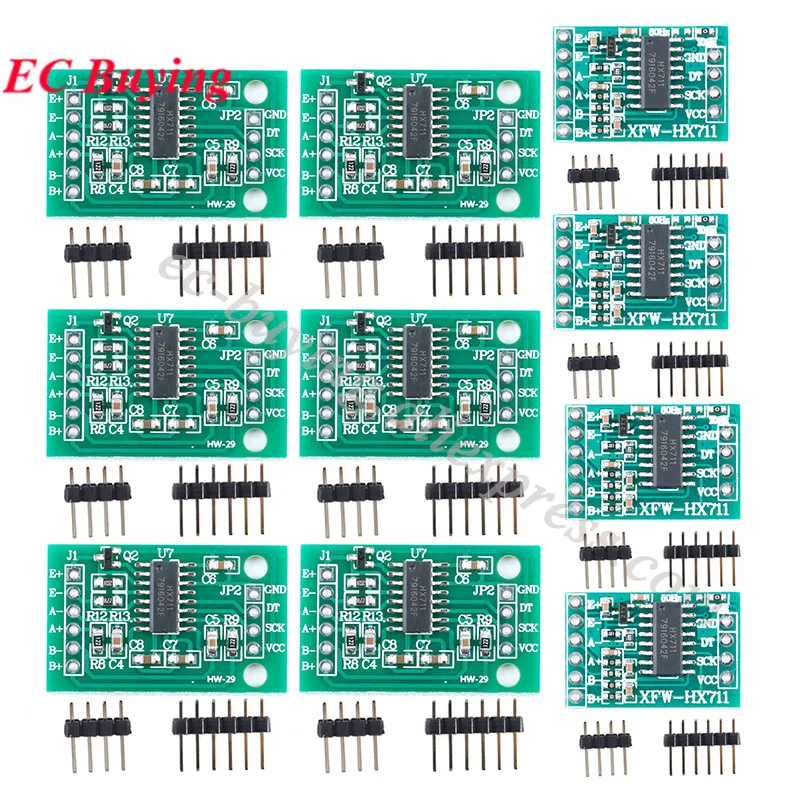

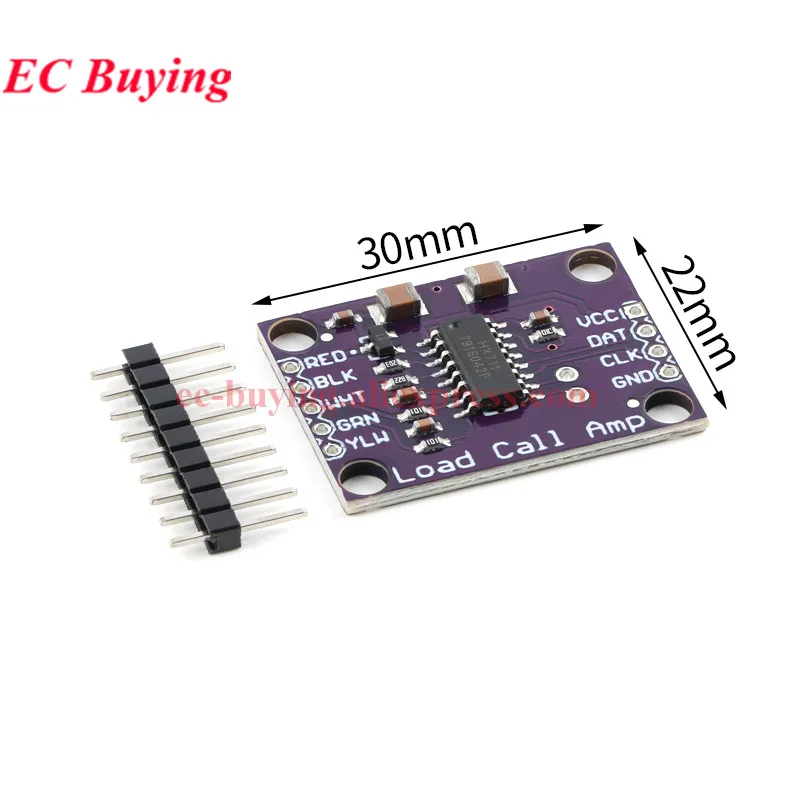

Este módulo utiliza el chip convertidor A/D de alta precisión de 24 bits hx711, que está diseñado para básculas electrónicas de alta precisión.Tiene dos entradas de canal analógico y un amplificador programable de ganancia interna integrada de 128 veces.El circuito de entrada se puede configurar para proporcionar el modo transmisor de voltaje de puente (como presión, pesaje), es un módulo frontal de muestreo ideal de alta precisión y bajo costo.
Características:
Dos canales de entrada diferencial seleccionables
PGA activo de bajo ruido en chip con ganancia seleccionable de 3264 y 128
Regulador de fuente de alimentación en chip para celda de carga y fuente de alimentación analógica ADC
Oscilador en chip que no requiere componente externo con cristal externo opcional
Encendido y reinicio en chip
Control digital simple e interfaz serie: controles basados en pin, no necesita programación
Rechazo de suministro simultáneo de 50 y 60 Hz.
Consumo de corriente que incluye regulador de fuente de alimentación analógico en chip: funcionamiento normal 1,5 mA apagado 1 uA
Rango de voltaje de alimentación de funcionamiento: 2,6 ~ 5,5 V
Rango de temperatura de funcionamiento: -20 grados ~ +85 grados
Voltaje de funcionamiento del módulo: 4,5,5 v
Corriente típica 1,6 mA

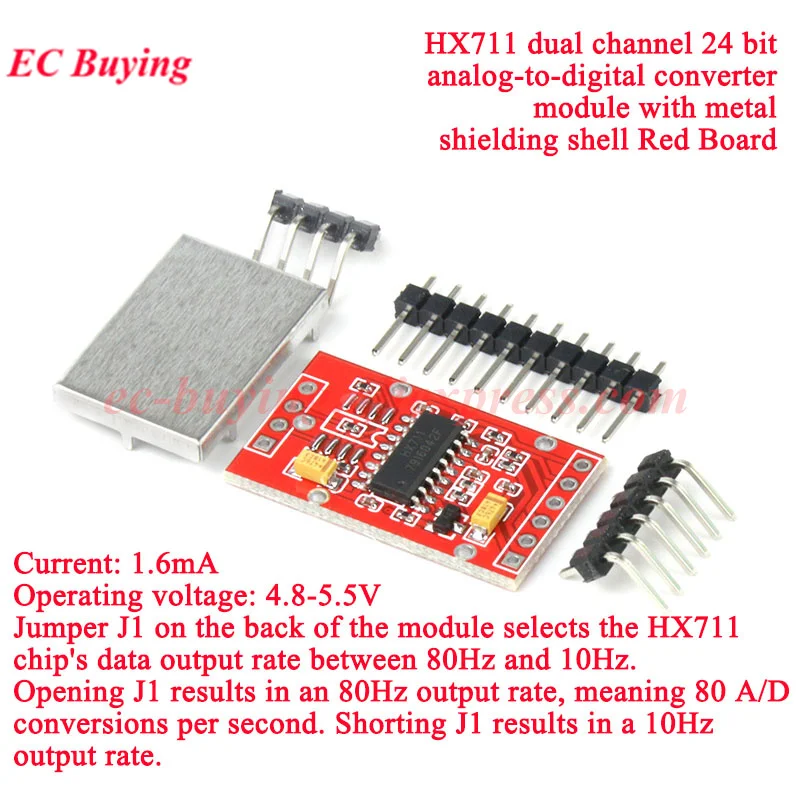

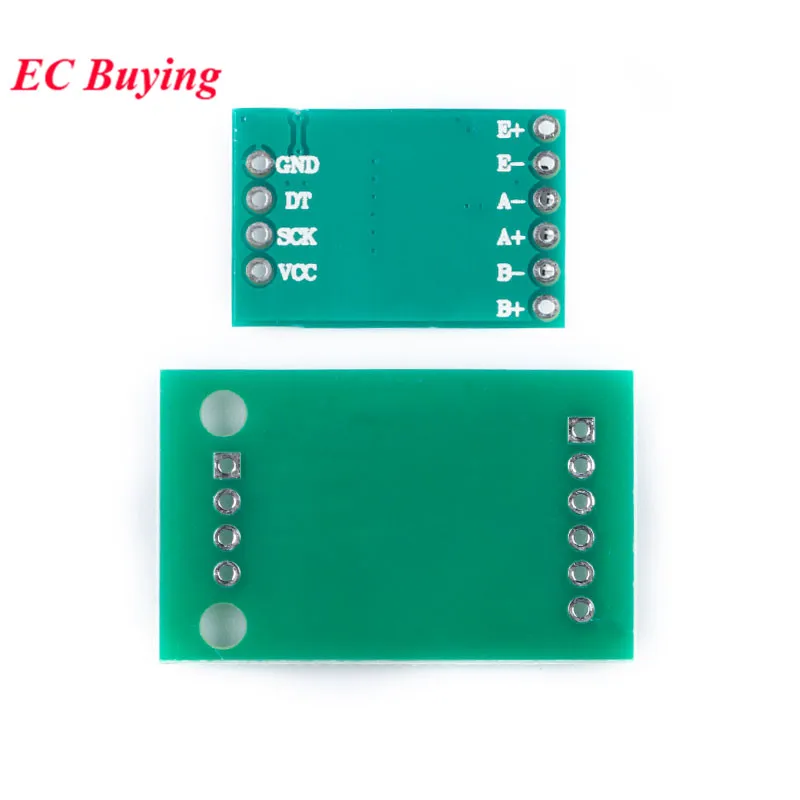

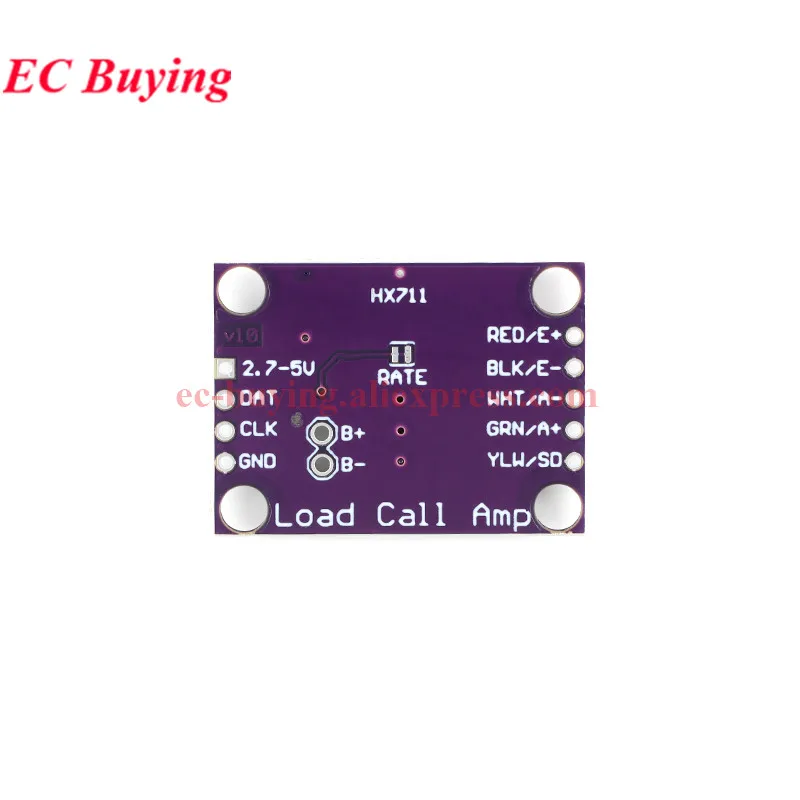

El puente J1 detrás del módulo es la opción de velocidad de salida de datos de 80 hz/10 hz para el chip HX711.J1 está abierto, la velocidad de salida es de 80 hz, es decir, 80 conversiones de anuncio por segundo, J1 está en cortocircuito y la velocidad de salida es de 10 hz.
Características principales del módulo:
Con blindaje metálico, fuerte antiinterferencia, posición reservada de CPU (STC15F104), puede mejorar el desarrollo secundario.
Dos entradas diferenciales seleccionables
Amplificador programable de bajo ruido en chip con ganancias seleccionables de 32, 64 y 128
El circuito regulador en chip proporciona energía directamente a sensores externos y convertidores A/D en chip
El oscilador de reloj en chip no requiere ningún dispositivo externo y también puede utilizar un cristal externo o un reloj cuando sea necesario.
Circuito de reinicio automático de encendido
Control digital simple y comunicación en serie: todo control mediante la entrada del pin, el registro del chip sin programación
Velocidad de datos de salida seleccionable de 10 Hz o 80 Hz
Supresión síncrona de interferencias de fuente de alimentación de 50 Hz y 60 Hz
Consumo de energía (incluido el circuito de alimentación regulado):
Corriente de funcionamiento típica: 1,7 mA, corriente de apagado: 1 μA
Rango de voltaje de funcionamiento: 2,6 ~ 5,5 V
Rango de temperatura de funcionamiento:-20 ~ 85℃
Dos entradas diferenciales seleccionables
Amplificador programable de bajo ruido en chip con ganancia seleccionable de 64 y 128
· El circuito regulador de voltaje en chip puede proporcionar energía directamente a sensores externos y convertidores A/D en chip
El oscilador de reloj en chip no requiere ningún dispositivo externo y también puede utilizar un cristal externo o un reloj cuando sea necesario.
· Circuito de reinicio automático de encendido
Control digital simple y comunicación en serie: todos los controles se ingresan mediante pines y no se requiere programación para los registros en chip.
· Velocidad de datos de salida seleccionable de 10 Hz o 80 Hz
· Supresión síncrona de interferencias de fuente de alimentación de 50 Hz y 60 Hz
Consumo de energía (incluido el circuito de alimentación regulado): corriente de trabajo típica: 1,7 mA, corriente de apagado: 1 μA
Rango de voltaje de funcionamiento: 2,6 ~ 5,5 V
Rango de temperatura de trabajo:-20 ~ 85℃

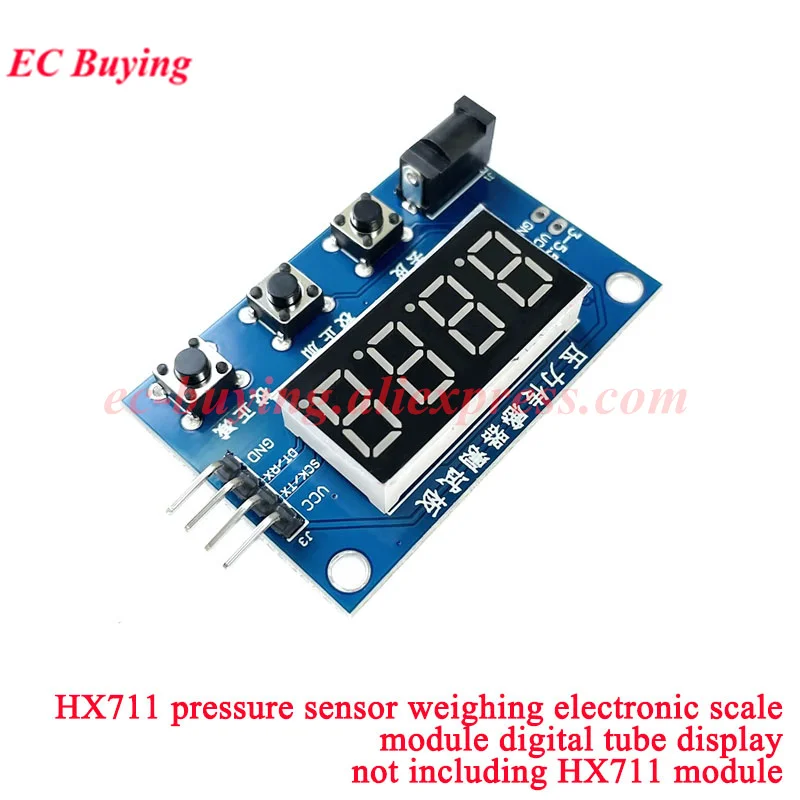

Diseño AB de doble canal, cada canal tiene dos modos de trabajo para que los clientes elijan satisfacer las diferentes necesidades de los usuarios.
Velocidad de transmisión predeterminada: 9600bps Bit de verificación: No Bit de parada: Protocolo de 1 bit Longitud total: 10 bytes
El nuevo aumento del condensador de tantalio de condensador grande negro de 47uf, la estabilidad mejoró significativamente.
Microcontrolador incorporado, pelado, corrección y otras instrucciones N, potente.Ahorre el tiempo de desarrollo más bajo.
El circuito regulador de voltaje en chip HX711 puede suministrar energía directamente al sensor de presión externo.

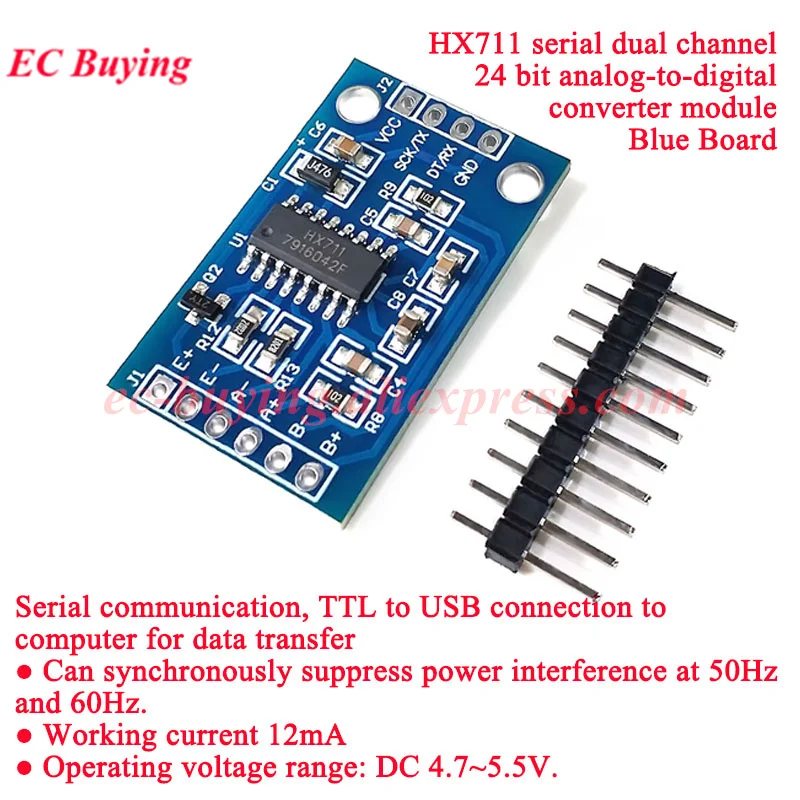

Comunicación en serie simple, conexión TTL a USB a la computadora para transmisión de datos, muy conveniente.
La interferencia de la fuente de alimentación de 50 Hz y 60 Hz se puede suprimir de forma sincrónica.
El consumo de energía es muy pequeño, la corriente de trabajo típica es de 12 mA.
Rango de voltaje de funcionamiento: CC 4,7 ~ 5,5 V.
Rango de temperatura de funcionamiento:-20℃ ~ 85℃

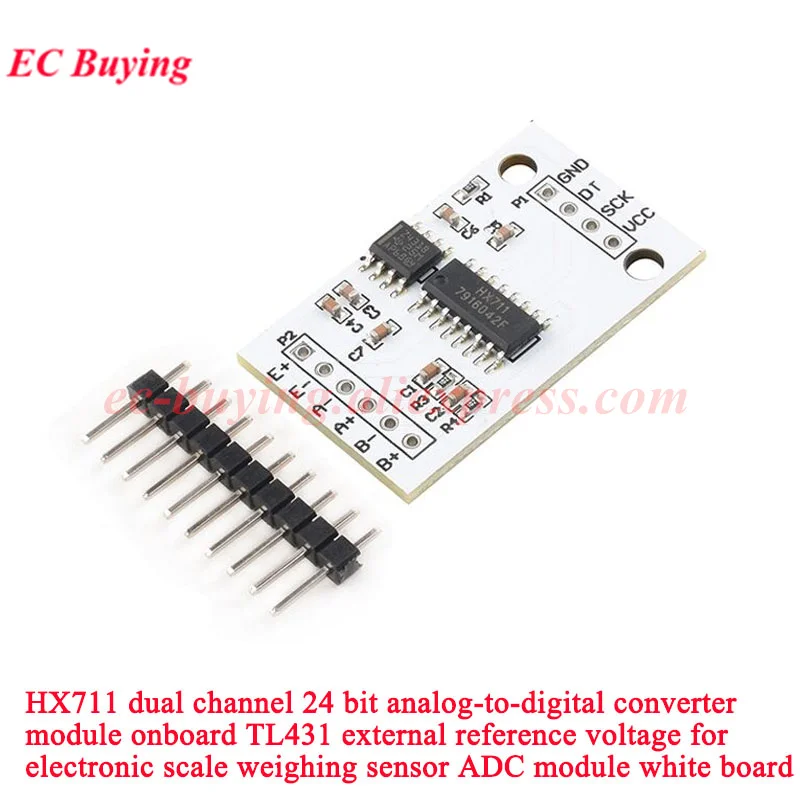

Módulo ADC de alta precisión HX711 de 24 bits, con regulador externo TL431, que utiliza voltaje externo (2,5 V) como fuente de excitación del sensor de presión externo, el voltaje es más estable.
Este módulo utiliza un chip convertidor A/D de alta precisión de 24 bits HX711, que es el 1 diseñado para básculas electrónicas de alta precisión.Tiene dos entradas de canal analógico y un amplificador programable de ganancia doble interno integrado.El circuito de entrada se puede configurar para proporcionar un modo de sensor puente (por ejemplo, presión, peso), que es el módulo frontal de muestreo ideal de alta precisión y bajo costo.
El módulo AD de pesaje de un solo chip-TM7711 es compatible con el chip HX710A en software y hardware.TM7711 es más rentable
Este módulo utiliza un chip convertidor A/D de alta precisión de 24 bits TM7711, que es el 1 diseñado para básculas electrónicas de alta precisión con entrada de un solo canal analógico.El circuito de entrada se puede configurar para proporcionar un modo de sensor de puente de voltaje (como presión, pesaje), es el módulo frontal de muestreo ideal de alta precisión y bajo costo;
El circuito de aplicación típico de pesaje TM7711 se muestra en la siguiente figura:
