Descripción
Método de detección del módulo:
1.Juicio rápido preliminar: desconecte todos los módulos del módulo, suministre solo 5v al módulo (es decir, vcc está conectado a +5v, gnd está conectado a tierra), luego cortocircuite el puerto ck del módulo a tierra y luego mida + voltaje de tierra.4,5 V aproximadamente, luego mida el puerto DO/RX al voltaje de tierra, debe ser de aproximadamente 0 V, si el voltaje es consistente, el módulo es 99% normal.
2.Juicio de prueba completo: use el diagrama del circuito de prueba proporcionado por la tienda para construir un circuito, dé la computadora de un solo chip 89c51 al programa de prueba hexagonal proporcionado por la tienda, luego conecte la computadora con el cable serie, ejecute el asistente del puerto serie en La computadora, puede recibir el circuito de prueba.La lectura se informa y la lectura es normal, lo que indica que el módulo es normal.
Voltaje de funcionamiento del módulo: 4,5,5 v
Corriente típica 1,6 mA
Volumen: Largo 2,9 cm * Ancho 1,7 cm * Alto 0,4 cm

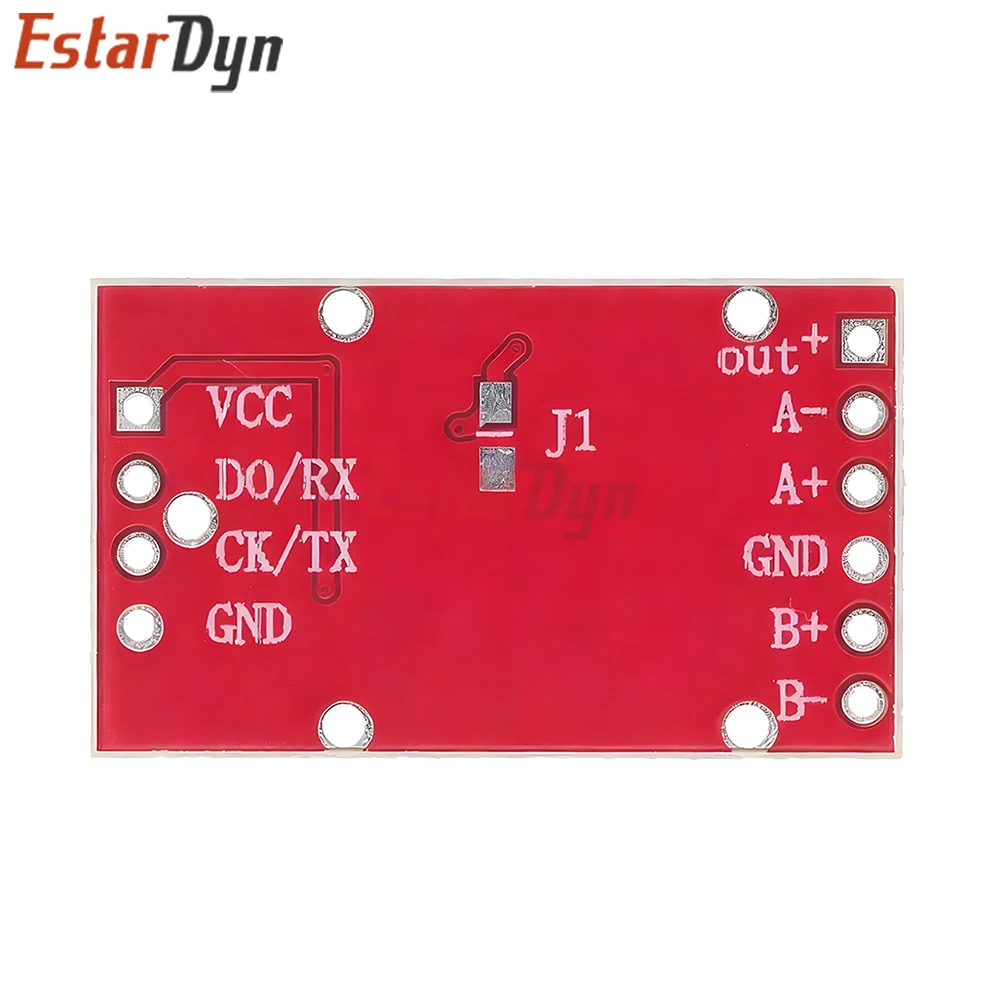

El puente J1 detrás del módulo es la velocidad de salida de datos del chip HX711 seleccionado a 80 Hz/10 Hz.Circuito abierto J1, la velocidad de salida es de 80 hz, es decir, la conversión del anuncio es de 80 veces por segundo, J1 está en cortocircuito y la velocidad de salida es de 10 hz.

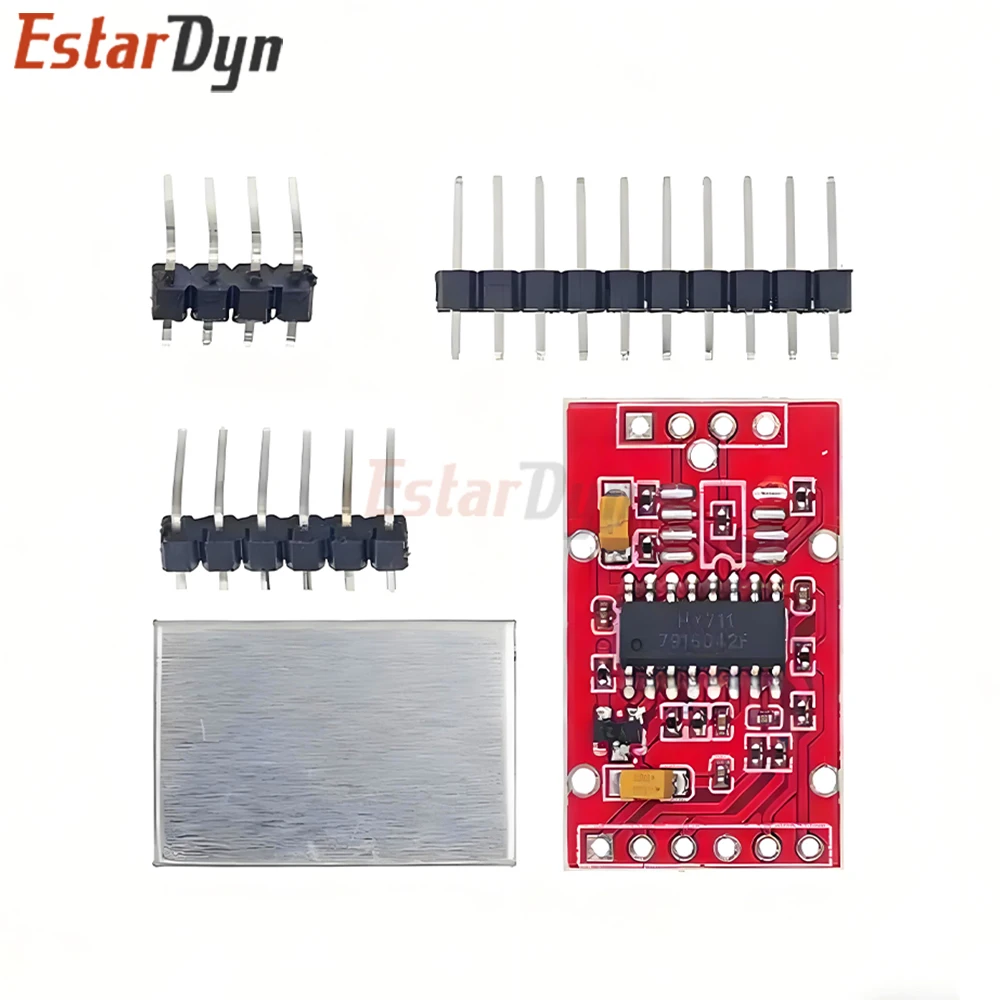

Características principales del módulo:

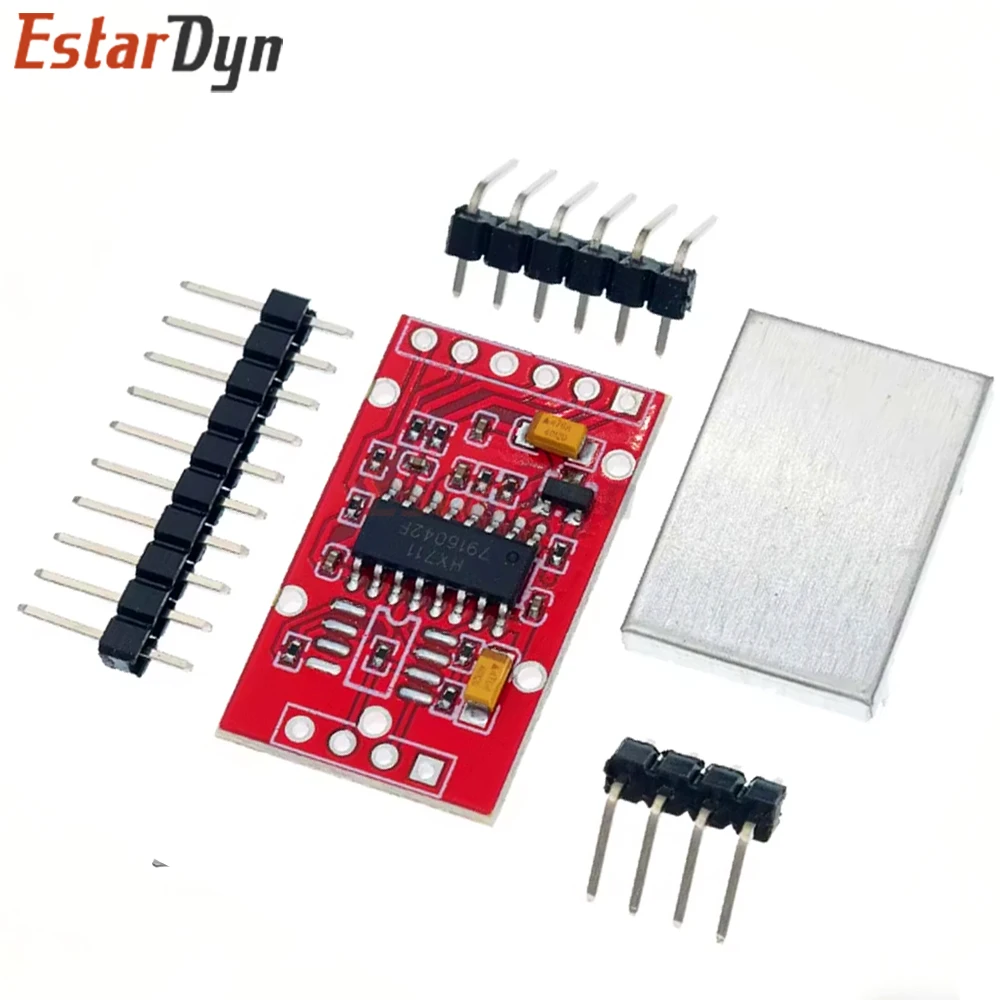

● Con blindaje metálico, fuerte posición de CPU reservada antiinterferencias (STC15F104), puede actualizar el desarrollo secundario.
● Entrada diferencial seleccionable bidireccional
● Amplificador programable de bajo ruido en chip con ganancias seleccionables de 32, 64 y 128
● El circuito regulador de voltaje en chip puede suministrar energía directamente a sensores externos y convertidores A/D en chip
● El oscilador de reloj en chip no requiere ningún dispositivo externo y se puede utilizar un cristal o un reloj externo si es necesario.
● Circuito de reinicio automático de encendido
● Control digital simple y comunicación en serie: todos los controles se ingresan mediante pines y no es necesario programar los registros en chip.
● Elección de velocidad de datos de salida de 10 Hz o 80 Hz
● Suprime sincrónicamente las alteraciones de energía de 50 Hz y 60 Hz
● Consumo de energía (incluido el circuito de alimentación regulado):
● Corriente de funcionamiento típica: 1,7 mA, corriente de apagado: 1 μA
● Rango de voltaje de funcionamiento: 2,6 ~ 5,5 V
● Rango de temperatura de funcionamiento: -20 ~ +85°C

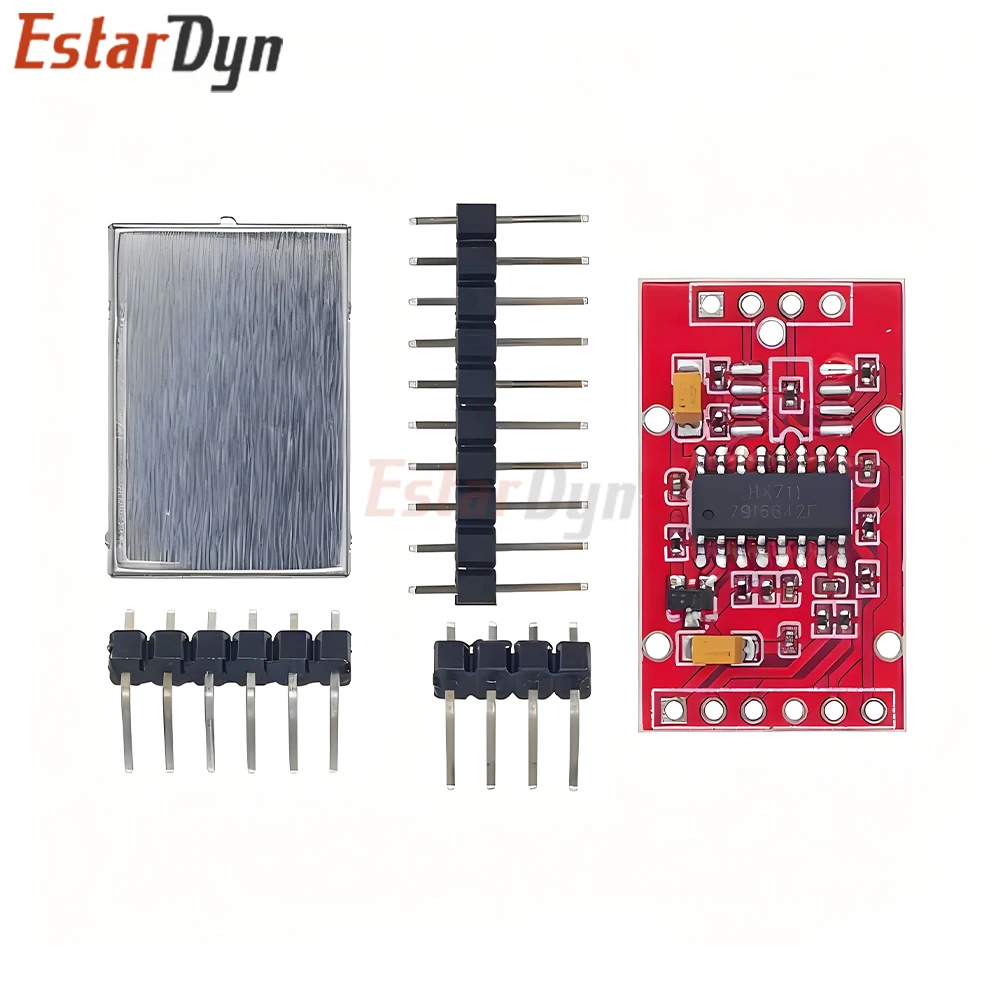

Descripción:

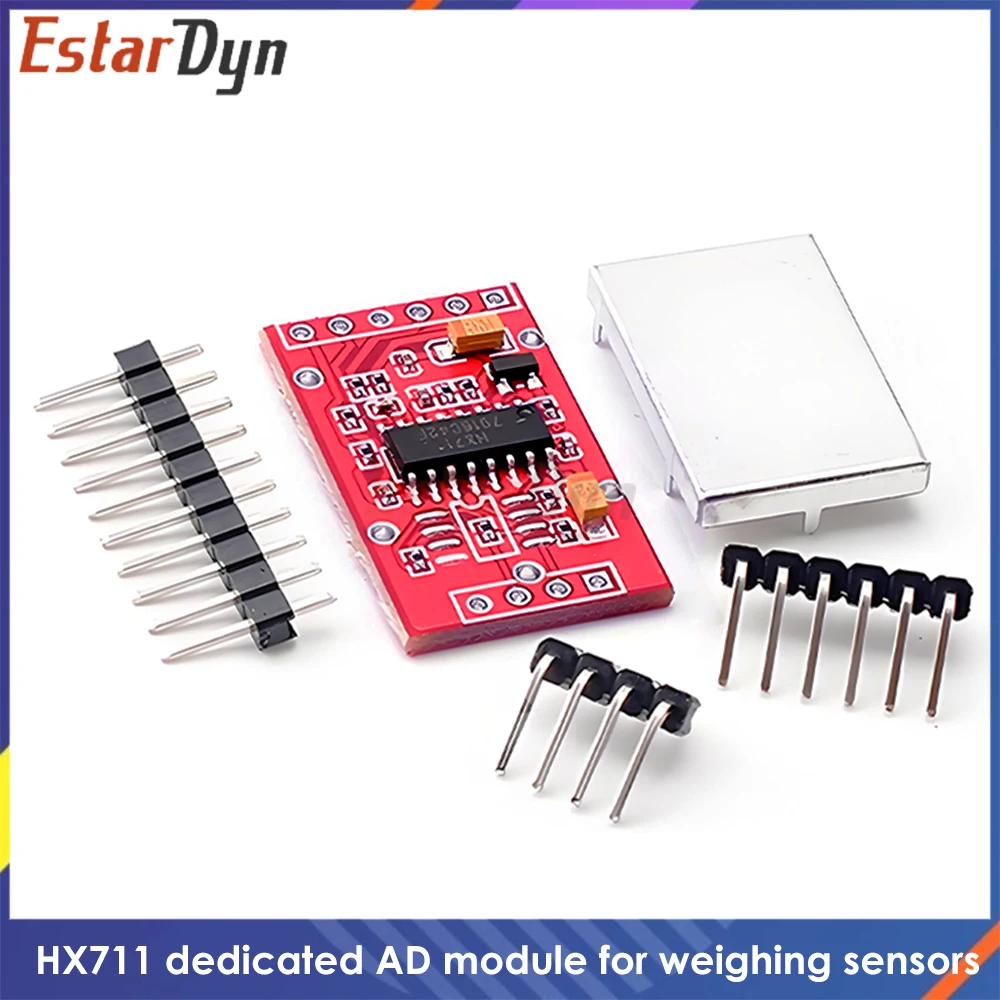

Este módulo utiliza 24 chips convertidores A/D de alta precisión hx711.Es un diseño de báscula electrónica de alta precisión especialmente diseñado, con dos canales de entrada analógicos, la integración interna de 128 veces el amplificador de ganancia programable.El circuito de entrada se puede configurar para proporcionar un puente de presión tipo puente (como presión, modo de sensor de pesaje), es de alta precisión y bajo costo, es un módulo frontal de muestreo ideal.
Características:
1.Dos canales de entrada diferencial seleccionables
2.PGA activo de bajo ruido en chip con ganancia seleccionable de 32, 64 y 128
3.Regulador de fuente de alimentación en chip para celda de carga y fuente de alimentación analógica ADC
4. Oscilador en chip que no requiere componente externo con cristal externo opcional
5. Encendido y reinicio en chip
6.Control digital simple e interfaz serie: controles basados en pin, no necesita programación
7.Velocidad de datos de salida seleccionable de 10SPS o 80SPS
8. Rechazo de suministro simultáneo de 50 y 60 Hz
9. Consumo de corriente que incluye regulador de fuente de alimentación analógico en chip: funcionamiento normal 1,5 mA, apagado 1 uA
10.Rango de voltaje de alimentación de funcionamiento: 2,6 ~ 5,5 V
11.Rango de temperatura de funcionamiento:-20 grados ~ +85 grados
