Descripción

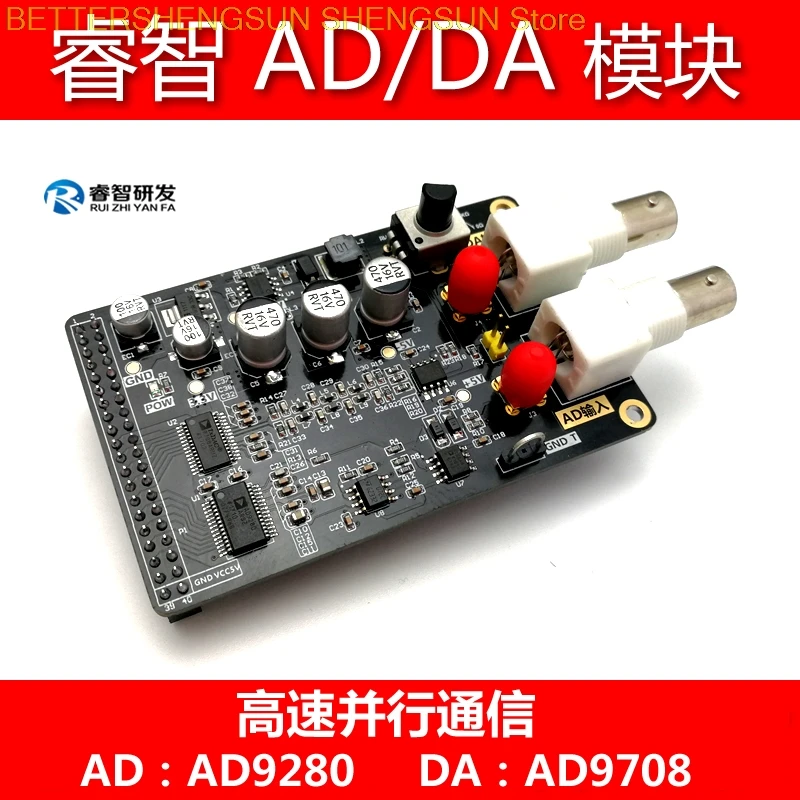

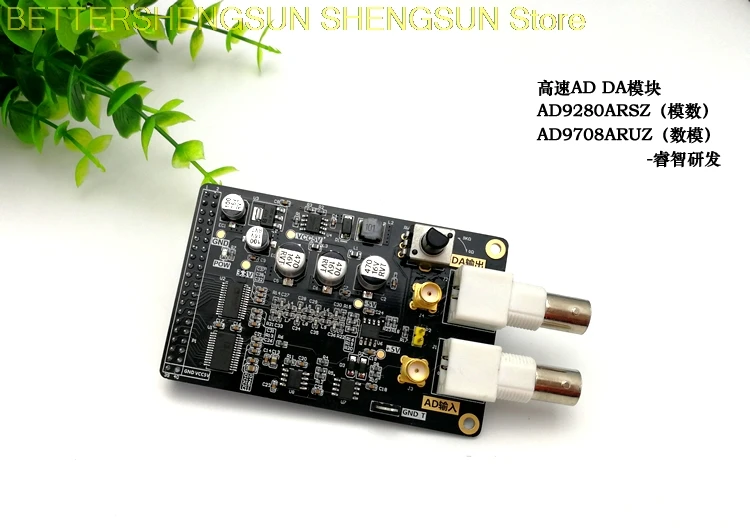

Nombre: módulo ADDA de alta velocidad ADC módulo de conversión ADC Tamaño del circuito: 8,5*5,5 CM Interfaz de función: bloque de interfaz SMA, 2 bloques de interfaz BNC 2. Modelo AD: AD9280ARSZ DA modelo: AD9708ARUZ Tasa de conversión: 125MSPS (DA), 32MSPS (AD) Ancho de datos: 8 bits (DA), 8 bits (AD). Voltaje de la fuente de alimentación: + 2,7 V A + 5,5 V Consumo de energía del chip: 45mW (DA), 95mW (AD) [3V] Número del convertidor: 1 vía. Conector: Interfaz IDC (2*20 pines 2,54mm espaciado)La interfaz de 2*20 pines directos está disponible para casi todas las placas de desarrollo inteligentes.
-
Rutina Verilog:
1. Prueba AD9280:

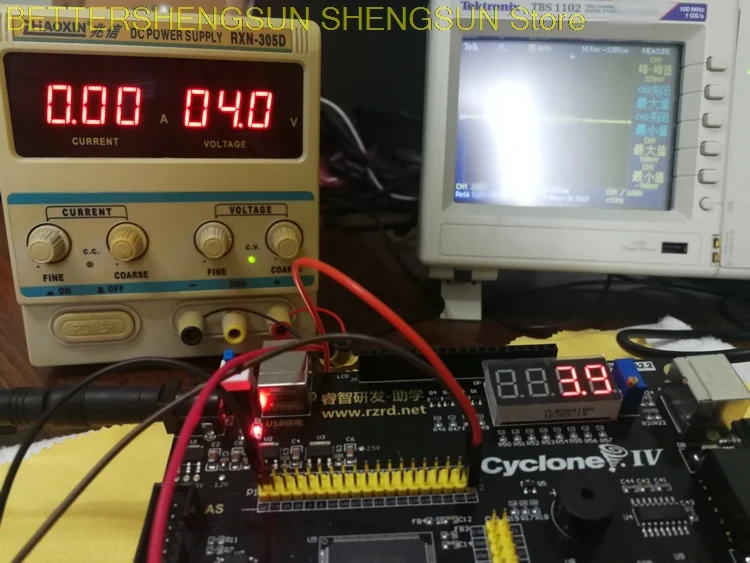

Voltímetro digital (voltaje de entrada de muestreo AD y visualización en tiempo real en tubo digital);
2. Prueba AD9708:
Generador de señal digital (salida de cuatro tipos de formas de onda: sinusoidal, cuadrada, triangular, diente de sierra, frecuencia ajustable, amplitud ajustable);
3. Prueba completa AD_DA:

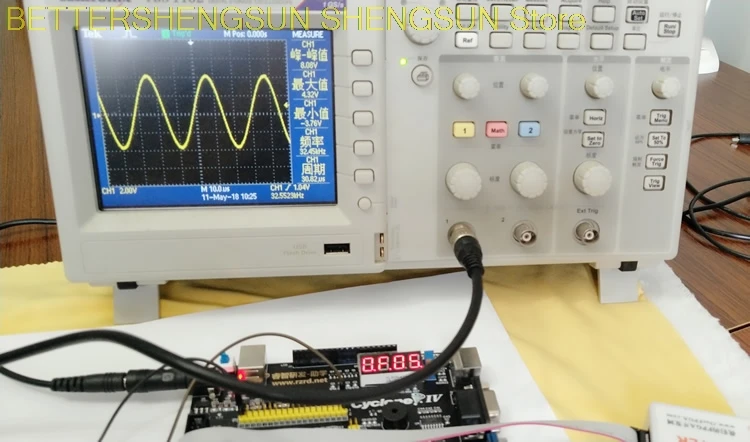

La forma de onda de salida de AD9708 se envía a AD9280, y la forma de onda se recoge y se observa en SignalTap.
