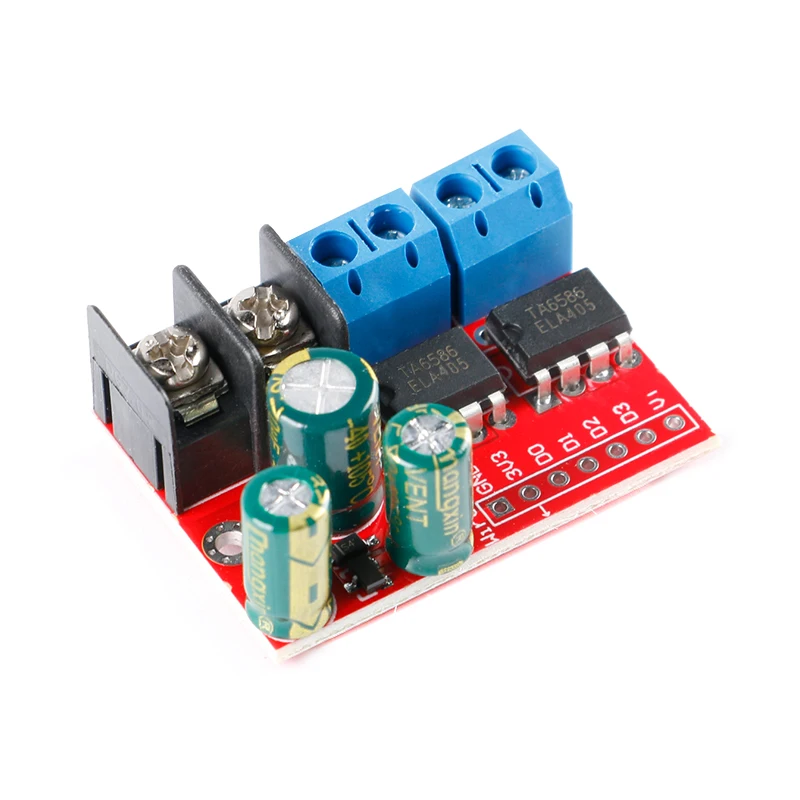

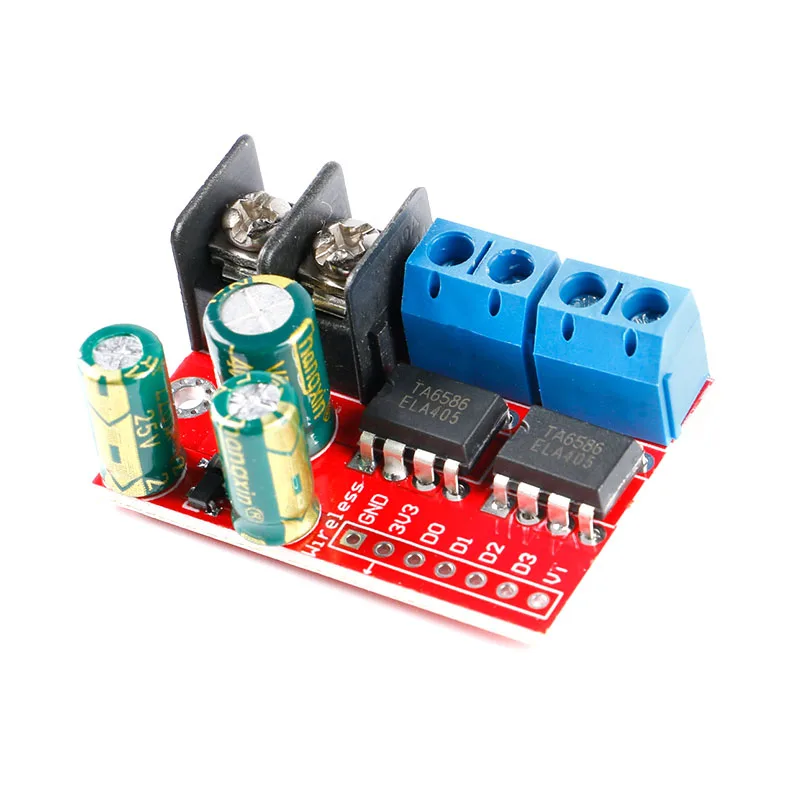

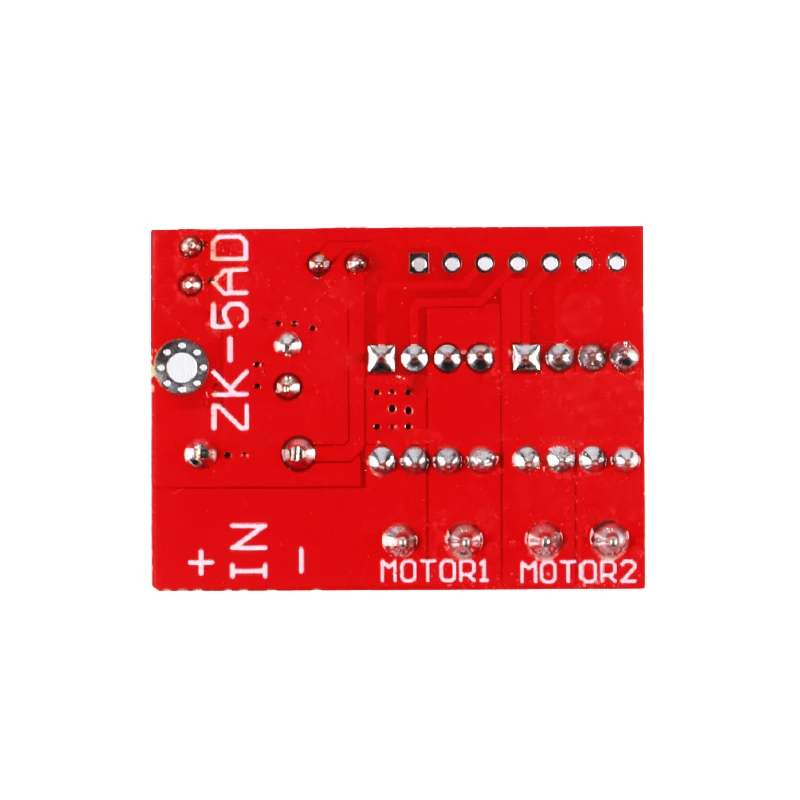

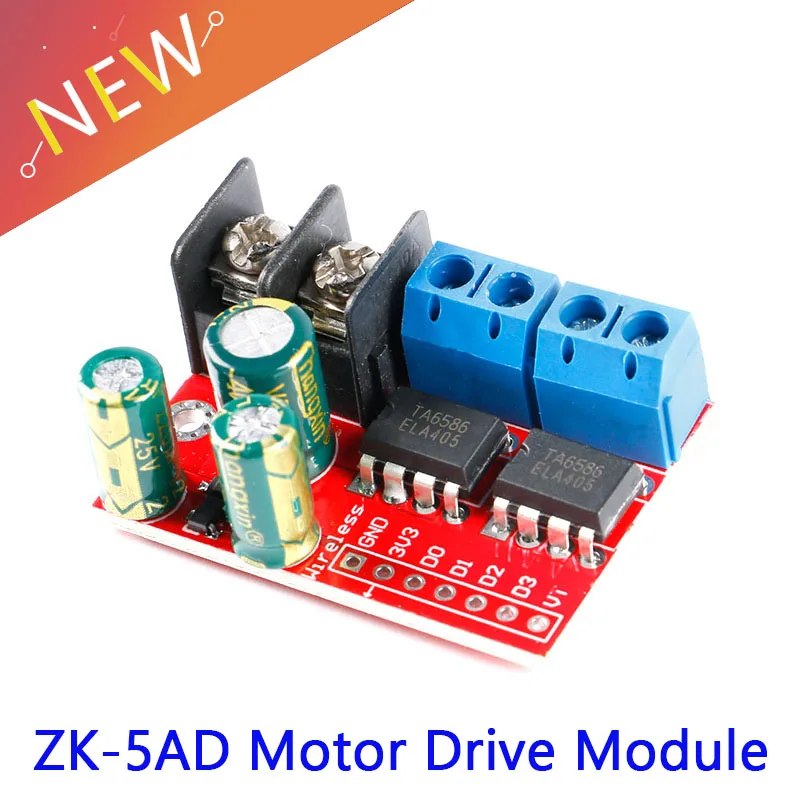

Módulo de accionamiento de Motor de CC Dual 5A, doble puente H, L298N, PWM, Control remoto, voltaje, placa de regulación de velocidad inversa, ZK-5AD, 3V-14V

1. Descripción:

Controlador de velocidad del motor de CC, el nombre completo de la modulación de ancho de pulso es modulador de ancho de pulso. Abreviatura PWM. El regulador del motor de CC es un dispositivo para ajustar la velocidad de un motor de CC.

La regulación de la velocidad del motor de CC, la regulación de la velocidad de la cinta transportadora industrial, la iluminación y la mediación de la iluminación, la refrigeración de la fuente de alimentación de la computadora, el ventilador de CC, etc., se han utilizado ampliamente.

2. Características:

1. Alta potencia;

2. Tamaño pequeño;

3. Bajo consumo de energía;

4. Operación simple;

5. Controlador dual;

6. Admite control independiente para 2 motores;

7. Admite control remoto de 433MHz (¡no incluido!).

3. Parámetros:

1. Nombre del producto: módulo de accionamiento de doble motor 5A

2. Número de producto:

3. Voltaje de funcionamiento: DC 3,0 V-14V

4. Voltaje de la señal de entrada: DC 2,2 V-6,0 V

5. Corriente de accionamiento: 5A

6. Corriente en espera: 10uA

7. Rango de temperatura de trabajo:-20 ~ 85 Celsuis

8. Rango de humedad de trabajo: 0%-95% RH

9. Tamaño: 38*27*18mm

10. Diámetro del orificio de montaje: 2mm

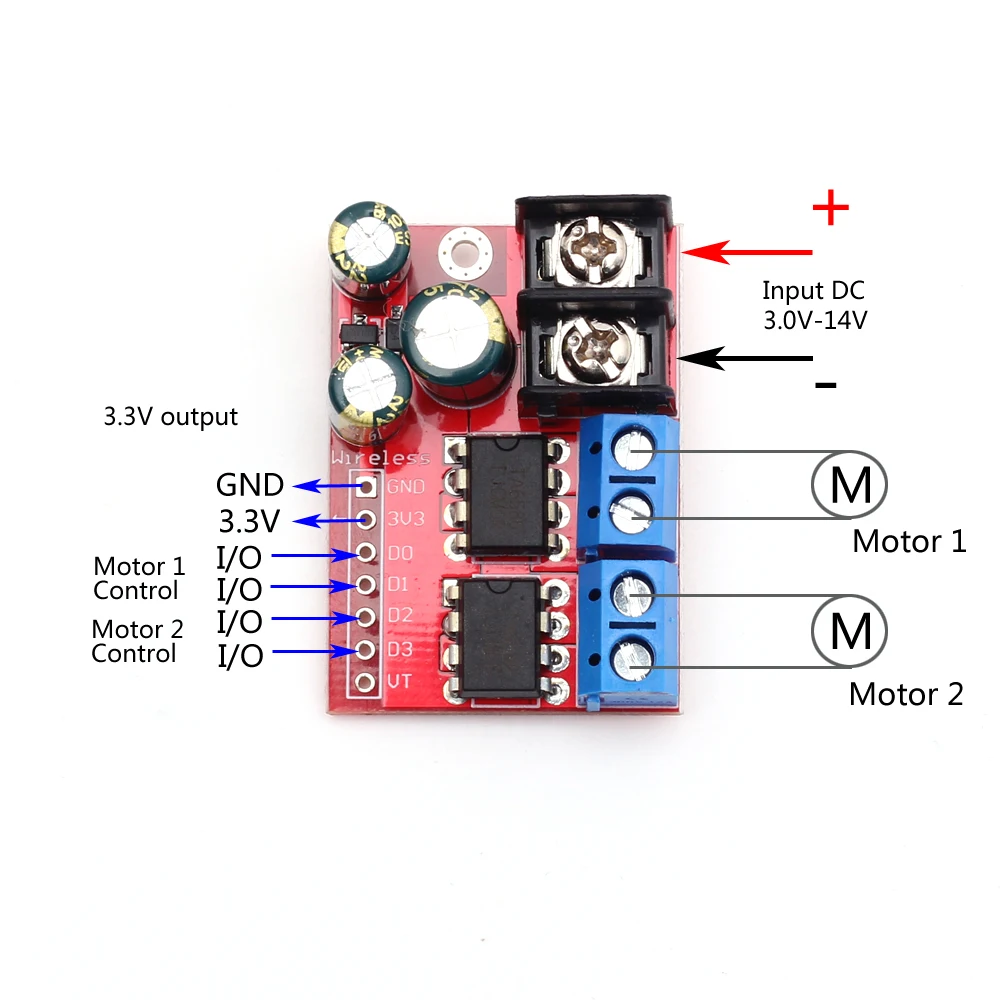

4. Método de control convencional

1. El módulo puede controlar 2 motores de CC por separado.

2. Motor de control D0 y D1 1;

3. Motor de control D2 y D3 2;

4. La señal de alto nivel es DC 2,2 V-6,0 V;

5. La señal de bajo nivel es DC 0,0 V-0,7 V;

6.D0 ~ D3 puede recibir señal de control de MCU y otra fuente de señal;

7. Lógica de control por la tabla lógica de la unidad que se muestra a continuación en la imagen de descripción.

5. Modo de control remoto (no incluye control remoto)L):

1. Puede ser controlado por el módulo de interruptor de control remoto inalámbrico de 433MHz. El usuario puede conectar la salida del receptor de 433MHz a la interfaz de entrada en el módulo de accionamiento del motor. ¡Pero el módulo de interruptor de control remoto inalámbrico de 433MHz no está incluido en este paquete! El usuario debe preparar por adelantado o comprar por separado.

2. Su distancia de comunicación será de aproximadamente 20 ~ 30 metros si el motor de control. Debido a la interferencia del motor.

3. Modo de avance: rotación del motor cuando se presiona el botón y detener la rotación cuando se suelta el botón. El estado de trabajo de los dos motores son independientes entre sí.

4. Modo de autobloqueo: rotación del motor cuando presiona el botón y detener la rotación cuando presiona el botón nuevamente. El estado de trabajo de dos motores es independiente entre sí.

5. Modo de enclavamiento: El Motor 1 se detendrá cuando el Motor 2 esté funcionando; el Motor 2 se detendrá cuando el Motor 1 esté funcionando; el estado de trabajo de dos motores no es independiente.

6. Al cambiar la dirección de rotación del motor, asegúrese de esperar a que el motor se detenga por completo, de lo contrario el módulo se dañará debido a una corriente excesiva.

7. Para obtener más información, consulte la hoja de datos sobre el módulo de interruptor de control remoto inalámbrico de 433MHz.

6. Nota:

1. Al cambiar la dirección de rotación del motor, asegúrese de esperar a que el motor se detenga por completo, de lo contrario el módulo se dañará debido a una corriente excesiva;

2. Por favor, No cortocircuite;

3. La protección de conexión inversa no es compatible;

¡El Módulo de interruptor de control remoto inalámbrico de 4.433MHz no está incluido en este paquete! El usuario debe preparar por adelantado o comprar por separado.

7. Aplicación:

1. Coche de control remoto inalámbrico;

2. Modelo de barco;

3. Modelo de avión;

4. Detección Inalámbrica de Temperatura y humedad;

5. Recogida inteligente de datos;

6.Motor de accionamiento.
