Módulo SR 505 HC-SR505 SR602, ajuste IR, infrarrojo piroeléctrico, Sensor de movimiento PIR, soporte del módulo Detector para arduino

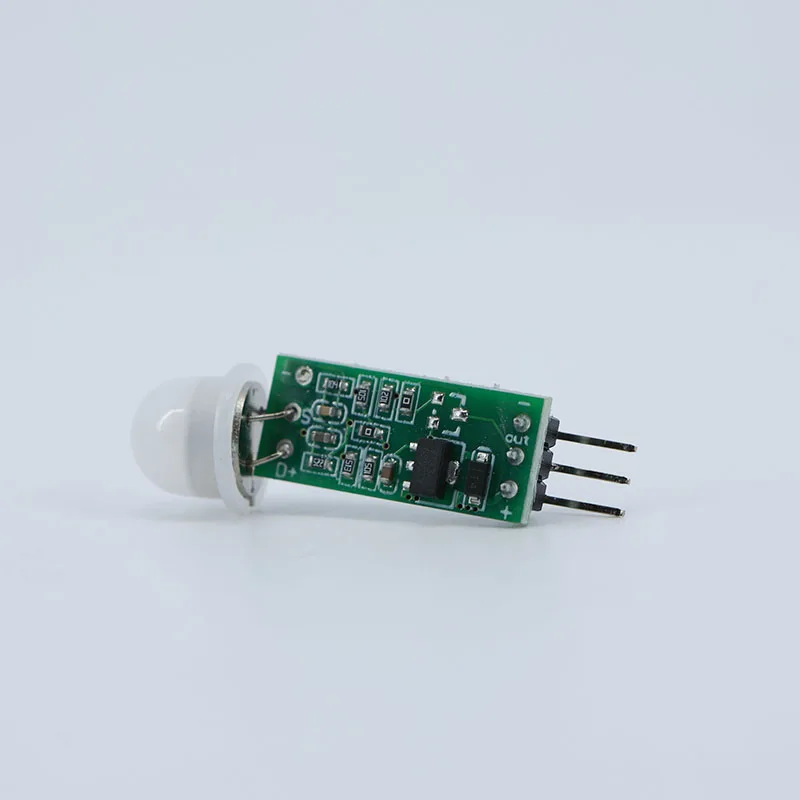

HC-SR505
El módulo de sensor de cuerpo humano pequeño HC-SR505 es un producto de control automático basado en tecnología infrarroja, con alta sensibilidad, gran confiabilidad, tamaño ultrapequeño y modo de trabajo de voltaje ultrabajo.Es ampliamente utilizado en todo tipo de equipos eléctricos de inducción automática, especialmente productos de control automático alimentados por baterías secas.
Características:

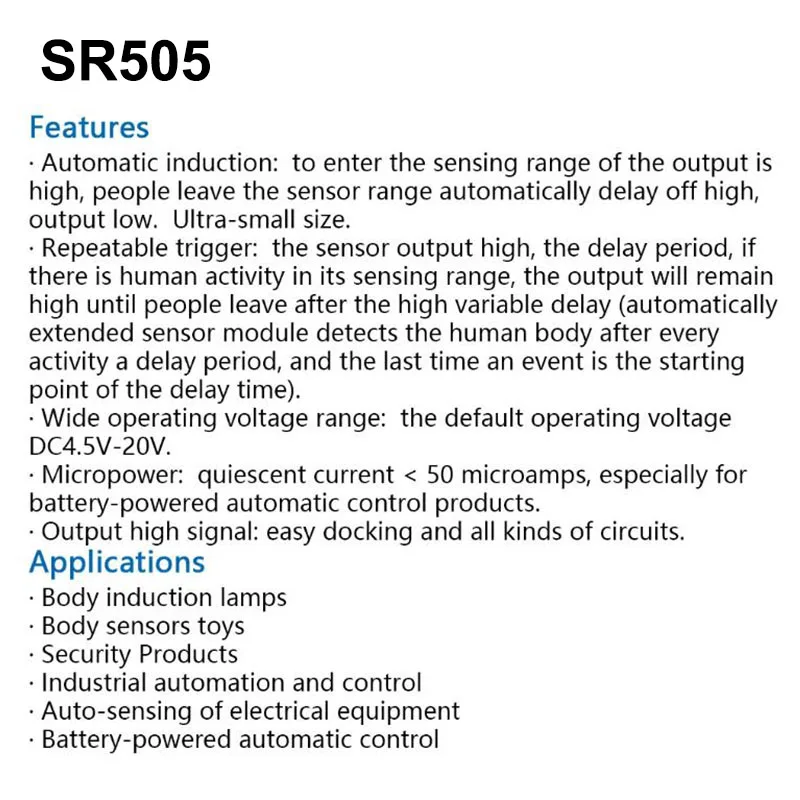

■Inducción automática: cuando una persona ingresa a su rango de detección, genera un nivel alto y cuando una persona sale del rango de detección, retrasa automáticamente el apagado del nivel alto y genera un nivel bajo.
■ Tamaño ultrapequeño.
■ Modo de disparo repetible: después de que el sensor emite un nivel alto, durante el período de retraso, si un cuerpo humano está activo en su rango de detección, la salida siempre permanecerá alta y el retraso será alto hasta que la persona se vaya.Cambie a nivel bajo (el módulo del sensor extenderá automáticamente un período de tiempo de retardo después de detectar cada actividad del cuerpo humano y tomará el tiempo de la última actividad como punto de partida del tiempo de retardo).
■ Amplio rango de voltaje de funcionamiento: el voltaje de funcionamiento predeterminado es DC4,5V-20V.
■ Consumo de microenergía: corriente de reposo 50 microamperios, especialmente adecuada para productos de control automático alimentados por baterías secas.
■Señal de salida de alto nivel: se puede conectar fácilmente con varios circuitos.
Rango de aplicación:
■ Lámparas de inducción del cuerpo humano■ Juguetes de inducción del cuerpo humano
■ Productos de seguridad■ Control de automatización industrial
■Equipos eléctricos de inducción automática.■Control automático alimentado por batería

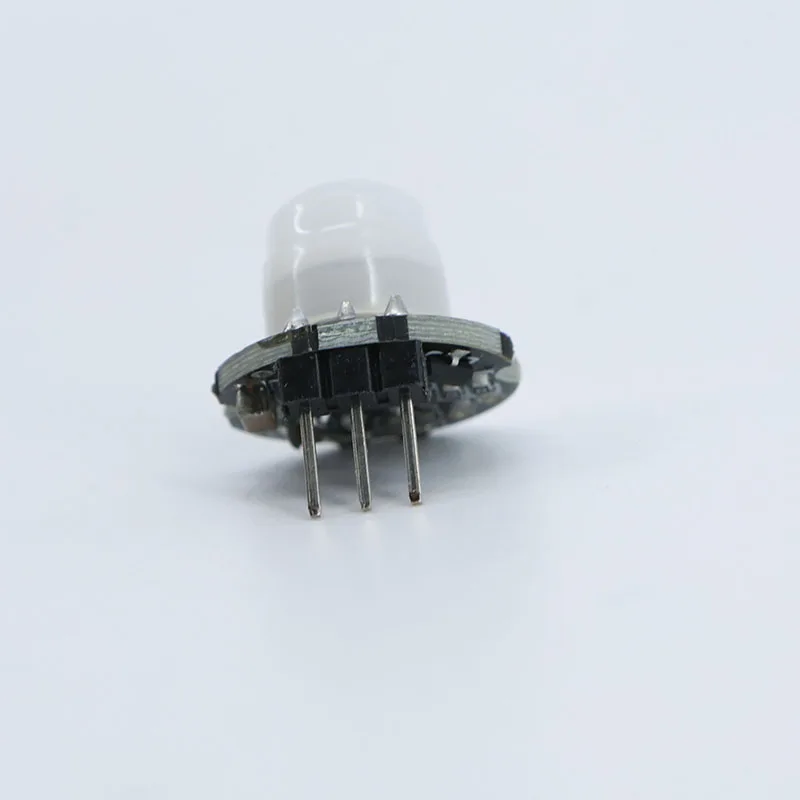

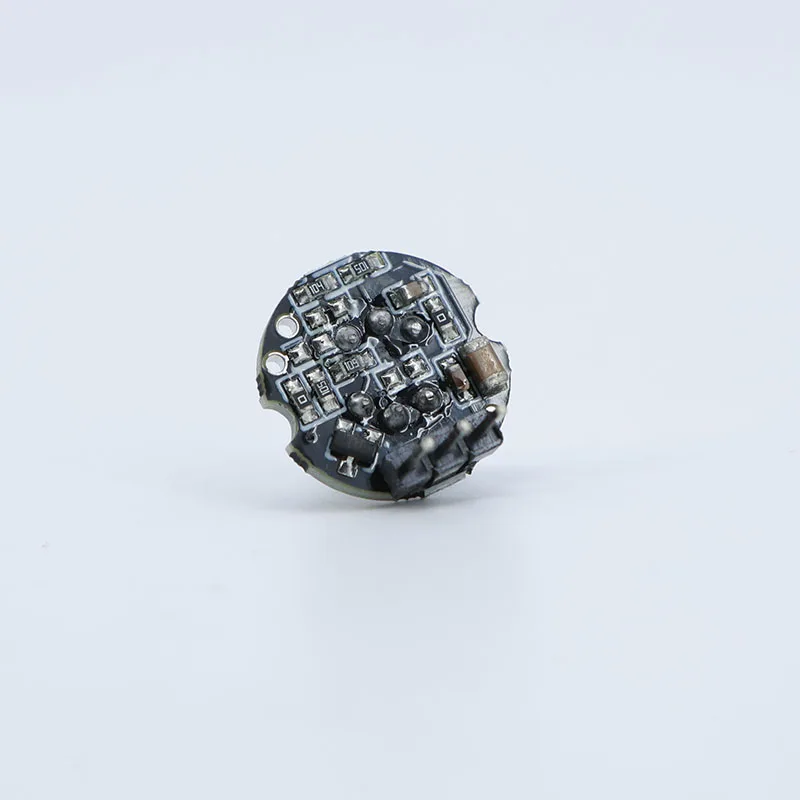

SR-602
Parámetros de trabajo:
Módulo de sensor infrarrojo piroeléctrico del cuerpo humano, modelo: SR-602
Distancia de detección: hasta 5 metros; recomendado 0-3,5M.
Salida: nivel alto, H=3,3V, L=0V
Fuente de alimentación CC: 3,3 V-15 V
Corriente de reposo: 20uA
Características y usos:
Este módulo tiene alta sensibilidad, respuesta rápida, pequeño consumo de energía estática, tamaño pequeño, fácil de instalar y está instalado.
La lente, el cabezal del pin se han soldado y la fuente de alimentación se proporciona sin depuración.Se puede utilizar para luces de sensores corporales, alarmas, seguridad,
Control de acceso de imágenes bajo demanda, equipos automáticos para agricultura, silvicultura y minería.

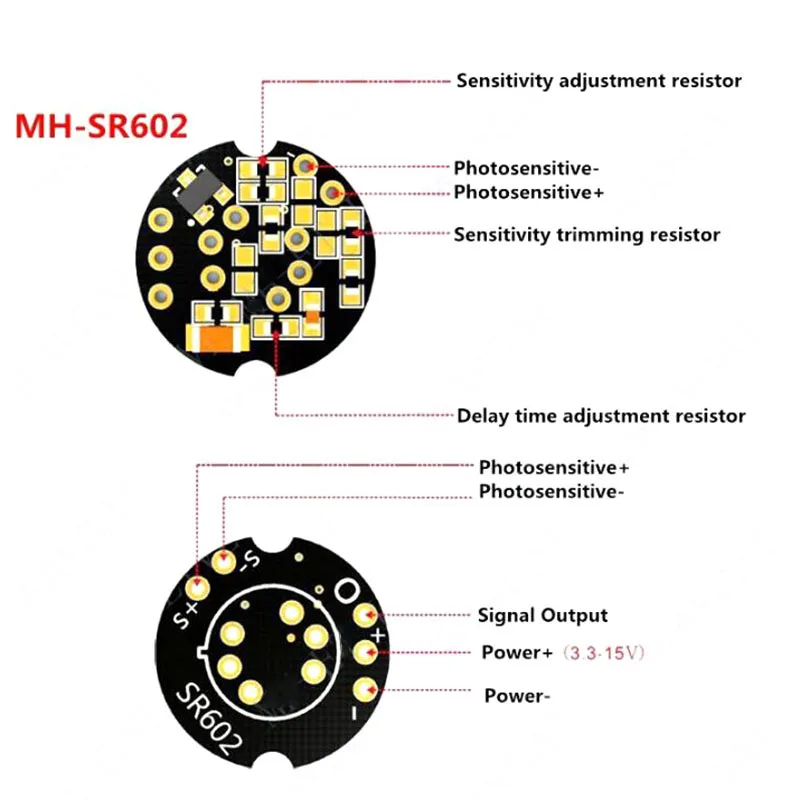

Puntos clave:
1.El tiempo de salida de alto nivel de este producto es ajustable, de 2,5 segundos a 1 hora, el tiempo de salida establecido en fábrica.
Son 2,5 segundos y puedes cambiar una resistencia de chip si necesitas cambiarla.Lea el valor de resistencia correspondiente al tiempo de retardo típico.
Consulte el formulario correspondiente a continuación.
2.Tiempo de bloqueo, 2 segundos, no ajustable.
3.La fábrica se define como disparador repetible y no se puede cambiar.
4.El voltaje de alimentación de este módulo es de 3,3 V a 15 V y el voltaje límite es de 2,8 V a 18 V.
5.La sincronización de salida del módulo es: salida de nivel alto durante 2 segundos después del encendido, luego baja, entra en modo de espera
estado.Si se cambia el tiempo de retardo, el tiempo en que el módulo genera un nivel alto después del encendido aumentará en consecuencia, lo que se puede entender como
El tiempo de inicio después de ingresar al estado de funcionamiento normal después de que aumente la energía eléctrica.
6.Después de instalar el elemento fotosensible, no funciona durante el día, funciona de noche, no contiene componentes fotosensibles y funciona todo el día (no hay fotodiodos en el módulo, cómprelo por separado si es necesario).Recomendado: fotodiodo F3 ordinario)
Se considera que no hay ningún elemento fotosensible instalado.
7.Este módulo es muy sensible, preste atención a la posición de instalación, trate de evitar la fuente de radiación de la fuente de calor (salida de aire/luz solar directa)
8.La sensibilidad de este módulo es ajustable y es necesario cambiar una resistencia de chip.Lea la tabla correspondiente a continuación para obtener más detalles.
cuadrícula.
9.Al soldar con soldador normal de 220 V, es necesario desconectar la fuente de alimentación antes de soldar.Se recomienda utilizar
Soldador de bajo voltaje de 24 V, como luz blanca doméstica 936.

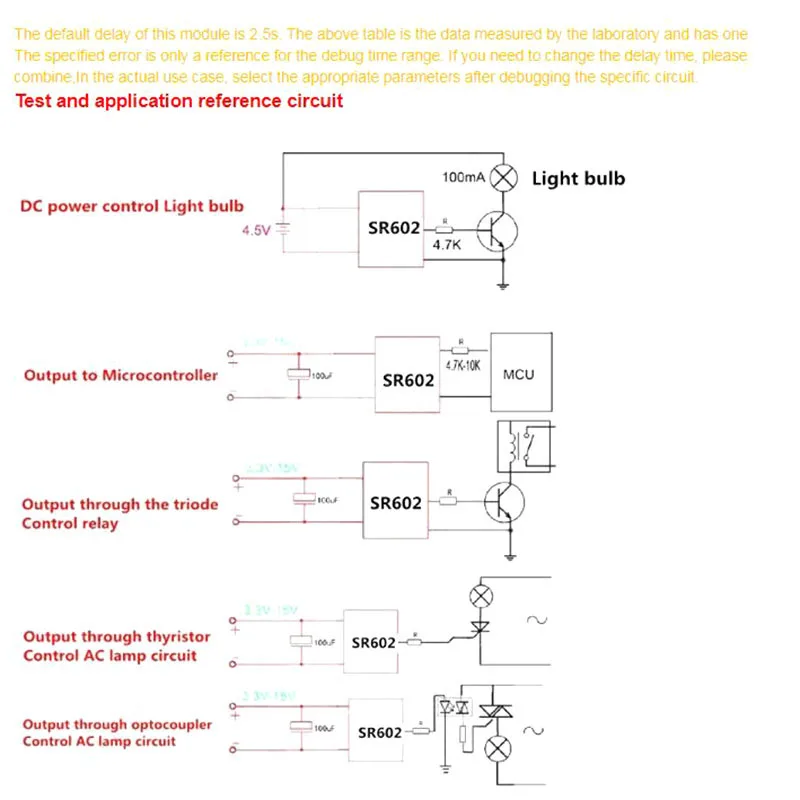

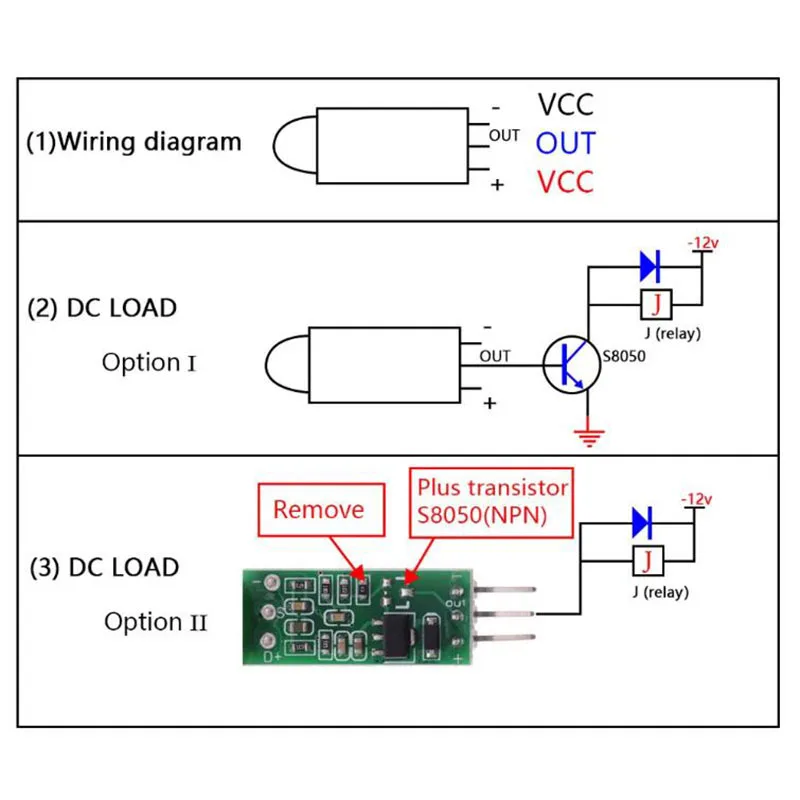

10.Si sigue la MCU y conecta la lámpara, lea el diagrama del circuito de referencia a continuación.

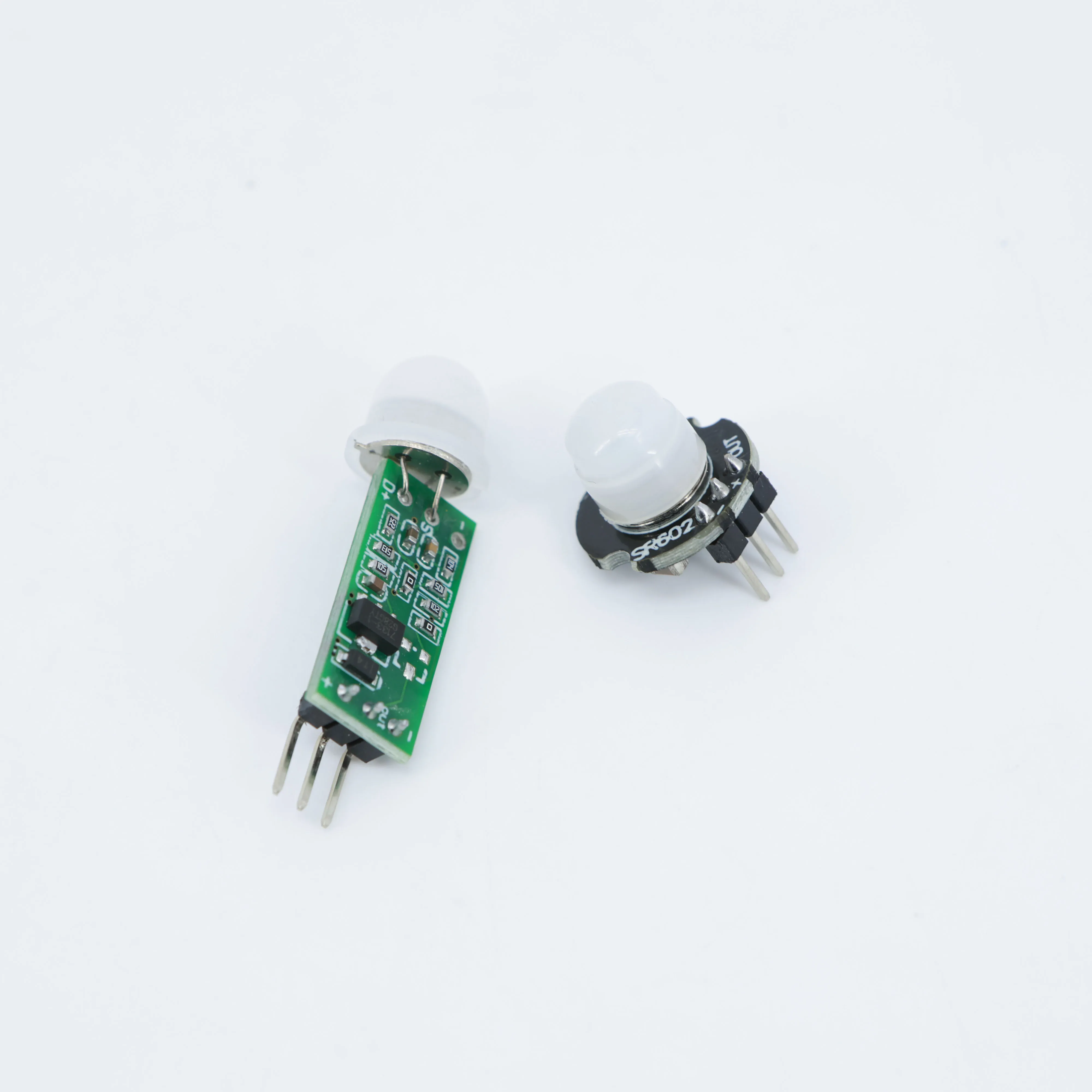

paquete:
1 Uds para elegir
HC-SR505
SR602
