Descripción general del producto

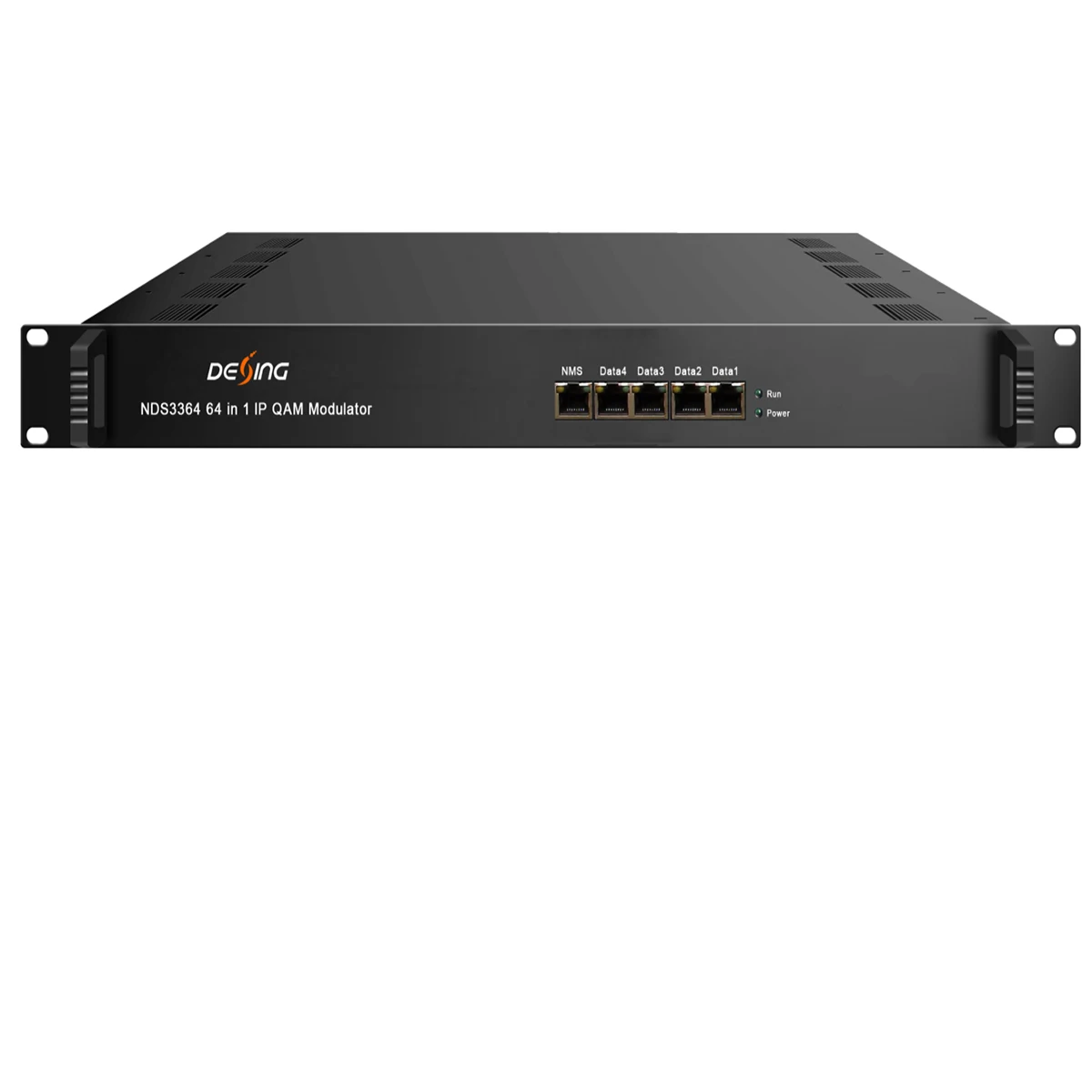

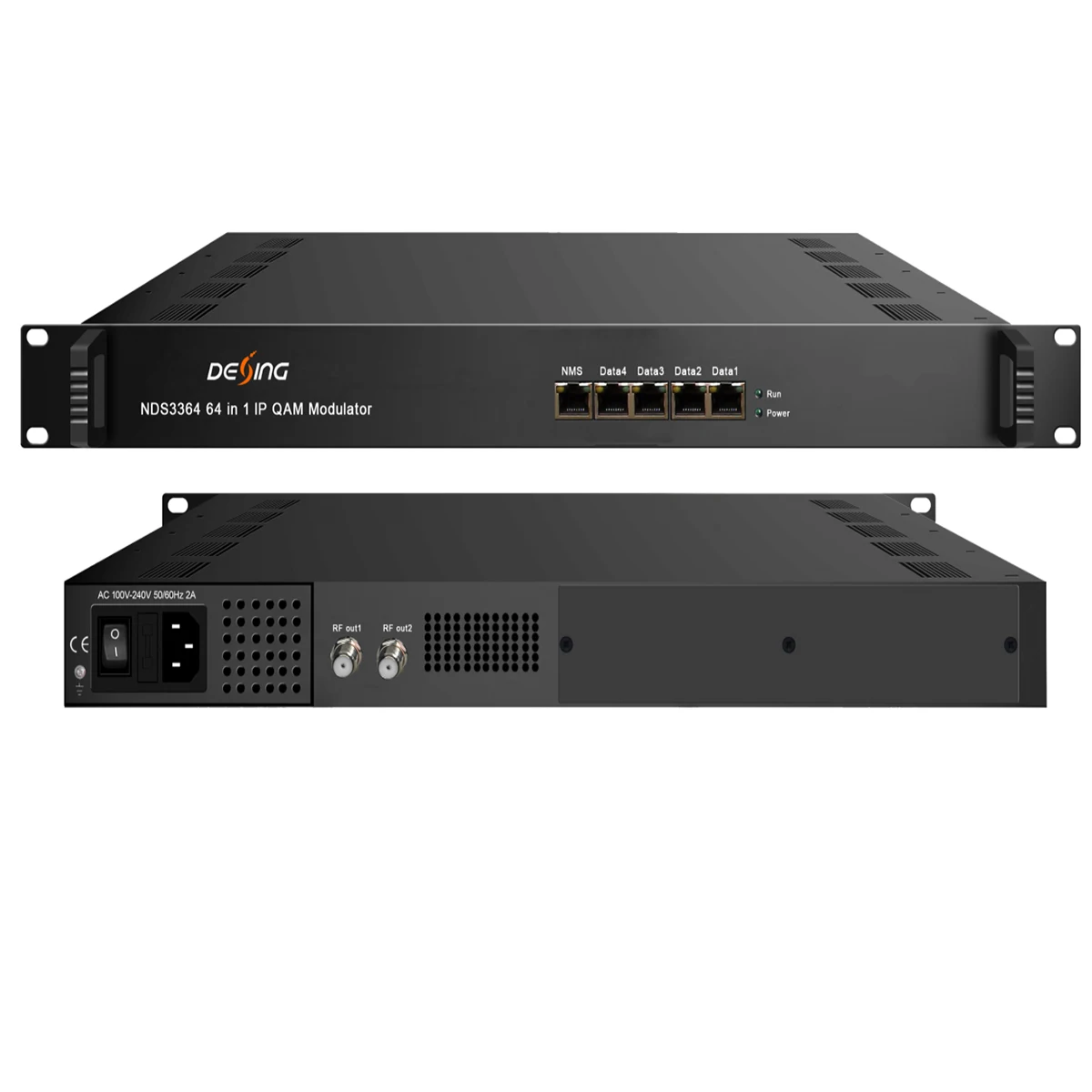

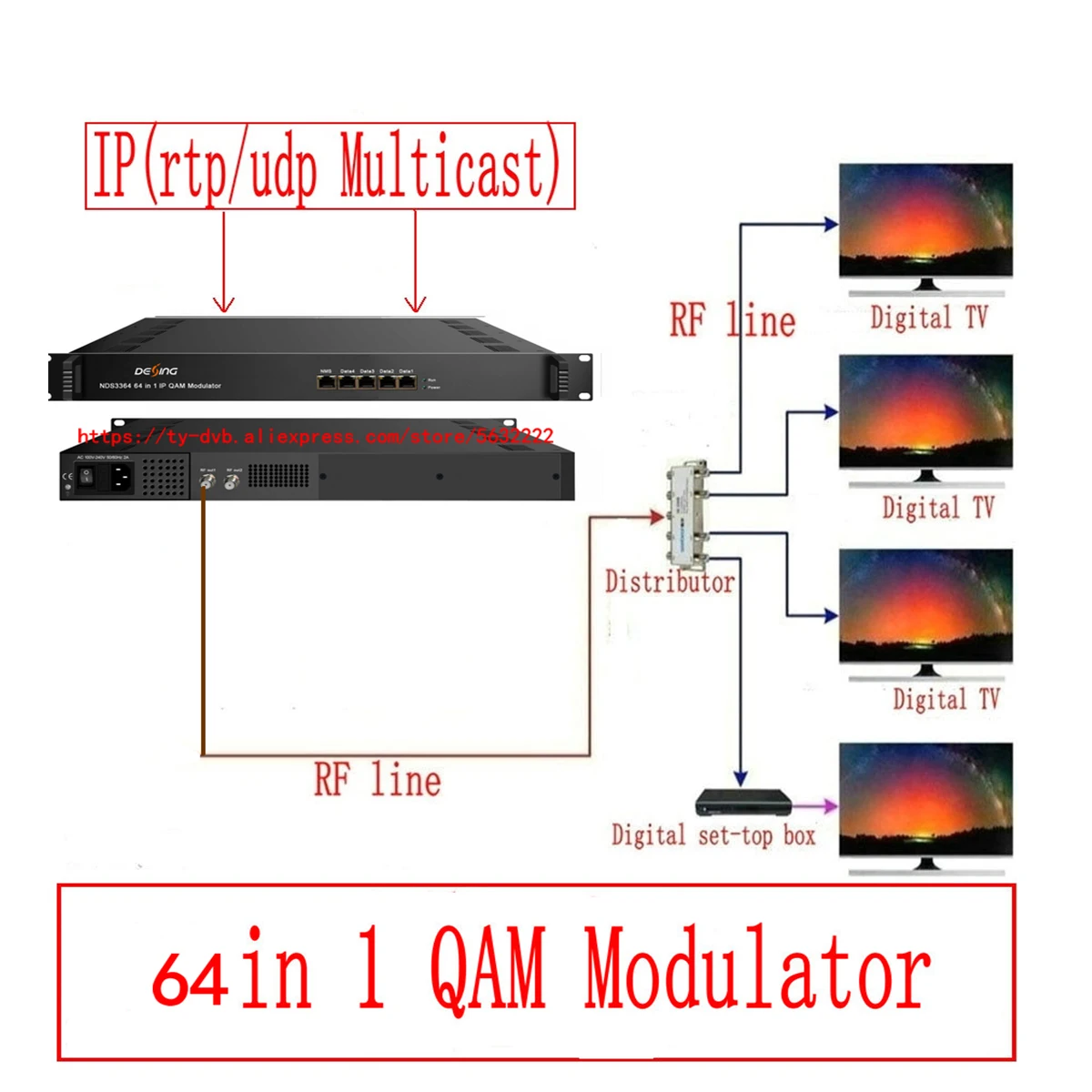

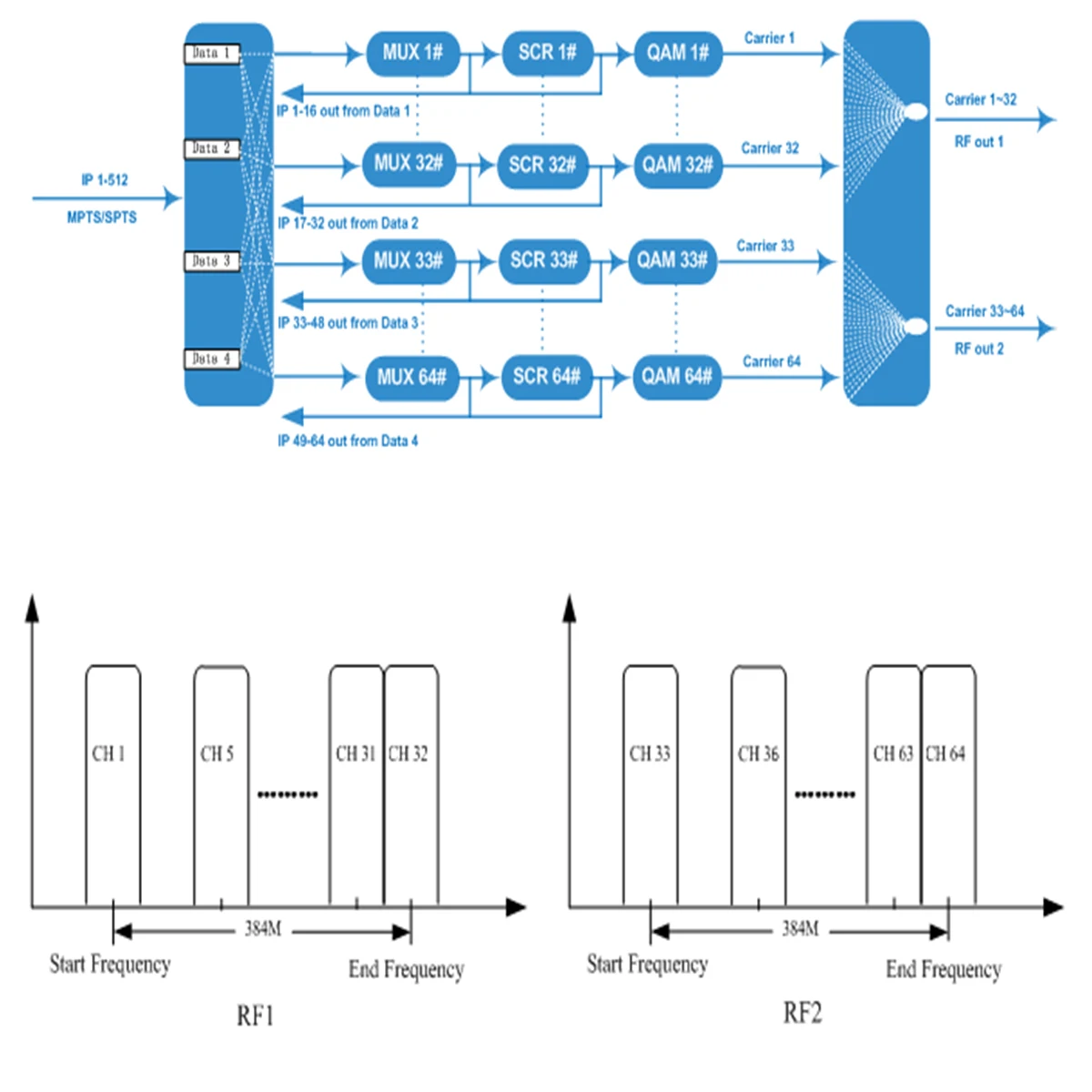

El modulador QAM IP 64 en 1 NDS3364 es una máquina integrada de modulación multiplex desarrollada por nosotros.Tiene 64 canales multiplexados, 64 canales revueltos y 64 canales de modulación QAM (DVB-C), admite hasta 512 entradas IP a través de 4 puertos de datos y admite 64 portadores no adyacentes a través de 2 interfaces de salida RF (salida de 50 MHz ~ 960 MHz)..El dispositivo tiene dos puertos de salida de radiofrecuencia, que pueden ampliar el ancho de banda del operador QAM.
Características clave

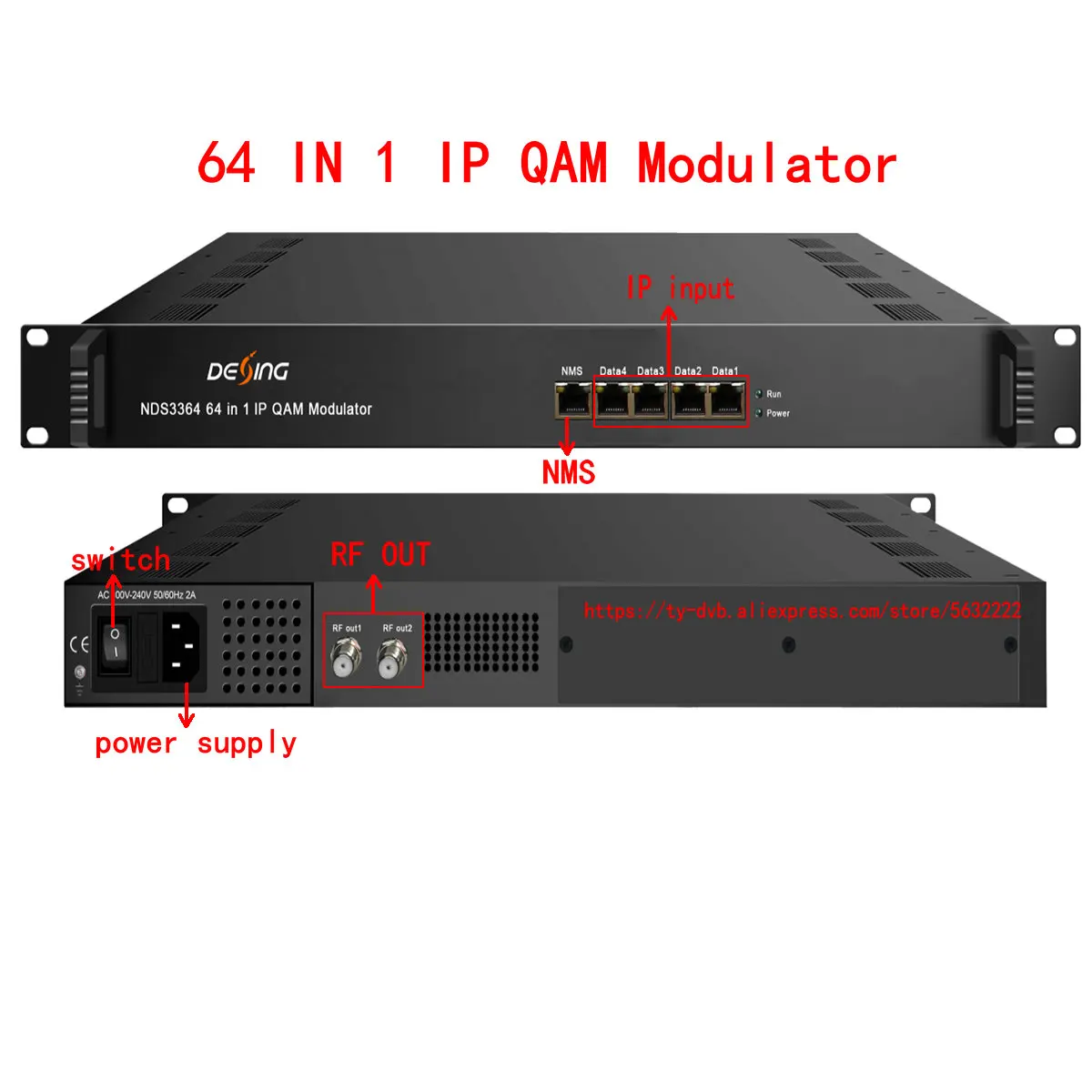

* 4 entradas GE, Data1, Data2, Data3 y Dados 4
* Admite hasta 512 entradas IP a través de 4 puertos de datos a través de UDP/RTP
* Máximo 840 Mbps y 512 entradas IP para cada entrada GE
* Admite ajuste preciso de PCR, filtrado PID CA, reasignación PID y edición PSI/SI
* Admite hasta 256 reasapes PID por canal
* Admite sistema de codificación general DVB (ETR289), estándares de simulcricación ETSI 101 197 y ETSI 103 197
* Admite 64 salidas IP multiplexadas o codificadas a través de UDP/RTP/RTSP
* 64 portadores QAM no adyacentes producen desde 2 interfaces RF, compatibles con DVB-C (EN 300 429) y ITU-T J.83 A/B/C
* Admite codificación RS (204.188)

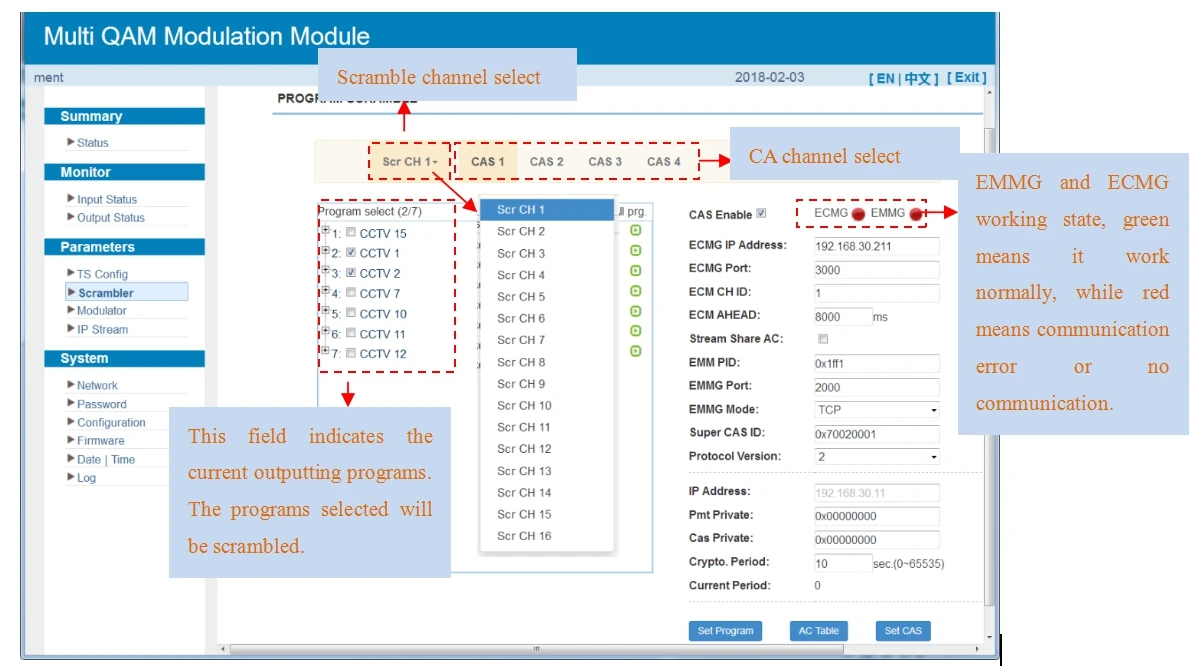

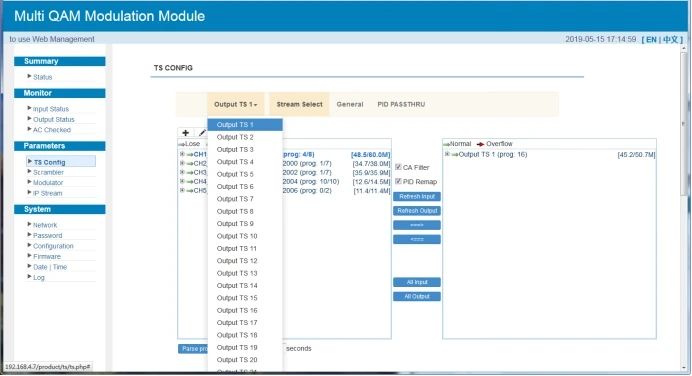

* Admite gestión de red basada en web
Especificaciones
Entrada
Entrada
Máximo 512 entradas IP desde un puerto Ethernet de 4*100/1000M
Protocolo de transporte
TS sobre UDP/RTP, unicast y multicast, IGMP V2/V3
Velocidad de transmisión
Máximo 840 Mbps para cada entrada GE
Mux
Canal de entrada
512
Canal de salida
64
PID máximos
256 por canal
Funciones
Remapeo PID (automático/manualmente opcional)
Ajuste preciso de PCR
Tabla PSI/SI que genera automáticamente
Empaquetado
Parámetros
Max simulscrypt CA
6
Estándar de Scramble
ETR289, ETSI 101 197, ETSI 103 197
Conexión
Conexión local/remoto
Modulación
Parámetros
Estándar de modulación
EN300 429/ITU-T J.83A/B/C
Constelación
J.83A
Constelación: 16/32/64/128/256QAM
Ancho de banda: 8M
J.83B/C
Constelación: 64/256QAM
Ancho de banda: 6M
Canal QAM
64 portadores no adyacentes
Ancho de banda de 384 Mbps para cada interfaz de RF
Tasa de símbolos
5,0 ~ 7,0 Msps, 1 kksps paso
5057Ksps (J.83B, 64QAM); 5361Ksps (J.83B, 256QAM)
Constelación
16, 32, 64, 128, 256QAM
FEC
RS (204, 188)

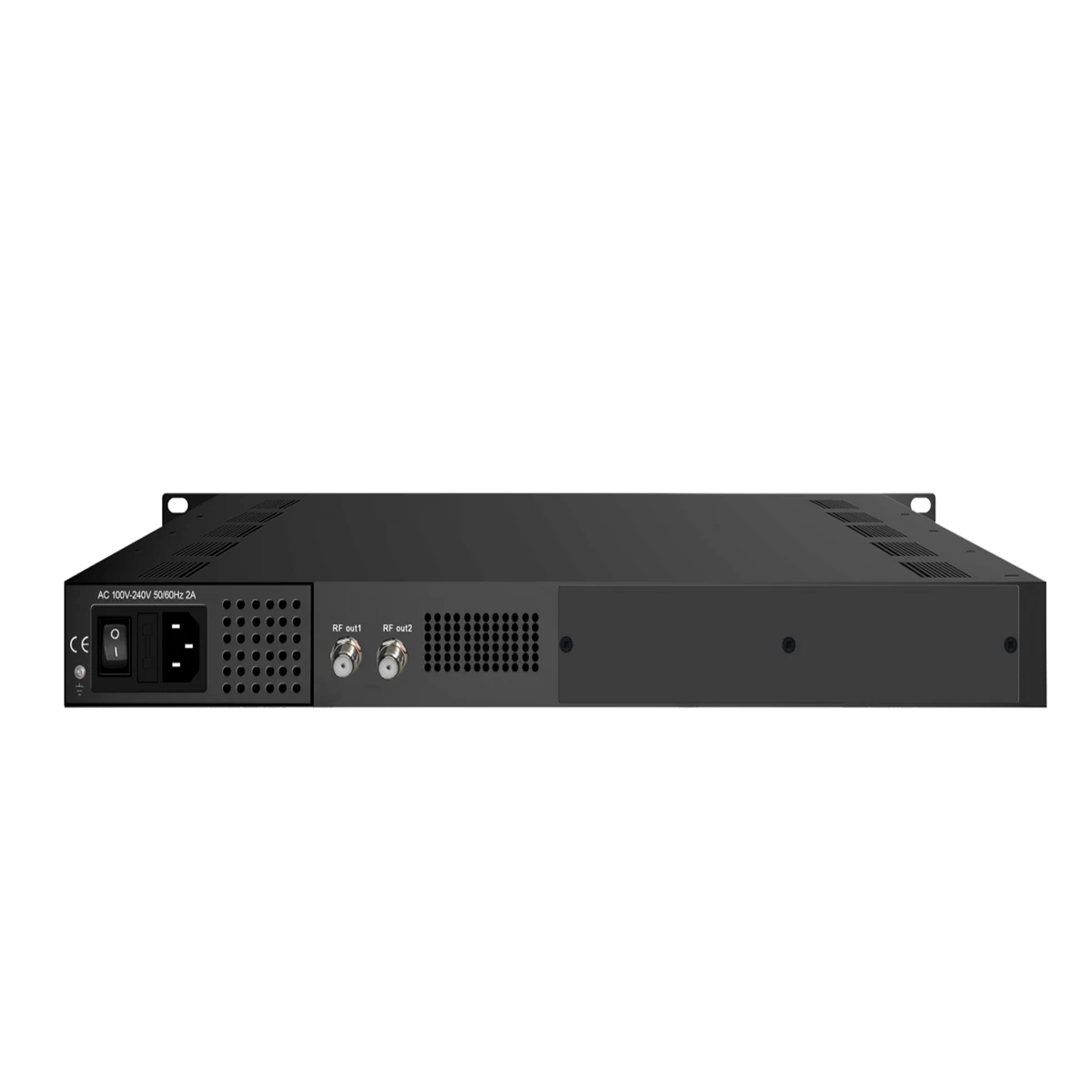

Salida de RF
Interfaz
2 puertos de salida tipo F para 64 operadoras, 75
Rango de RF
50~960MHz, paso de 1kHz
Nivel de salida
-20 dBm~+10 dBm(87~117 dB μV), paso de 0,1 dB
MER
40 dB
Salida TS
64 salidas IP sobre UDP/RTP/RTSP, unicast/multicast, puertos Ethernet 4*100/1000M (cada puerto para 16 salidas IP)
Sistema
Gestión de redes basada en web
General
Demisión
420 mm × 440 mm × 44,5 mm (ancho x ancho x alto)
Temperatura
0~45 (operación), -20~80 (almacenamiento)
Fuente de alimentación
CA 100 V ± 10 %, 50/60 Hz o CA 220 V ± 10 %, 50/60 Hz
