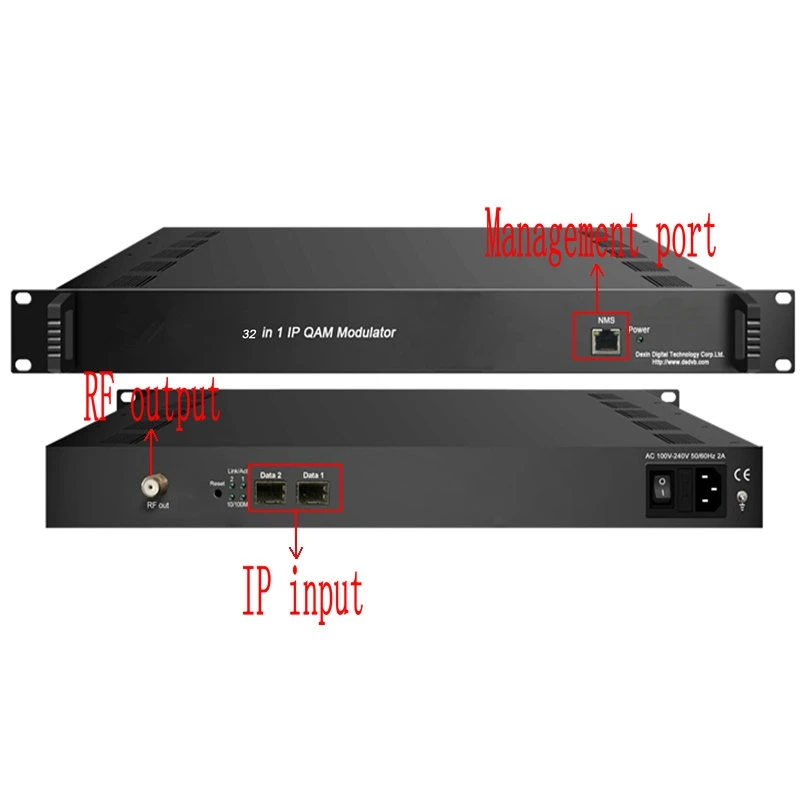

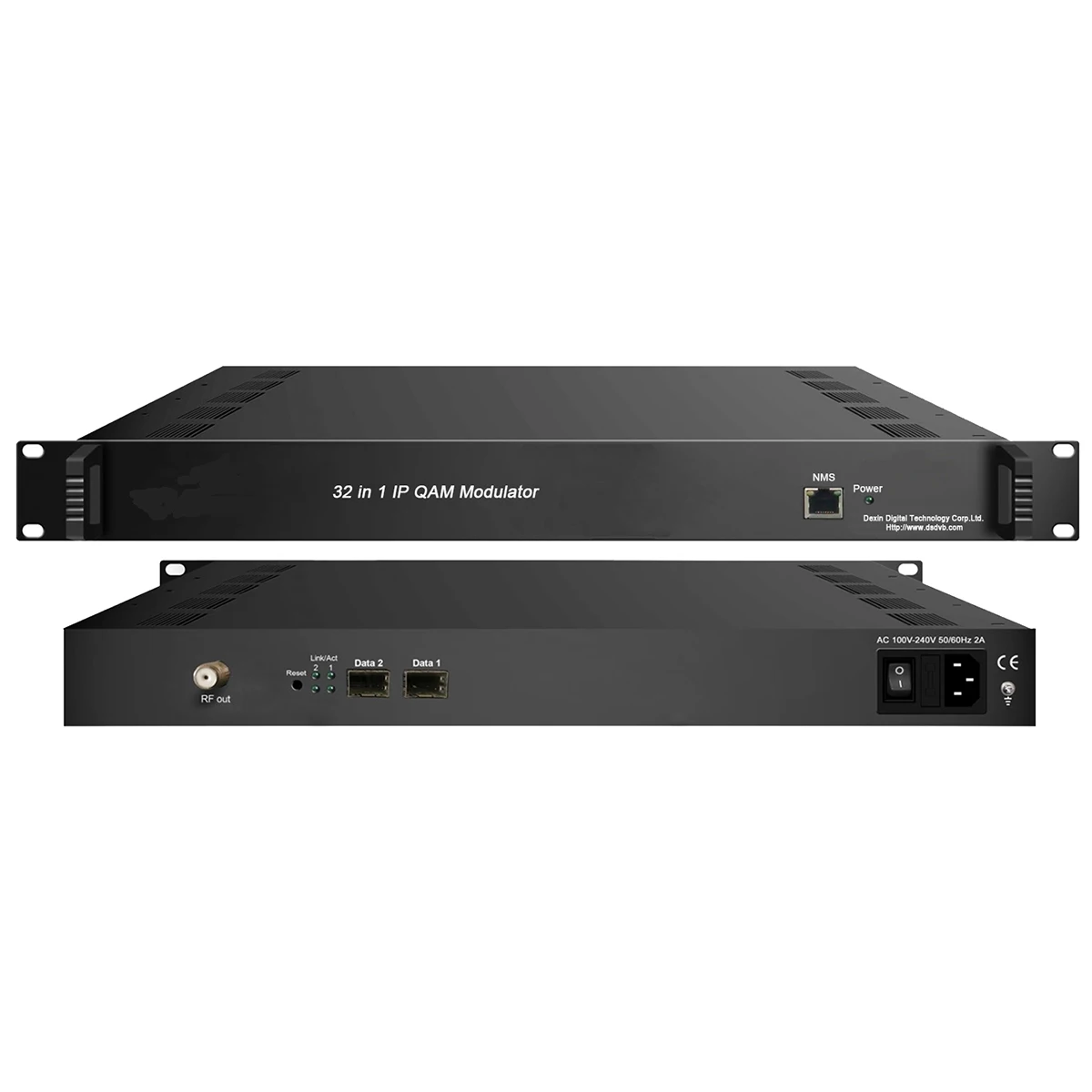

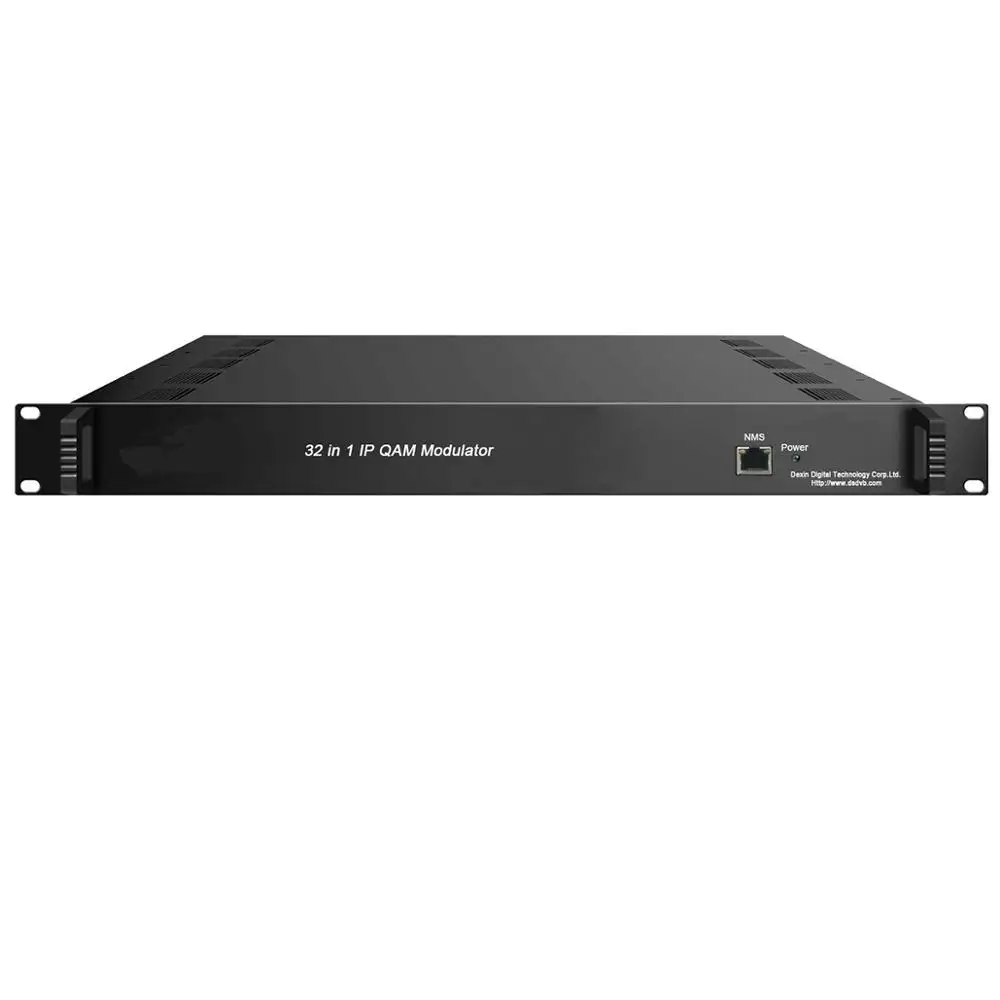

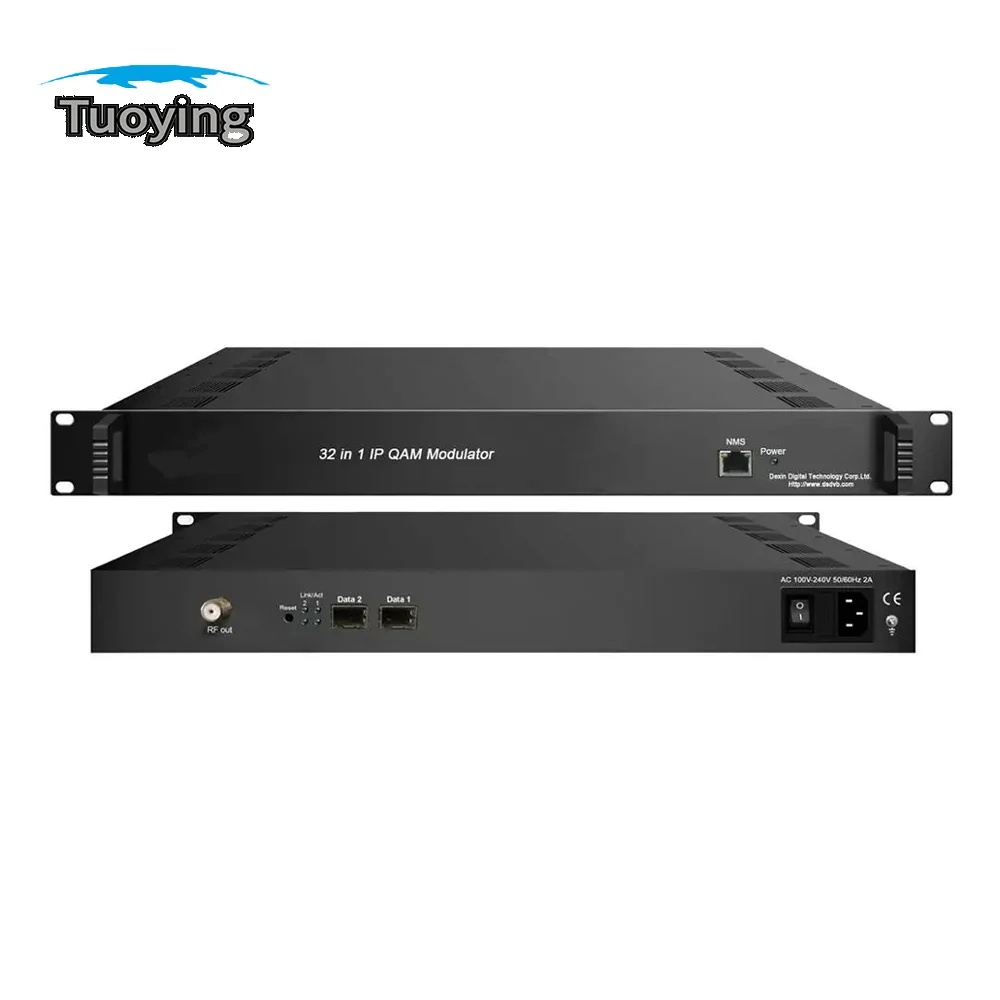

Modulador IP QAM de 32 canales Modulador multiplexor Scrambler IP todo en uno a DVB-C Salida de 32 canales

Descripción general del producto
El modulador NDS3332 IP QAM es un dispositivo todo en uno de modulación Mux desarrollado por DEXIN. Tiene 32 canales de multiplexación, 32 canales de codificación y 32 canales de modulación QAM (), Y admite una entrada IP máxima de 1024 a través del puerto GE y una salida de 32 portadoras no adyacentes (50MHz ~ 960MHz) a través de la interfaz de salida RF. El dispositivo se caracteriza por tener dos puertos de salida de RF que amplían el ancho de banda para portadores QAM.
Características principales
* 3 puertos GE (máx. 1024 IP):
Puertos bidireccionales Data1 y Data2, máx. 512 IP de entrada, 32 IP de salida
Puerto de datos (ubicado en el panel frontal), máx. 128 IP en
* 840Mbps máx. para cada entrada GE
* Admite AJUSTE DE PCR preciso/filtrado de CA, reasignación de PID y edición PSI/SI
* Admite hasta 256 remapeos PIDS por canal
* Admite 32 salidas IP a través de Data1 y Data2 sobre UDP/RTP/RTSP
* 32 portadores de salida QAM no adyacentes, que cumplen con los requisitos de la norma 300 (EN 429) y J.83 A/B
* Soporta codificación RS (204.188)
* Admite gestión de red basada en Web

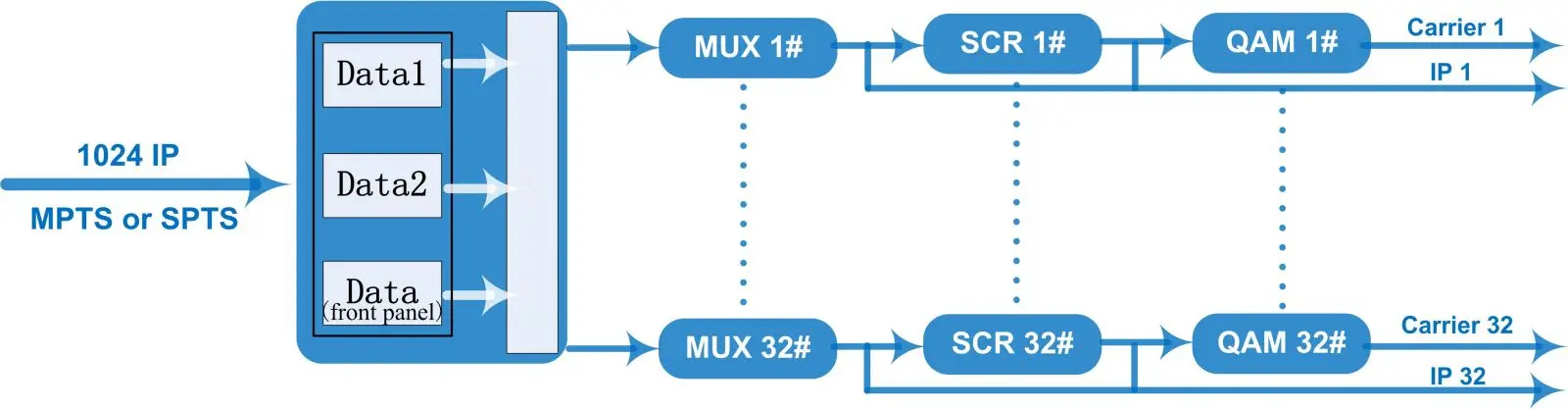

Gráfico de principios internos
Especificaciones
Entrada
Entrada
Entrada IP máx. 1024 a través de 3 (puerto de datos del panel frontal, datos 1 y datos 2) Puerto Ethernet 100/1000M (interfaz SFP opcional). Cada Puerto Data1 o Data 2 puede ingresar un máximo de 512 IP, mientras que el puerto de datos del panel frontal puede ingresar un máximo de 128 IP
Protocolo de transporte
TS sobre UDP/RTP, unicast y multicast, IGMP V2/V3
Tasa de transmisión
840Mbps máx. para cada entrada GE
Mux
Canal de entrada
1024
Canal de salida
32
PID máx.
256 por canal
Funciones
Reasignación PID (automática/manual opcional)
Ajuste preciso de PCR
Tabla PSI/SI que genera automáticamente
Revolver
Parámetros
Máxima CA simulscrypt
4.
Scramble estándar
ETR289, ETSI 101 197, ETSI 103 197
Conexión
Conexión local/remota
Modulación
Parámetros
Modulador de la sección de DVB-C
J.83A
Constelación: 16/32/64/128/256QAM
Ancho de banda: 8M
J.83B
Constelación: 64QAM/ 256QAM
Ancho de banda: 6M
Canal QAM

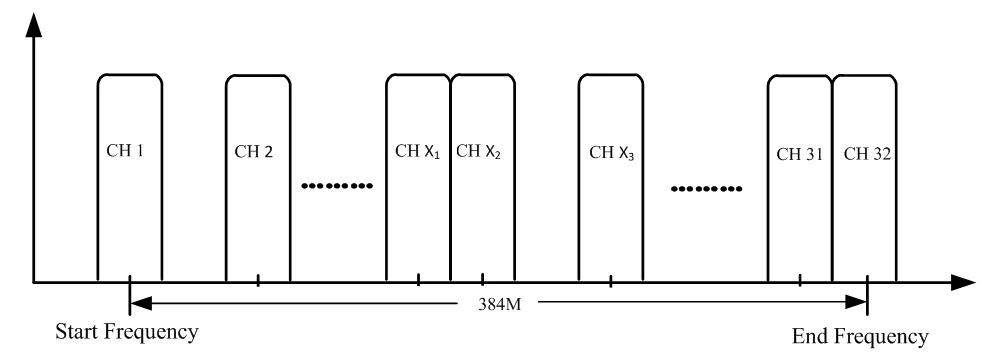

32 soportes no adyacentes
Modulación estándar
EN300 429/J.83A/B (a partir de 1/2/2/1/2/1/2/5/1/2/1/2/1/2/1/2/1/2/1/1/2/1/2/1/5/1/2/1/1/1/2/1/1/1/2/N
Tasa símbolo
5,0 ~ 7,0 Msps, paso 1ksps
Constelación
16, 32, 64 , 128, 256QAM
FEC
RS (204, 188)
Salida RF
Interfaz
1 puerto de salida tipo F para 32 portadoras, 75
Rango RF
50 ~ 960MHz, paso a paso de 1kHz
Nivel de salida
-20dBm ~ + 10dBm(87 ~ 117db y micro;V), 0.1dB paso a paso
MER
40dB
Salida TS
32 salida IP sobre UDP/RTP/RTSP, unicast/multicast, 2 puertos Ethernet (Data1 y Data2) 100/1000M
Sistema
Software de gestión de red (NMS) compatible
General
Demission
420mm × 440mm × 44,5mm (AnxLxAl)
Temperatura
0 ~ 45 (operación), ~ 80-20 (almacenamiento)
Suministro eléctrico
CA 100V ± 10%, 50/60Hz o CA 220V ± 10%, 50/60Hz
