Descripción
Nota:
El Procedimiento de fábrica es de 485 [Método de comunicación] Si necesita otras funciones, póngase en contacto con la tienda. Los usuarios también pueden desarrollar sus propios programas funcionales de acuerdo con sus propias condiciones [se han reservado las interfaces de desarrollo y depuración]

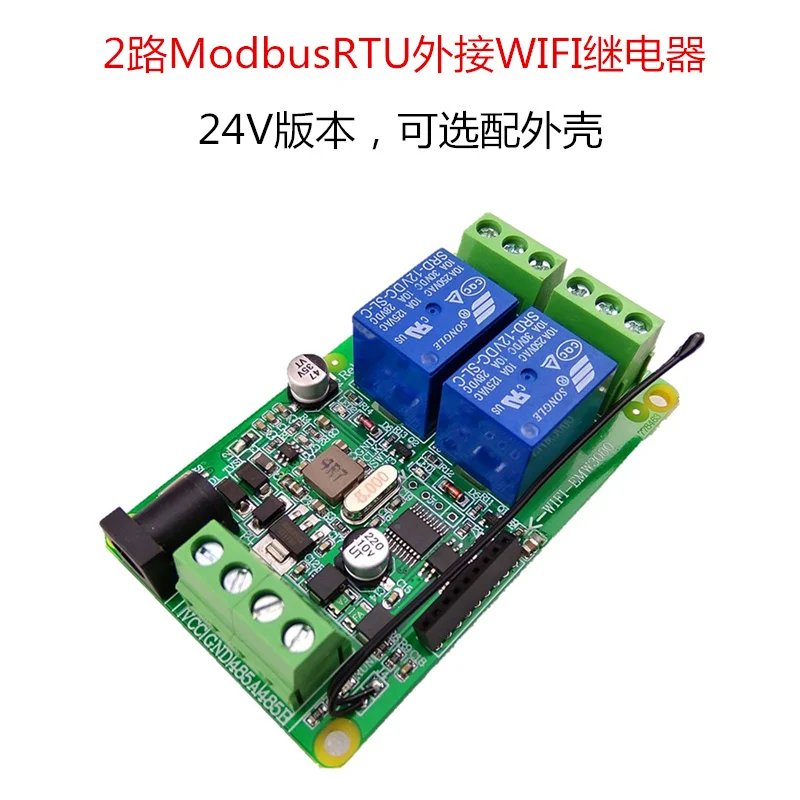

Recursos de Hardware:
1. Un Sensor de control de temperatura
2. Interfaz de comunicación RS485
3. Encabezado WiFi hembra de comunicación (el WiFi predeterminado no necesita agregar 20 yuanes)
4. Luz indicadora LED de usuario
5,2 salidas de relé-con 2 luces indicadoras
6. Entrada de alimentación de 24V-(póngase en contacto con la tienda si necesita una fuente de alimentación de 12V)
7. Microordenador de un solo chip STM 32f030f4
Instrucciones Modbus RTU
Velocidad en baudios: 9600 8 en la lista no hay 1
16 Jin Zhi enviado
16 Jin Zhi Recibido

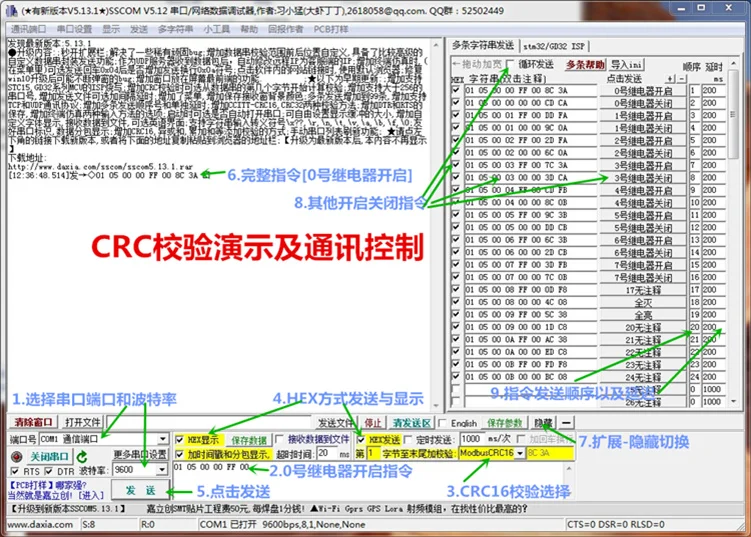

Pasos de operación:
1. Tasa de baudios de comunicación de selección de software
2. Establezca la dirección (la dirección del dispositivo utilizado para la comunicación, la dirección predeterminada es 01)
/*******************************************************************/
Nota: Conecte solo un dispositivo, de lo contrario se establecerá la dirección.
Establezca la dirección en: 01
00 10 00 00 00 00 01 02 01 6A 00 // Cambio 01
Establezca la dirección en: 02
00 10 00 00 00 00 01 02 02 2A 01 // Cambio 02
Establezca la dirección en: 03
00 10 00 00 00 00 01 02 03 EB C1 // Cambio 03
La Dirección de lectura
00 03 00 00 00 01 85 dB
Devoluciones:
00 00 03 02 01 44 44 // 01 para la dirección
/*******************************************************************/
/*******************************************************************/
El significado de cada byte:
[Dirección No. 1]
// --------------------------------------------
1 hao Relé encendido: 01 05 01 01 00 00 9D 9A
Byte 1: Dirección
Byte 2: Función
Byte 3 4: Registrar dirección
Byte 5 6: Registrar datos
Byte 7 8: Comprobación CRC
//==============================================================
[Dirección No. 1]
// --------------------------------------------
0 Relé encendido: 01 05 00 00 FF 00 8C 3A
0 Cierre de relé: 01 05 00 00 00 CD CA
// --------------------------------------------
1 Hao Relé encendido: 01 05 00 01 FF 00 DD FA
1 relé Hao cierra: 01 05 01 00 00 00 9C 0A
// -------------------------------------------
2 Hao Relé encendido: 01 05 02 00 FF 00 2D FA
2 cierres de relé Hao: 01 05 02 00 00 00 6C 0A
// -------------------------------------------
Leer 0 Estado del relé: 01 01 00 00 00 01 FD CA
Leer 1 Estado del relé Hao: 01 01 00 00 01 01 Ac 0A
Lea todo el estado del relé: 01 01 00 00 08 3D CC
--------------------------------------------------
Comando Mover:
Nota: Cierre inmediatamente después de abrir, 100MS es una unidad [Tabla de 1 Generación 100Ms]
1 Hao Dirección:
0 Movimiento del relé: 01 05 02 00 07 00 Ce 42 // 700MS=7*100MS=700MS
1 movimiento del relé Hao: 01 05 02 01 08 00 9A 72 // 800MS
Devolución: igual que las instrucciones de envío
2 hao Dirección:
0 Movimiento de relé: 02 05 02 05 00 00 CF 11 // 500MS
1 movimiento del relé Hao: 02 05 02 01 06 00 9E 21 // 600MS
------------------------------------------------------------
Instrucción de giro único:
0 Volteo del relé: 01 05 55 00 00 00 F2 9A
1 Volteo de relé Hao: 01 05 00 01 55 00 A3 5A
Todas las instrucciones:
01 05 00 00 5A 00 F7 6A //======================================================================
Quan Mie: 01 0F 00 00 08 01 00 Fe 95
Todo brillante: 01 0F 00 00 08 01 FF Be D5
/**********************************************************************/
Lea todo el estado del relé:
Transmisión: 01 01 00 00 08 3D CC
Devoluciones: 01 01 01 00 51 88 Estado completamente cerrado del relé
Devoluciones: 01 01 01 03 11 89 Relé Todos habilitados
/*********************************************************************/
Leer todos los Estados del interruptor de entrada
Transmisión: 01 02 00 00 08 79 CC // Leer 8 Estado de entrada
Devoluciones: 01 02 01 00 A1 88
