Descripción
Comunicación de relé: comunicación de red multiunidad 485, basada en el Protocolo de La, la Dirección de Comunicación predeterminada es 1, los usuarios pueden modificar la dirección por instrucción.
IN1 - IN4 se conecta al interruptor a través del estado del interruptor de lectura 485, no a través de la salida del relé de control de entrada.
Tamaño: 76mm * 67mm * 17,5mm

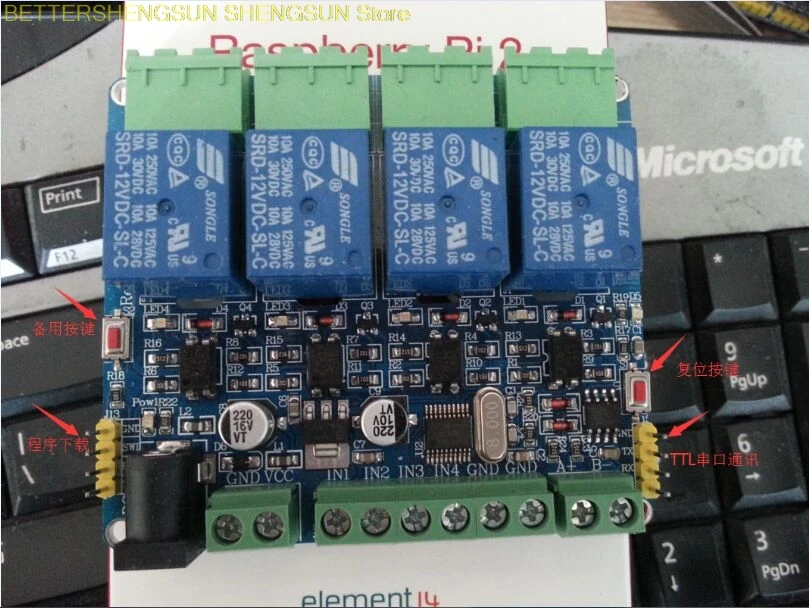

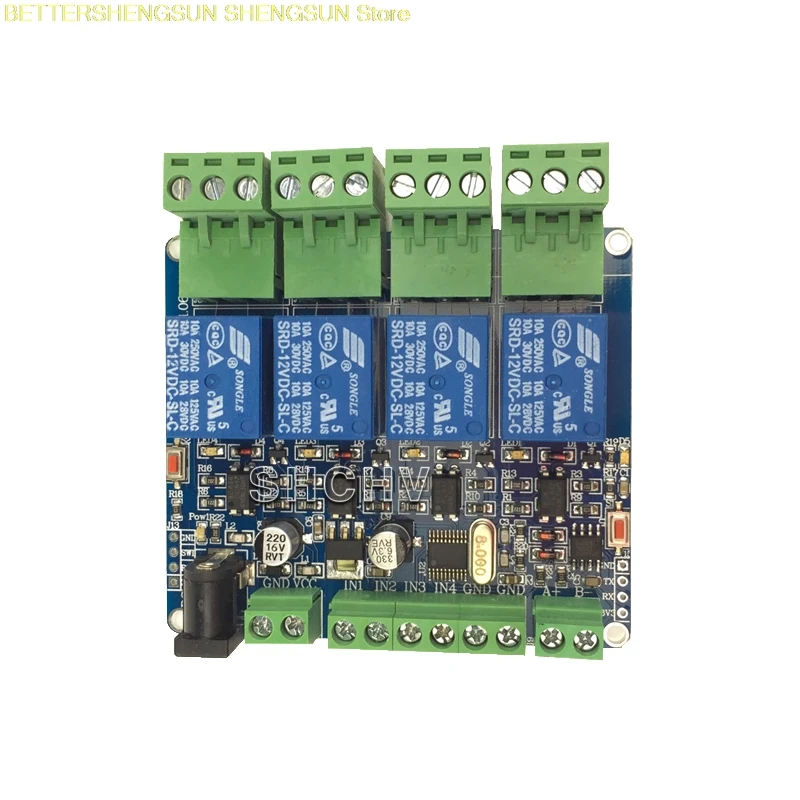

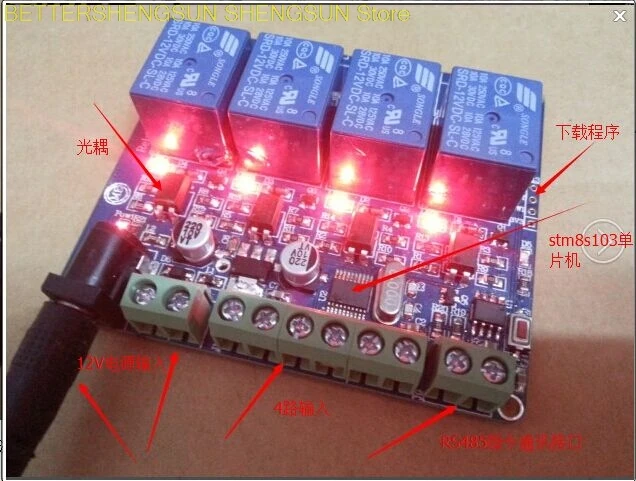

Recursos del tablero:
1. Botón de reinicio S1
2. Indicador LED de funcionamiento D5
Los comandos de control se comparten y descargan.
Salida de relé de 1,4 vías (una normalmente abierta, otra normalmente cerrada).
2. Microordenador de un solo chip STM8S103F3
Salida de relé de aislamiento optoacoplador de ruta 3,4
Indicador LED cerrado relé 4,4
5. Interfaz CC circular e interfaz CC terminal. Cableado de alimentación conveniente (voltaje de fuente de alimentación 5V o 12V determinado según el voltaje del relé)
Interfaz de entrada 6,4 (entrada de nodo seco, entrada pasiva, conexión GND)
7. Una interfaz de comunicación RS485.
8. Indicador de potencia
9. Lámpara LED de un usuario
10. Botón de reinicio
11. Una interfaz de descarga de SWIM-(Programa de descarga de, el usuario puede desarrollar el programa dos veces).

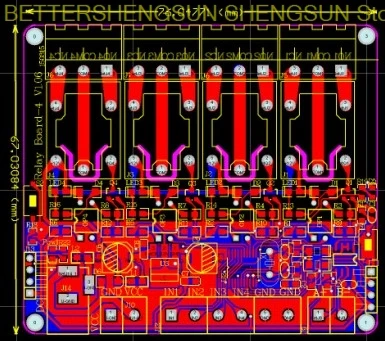

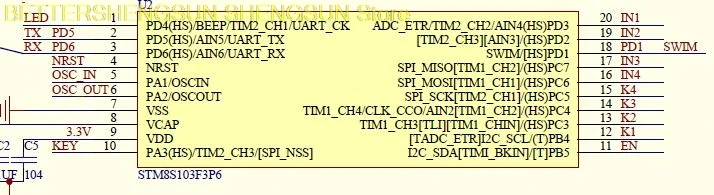

Diagrama de circuito principal de desarrollo de dos programas
1. Suscriptor LED
2. TX RX y 485 y TTL
3. Botón de Usuario Clave (botón rojo a la izquierda)
4.EN 485 final de uso
El Puerto de Entrada 5.IN1 -IN4 está conectado directamente al terminal
6. Control de salida de relé K1 -K4
7. Programa de grabación SWIM J13
No proporcionar código MODBUS de comunicación de origen
Instrucción de comunicación MODBUS RTU:
Instrucción Modbus RTU
Tasa de baudios: 96008 NINGUNO 1

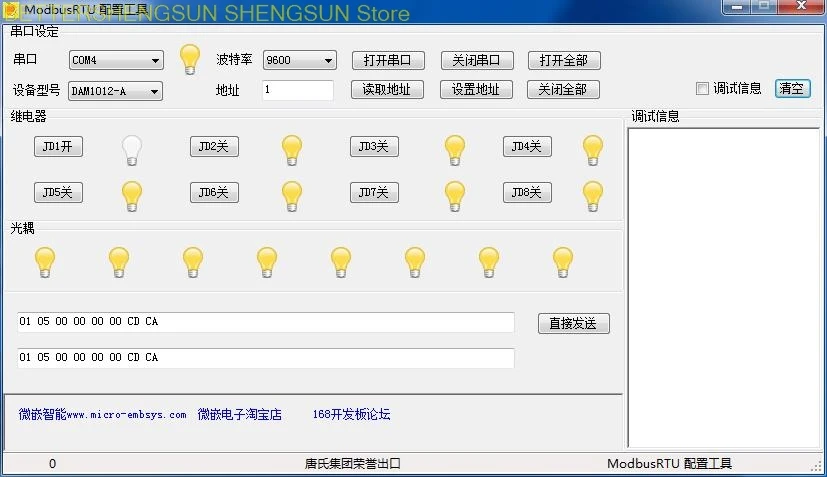

El Módulo de relé puede tener comunicación de red múltiple, y la Dirección de Comunicación se puede configurar mediante instrucciones de puerto serie. (Instrucciones de comunicación proporcionadas por SkyDrive)

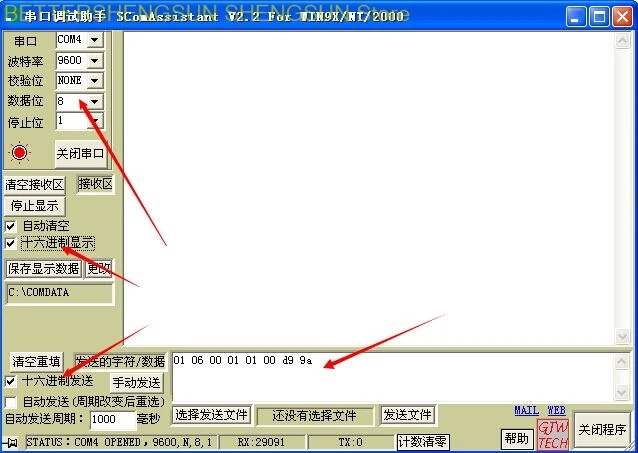

Dirección de comunicación predeterminada de fábrica del módulo de relé fijada a 1, instrucciones de operación del Asistente serie:
Nota: Las siguientes instrucciones de prueba específicas se pasan a través de la red Función de instrucciones: 1. Establecer la dirección en 2. leer la dirección 3. Leer la versión del software 4. leer la versión del hardware Instrucciones de salida: Instrucciones DE COMUNICACIÓN DE LA MODBUS-RTU: Código de función: 05 es la salida de relé [relé de control encendido/apagado]. Código de función: 06 es almacenar datos [datos de almacenamiento definidos por el usuario, datos definidos por el usuario, número de dirección, establecido por el propio usuario. En general, es un estado inútil.] * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * Tasa de baudios: 96008 Ninguna 1 Transmisión decimal 16 Receptor decimal 16 Pasos de operación: 1. Software establece tasa de baudios de comunicación 2. La Dirección Establezca (la dirección del dispositivo utilizado para la comunicación, la dirección predeterminada es 01). * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * La dirección establecida es: 01 000640000001 5C 1B La dirección establecida es: 02 000640000002 1C 1A Leer dirección 00034000000190 1B 000640020000 3C 1B 000640020001 FC 4B Leer dirección 00030000000185 DB Devolución: 00030200014444 // 01 es la dirección * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * El significado del representante de cada byte: [1 dirección] /-A- - --- Relé No. 1: 010500010100 9D 9A Byte 1: Dirección Byte 2: Función Byte 34: Dirección de Registro Byte 56: registrar datos Byte 7 8: Comprobación CRC / /==============================================================================================================================================================================================[1 dirección] /-A- - --- Relé n. ° 0: 01050000 FF 00 8C 3A No. 0 relé cerrado: 010500000000 CD CA /-A- - --- Relé n. ° 1: 01050001 FF 00 DD FA No. 1 relé cerrado: 010500010000 9C 0A /-A-- - ---- Relé n. ° 2: 01050002 FF 00 2D FA Relé n. ° 2 cerrado: 010500020000 6C 0A /-A-- - ---- Relé n. ° 3: 01050003 FF 00 7C 3A No. 3 relé cerrado: 010500030000 3D CA / /======================================================================================================================================================================================================================* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * Leer todos los Estados de entrada de la interfaz Envío: 01020000000879 CC/leer 8 estados de entrada Devolución: 01020100 A1 88 Todo fuera Lea las instrucciones: Lee el estado de 1 canal [IN1] Estado de 2 canales [IN2] Estado de 3 canales [IN3] Estado de 4 canales [IN4] Leer todos los Estados de la interfaz de entrada
