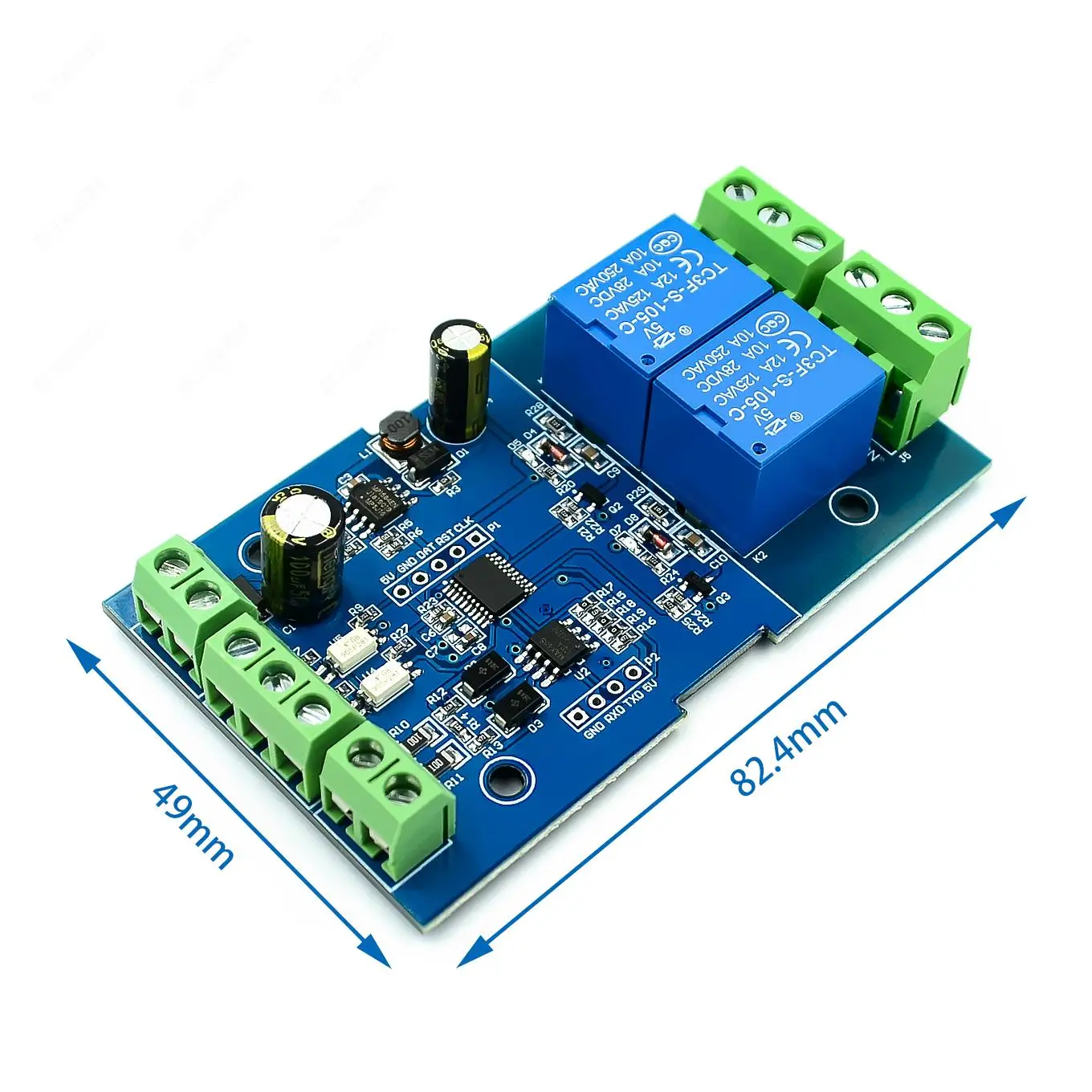

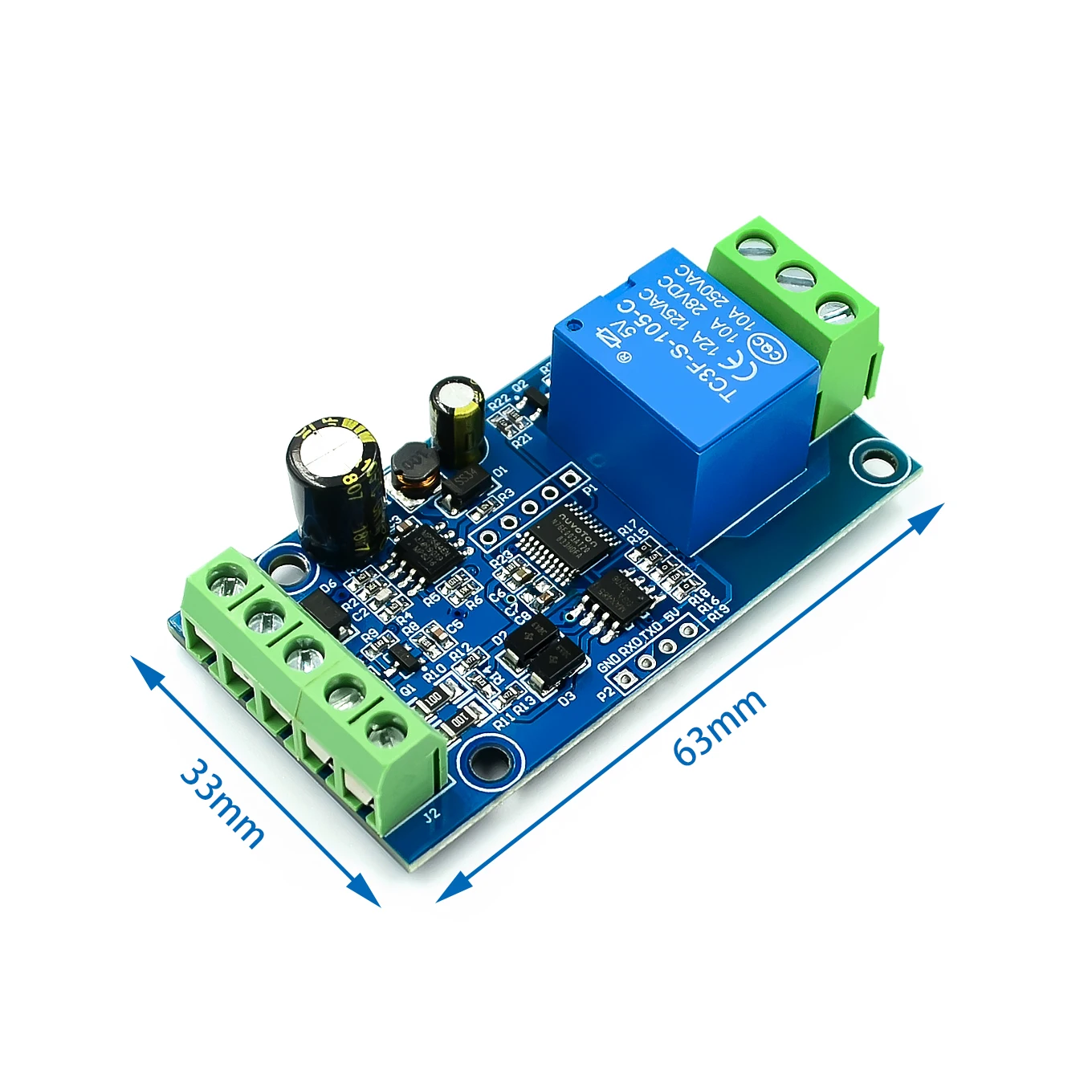

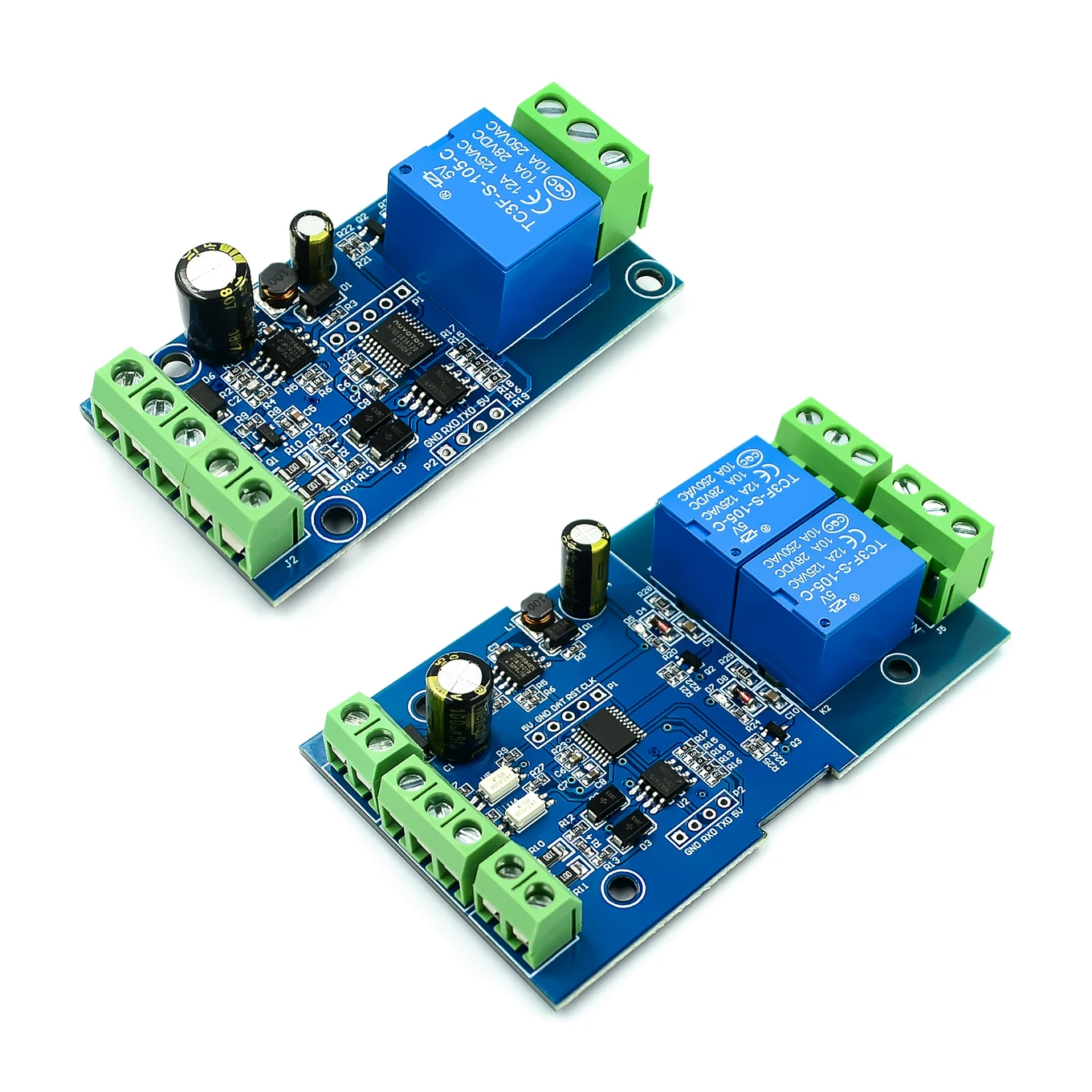

Modbus-Rtu 1/2/canal 12V módulo de relé interruptor Modbus RTU 4 canales salida de relé 12V entrada de interruptor 485 comunicación TTL Pin He
1, VCC, GND: entrada de alimentación dc7-24v;
2, IN, GND: entrada de señal optoacopladora dc3.3-30v;
3, A+, B-: interfaz de comunicación RS485, A+, B- conectar al terminal de control externo A+, B-;
4.Salida de señal del interruptor de relé:
NC: extremo normalmente cerrado, conexión corta con COM antes del cierre del relé y suspensión después del cierre del relé;
COM: terminal común;
NO: arranque normal, suspendido antes de la succión del relé, conexión corta con COM después de la succión.
5.Luz indicadora del relé: se enciende cuando el relé está cerrado;
GND, RXD, TXD: interfaz de comunicación UART de nivel TTL, GND, RXD, TXD están conectados a GND, TXD, RXD del terminal de control externo respectivamente;
3.Introducción al comando Modbus RTU
Los dispositivos Modbus realizan operaciones relacionadas recibiendo instrucciones Modbus RTU de terminales de control externos (como computadora/MCU superior).Las instrucciones de fotograma generalmente se componen de la dirección del dispositivo, el código de función, la dirección de registro, los datos de registro y el código de verificación, y la longitud del cuadro está relacionada con el código de función.Generalmente, el primer byte de cada dato de cuadro es la dirección del dispositivo y el rango se puede configurar en 1-255, con el valor predeterminado 255 (es decir,0xFF), y los últimos 2 bytes son códigos de suma de crédito CRC.
Suponiendo que la dirección del dispositivo sea 255, las instrucciones comunes de Modbus RTU son las siguientes:
