Descripción
Interruptor de módulo de relé Modbus RTU DC 7 -30V de 8 canales Comunicación RS485 TTL Salida de entrada de relé de 8 vías para Control de energía Arduino
Descripción:

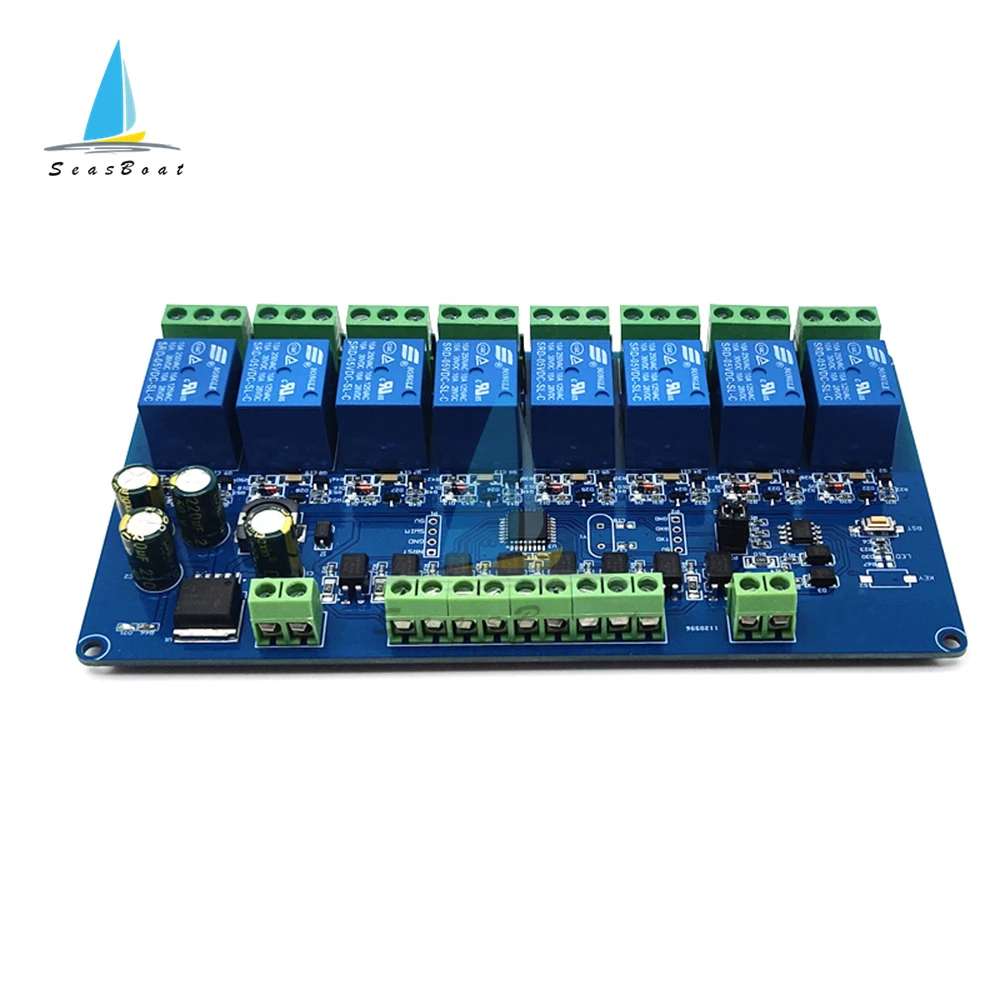

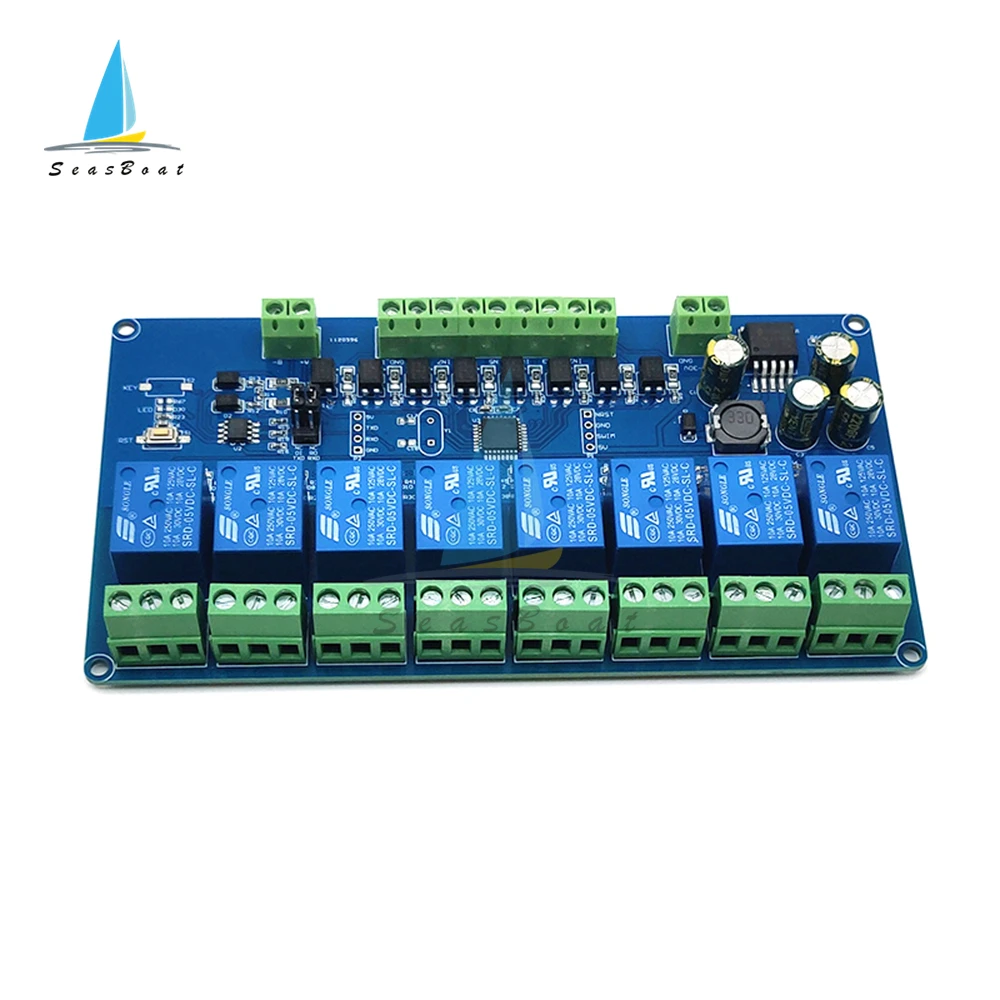

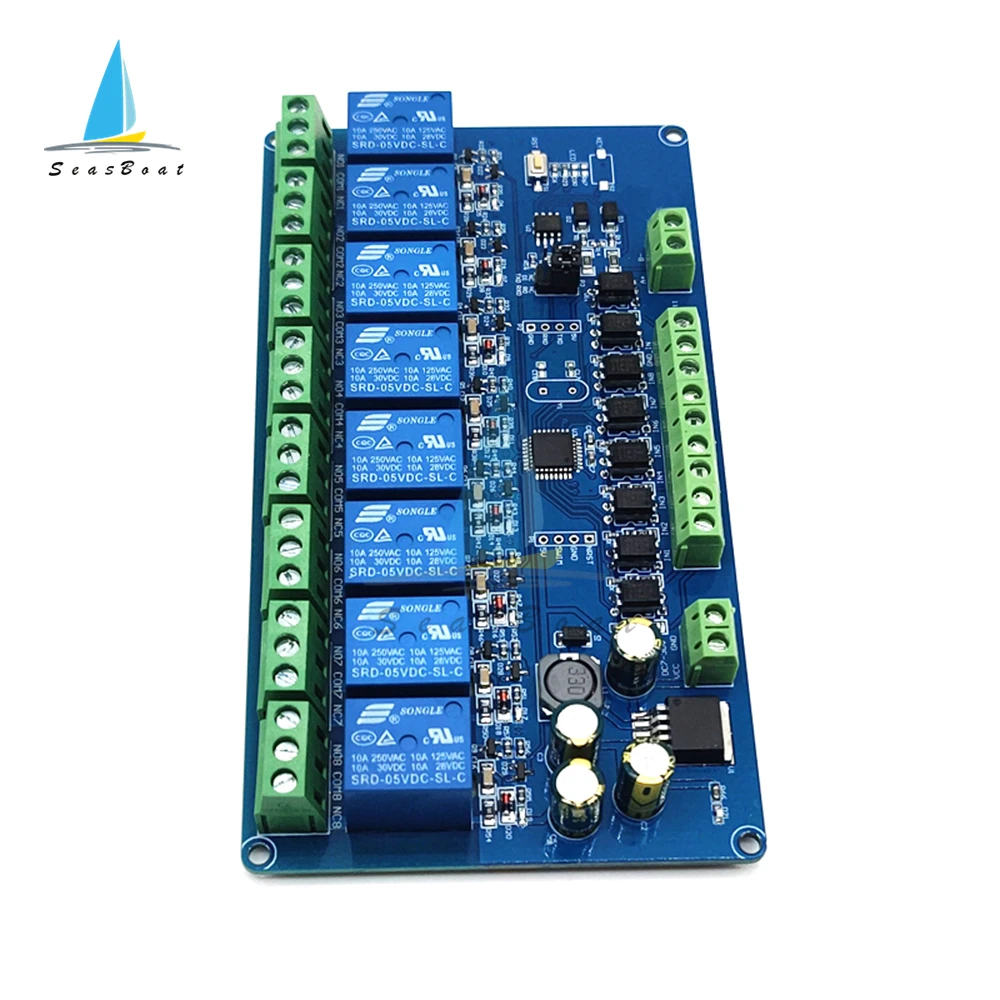

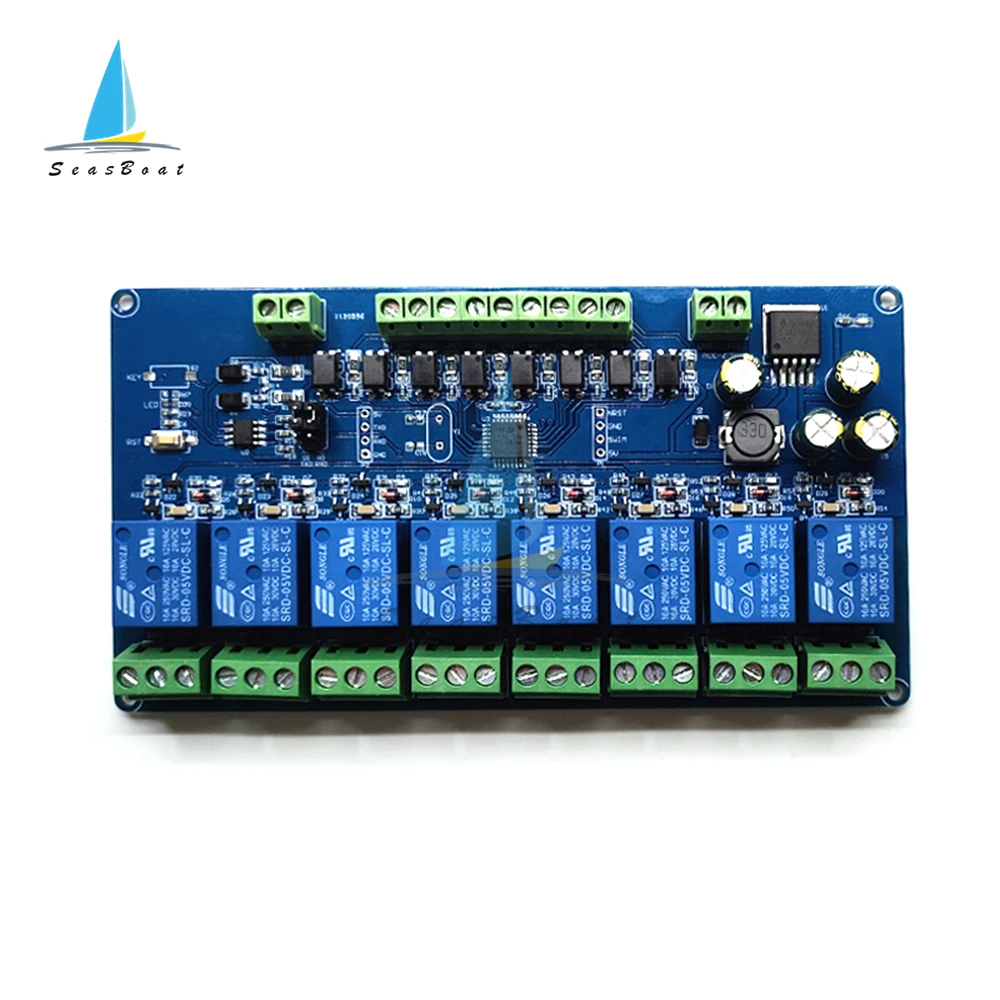

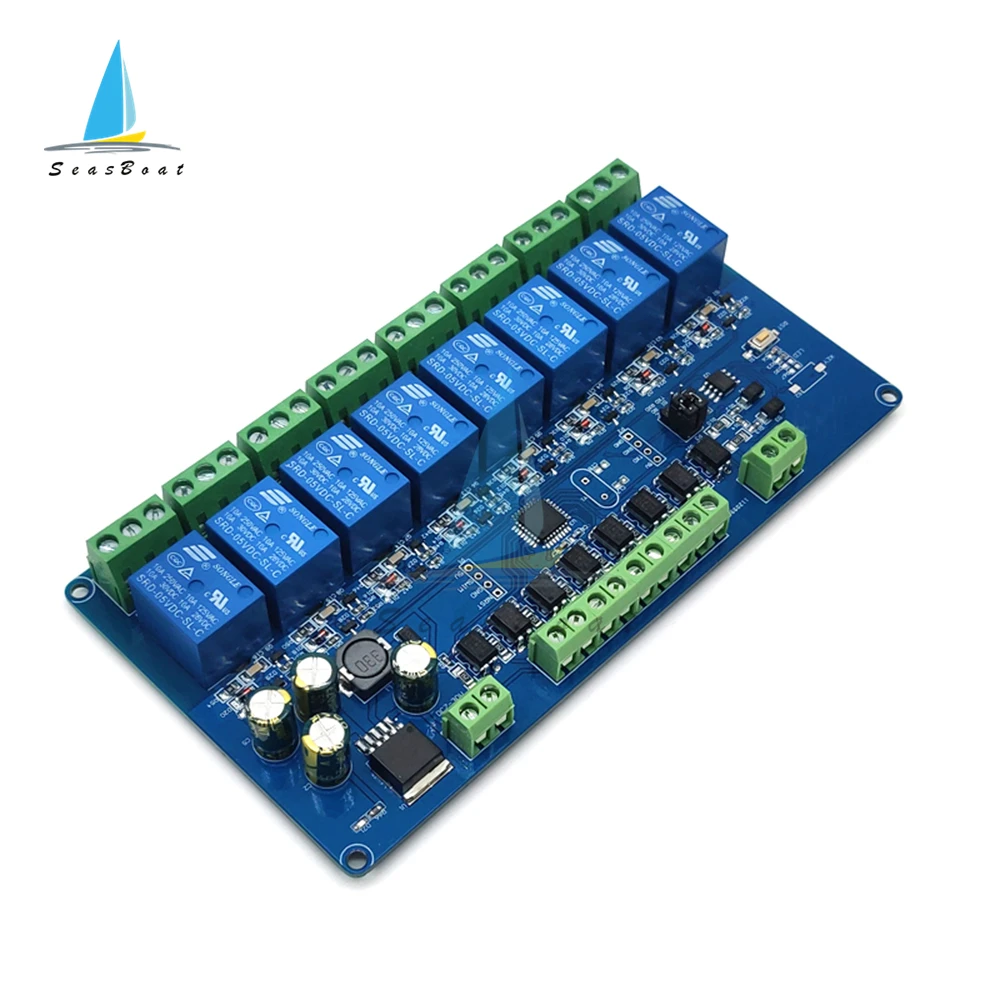

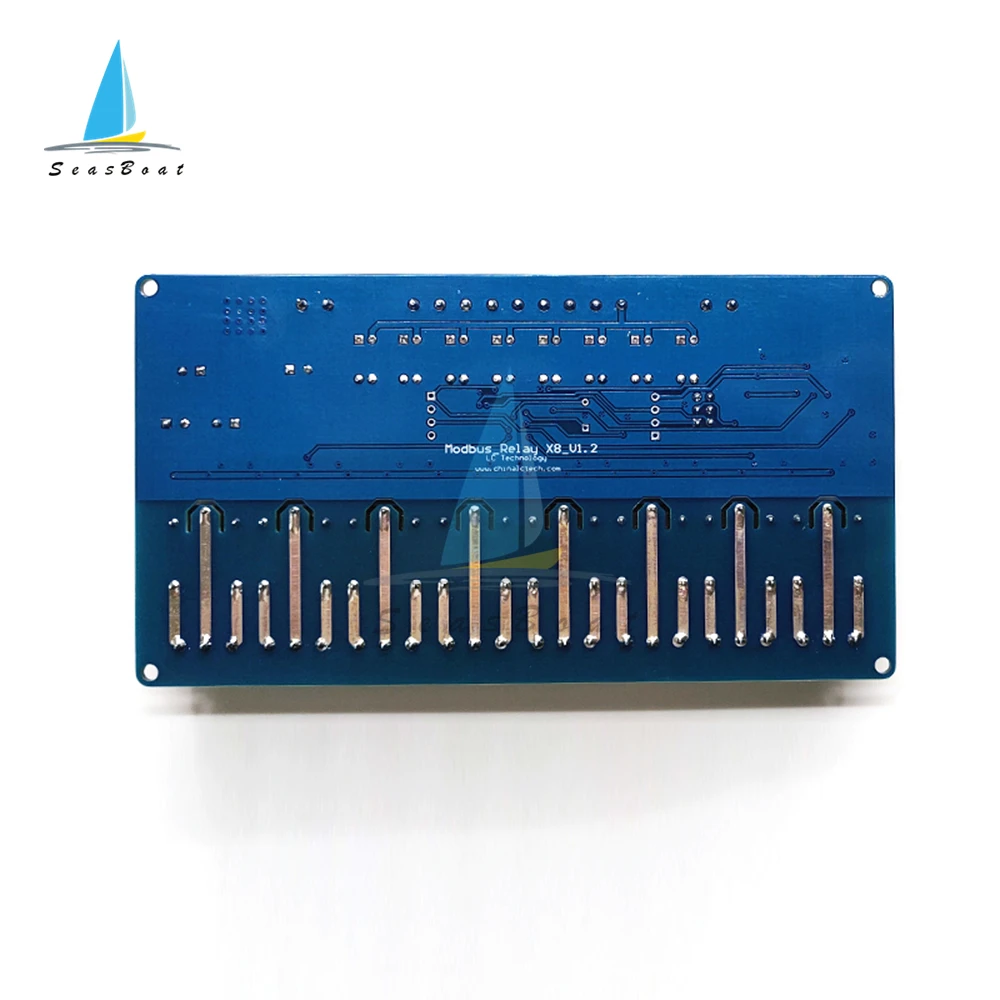

Módulo de relé Modbus de 8 canales
El módulo de relé Modbus de 8 canales está equipado con un MCU maduro y estable de 8 bits y un chip de comunicación de nivel RS485. Usando el protocolo de comunicación RS485 de formato MODBUS RTU estándar, puede realizar 8 detección de señal de entrada y 8 salidas de relé, que se pueden utilizar para detección de cantidad digital o ocasiones de control de potencia.Parámetro del producto:1. chip de conversión de nivel MCU y MAX485 a bordo maduro y estable STM8S103K3T62. Protocolo de comunicación: admite protocolo Modbus RTU estándar3. Interfaz de comunicación: Interfaz TTL UART compatible con nivel RS485/5V.4. Tasa de baudios de comunicación: 4800/9600/19200, 9600bps predeterminado, admite ahorro de apagado5. Rango de señal de entrada optoacoplador: DC3.3-30V (esta entrada no se puede utilizar para el control del relé).6. Señal de salida: Señal de interruptor de relé, manual de Soporte, palabra de flash, modo de flash, flash apagado/flashEl número base del retraso de interrupción es 0,1 S, y el tiempo máximo de flash/flash se puede configurar en OxFFFF * 0,1 S=6553.5S7. Dirección del dispositivo: rango 1-255, predeterminado 255, soporte de apagado guardar8. Velocidad en baudios, señal de entrada, estado del relé, la dirección del dispositivo se puede leer por software/comando.9. Hay relés de 8 5V, 10A/10A 250V CA/30V CC integrados, que se pueden cerrar continuamente durante 10 veces, con protección de derrame de diodo y corto tiempo de respuesta.10. Indicador de interruptor de relé a bordo11 Reserve el puerto de programación del programa de natación STM8 para apoyar el desarrollo secundario de los clientes y descargar su propio firmware12 Voltaje de la fuente de alimentación: DC7-30V, usando una fuente de alimentación del terminal de 5,08mmTamaño de la placa
Interfaz de Introducción
6: RST: botón de Reinicio MCU7: Interruptor de relé salida de señal:NO: extremo normalmente abierto, el relé se suspende antes de cerrarse y se corta a COM después de cerrarse;COM: fin público;NC: terminal normalmente cerrado, el relé está cortoconectado con COM antes de que se cierre, y se suspende después de ser cerrado.Introducción a las instrucciones Modbus RTU
Si la dirección del dispositivo es 255, los comandos Modbus RTU comúnmente utilizados son los siguientes: 1. Enciende el relé n. ° 1 (modo manual).Enviar: FF 05 00 00 FF 00 99 E4Devolver como es: FF 05 00 00 FF 00 99 E4
(2) los 5-6 bytes del marco de envío representan datos, 0xFF0O significa abrir el relé, y 0x0000 significa cerrar el relé.2. Apaga el relé n. ° 1 (modo manual).Enviar: FF 05 00 00 00 00 D8 14Volver como es: FF 05 00 00 00 00 D8 143. Enciende el relé n. ° 2 (modo manual).Enviar: FF 05 00 01 FF 00 C8 24Devolver como es: FF 05 00 01 FF O0 C8 244. Apaga el relé n. ° 2 (modo manual).Enviar: FF 05 01 00 00 00 89 D4Volver como es: FF 05 01 00 00 00 89 D45. Enciende todos los relésEnviar: FF de 00 00 00 08 01 FF 30 1D: FF de 00 00 00 08 41 D36. Apaga todos los relésEnviar: FF de 00 00 00 08 01 00 70 5D: FF de 00 00 00 08 41 D37. Configura la dirección del dispositivo en 1Enviar: 00 10 00 00 00 00 01 02 01 6A 00Volver como es: 00 10 00 00 00 00 01 02 01 6A 00Observaciones: El 9th byte 0x01 del marco de envío es la Dirección escrita del dispositivo.8. Configura la dirección del dispositivo en 255Enviar: 00 10 00 00 00 01 02 00 FF EB 80Volver como es: 00 10 00 00 00 01 02 00 FF EB 80Observaciones: El 9. ° byte del marco de envío, 0xFF, es la dirección del dispositivo escrita.9. Lee la dirección del dispositivoEnviar: 00 03 00 00 00 01 85 DB: 00 03 02 00 FF C5 C4Observaciones: el 5 ° byte del marco de retorno, 0xFF, es la dirección del dispositivo leída.10. Lee el estado del reléEnviar: FF 01 00 00 00 08 28 12Devoluciones: FF 01 01 01 A1 AOObservaciones: BitO -- Bit7 del 4 ° byte del marco de retorno, 0x01, representa el Relé 1 -- relé 8, 0 significa apagado, 1 significa encendido11 Leer optoacoplador estado de entradaEnviar: FF 02 00 00 00 08 6C 12Devoluciones: FF 02 01 01 51 AOObservaciones:
IN1--IN8 del 4 ° byte del marco de retorno 0x01 representa la entrada
Señal del optoacoplador 1 -- optoacoplador 8, 0 representa nivel bajo y 1
Representa de alto nivel12 Establece la tasa de baudios en 4800Enviar: FF 10 03 E9 00 00 01 02 02 4A 0C: FF 10 03 E9 00 01 C5 A7Observaciones: El 9th byte del marco enviado es el valor de configuración de la tasa de baudios, Ox02, 0x03 y x04 representan 4800, 9600, 19200 respectivamente.13 Establece la tasa de baudios en 9600Enviar: FF 10 03 E9 00 00 01 02 03 8B cc: FF 10 03 E9 00 01 C5 A714 Establece la tasa de baudios en 19200Enviar: FF 10 03 E9 00 00 01 02 04-OE: FF 10 03 E9 00 01 C5 A715. Lee la tasa de baudiosEnviar: FF 03 03 E8 00 01 11 A4Devoluciones: FF 03 02 04 00 90 53Observación: el 5 ° byte del marco de retorno representa la velocidad de lectura de baudios, 0x02, 0x03 y x04 representan 4800, 9600, 19200 respectivamente 16, No. 1 relé (modo de cierre de flash 2S)Enviar: FF 10 00 00 03 02 04 04 00 00 14 C5 9F: FF 10 00 00 03 02 A4 16
(2) El byte 10th-11th del marco de envío representa el valor de configuración de retardo, la base de retardo es 0,1 S, así que el tiempo de retardo es 0x0014*0,1=20*0,1 S=2S, y el relé se apagará automáticamente después de abrir 2S17. Cierre el relé n. ° 1 (modo de flash 3S).Enviar: FF 10 00 00 03 02 02 04 00 00 1E A5 99: FF 10 00 00 03 02 A4 16

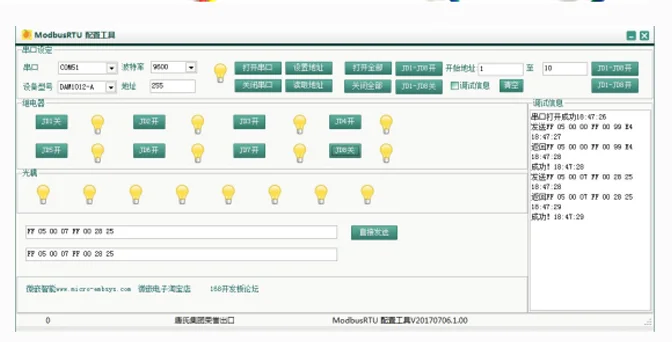

(3) El byte 10th-11th del marco de envío representa el valor de configuración de retardo, la base de retardo es 0,1 S, por lo que el tiempo de retardo es 0x001E * 0,1=30*0,1 S=3S,. Y el relé se apaga automáticamente después de 3S.Instrucciones simples.El módulo de relé Modbus puede recibir comandos ModbusRTU desde el ordenador host/MCU a través de la interfaz RS485/TTL UART para realizar operaciones relacionadas. El siguiente es un ejemplo de uso del software del ordenador host para abrir relés 1 y 8 (modo manual) a través de la interfaz RS485. Si la dirección del dispositivo es del 255 y la tasa de baudios es del 9600,Los pasos son los siguientes:1. Conecte el VCC y GND del terminal de 5,08mm a la fuente de alimentación;2. USB A + y B respectivamente A + y B-de la salida del módulo RS485.3. Abra el software del host "Herramienta de configuración ModbusRTU", seleccione el número de puerto correcto, seleccione 9600 para la tasa de baudios, configure la dirección en 255 y haga clic en "Abrir puerto serie";4. Luego haga clic en "JD1 open" y "JD8 open" para abrir los relés 1 y 8, y el indicador del relé se ilumina al mismo tiempo.Como se muestra a continuación:

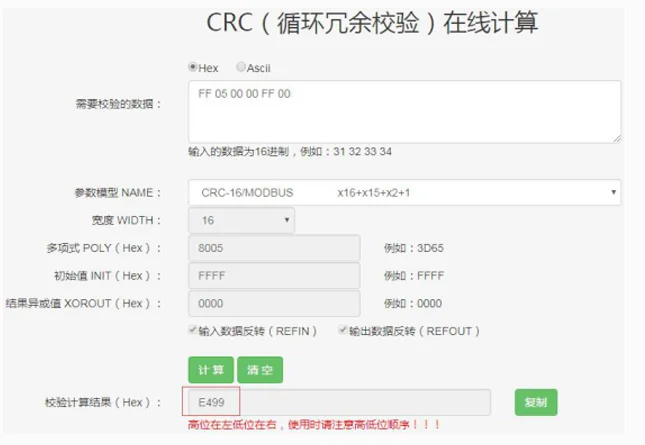

Cómo generar código de verificaciónCuando las instrucciones Modbus RTU se envían a través del software de ordenador host listo para usar (como la herramienta de configuración Modbus RTU), el código de verificación CRC se genera automáticamente. Si desea usar el software de depuración del puerto serie (como SSCOM) para probar el módulo de relé Modbus, debes generarlo manualmente. El Código de comprobación CRC se coloca al final del Marco de envío, como abrir el primer relé (Modo manual):.1. La composición del marco de envío para abrir/cerrar el relé (modo manual) es:Dirección del dispositivo (1Byte) + código de función (1Byte) + Dirección de Registro (2 Bytes) + Datos de registro (2 Bytes) + código de verificación CRC (2 bytes).2. Si la dirección del dispositivo es OxFF, los primeros 6 bytes del marco de envío son: FF 05 00 00 FF 00.3. Utilice la herramienta de verificación CRC para encontrar el código de verificación para estos 6 bytes:
