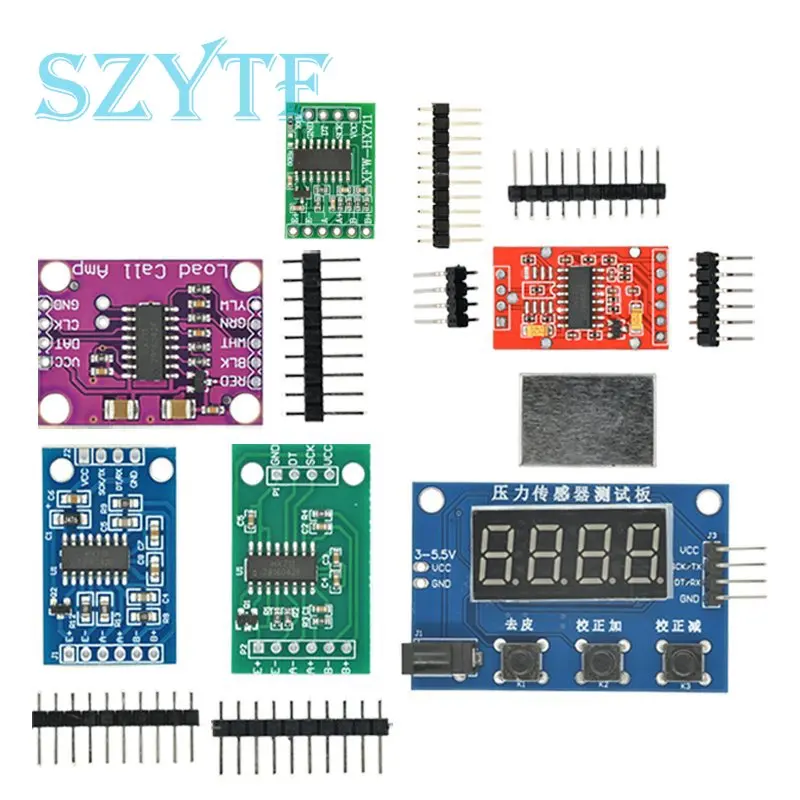

1. Descripción del producto
Este módulo utiliza 24 chips convertidores A/D de alta precisión hx711. Está especialmente diseñado para el diseño de báscula electrónica de alta precisión, con dos canales de entrada analógica, la integración interna de 128 veces el amplificador de ganancia programable. El circuito de entrada se puede configurar para proporcionar un puente de presión de tipo puente (como presión, modo de sensor de pesaje), es de alta precisión, de bajo costo es un módulo frontal de muestreo ideal.

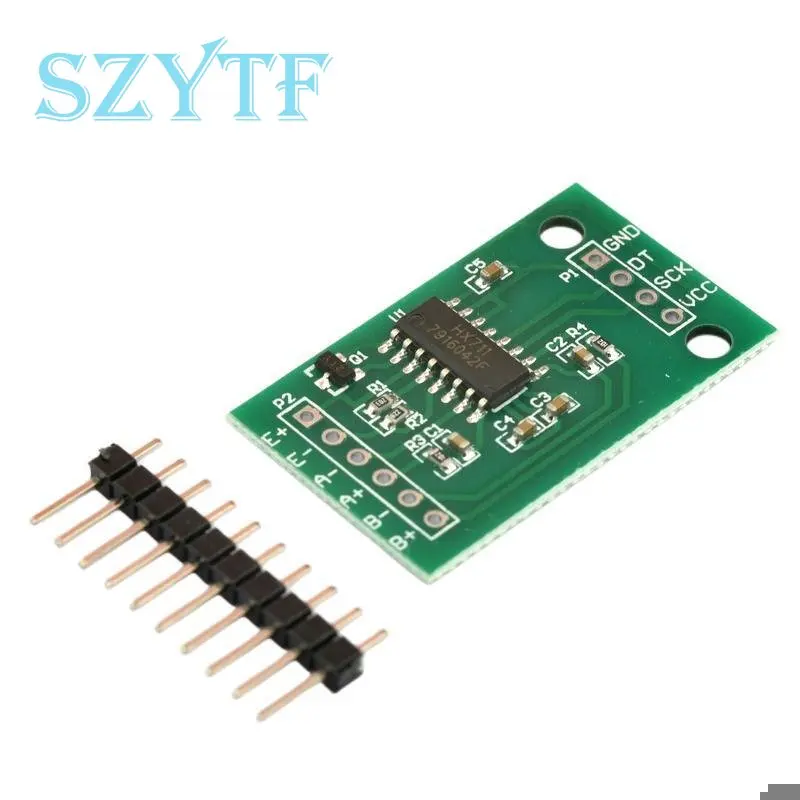

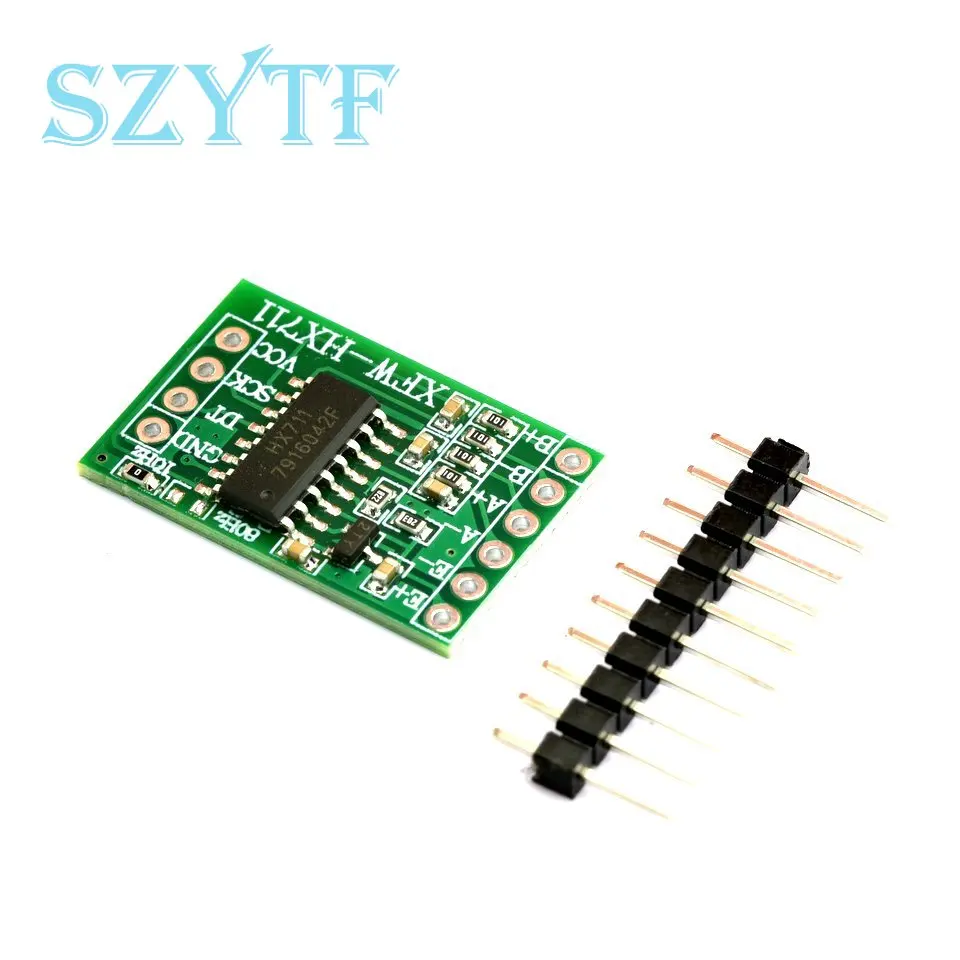

2. Placa verde grande
Características:
Dos canales de entrada diferenciales seleccionables
PGA activo de bajo ruido en el chip con ganancia seleccionable de 32, 64 y 128
Regulador de fuente de alimentación en chip para célula de carga y fuente de alimentación analógica ADC
Oscilador en chip que no requiere componentes externos con cristal externo opcional
Reinicio de encendido en chip
Control digital simple e interfaz de serie: controles impulsados por pin, no se requiere programación.
Velocidad de datos de salida seleccionable 10SPS o 80SPS
Rechazo de suministro simultáneo de 50 y 60Hz
Consumo de corriente incluido el regulador de fuente de alimentación analógico en Chip: funcionamiento normal 1,5 mA, apagado 1uA
Rango de voltaje de suministro de operación: 2,6 ~ 5,5 V
Rango de temperatura de funcionamiento:-20 grados ~ + 85 grados

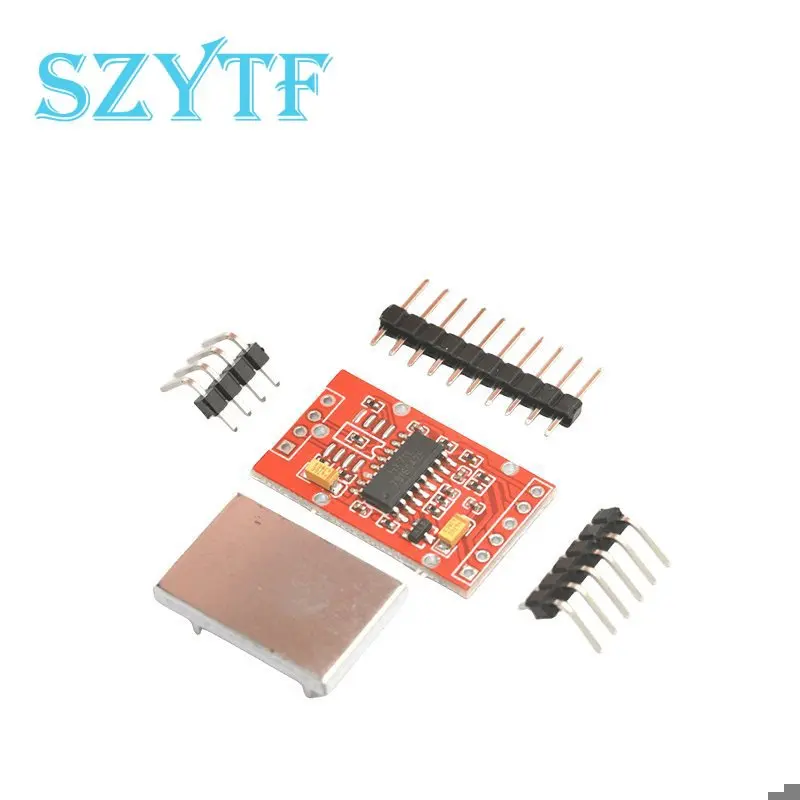

3. Placa roja más escudo
Características:
Voltaje de funcionamiento del módulo: 4,8-5,5 V
Corriente típica de 1,6 mA
Con Escudo de metal, fuerte anti-interferencia, posición reservada de la CPU (STC15F104), puede actualizar el desarrollo secundario.
Dos formas de elegir entrada diferente
Amplificador programable de bajo ruido en chip con ganancias opcionales de 32, 64 y 128
El circuito regulador de voltaje en chip puede suministrar energía directamente a sensores externos y al convertidor A/D en chip
El oscilador de reloj en CHIP no requiere ningún dispositivo externo, y también puede usar un oscilador de cristal externo o un reloj si es necesario
Encendido del circuito de reinicio automático
Control digital simple y comunicación en serie: todo el control por entrada de pin, registro en el chip sin programación
Puede elegir la velocidad de salida de datos de 10Hz o 80Hz, supresión síncrona de interferencia de fuente de alimentación de 50Hz y 60Hz
Consumo de energía (incluido el circuito de alimentación regulado): corriente de trabajo típica: 1,7 mA, corriente de apagado: 1μA
Rango de voltaje de trabajo: 2,6 ~ 5,5 V
Rango de temperatura de funcionamiento: -20 ~ + 85 ℃

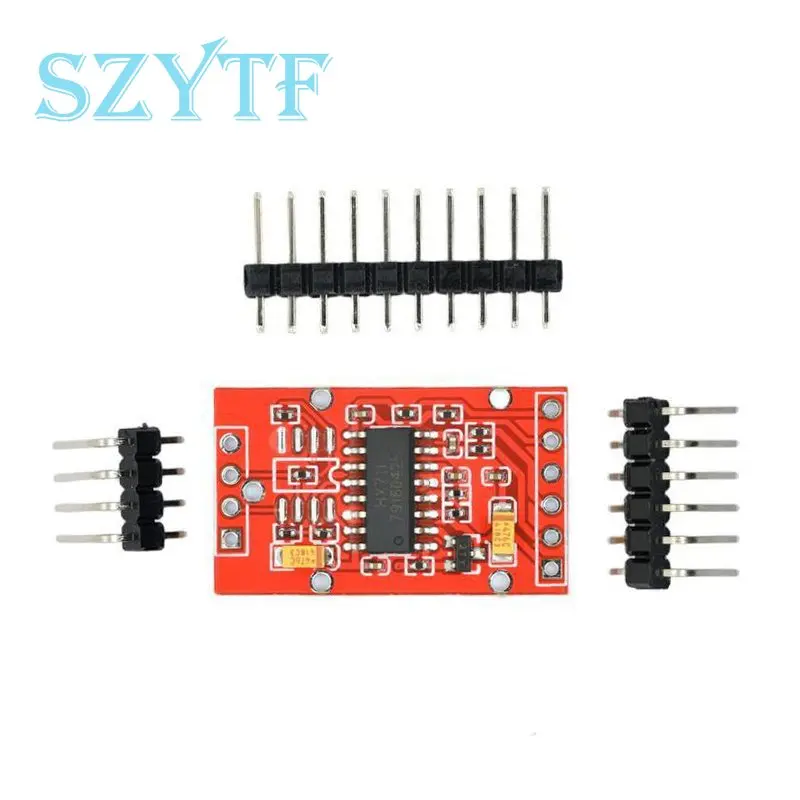

4. Escudo PRO plus
Descripción del módulo:
Voltaje de funcionamiento del módulo: 4,7-5,5 V
La corriente típica es de 12mA
El canal A corresponde al pin de entrada diferencial de este módulo es A + A-
El rango de voltaje diferencial de entrada para el canal A es ± 40mv a 64 de ganancia y ± 20MV a 128 de ganancia.
El canal B corresponde al pin de entrada diferencial B + B-, el rango de voltaje diferencial de entrada del canal B a 32 de ganancia es ± 80mV.
Características:
Con protector de metal, fuerte anti-interferencia, condensador integrado de 2 47uF, material suficiente.
Microordenador integrado de un solo chip, 29 instrucciones, potente, ampliamente utilizado. Ahorre el tiempo de desarrollo inferior, propicio para un rápido desarrollo de productos.
Dos formas de elegir entrada diferente
Amplificador programable de bajo ruido en chip con ganancias opcionales de 32, 64 y 128
El circuito regulador de voltaje en chip puede suministrar energía directamente a sensores externos y al convertidor A/D en chip
Comunicación serial RS232 simple: todo el control por entrada de PIN.
Puede elegir la velocidad de datos de salida de 10Hz o 80Hz
Supresión síncrona de interferencias de la fuente de alimentación de 50Hz y 60Hz
Consumo de energía (incluido el circuito de alimentación regulado):
Corriente de funcionamiento típica: 12mA
Rango de voltaje de trabajo: 4,7 ~ 5,5 V
Rango de temperatura de funcionamiento: -20 ~ + 85 ℃

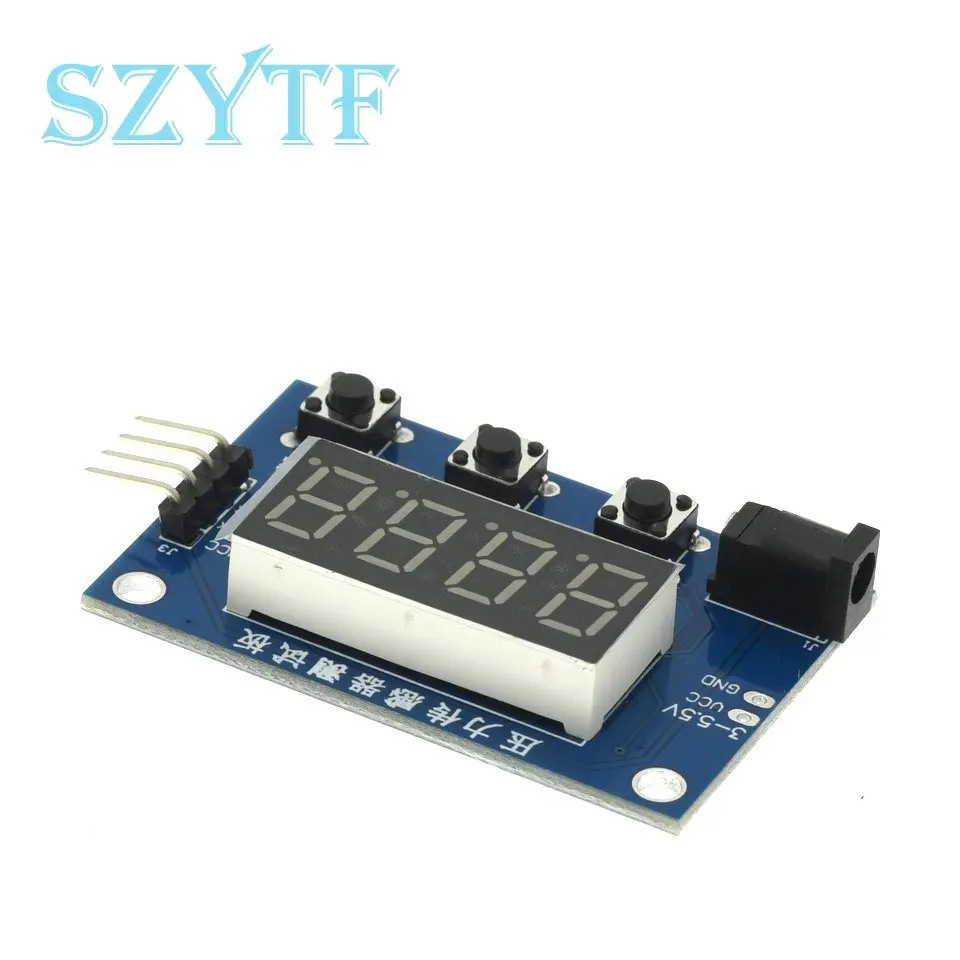

5. Pantalla de tubo digital
Nota:
El módulo está diseñado para un amplio voltaje y el rango de fuente de alimentación es de 3 ~ 5,5 V CC. Hay dos modos de fuente de alimentación. Fuente de alimentación del cable USB o cableado propio (con puerto).
Nota: el módulo de visualización del tubo Nixie no viene con un cable de alimentación. Si necesita una fuente de alimentación USB, cómprela usted mismo.
Especificaciones del cable USB: cable de alimentación USB a DC3.5mm
El módulo se conecta primero con el sensor de presión y luego se enciende para su uso. Después de conectarse con el sensor de presión, se requiere calibración. Tablero con pelado, calibración y otras funciones. Los parámetros se guardan con la alimentación apagada y no es necesario volver a calibrar para un uso futuro.
El uso de 4 pantallas de tubo digital. Puede mostrar 9999G. Se puede conectar con el sensor de presión de 5KG o 10KG de uso común. En general, la precisión del sensor en el rango de 5kg fluctúa alrededor de 1g. Si la fluctuación es grande, puede deberse a la inestabilidad de la fuente de alimentación. (Se requiere calibración y calibración después de la conexión)

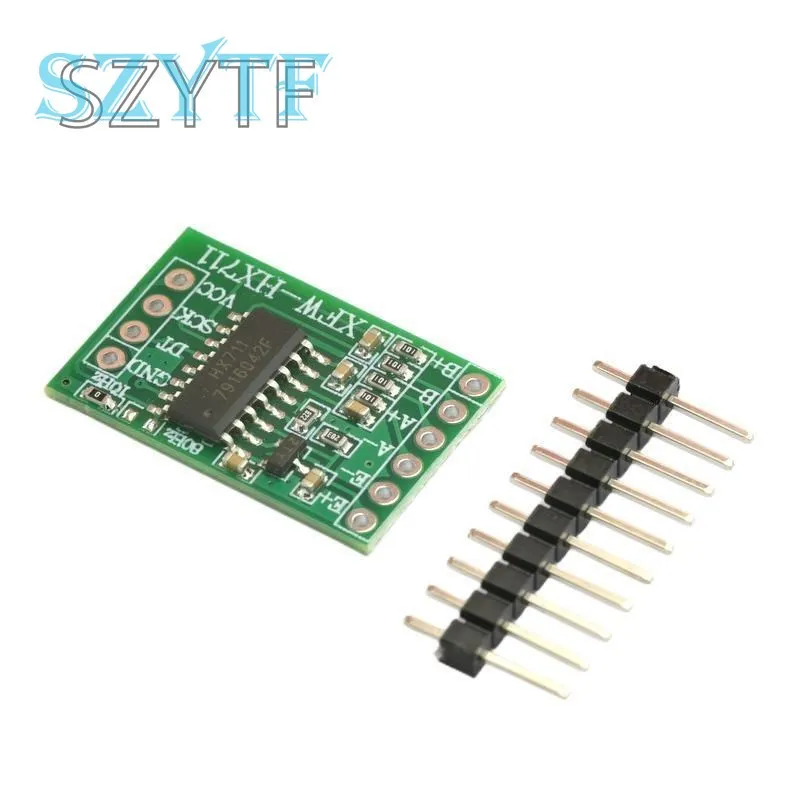

6. Mini verde

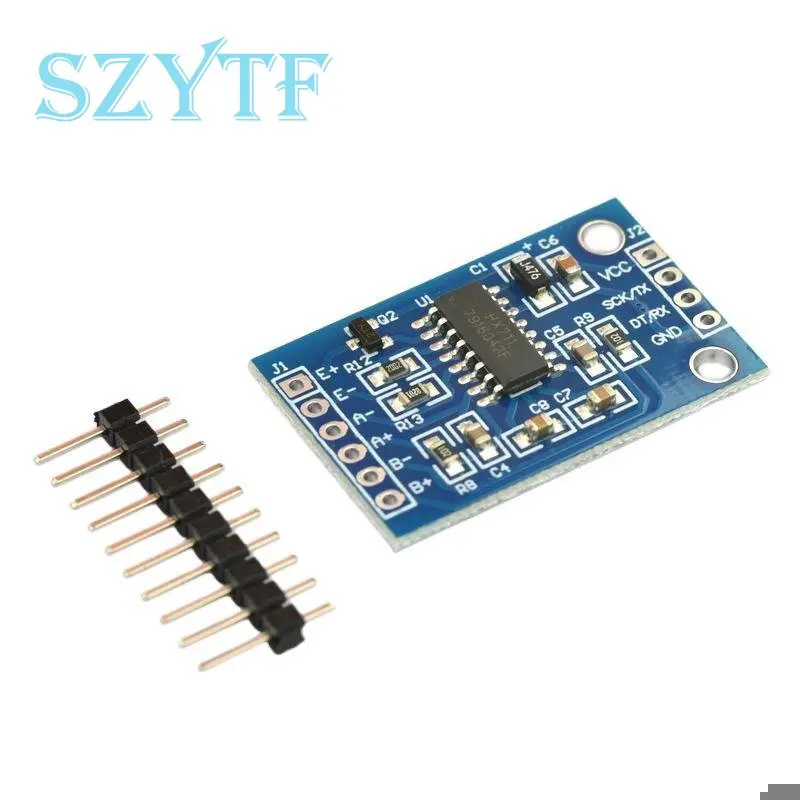

7. Plato azul grande
Características:
Velocidad de baudios predeterminada: 9600bps Bit de parada: 1 bit Longitud total del Protocolo: 10 bytes
Nuevo condensador de tantalio grande negro de 47UF, la estabilidad se mejora significativamente.
Microordenador de chip único incorporado, pelado, corrección y otro control de instrucciones N, potente. Ahorre tiempo de desarrollo subyacente.
El circuito regulador de voltaje del chip HX711 puede suministrar energía directamente al sensor de presión externo.
Comunicación en serie simple, computadora de conexión TTL a USB para transmisión de datos, muy conveniente.
Puede suprimir sincrónicamente la interferencia de potencia de 50Hz y 60Hz.
Consumo de energía muy pequeño, corriente de trabajo típica 12mA.
Rango de voltaje de trabajo: DC 4,7 ~ 5,5 V.
Rango de temperatura de funcionamiento: -20 ℃ ~ + 85 ℃

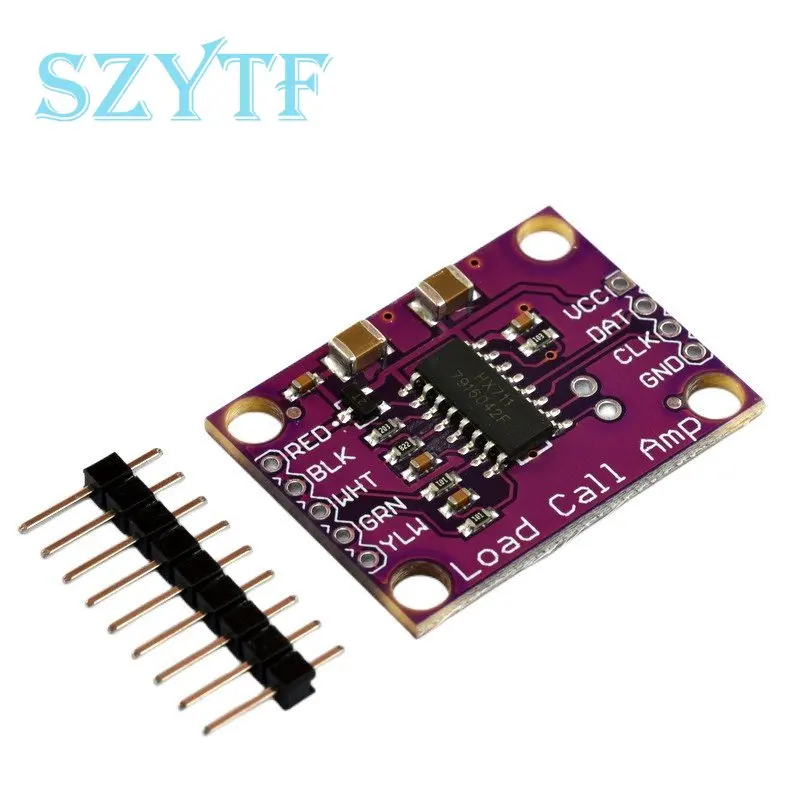

8. Alta precisión
Características:
Dos entradas diferenciales alternativas
Amplificador programable de bajo ruido en chip con ganancia opcional de 64 y 128
El circuito regulador de voltaje en chip proporciona energía directamente a sensores externos y convertidores A/D en chip
El oscilador de reloj en CHIP no requiere ningún dispositivo externo, y también puede usar un oscilador de cristal externo o un reloj si es necesario
Encienda el circuito de reinicio automático
Control digital simple y comunicación en serie: todos los controles se ingresan por pines y los registros en el chip no necesitan programarse
Se puede seleccionar una velocidad de datos de salida de 10Hz o 80Hz
Supresión síncrona de interferencias de la fuente de alimentación de 50Hz y 60Hz
Consumo de energía (incluido el circuito de alimentación regulado): corriente de trabajo típica: 1,7 mA, corriente de apagado: 1μA
Rango de voltaje de funcionamiento: 2,6 ~ 5,5 V
Rango de temperatura de funcionamiento: -20 ~ + 85 ℃
Encapsulación SOP-16 de 16 pines
