Descripción

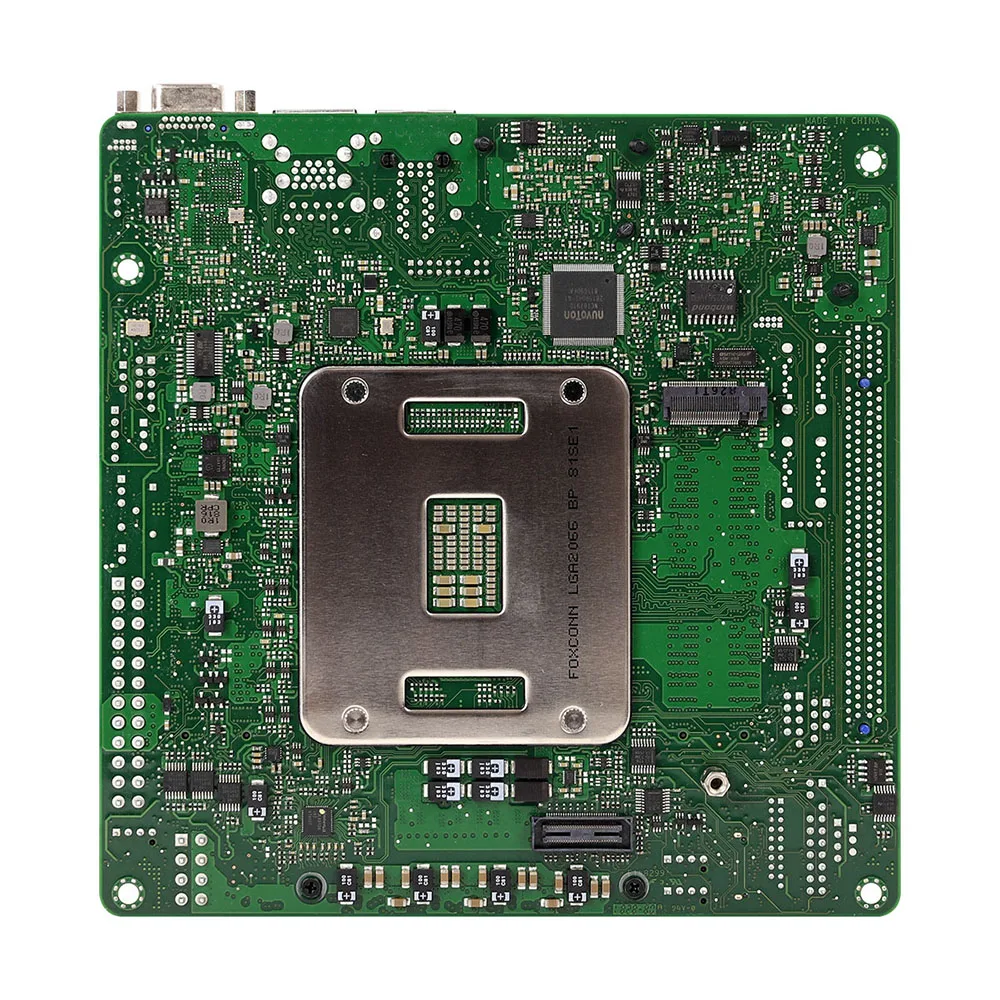

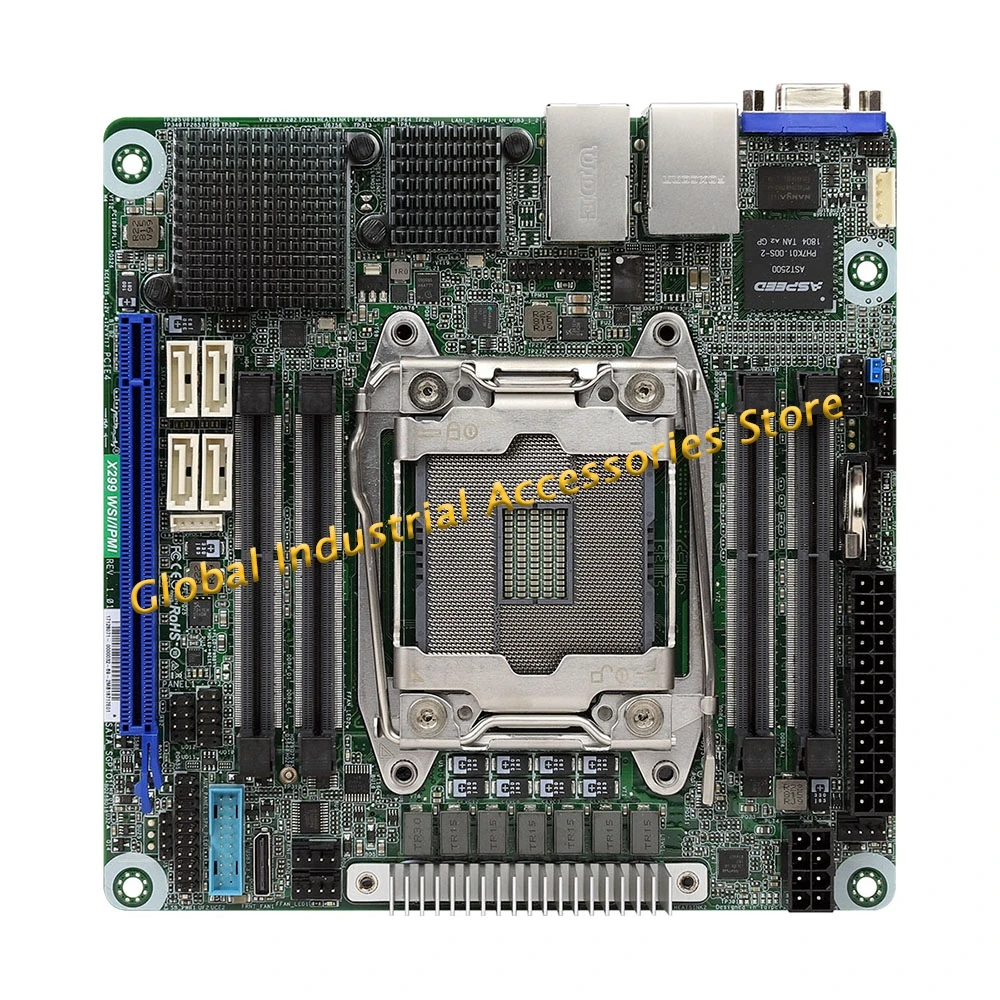

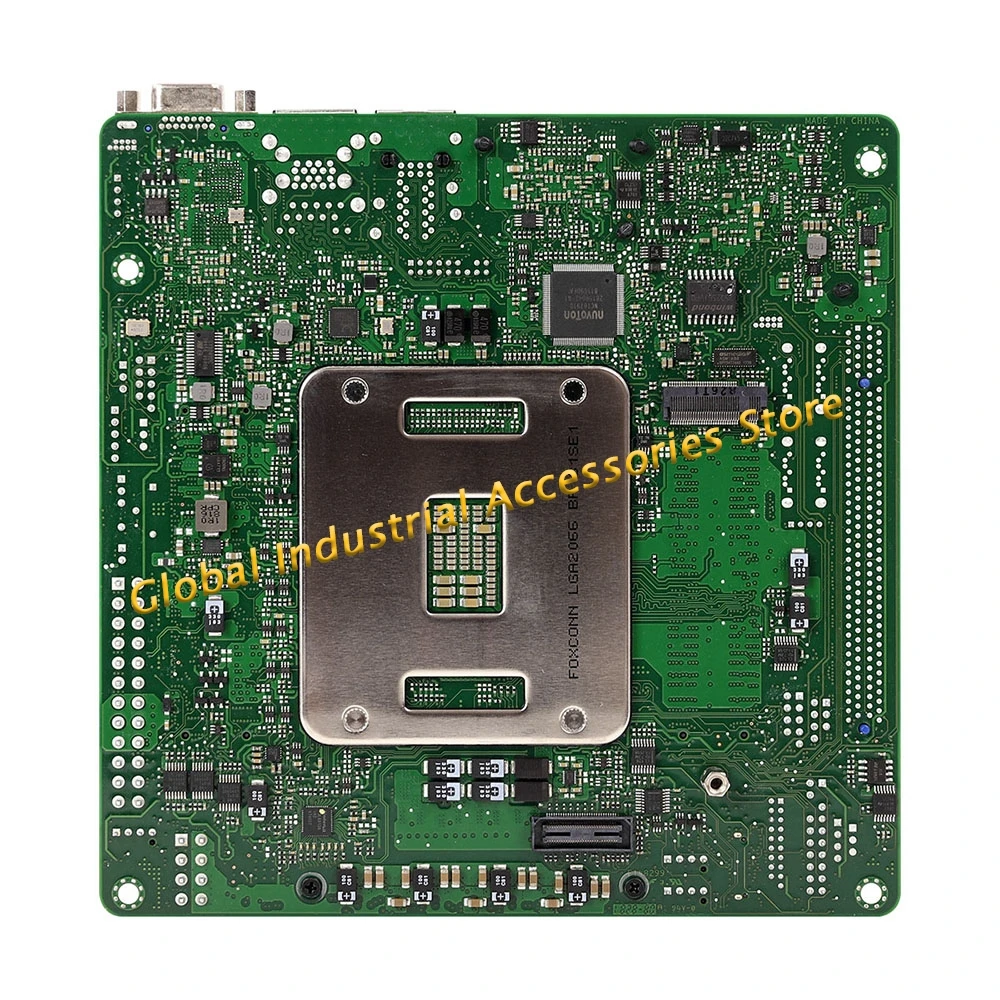

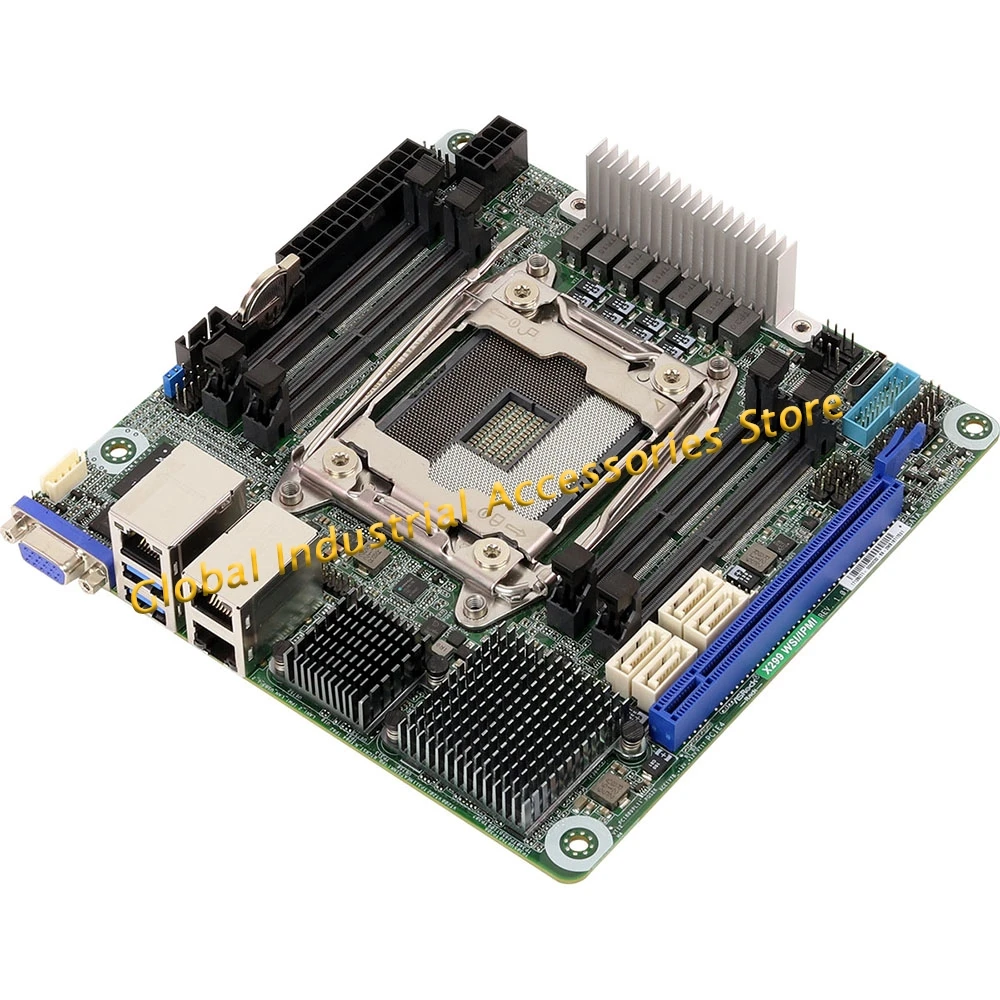

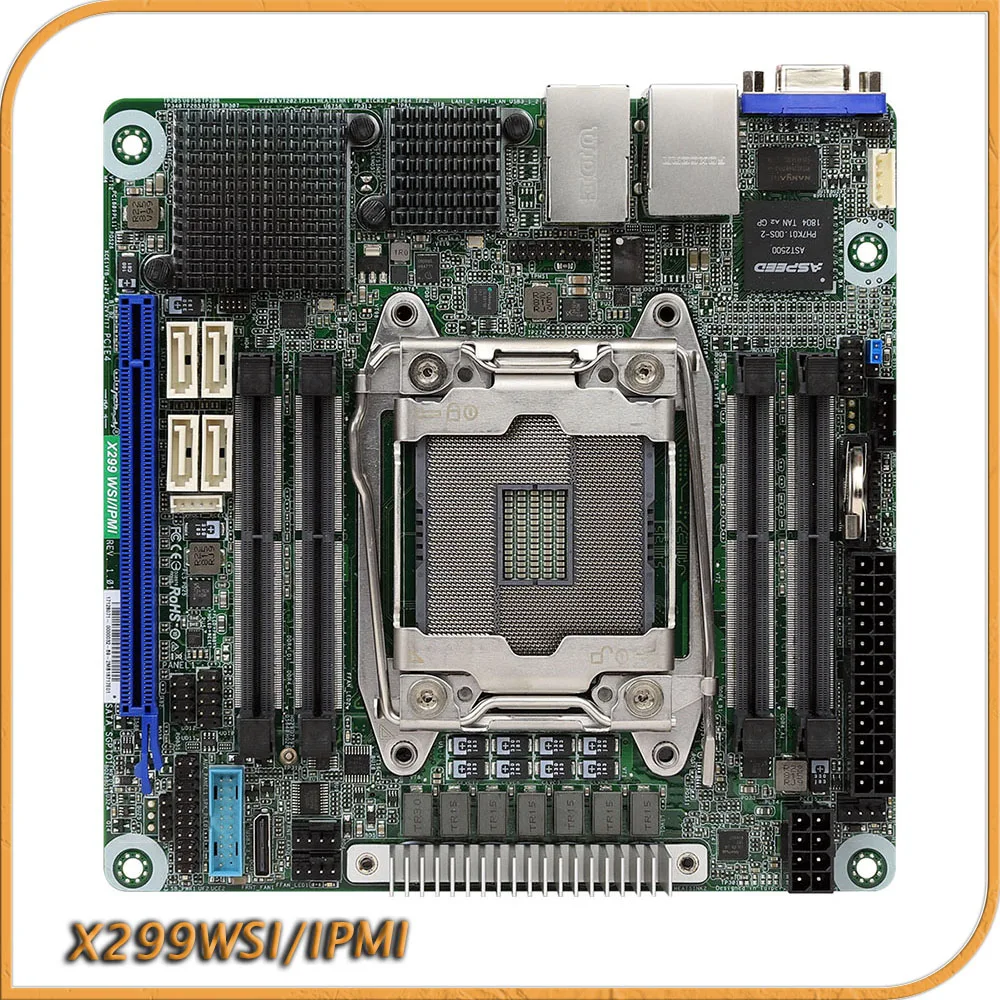

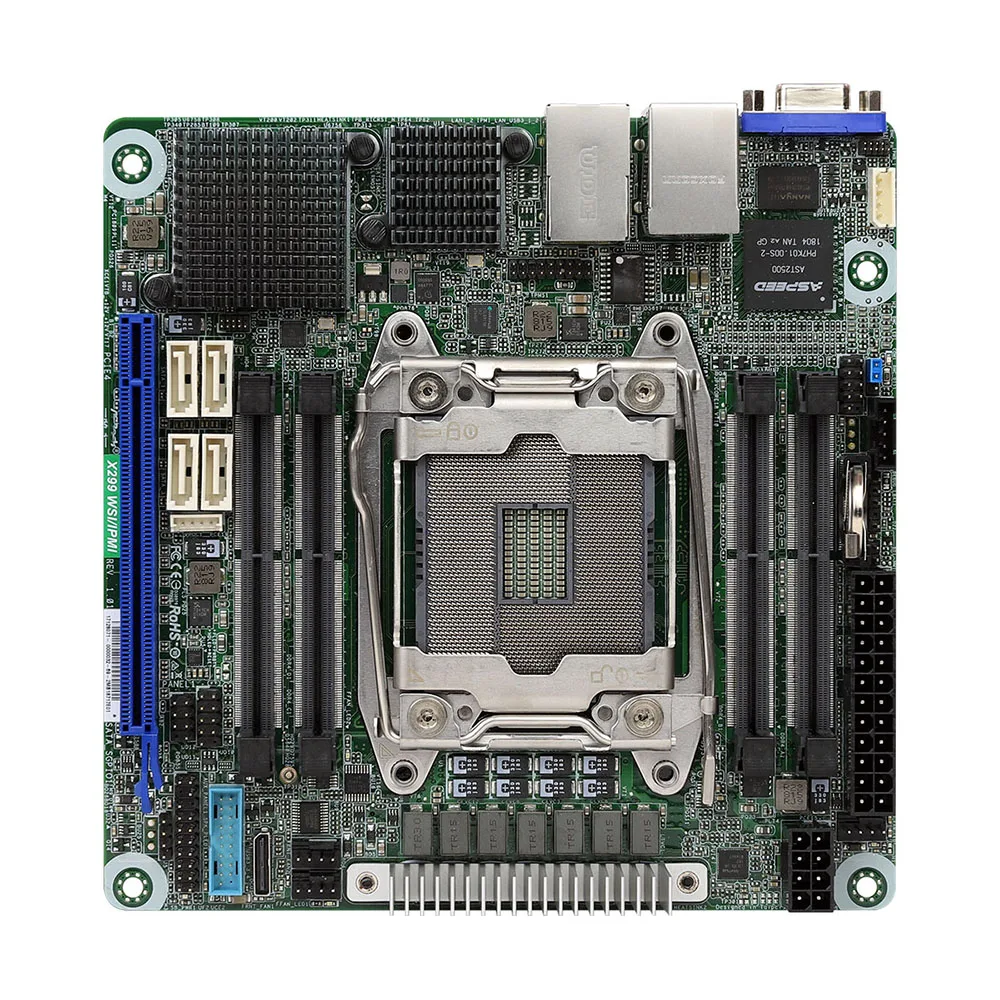

Para ASROCK Rack X299WSI/IPMI LGA2066 Mini placa de servidor
Información física
tipo
- Mini ITX
dimensión
- 6,7 "x 6,7" (170,2 mm x 170,2 mm)
Sistema de procesador
CPU
®
Enchufes
- Enchufe único R4 (LGA 2066)
*Utilice un enfriador de CPU de tipo estrecho
conjunto de chips
®
Memoria del sistema
capacidad
- 4 ranuras DIMM
tipo
*
- Admite salida ECC DDR4 2666/2400/2133**.
*Por favor revise nuestro QVL antes de instalarlo.
**.Se puede instalar pero sin función ECC.
cada unoDIMMsustentanteDIMMdimensión
*,16GB, 8GB, 4GB
*32 GB compatibles únicamente con la CPU Cascadelake-X
voltaje
-1.2V
Ranura de expansión
PCIe x 16
-SLOT4: PCIe3.0 x16
tienda
SATAcontrolador
- X299: 4x SATA3 6Gb/s
OCuLink para U.2
- 1 (de PCH)
Ethernet
puerto
- 1000 /100 /10 Mbps
Controlador de red
- 2 x RJ45 GLAN por Intel ®i350
- Soporta Wake-On-LAN
- Soporta Ethernet 802.3az de bajo consumo
- Admite LAN dual con función de Teaming
- Soporta PXE
Función de gestión
BMCcontrolador
- ASPEED AST2500: Interfaz de administración de plataforma inteligente (IPMI) 2.0 con Ikvm,soporte vMedia
IPMIindependienteGLAN
- 1 x Realtek RTL8211E para gestión dedicada GLAN
Característica
revelar
controlador
- ASPEADO AST2500
Memoria de vídeo
- DDR4 4GB

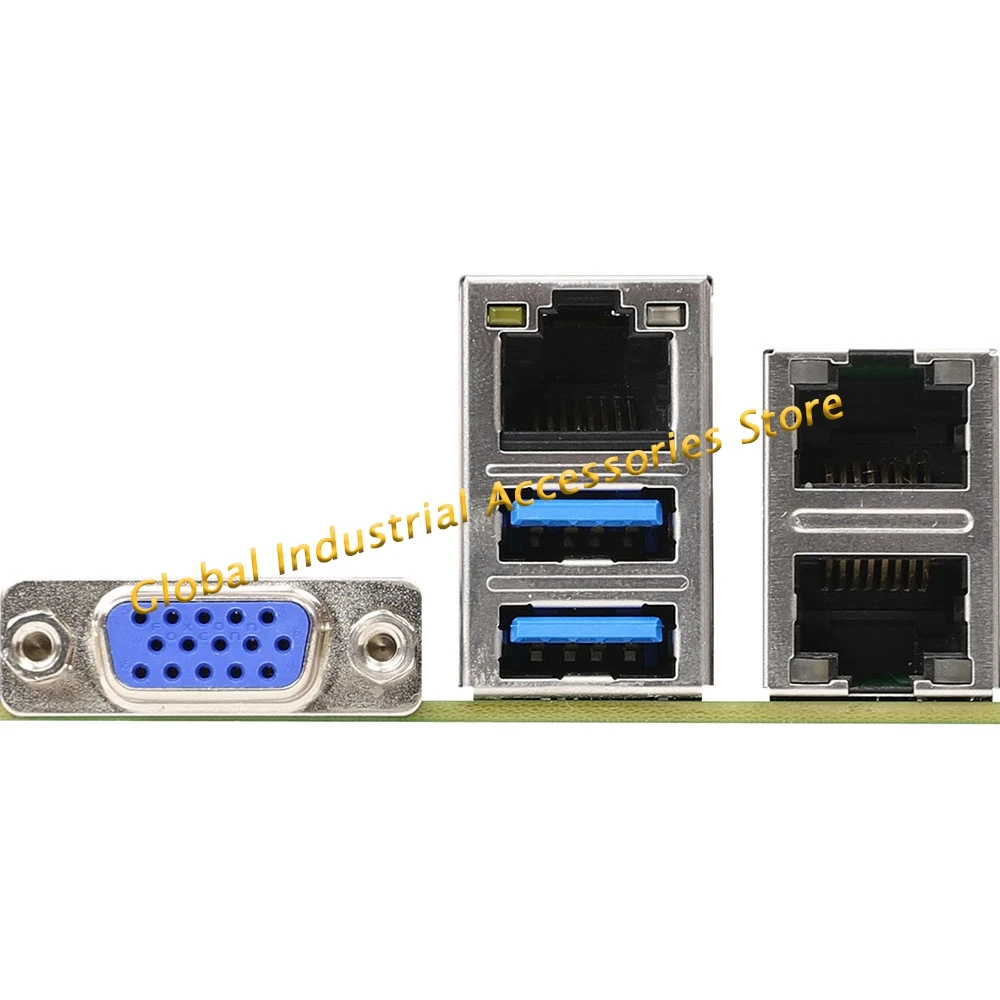

Panel lateral traseroE/Spuerto
PS/2Teclado/Ratón
- N/A
VGApuerto
- 1 x Sub D
USB 3.0puerto
-2
Interfaz de red
Interfaz incorporada
Zócalo de puerto serie
- 1 (desde SIO)
M.2
- 1 ranura
Adaptador de panel auxiliar
- 1 (incluye intrusión del chasis, botón de ubicación y LED, LED LAN frontal)
TR1puerto
-1
TPMpuerto
-1
IPMBpuerto
-1
Interfaz del ventilador
- 3 ventiladores (sistema 1CPU/2)
ATXFuente de energía
- 1x (24 pines) + 1x (8 pines) )
USB 3.2 (Gen1)conector
-1 (compatible con 2 USB3.0)
NMIBotón
-1
Panel frontal
- 1(rst, pwrbtn, hddled, pwrled)
altavoz
- 1 (4 pines)
CMOS transparente
-1
SistemaBIOS
BIOStipo
- BIOS legales AMI UEFI de 256Mb
BIOSCaracterística
- Plug and Play (PnP)
- Eventos de despertar del cumplimiento de ACPI 2.0
- Soporte SMBIOS 2.8.0
- Flash instantáneo en rack ASRock
Monitoreo de hardware
temperatura
- Detección de temperatura de la CPU
- Detección de temperatura del sistema
- Detección de temperatura del lado de la tarjeta
- Detección de temperatura del sistema TR
ventilador
- Tacómetro de ventilador CPU/trasero/delantero
- Ventilador silencioso de la CPU (permite el ajuste automático de la velocidad del ventilador del chasis según la temperatura de la CPU)
- Control de varias velocidades del ventilador CPU/trasero/delantero
voltaje
- Monitoreo de voltaje:
Sistema operativo de soporte
Sistema operativo
Microsoft ®Ventanas ®
- Ventanas ®10 (64 bits)
Utilice el medio ambiente
temperatura
Temperatura de funcionamiento: 10°C ~ 35°C / Temperatura sin funcionamiento: -40°C ~ 70°C
Las especificaciones pueden cambiarse sin previo aviso.
Lista de soporte de memoria
tipo
velocidad
RAM
capacidad
proveedor
módulo
Número de modelo
célula
DDR4
2666
SODIMM
8 GB
A-DATOS
AD4S266638G19-BSSC
K4A8G085WC BCTD
Seg
DDR4
2666
SODIMM
8 GB
Reyston
KVR26S19S8/8
8QE75D9VPP
Micrón
DDR4
2666
SODIMM ECC
32 GB
Samsung
M474A4G43MB1-CTDQ
901 K4A8G085WMBCTD
Seg
DDR4
2666
SODIMM
16 GB
Crucial
CT16G4SFD8266.16 pies1
7KE75D9VPP
Micrón
DDR4
2400
SODIMM ECC
8 GB
A-DATOS
AD4B240038G17-BHYA
H5AN8G8NAFR UHC
Hipo
DDR4
2400
SODIMM ECC
8 GB
Reyston
KVR24SE17S8/8MA
6KA77D9SRJ
Micrón
DDR4
2133
SODIMM
8 GB
G-RAM
GD4HY8GS2133RF-TFC
H5AN4G8NMFR
Skhynix
DDR4
2133
SODIMM ECC
4 GB
Reyston
KVR21SE15S8/4
H5AN4G8NMFR
Hipo
