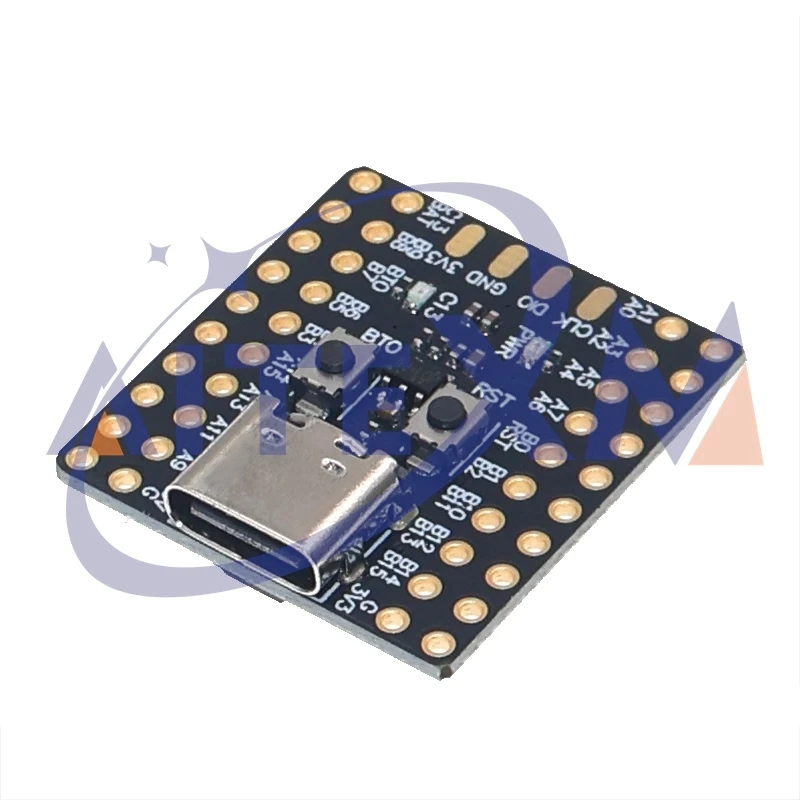

Mini placa de desarrollo STM32F103C8T6 CH340 STM32F103, placa central de microcontrolador, arquitectura ARM, sistema mínimo Correx-M3

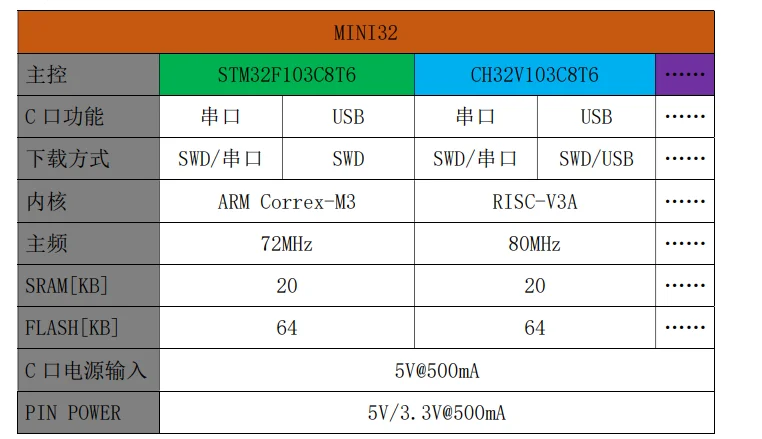

MINI32 diseña y fabrica placas centrales basadas en STM32F103C8T6, centrándose en puertos de pequeño volumen y TYPE-C
Transmisión de datos (seja puerto serie o USB), MINI32 puede descargar programas a través del puerto serie integrado.El pequeño volumen es el mismo que

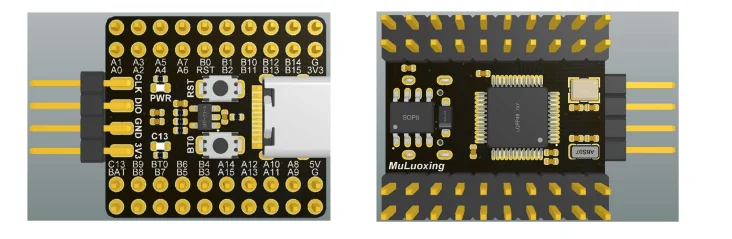

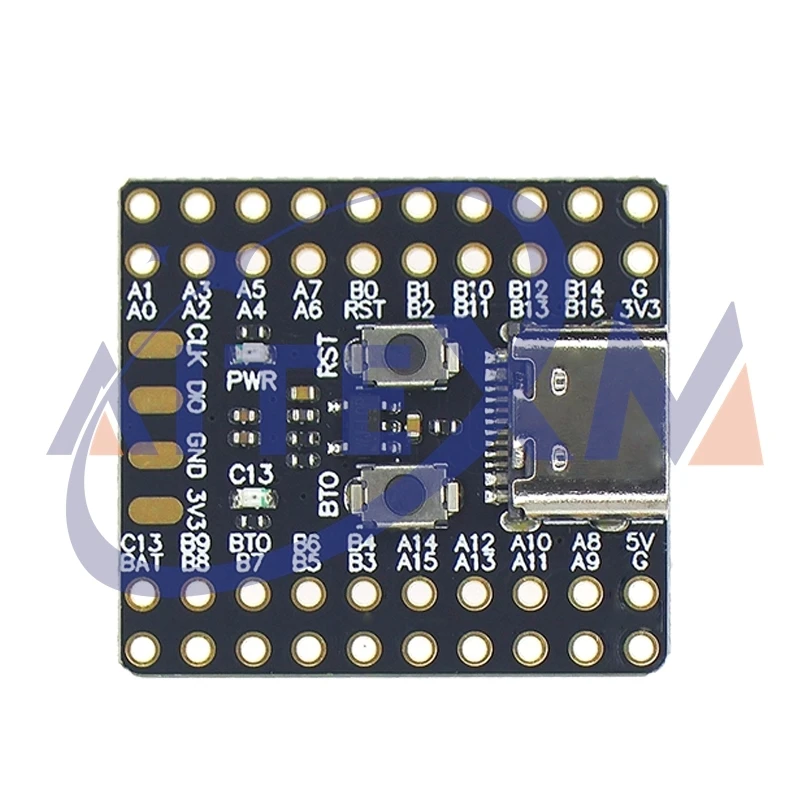

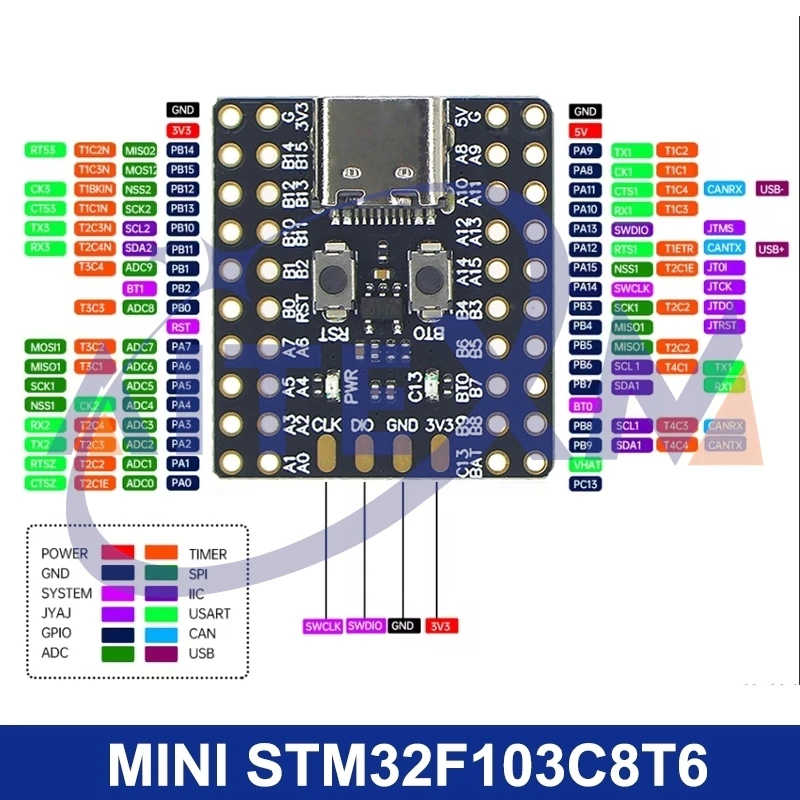

Saque todos los puertos IO en ambos lados de la fila de agujas y saque por separado el puerto de descarga SWD (ambos lados de los puertos IO de la fila de agujas se sacan simultáneamente)
Aplicable a espámenes de control de volumen pequeño.

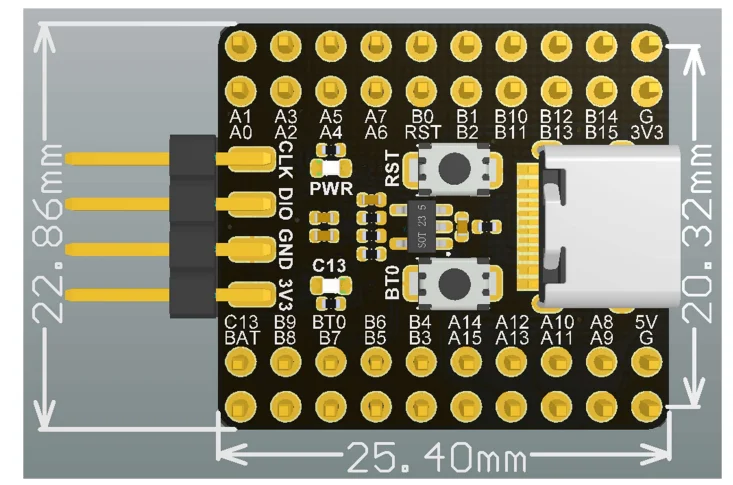

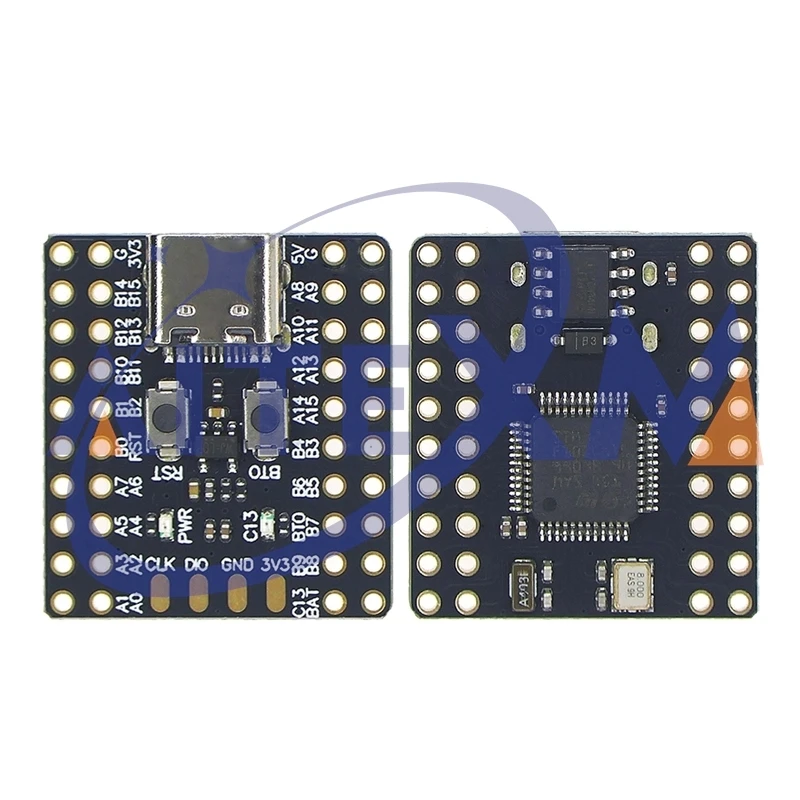

Dimensiones externas de la PCB (excluyendo el puerto de descarga SWD): 25,40 * 22,86 mm (100 mil=2,54 mm);
Espaciado entre PIN: 2,54 mm;
La distancia entre las filas de agujas en ambos lados: 15,24 mm (600 mil) en el lado interior y 20,32 mm (800 mil) en el lado exterior.

Acerca de la selección de la función del puerto TYPE-C

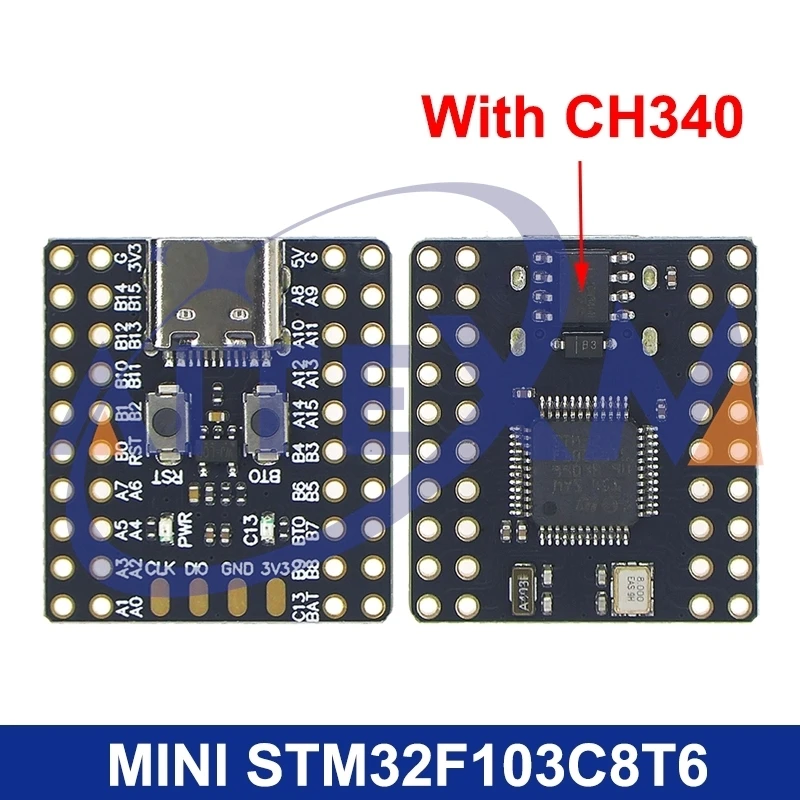

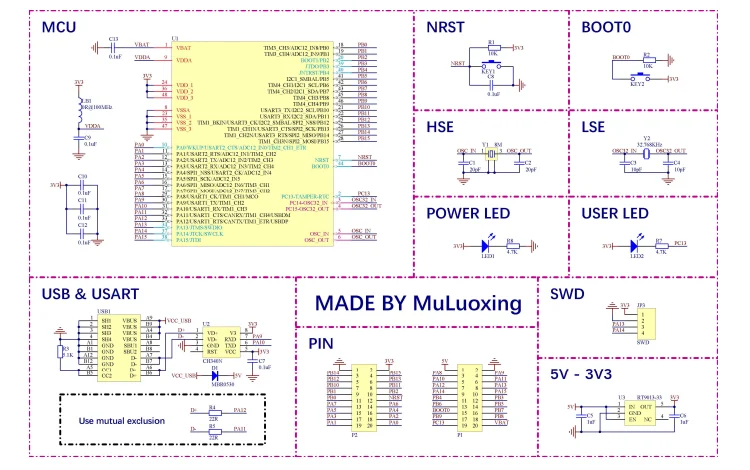

La placa central busca un tamaño pequeño con un diseño de puerto único TYPE-C, y las funciones de puerto USB y serie son opcionales y mutuamente exclusivas. Excluyendo el diseño, al soldar U2 (CH340N) y no soldar R4 y R5, el puerto C se utiliza como función de comunicación en serie, al soldar R4 y R5 sin soldar U2 (CH340N), el puerto C se utiliza como función de comunicación USB.
Acerca del diseño de hardware del puerto CC TYPE-C
Tanto los pines CC1 como CC2 están suspendidos: solo se puede utilizar el cable de datos USBA a TYPE-C para el suministro de energía.
Cortocircuito en los pines CC1 y CC2 y resistencia extraíble de 5.1K: utilice una fuente de alimentación de carga rápida y un núcleo EMARK simultáneamente
El cable de datos de doble puerto C del chip no se alimentará y todas las demás configuraciones se podrán alimentar normalmente.
Los pines CC1 y CC2 bajan las resistencias 5,1K respectivamente: diseño estándar, ambos se pueden alimentar y se recomienda su uso.
Nota: El diseño real debe considerar factores como el diseño de PCB, escenarios de uso y costos.Por favor diseñe según sus necesidades.

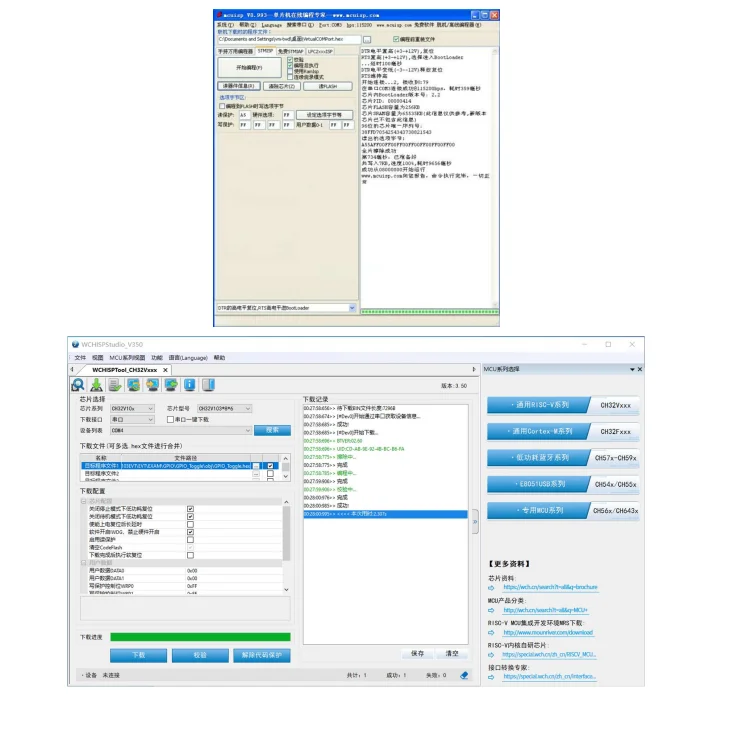

Acerca de la descarga del puerto serie
Ingrese al modo BOOT:
Entrada en caliente: mantenga presionados los botones de reinicio y BOOT simultáneamente, primero suelte el botón de reinicio durante aproximadamente 1 segundo, luego suelte el botón BOOT
Presione el botón para ingresar al modo de descarga BOOT.
Entrada en frío: Mantenga presionado el botón BOOT, luego conecte la alimentación USB durante aproximadamente 1 segundo, luego suelte el botón BOOT para ingresar
Modo de descarga BOOT.
Interfaz de descarga del puerto serie STM32/CH32:
