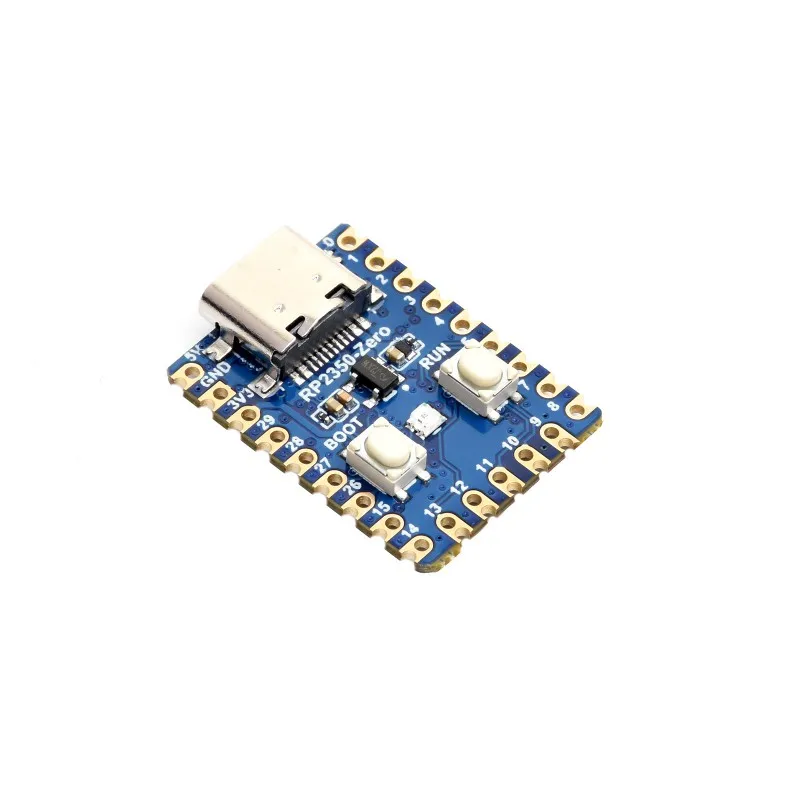

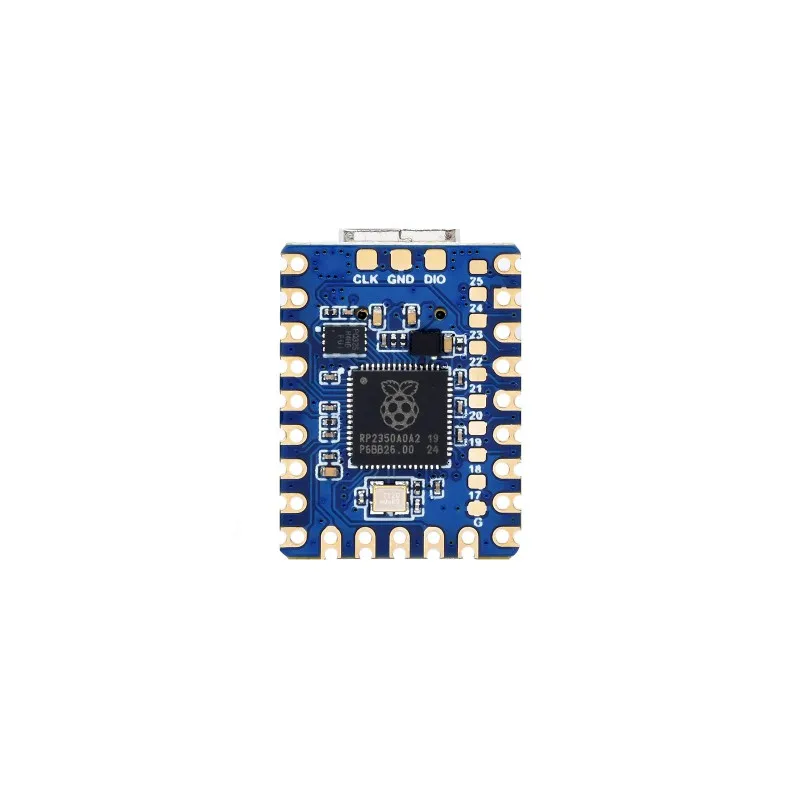

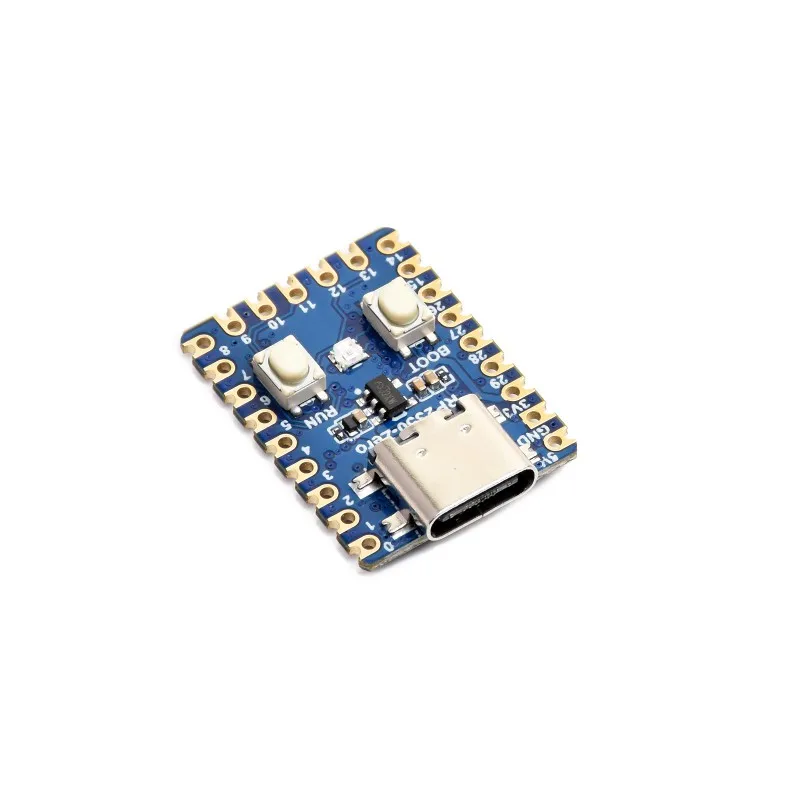

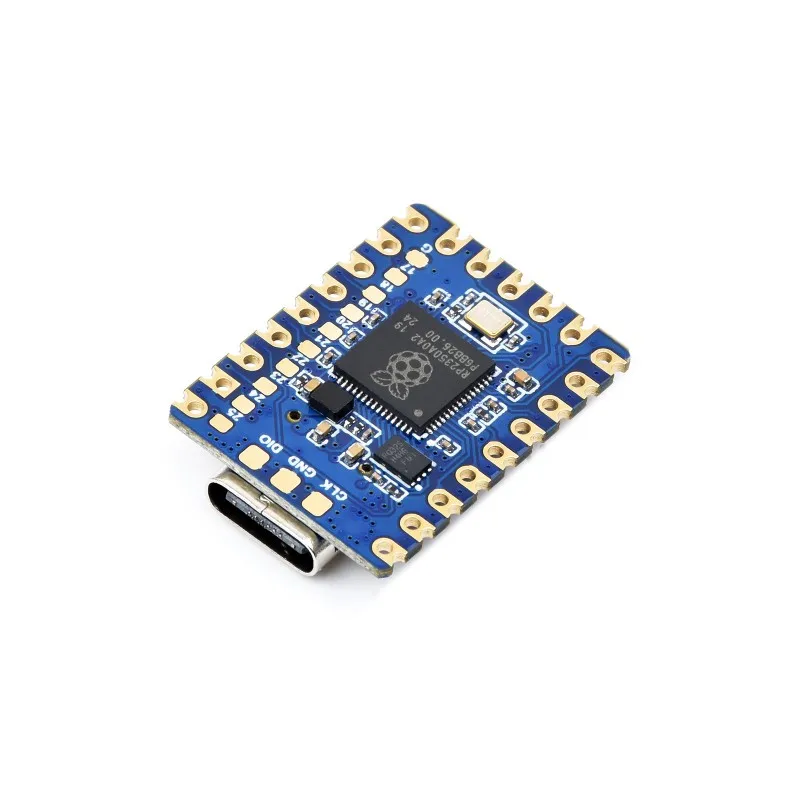

Mini placa de desarrollo RP2350-Zero, basada en el microcontrolador Raspberry Pi de doble núcleo y doble arquitectura

una placa MCU tipo Pico basada en Raspberry Pi RP2350A

Módulo almenado, adecuado para aplicaciones SMD.

• Chip microcontrolador RP2350A diseñado por Raspberry Pi en el Reino Unido

• Adopta un diseño único de doble núcleo y arquitectura dual: procesador Arm Cortex-M33 de doble núcleo y procesador Hazard 3 RISC-V de doble núcleo, reloj flexible que funciona hasta 150 MHz

• 520 KB de SRAM y 4 MB de memoria Flash integrada

• Conector tipo C, lo mantiene actualizado, más fácil de usar

• El módulo almenado permite soldar directamente a las placas portadoras.

• USB 1.1 con soporte para dispositivos y host

• Modos de suspensión y inactividad de bajo consumo

• Programación de arrastre y solte mediante almacenamiento masivo a través de USB

• 29 × pines GPIO multifunción (20 × mediante pinaje de borde, otros mediante puntos de soldadura)

• 2 × SPI, 2 × I2C, 2 × UART, 4 × ADC de 12 bits, 24 × canales PWM controlables

• Reloj y temporizador precisos en chip

• Sensor de temperatura

• Bibliotecas aceleradas de punto flotante en chip

• 12 × máquinas de estado de E/S programables (PIO) para soporte de periféricos personalizados

SDK completo, recursos de desarrollo, tutoriales para ayudarle a comenzar fácilmente

Adopta un procesador Arm Cortex-M33 de doble núcleo y un procesador Hazard 3 RISC-V de doble núcleo, reloj flexible que funciona hasta 150 MHz

Función de pin configurable, permite un desarrollo e integración flexibles

PRODUCTO

Chip regulador de voltaje

USB

Flash

Conector de batería de litio

LCD integrado

Chip RP2350

Frambuesa Pi Pico 2

CC-CC, 800 mA

Micro USB

4 MB

-

-

Versión tipo C.

LDO, 800mA

Tipo-C

4 MB

-

-

Versión del puerto ETH.

LDO, 800mA

Tipo-C

4 MB

-

con puerto Ethernet

Versión LCD redonda de 1,28 pulgadas.

LDO, 300mA

Tipo-C

4 MB

Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)

LCD IPS de 1,28 pulgadas

Versión LCD táctil redonda de 1,28 pulgadas.

LDO, 300mA

Tipo-C

16 MB

Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)

LCD táctil IPS de 1,28 pulgadas

Chip RP2040

Raspberry Pi Pico W

CC-CC, 3000 mA

Micro USB

2 MB

-

con WIFI

Raspberry Pi Pico WH

CC-CC, 3000 mA

Micro USB

2 MB

-

con WIFI

Raspberry Pi Pico

CC-CC, 800 mA

Micro USB

2 MB

-

-

Raspberry Pi Pico H

CC-CC, 800 mA

Micro USB

2 MB

-

-

Ver tipo A.

LDO, 500 mA

Tipo A

4 MB

-

-

Mini ver.

LDO, 800mA

Tipo-C

2 MB

-

-

Pequeña versión.

LDO, 500 mA

Adaptador de puerto tipo C separado

2 MB

-

Diseño de placa adaptadora separada, adaptando el puerto USB tipo C a través de FPC

Versión de matriz RGB.

LDO, 500 mA

Tipo-C

2 MB

-

Matriz LED RGB 5×5 integrada

BLE ver.

LDO, 300mA

Adaptador de puerto tipo C separado

2 MB

-

Admite Bluetooth 5.1, diseño de placa adaptadora separada, adaptando el puerto USB tipo C a través de FPC

Versión del puerto ETH.

LDO, 500 mA

Tipo-C

4 MB

-

con puerto Ethernet

LCD redondo de 0,99 pulgadas con estuche ver.

LDO, 500 mA

Tipo-C

2 MB

-

LCD IPS de 0,99 pulgadas, carcasa metálica CNC

Versión LCD redonda de 1,28 pulgadas.

LDO, 300mA

Tipo-C

2 MB

Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)

LCD IPS de 1,28 pulgadas

LCD redondo de 1,28 pulgadas con estuche ver.

LDO, 300mA

Tipo-C

2 MB

Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)

LCD IPS de 1,28 pulgadas, carcasa metálica CNC

Versión LCD táctil redonda de 1,28 pulgadas.

LDO, 500 mA

Tipo-C

16 MB

Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)

LCD táctil de 1,28 pulgadas

LCD táctil redondo de 1,28 pulgadas con estuche ver.

LDO, 500 mA

Tipo-C

16 MB

Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)

LCD táctil de 1,28 pulgadas, carcasa metálica CNC

Versión LCD táctil de 1,69 pulgadas.

LDO, 500 mA

Tipo-C

16 MB

Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)

LCD táctil de 1,69 pulgadas

Versión LCD de 0,96.

CC-CC, 1800 mA

Tipo-C

2 MB

Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)

LCD IPS de 0,96 pulgadas

Además ver.

CC-CC, 1800 mA

Tipo-C

4 MB/16 MB

Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)

-

Versión del puerto DVI.

LDO, 300mA

Tipo-C

16 MB

Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)

Interfaz DVI integrada, ranura para tarjeta TF y puerto PIO-USB

Cámara y versión LCD.

-

Tipo-C

16 MB

-

Cámara a escala de grises integrada y pantalla LCD IPS de 1,14 pulgadas
