Color
Descripción
Características

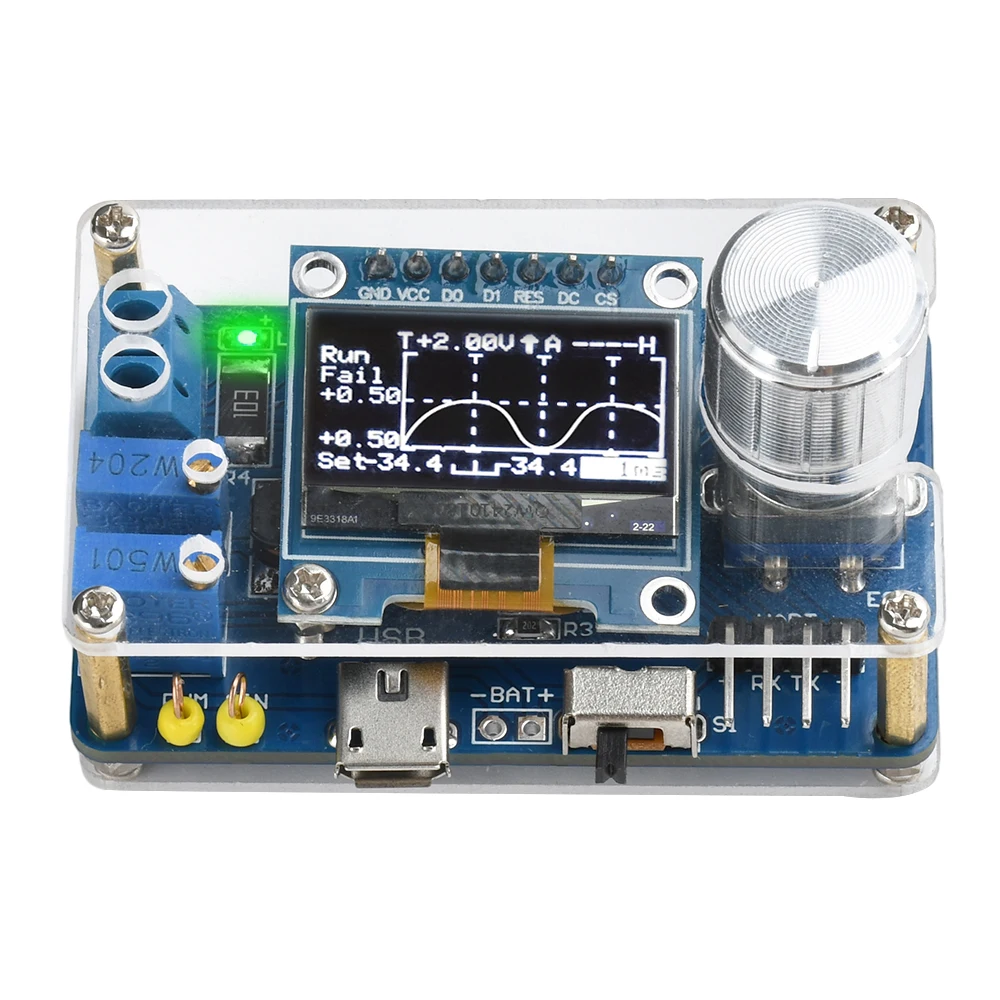

1.Luz indicadora: Por lo general, cuando la luz indicadora está encendida, indica que el muestreo está funcionando.
Hay tres modos de disparo: modo automático, modo normal y modo único.

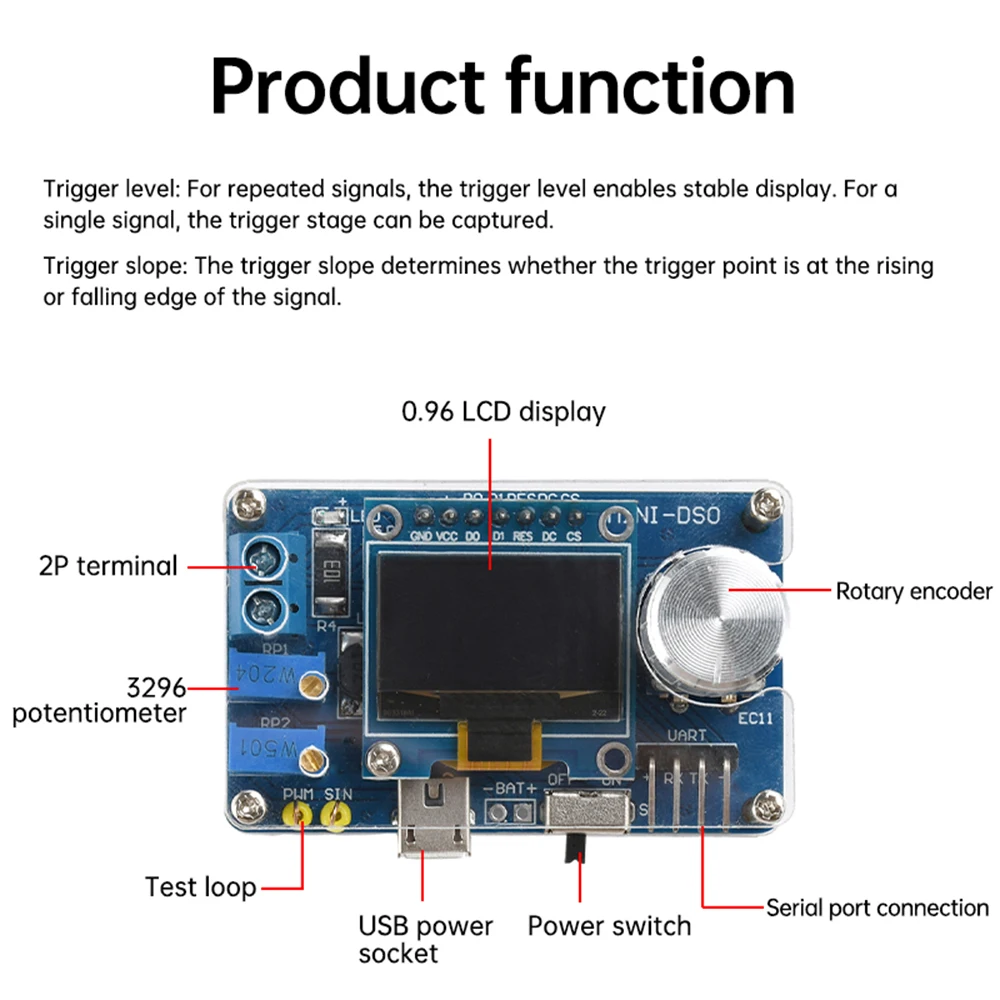

3.Pendiente del gatillo: la pendiente del gatillo determina si el punto de disparo está en el flanco ascendente o en el flanco descendente de la señal.
4.Nivel de disparo: para señales repetidas, el nivel de disparo puede estabilizar su visualización.Para una sola señal, la etapa de activación puede capturarla.
5.Guardar configuración: al salir de la interfaz de configuración, todos los parámetros de la interfaz de configuración y la interfaz principal se guardarán en EEPROM
6.Generador de forma de onda: PWM (generador PWM) y SIN (generador de onda sinusoidal), ajuste RP1 y RP2 para cambiar la amplitud respectivamente
Parámetros del producto:
Voltaje de alimentación: CC 5 V (micro USB)
Rango de voltaje: 0~30V (se debe ajustar LSB)
Muestreo de nivel: 10kHz@100us/div
Sec/div: 500 ms, 200 ms, 100 ms, 50 ms, 20 ms,
10 ms, 5 ms, 2 ms, 1 ms, 500 us, 200 us, 100us
Tamaño de la placa de circuito: 57*35mm
Tamaño del producto terminado: 57*35*30mm

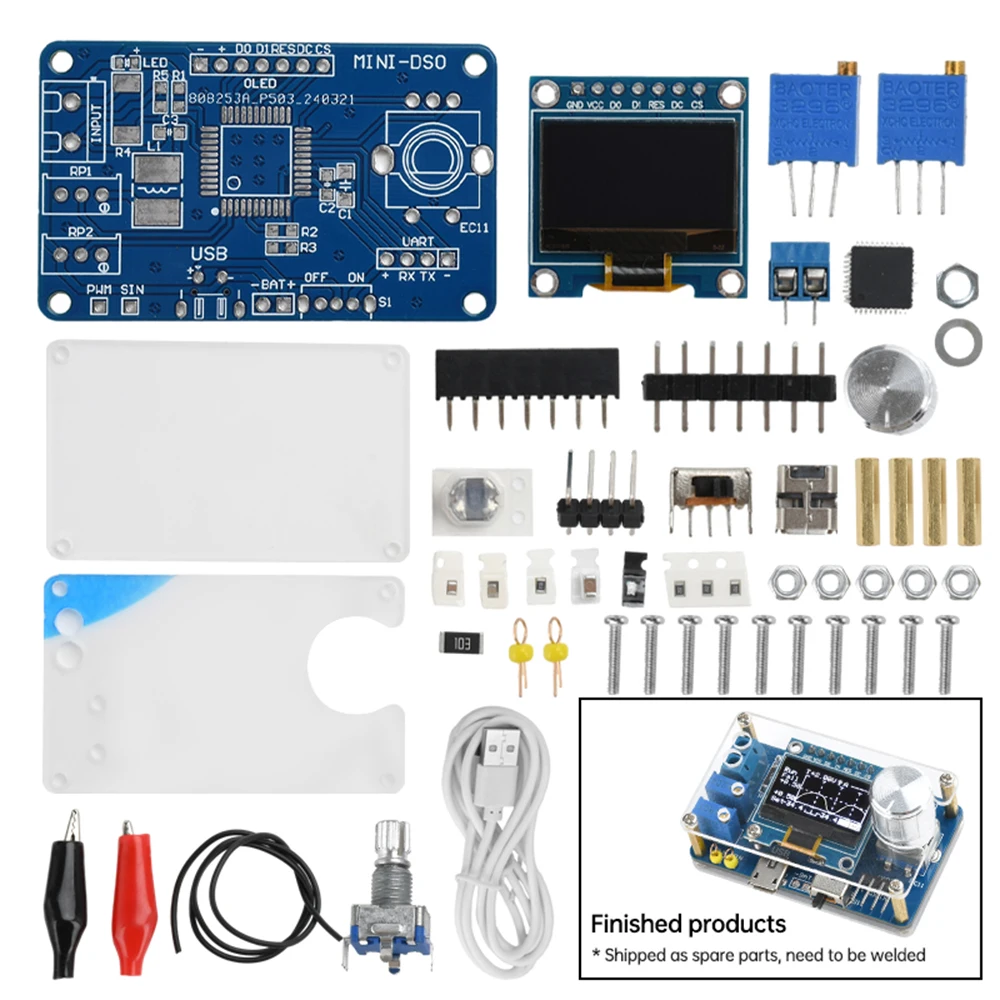

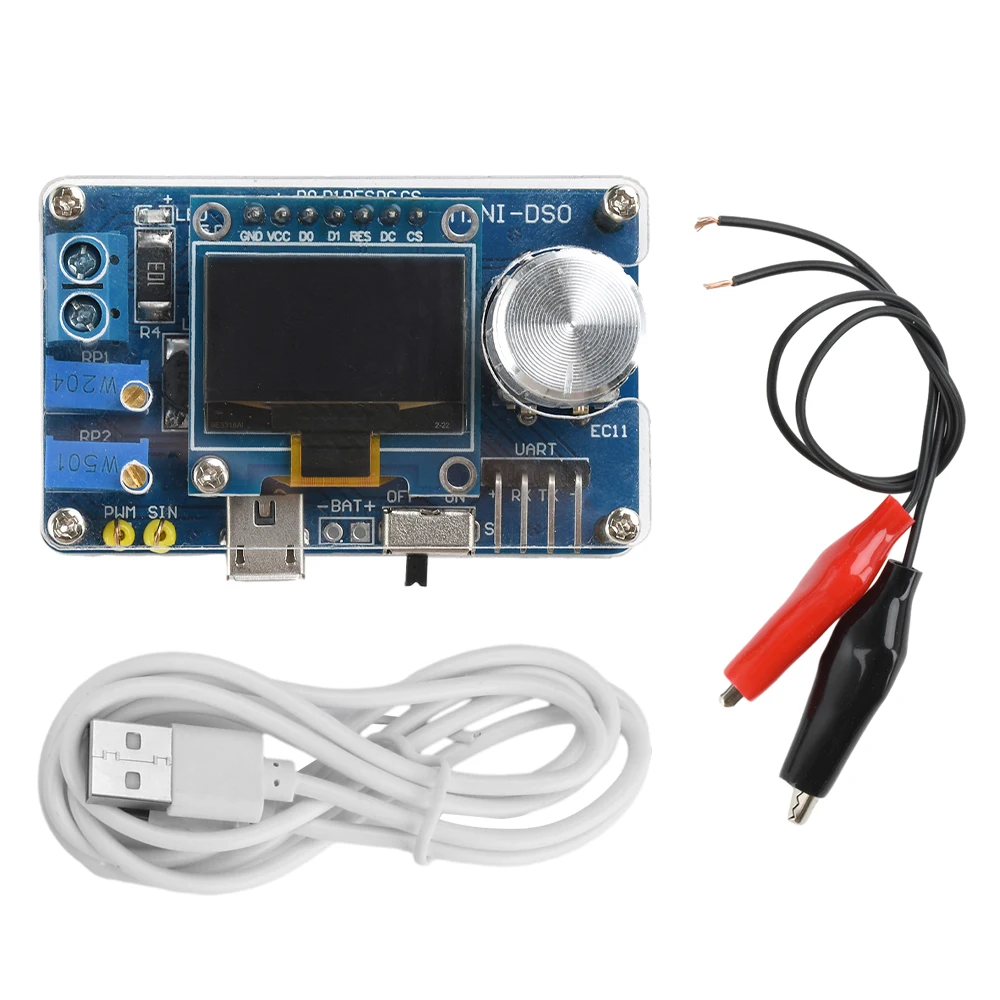

Lista de embalaje

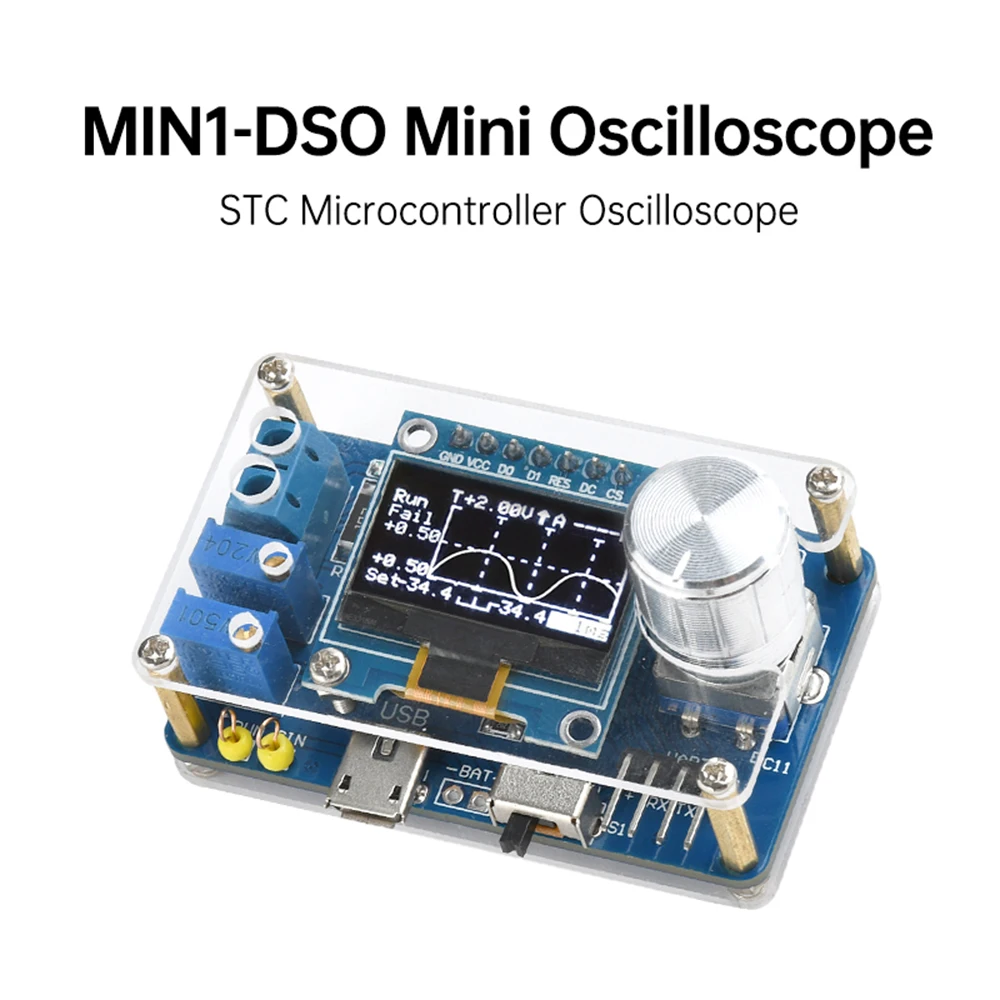

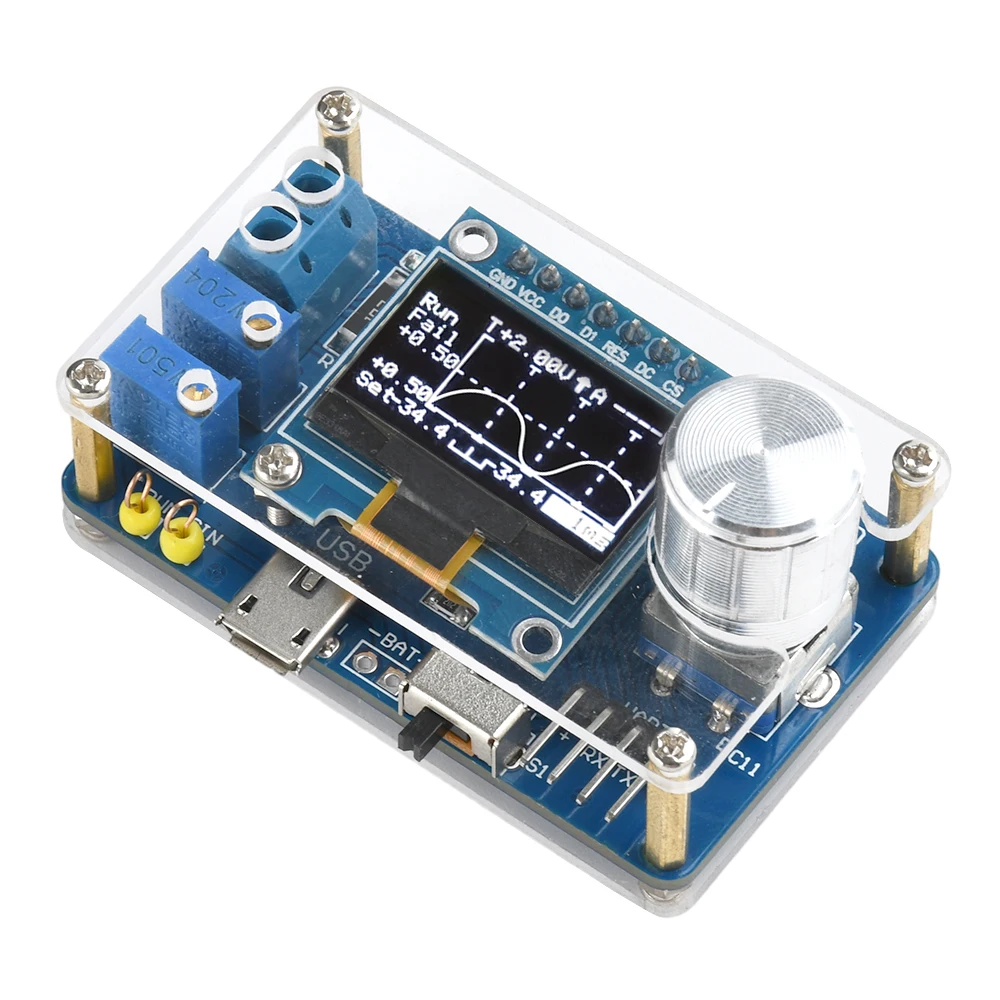

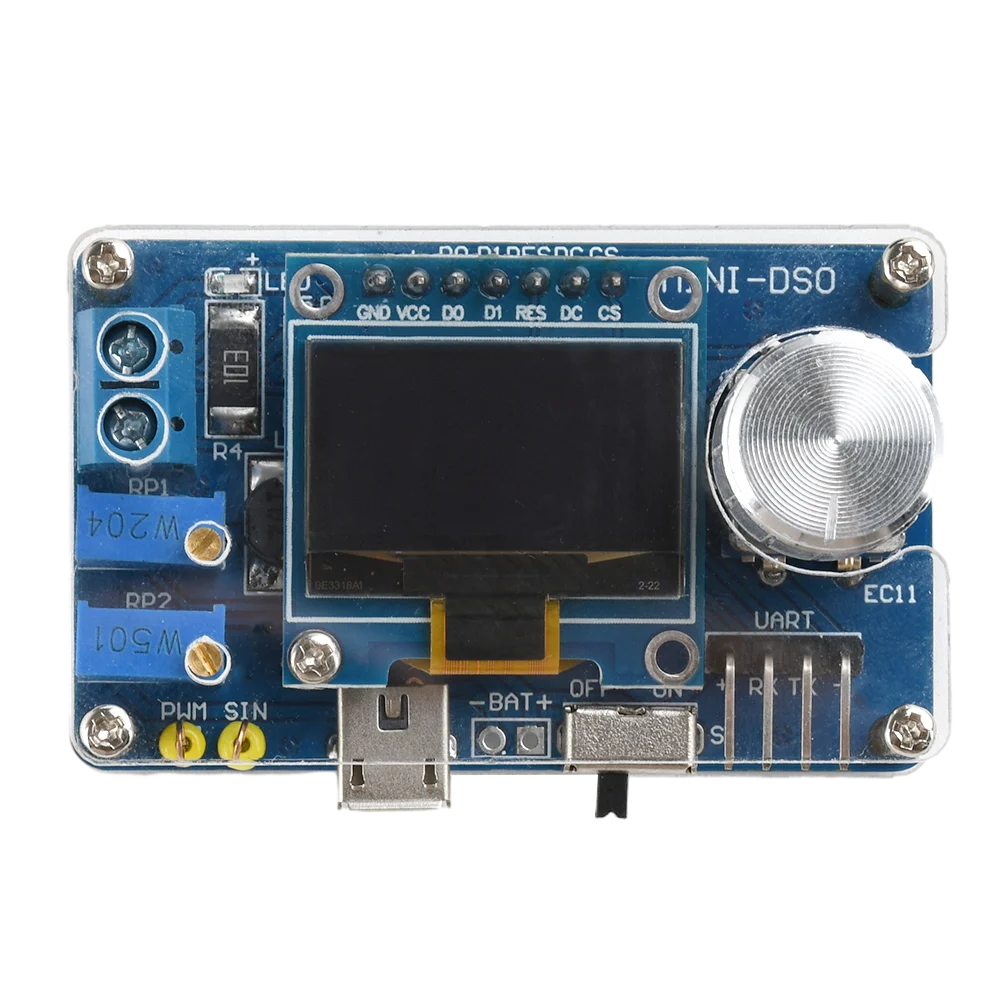

1x DIY Mini osciloscopio Digital Kit electrónico STC MCU con conjunto de soldadura de práctica de proyecto de soldadura DIY OLED de 0,96 pulgadas
