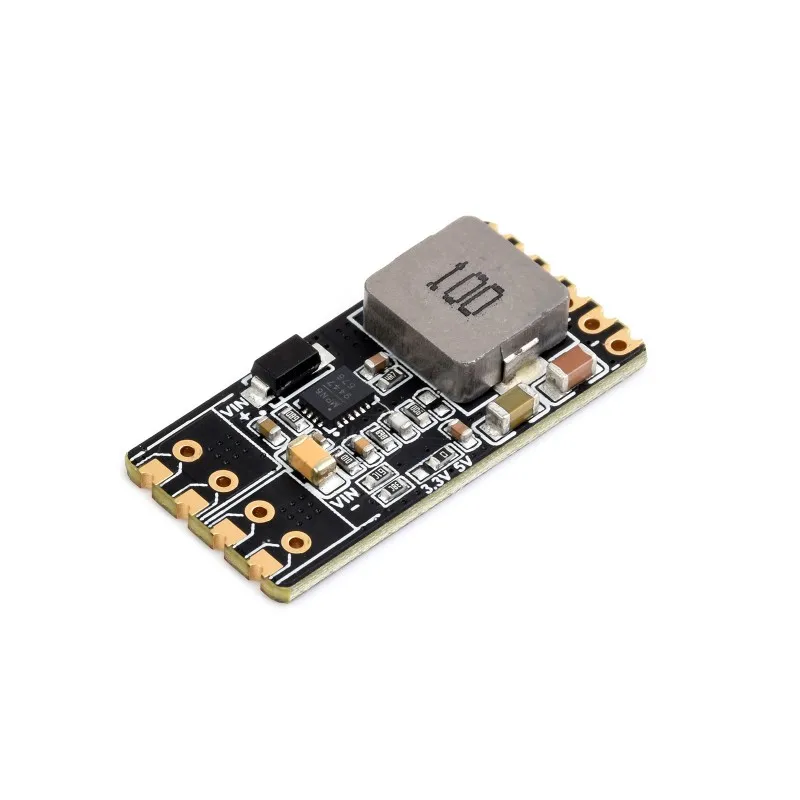

Mini módulo reductor DC-DC, salida de regulación de voltaje reductor configurable de 3,3 V o 5 V

Entrada de amplio voltaje de 5 ~ 36 V, salida configurable de 5 V o 3,3 V, corriente de salida de hasta 4 A

• Admite entrada de voltaje amplio de 5 ~ 36 V, configurable para salida de 5 V o 3,3 V, corriente de salida de hasta 4 A

  • Salida de 5 V por defecto y el rango de voltaje de entrada es de 6 ~ 36 V

  • Se puede cambiar a una salida de 3,3 V resolviendo una resistencia integrada y el rango de voltaje de entrada es: 5 ~ 36 V

• Adopta un proceso de inmersión en oro negro, de tamaño pequeño y fácil de integrar.

Modo

Modo de 5V
(por defecto)

Modo 3,3 V

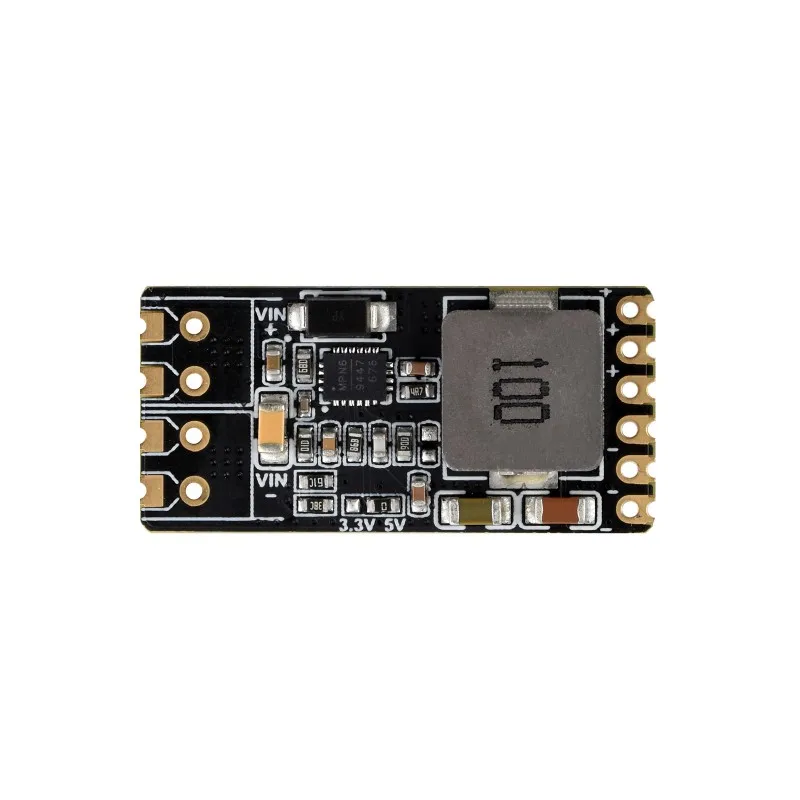

(cambio mediante resistencia de soldadura 0R al lado de 3,3 V)

Tensión de entrada

CC 6 ~ 36 V

CC 5 ~ 36 V

Tensión de salida

CC 5 V

CC 3,3 V

Corriente operativa

0A~4A (puede alcanzar una salida de hasta 5A en condiciones extremas, pero se requiere una disipación de calor adecuada)

Frecuencia de conmutación

500 KHz

Eficiencia de conversión

90%

dimensiones

33 × 16 × 5,7 (mm)

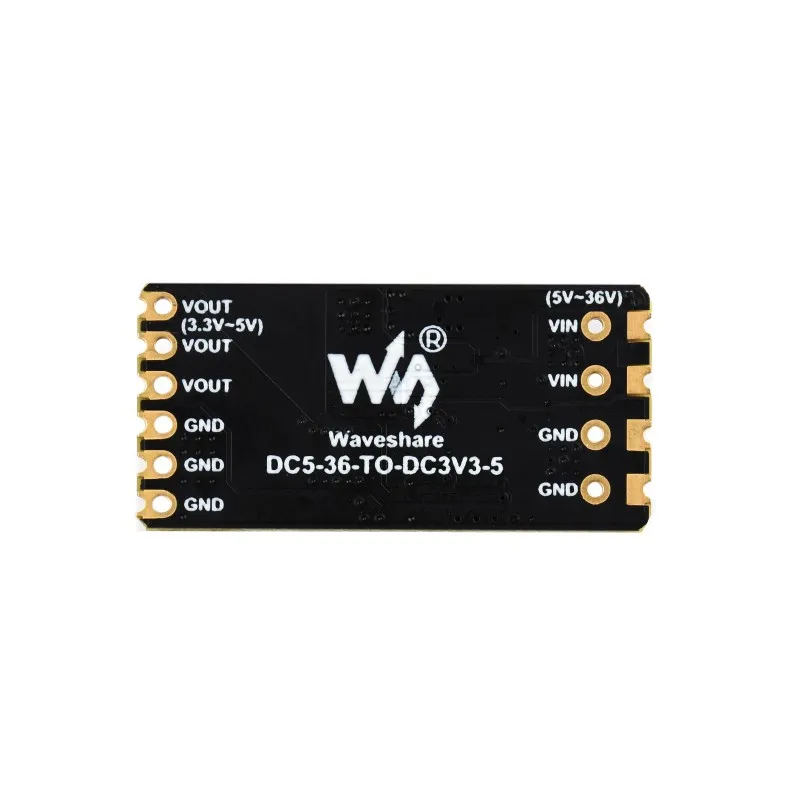

Interfaz en el lado izquierdo

Interfaz en el lado derecho

VIN+

Entrada de energía positiva

VOUT(+)

Potencia de salida positiva

VIN-

Entrada de energía negativa

GND(-)

Potencia de salida negativa

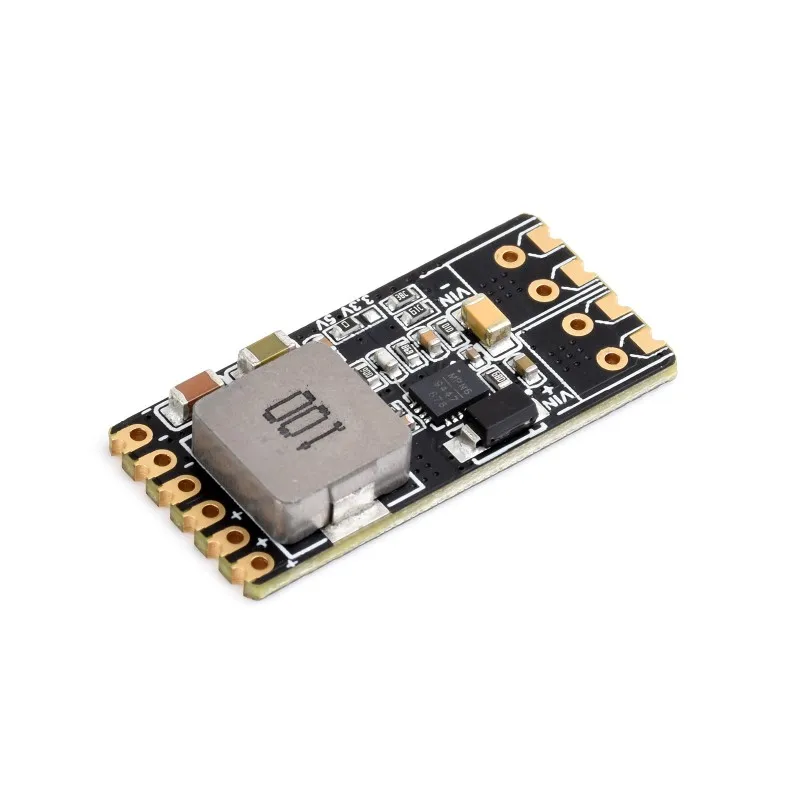

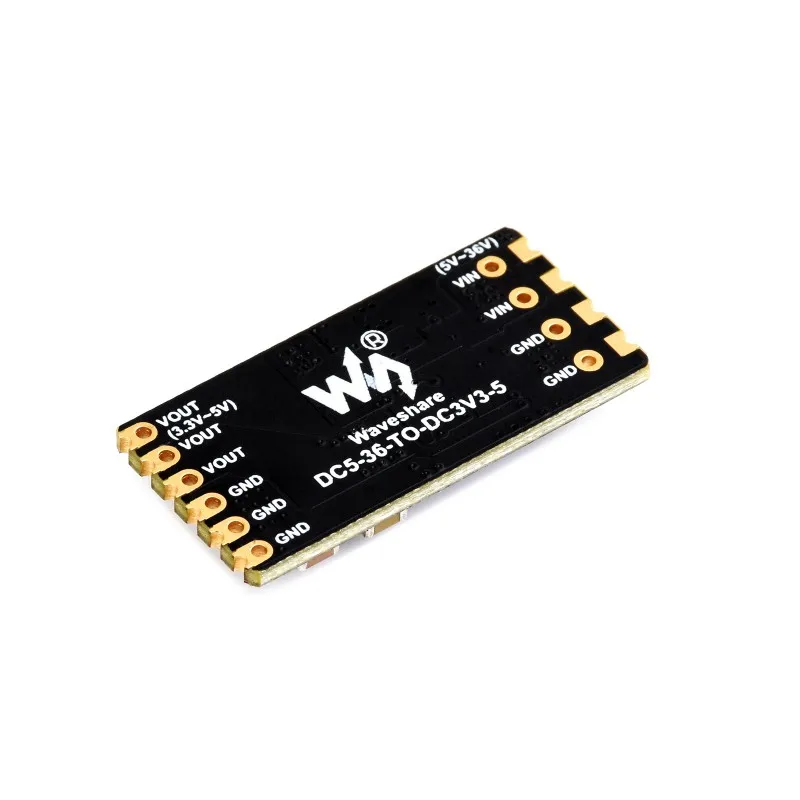

Orificios almenados con diseño de inmersión en oro, embalaje altamente integrado.
fácil de integrar en diversas aplicaciones de productos mediante múltiples métodos

DC5-36-TO-DC3V3-5

DC5-36-TO-DC3V3-5 x1

DC5-36-TO-DC3V3-5-M

DC5-36-TO-DC3V3-5-M x1
