Descripción
¡Bienvenido a la tienda HI-LINK!
Introducción:

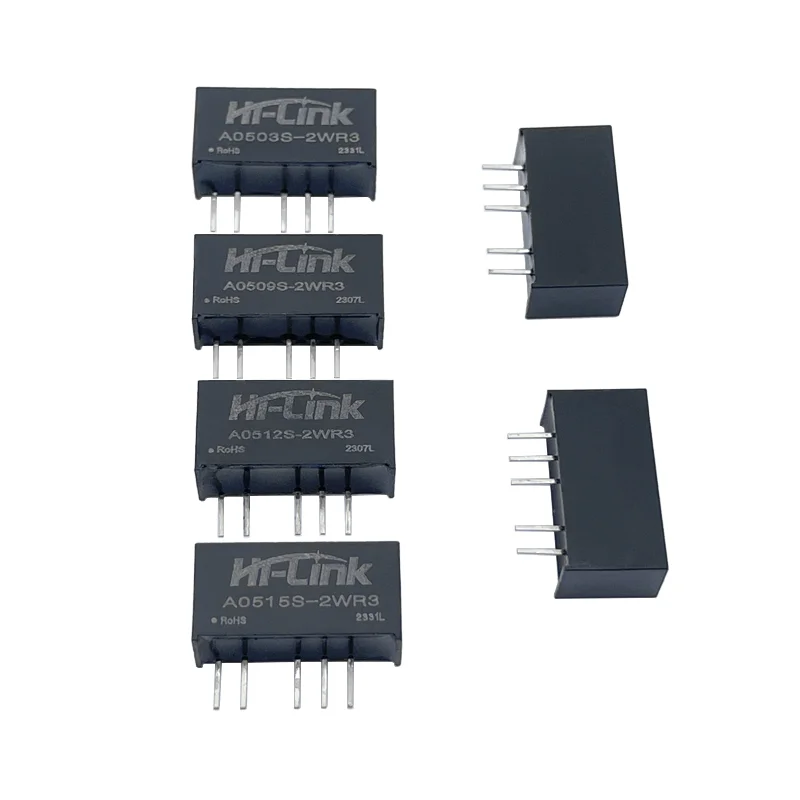

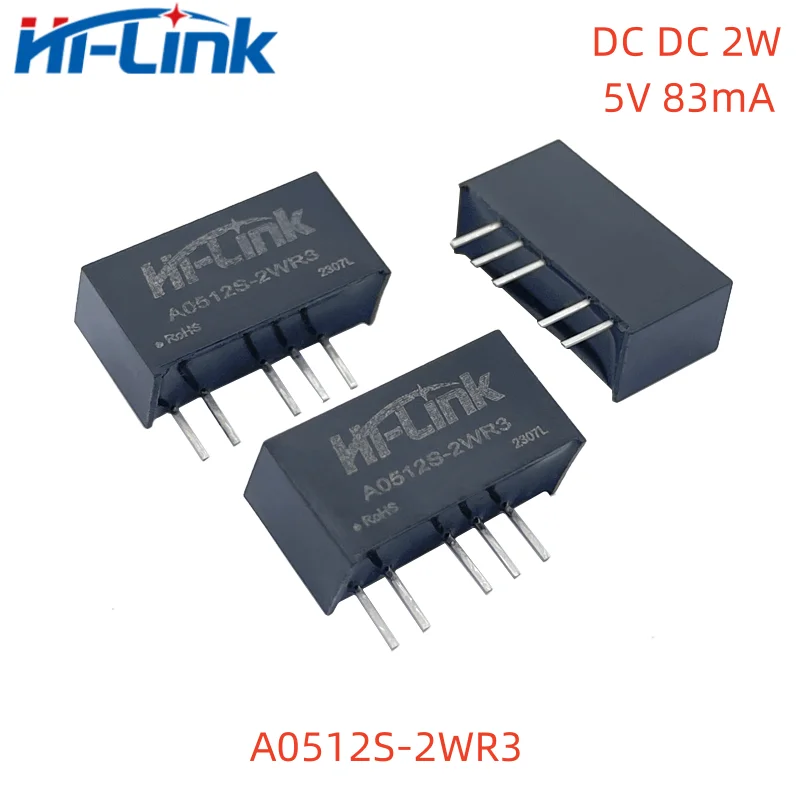

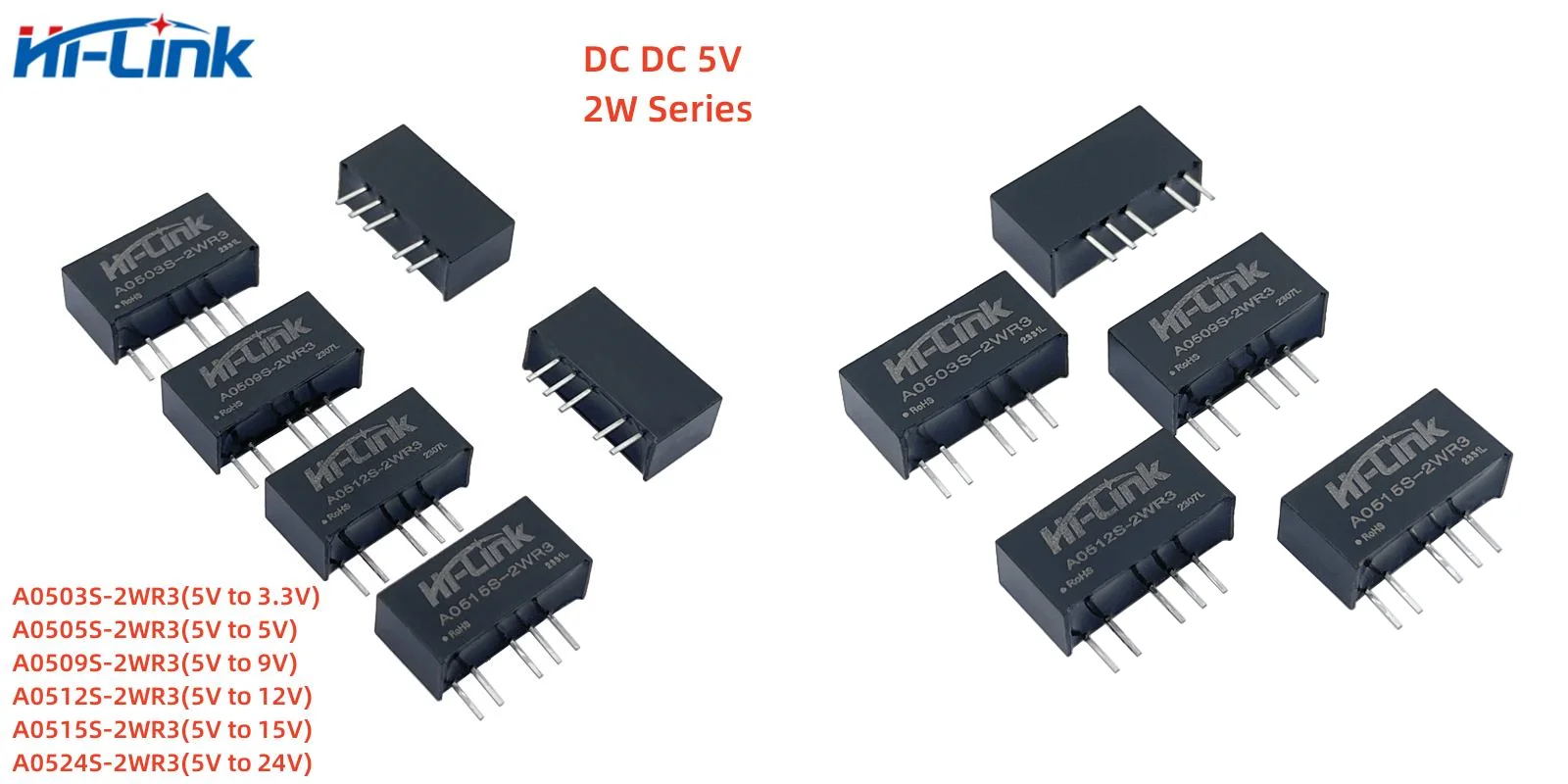

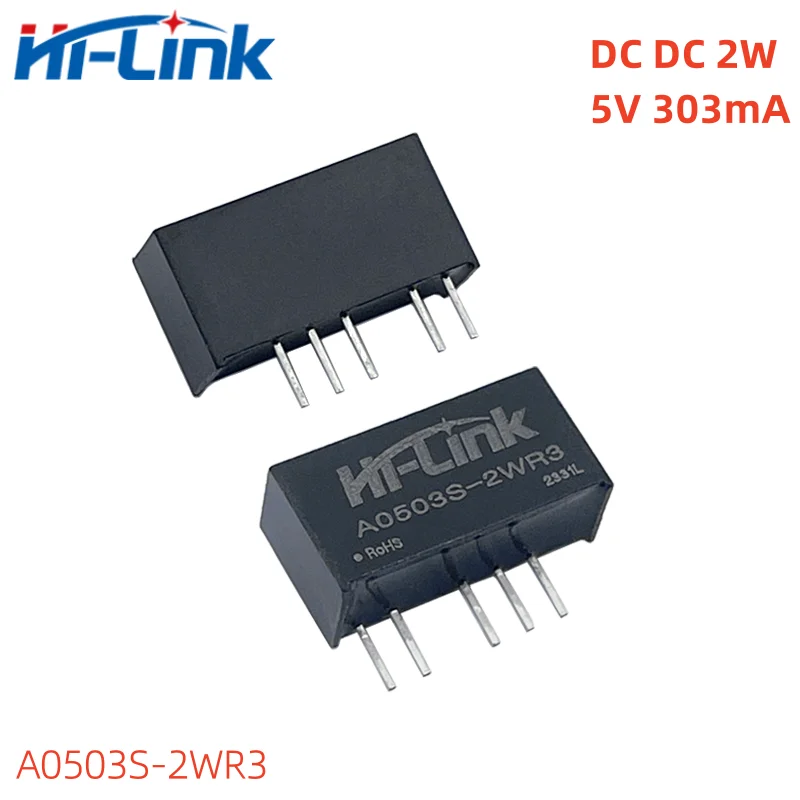

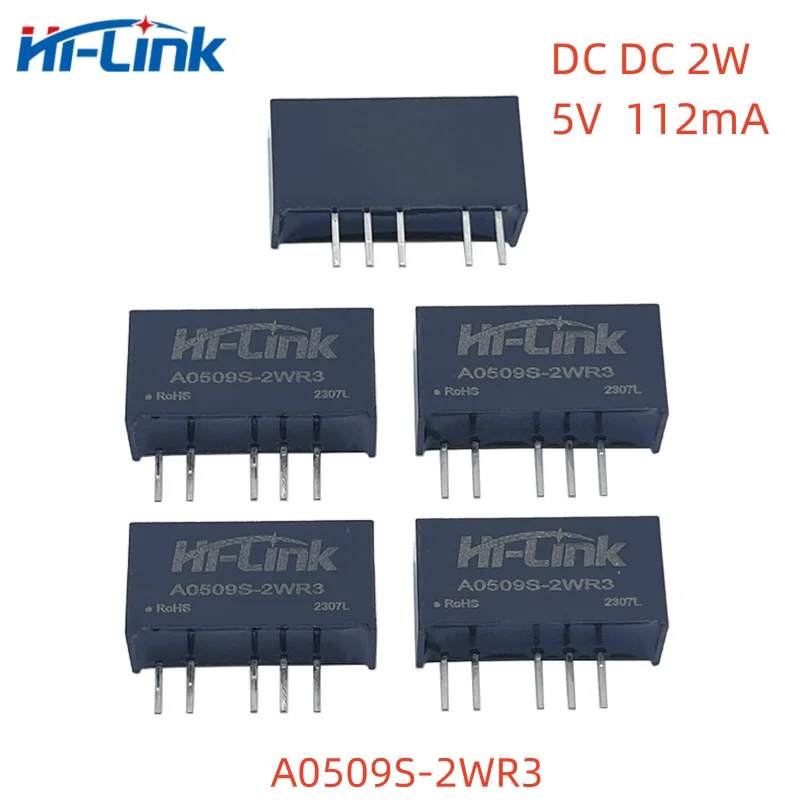

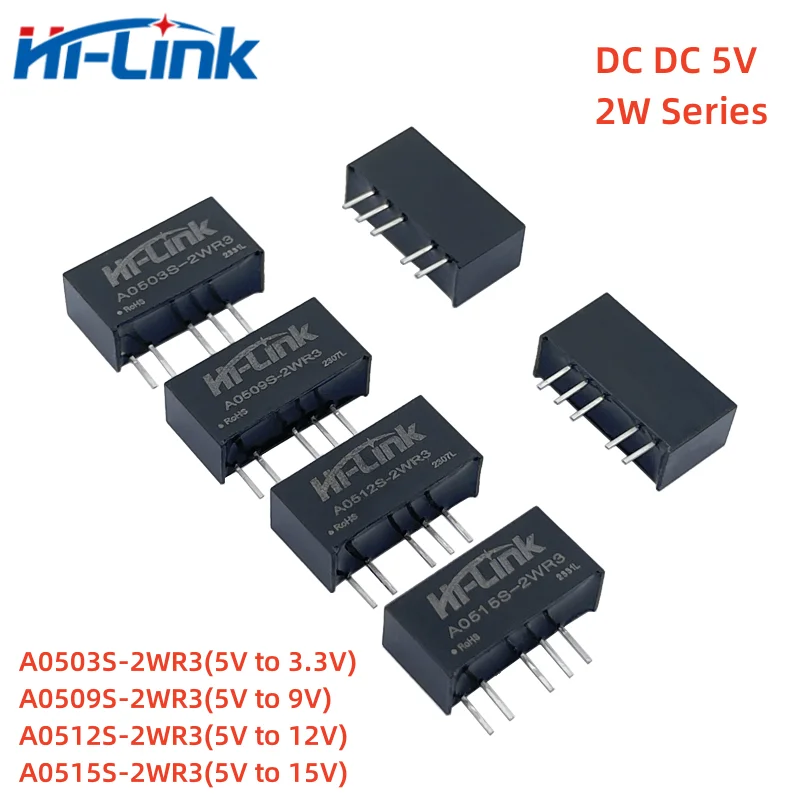

A05XXS-2WR3
El producto es adecuado para:
El voltaje de la fuente de alimentación de entrada es relativamente estable (rango de variación de voltaje ± 10% Vin);
Se requiere aislamiento entre entrada y salida (voltaje de aislamiento ≤ 1500VDC);
Bajo requisito para la estabilidad del voltaje de salida;
Aplicaciones típicas: circuitos puramente digitales, circuitos analógicos generales de baja frecuencia, circuitos de accionamiento de relé, circuitos de intercambio de datos, etc.
Rendimiento típico:
- Entrada de voltaje constante, salida aislada no regulada, potencia de 2W
- Voltaje de aislamiento: Voltaje de aislamiento
- Baja corriente de reposo y alta eficiencia de conversión
- Ondulación/ruido (MHz ancho de banda de 20): 30mVp-p
- Temperatura de trabajo: Temperatura DE TRABAJO
- MTBF ≥ 3,5 millones de horas (3500000Hrs)
- Protección contra cortocircuitos de salida: protección contra cortocircuitos sostenible, recuperación automática
- Paquete SIP pequeño, carcasa de plástico
- Pin estándar internacional hacia fuera
Características de entrada:
Artículos
Condiciones DE TRABAJO
Mínimo.
Tipo.
Máx.
Unidad.
Corriente de entrada
(Completamente cargado/
Descargado)
Serie de entrada 5VDC
--
454/5
--/10
MA
9V DC entrada serie
--
250/5
--/10
Serie de entrada 12DC
--
186/2
--/5
15VDC entrada serie
--
148/2
--/4
Serie de entrada 24DC
--
92/1
--/2
Onda reflejada
Actual
--
15
--
MA
Voltaje de impulso
(Isec. máx.)
3.3VDC
Entrada serie
-0.7
--
5
VDC
5VDC
Entrada serie
-0.7
--
9
9VDC
Inputseries
-0.7
--
15
Serie de entrada 12VDC
-0.7
--
18
15VDC entrada serie
-0.7
--
21
Serie de entrada 24VDC
-0.7
--
30
Tipo de filtro de entrada
Filtrado capacitivo
Enchufe caliente
No disponible
Características de salida:
Artículos
Condiciones de trabajo y pruebas
Mínimo.
Tipo.
Máx.
Unidad.
Carga de salida
Porcentaje de carga
10
--
100
%
Precisión del voltaje de salida
Consulte la Curva envolvente de error
--
--
±15.0
%
Tasa de ajuste lineal
Variación de voltaje de entrada ± 1%
Salida 3.3VDC
--
--
±1.5
%
Otros
--
--
±1.2
%
Regulación carga
10%~100%
Carga
3,3 VDCoutput
--
18
--
%
5VDCoutput
--
12
--
%
9VDCoutput
--
8
--
%
12VDCoutput
--
7
--
%
15VDCoutput
--
6
--
%
24VDCoutput
--
5
--
%
Ondulación y ruido
Carga resistiva pura, ancho de banda de 20MHz,
Pico a pico
--
30
80
MVp-p
Deriva de temperatura
Coeficiente
Carga completa
--
--
±0.03
%/°C
Salida cortocircuito
Protección
Protección continua contra cortocircuitos, recuperación automática
Características generales:
Artículos
Condiciones DE TRABAJO
Mínimo.
Tipo.
Máx.
Unidad.
Voltaje de aislamiento
Entrada-salida, el tiempo de prueba es de 1 minuto,
La corriente de fuga es inferior a 1mA
1500
--
--
VDC
Resistencia aislante
Entrada-Salida, voltaje de aislamiento 500VDC
1000
--
--
MΩ
Condensador aislante
Entrada-Salida, 100KHz/0,1 V
--
40
--
PF
Temperatura de funcionamiento
Consulte la curva de reducción de temperatura
-40
--
+85
℃
Temperatura de almacenamiento
-40
--
+125
Aumento de temperatura de la carcasa durante el funcionamiento
--
25
--
Humedad de almacenamiento
Sin condensación
5
--
95
% RH
Pin Temperatura de soldadura
La junta de soldadura está a 1,5mm de la carcasa, 10s
--
--
+300
℃
Nivel encendido-apagado
Carga completa, entrada de voltaje nominal
--
100
--
KHz
Choque
10-55Hz,10G,30min. alongX,YandZ
Material carcasa
Plástico negro ignífugo resistente al calor ()
Tiempo mínimo
Entre fallos
A 25 ℃ de la temperatura,
3.5X106
--
--
HrS

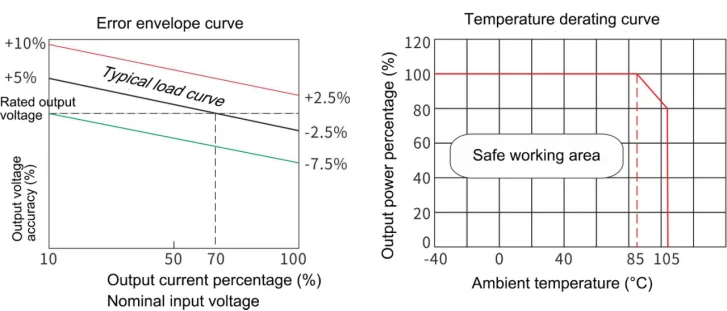

Curva característica del producto:

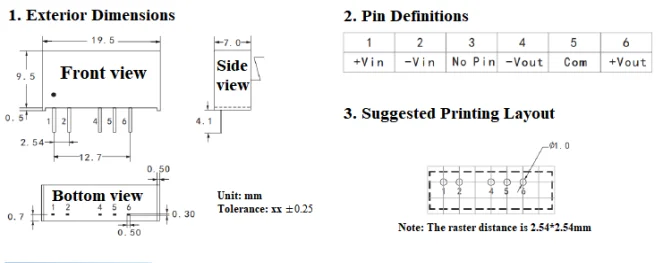

Tamaño de la apariencia del producto y definición del PIN (diseño de impresión recomendado):
